LAN(diag)-49

Diagnostic Procedure with Diagnostic Trouble Code (DTC)

LAN SYSTEM (DIAGNOSTICS)

3

CHECK DTC.
1) Turn the ignition switch to OFF.
2) Disconnect all control module connectors
(B280, B310, B136, B230, B231, B380) that are
connected to high speed CAN communication
line.
3) Connect the disconnected connectors.
4) Turn the ignition switch to ON.
5) Read the DTC of body integrated unit using
Subaru Select Monitor.

Is U1202 a current malfunc-
tion?

Go to step

4.

Go to step

10.

4

CHECK HARNESS.
1) Turn the ignition switch to OFF.
2) Disconnect all control module connectors
(B280, B310, B136, B230, B231, B380) that are
connected to high speed CAN communication
line.
3) Using the tester, check for open, short
(power supply-output short, GND-output short)
in the harness.

Connector & terminal

(B40) No. 6 — (B136) No. 17:
(B40) No. 6 — (B310) No. 35:
(B40) No. 6 — (B230) No. 2:
(B40) No. 6 — (B231) No. 2:
(B40) No. 6 — (B380) No. 2 (with SI-
DRIVE):
(B40) No. 6 — (B280) No. 3:

Is harness normal?

Go to step

5.

Repair or replace
the harness.

5

CHECK HARNESS.
Using the tester, check for open, short (power
supply-output short, GND-output short) in the
harness.

Connector & terminal

(B40) No. 14 — (B136) No. 28:
(B40) No. 14 — (B310) No. 10:
(B40) No. 14 — (B230) No. 3:
(B40) No. 14 — (B231) No. 1:
(B40) No. 14 — (B380) No. 18 (with SI-
DRIVE):
(B40) No. 14 — (B280) No. 9:

Is harness normal?

Go to step

6.

Repair or replace
the harness.

6

CHECK ECM.
1) Connect the ECM.
2) Using the tester, measure the resistance
between terminals of data link connector.

Connector & terminal

(B40) No. 6 — No. 14:

Is the resistance 120±5 Ω?

Go to step

7.

Replace the ECM.
<Ref. to FU(STI)-
59, REMOVAL,
Engine Control
Module (ECM).>
<Ref. to FU(w/o
STI)-57,
REMOVAL, Engine
Control Module
(ECM).>

7

CHECK VDC/ABS CM.
1) Disconnect the ECM connector (B136).
2) Connect the VDC/ABS CM.
3) Using the tester, measure the resistance
between terminals of data link connector.

Connector & terminal

(B40) No. 6 — No. 14:

Is the resistance 120±5 Ω?

Go to step

8.

Replace the VDC/
ABS CM. <Ref. to
VDC-8,
REMOVAL, VDC
Control Module
and Hydraulic Con-
trol Unit
(VDCCM&H/U).>

Step

Check

Yes

No

LAN(diag)-50

Diagnostic Procedure with Diagnostic Trouble Code (DTC)

LAN SYSTEM (DIAGNOSTICS)

8

CHECK HARNESS.
1) Connect the disconnected connectors.
2) Using the tester, measure the resistance
between terminals of data link connector and
chassis ground.

Connector & terminal

(B40) No. 6 — Chassis ground:
(B40) No. 14 — Chassis ground:

Is the resistance 1 MΩ or
more?

Go to step

9.

Go to step

12.

9

CHECK HARNESS.
1) Turn the ignition switch to ON.
2) Using the tester, measure the voltage
between terminals of data link connector and
chassis ground.

Connector & terminal

(B40) No. 6 (+) — Chassis ground (–):
(B40) No. 14 (+) — Chassis ground (–):

Is the voltage less than 6 V?

Replace the body
integrated unit.
<Ref. to SL-48,
REMOVAL, Body
Integrated Unit.>

Go to step

13.

10

CHECK HARNESS.
1) Shake the harness.
2) Read the DTC of body integrated unit using
Subaru Select Monitor.

Is U1202 a current malfunc-
tion?

Repair or replace
the harness.

Go to step

11.

11

CHECK CONNECTOR.
Disconnect the connector used for high speed
CAN circuit.

Is there poor contact of connec-
tor terminal?

Repair the connec-
tor terminal, or
replace harness.

It is possible that
temporary poor
communication
occurs.

12

CHECK CONTROL MODULE.
With the tester connected, disconnect each
control module connector.

Is there any control module
whose resistance has
changed?

Replace the con-
trol module whose
resistance has
changed.

Repair or replace
the open or short
circuit of the har-
ness.

13

CHECK CONTROL MODULE.
With the tester connected, disconnect each
control module connector.

Is there any control module
whose voltage has changed?

Replace the con-
trol module whose
voltage has
changed.

Repair or replace
the short circuit of
the harness.

Step

Check

Yes

No

LAN(diag)-51

Diagnostic Procedure with Diagnostic Trouble Code (DTC)

LAN SYSTEM (DIAGNOSTICS)

H: DTC U1211 CAN-HS ECM DATA ABNORMAL

DTC DETECTING CONDITION:

Received error data from ECM.

TROUBLE SYMPTOM:

It is possible that engine control error may occur.

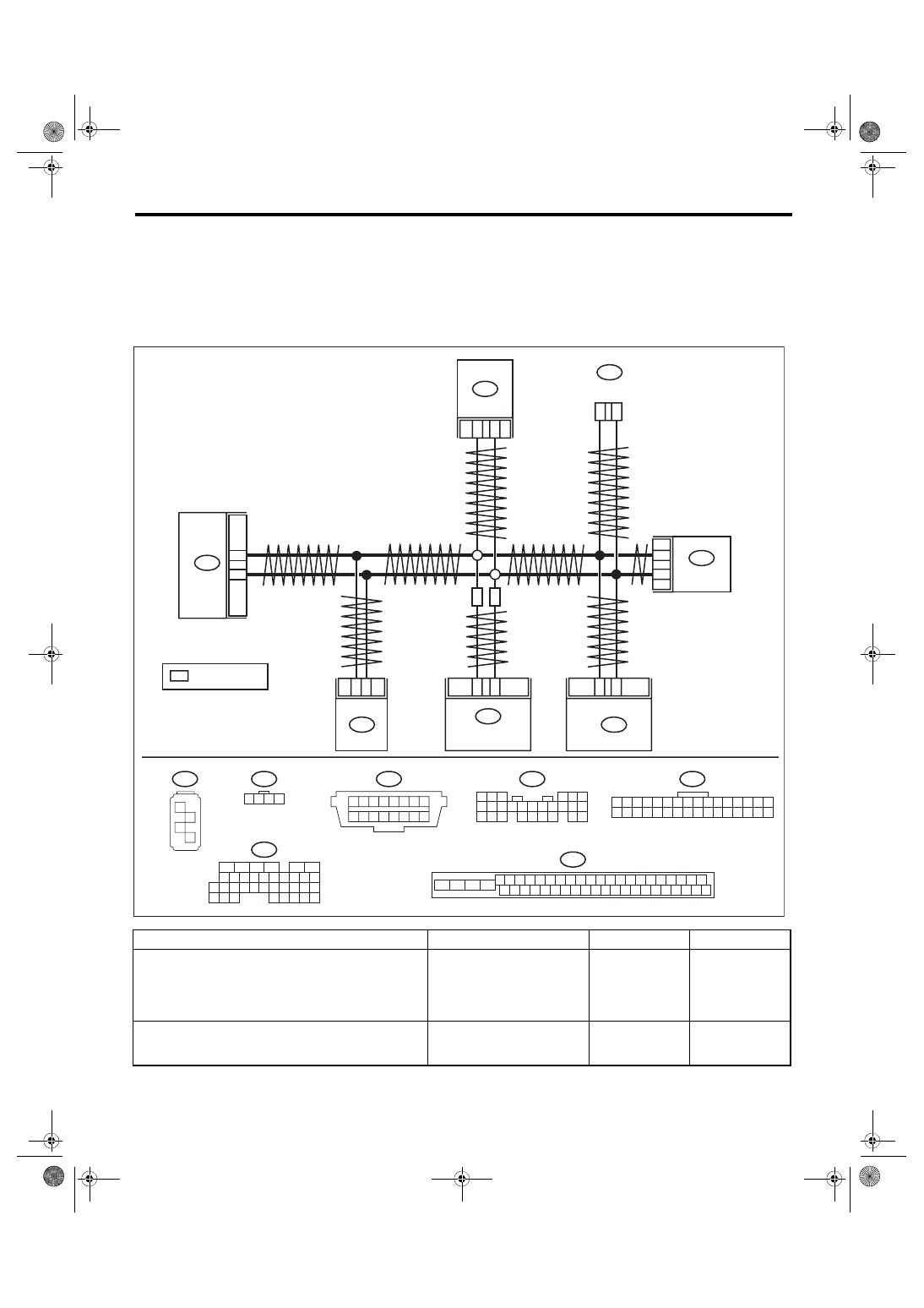

WIRING DIAGRAM:

CAN communication system <Ref. to WI-171, WIRING DIAGRAM, CAN Communication System.>

Step

Check

Yes

No

1

CHECK DTC.
Read all DTCs using the Subaru Select Monitor.
<Ref. to LAN(diag)-13, READ DIAGNOSTIC
TROUBLE CODE (DTC), OPERATION, Subaru
Select Monitor.>

Is there DTC U1202?

Perform the diag-
nosis according to
DTC.

Go to step

2.

2

CHECK DTC.
Read the DTC of body integrated unit using
Subaru Select Monitor.

Is U1211 a current malfunc-
tion?

Go to step

3.

Go to step

4.

2

1

B231

1

8

2

B380

B3

B9

B280
