Front Bumper

EXTERIOR/INTERIOR TRIM

7. Front Bumper

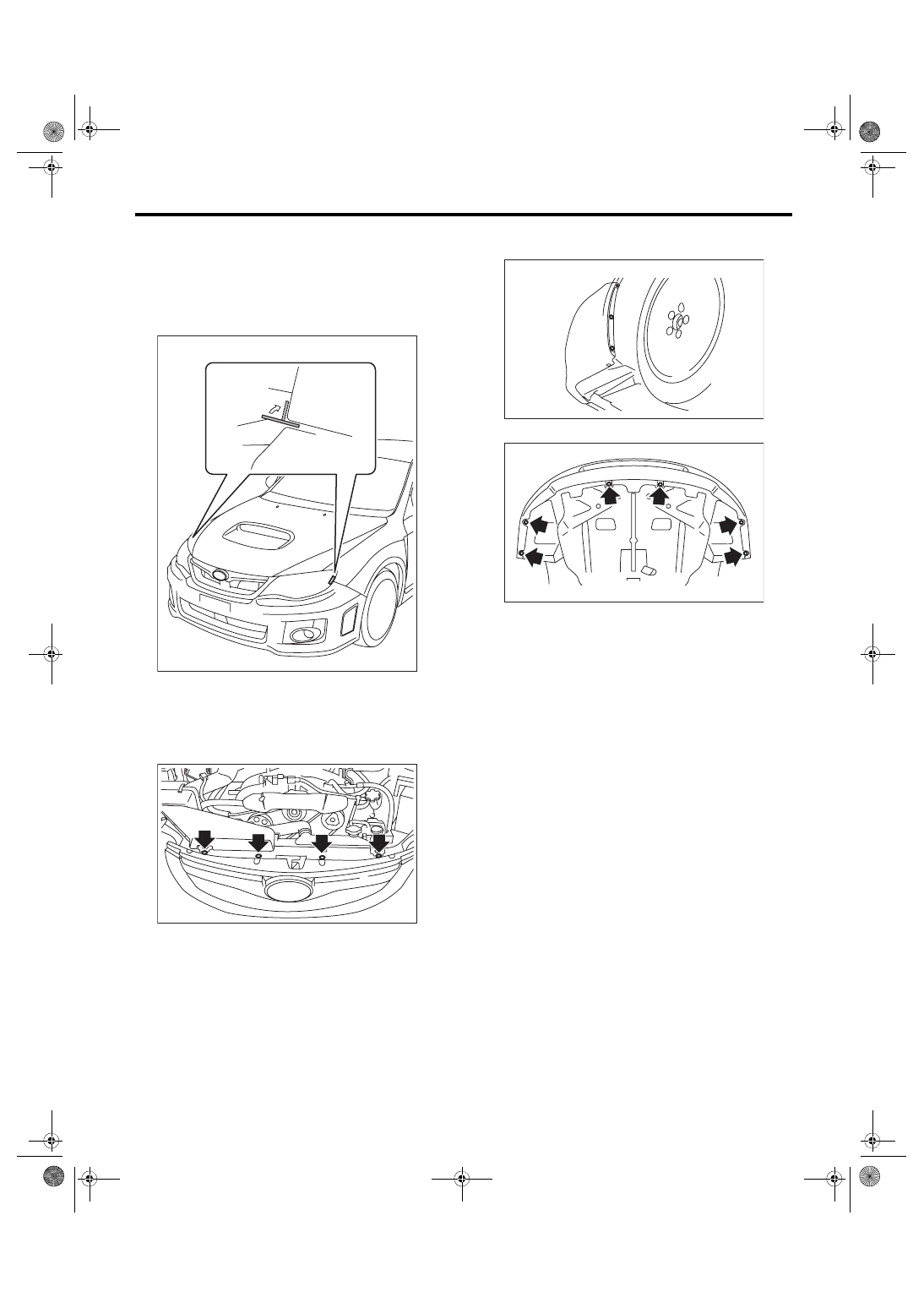

A: REMOVAL

1. FRONT BUMPER FACE

1) Disconnect the ground cable from battery.

2) Attach the protective tape to the headlight.

3) Remove the clip of the front grille.

4) Remove  the  clip  that  secures  the  front  mud

guard and front bumper.

5) Remove the clips at the lower side of bumper.

6) Disconnect the fog light connector. (Model with

fog light)

(a) Headlight
(b) Front bumper and fender panel

(c) Protective tape

EI-03374

(a)

(b)

(c)

EI-02028

EI-01784

EI-01968

EI-32

Front Bumper

EXTERIOR/INTERIOR TRIM

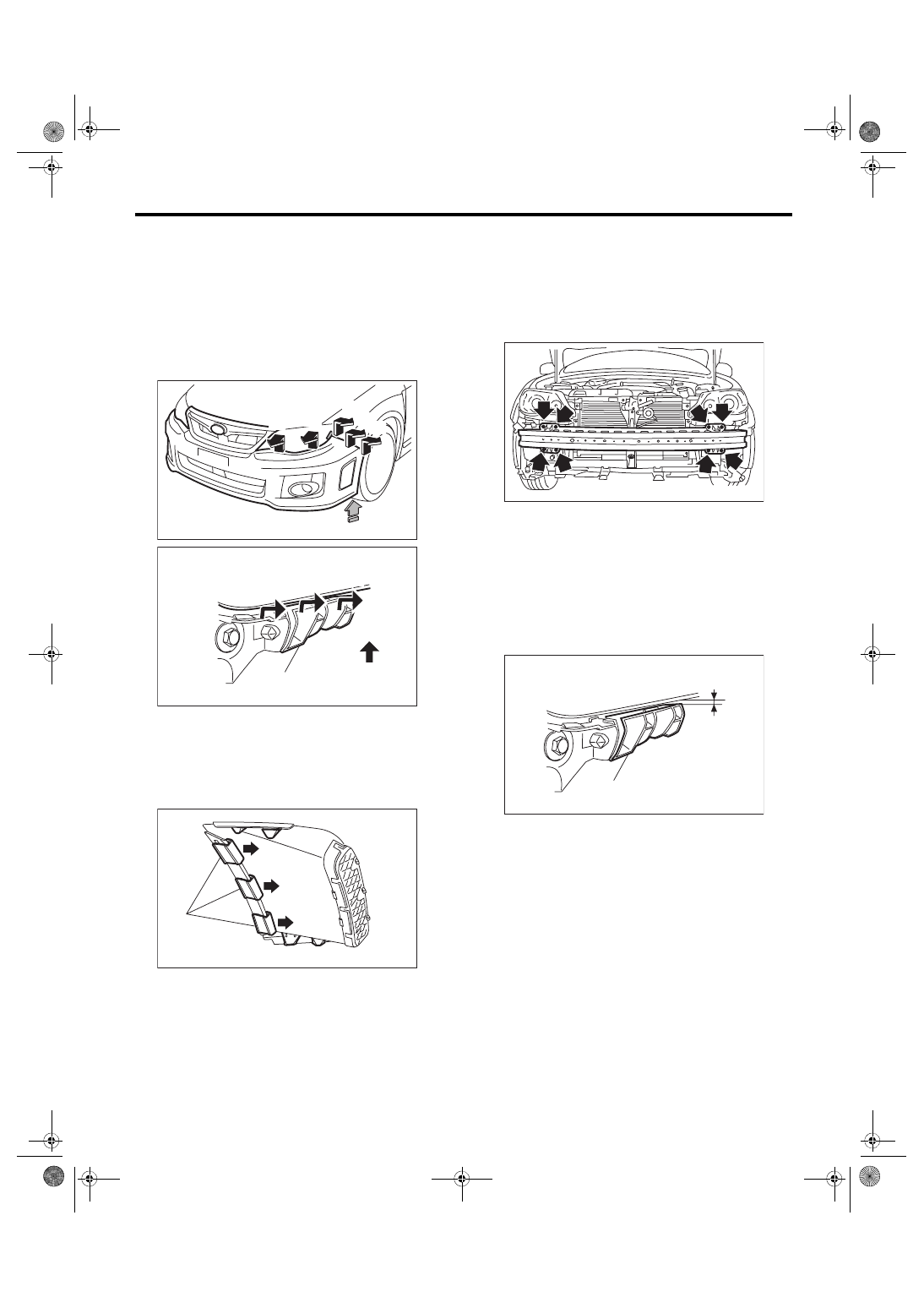

7) Detach the flange sections on the bumper face

side from guide bracket (A).
CAUTION:

Do not pull forcibly. It may damage the flange

sections of the bumper face.
NOTE:

It is easier to detach them from the fender side in

the  order  from  (1)  to  (5),  while  pulling  up  the

bumper face to the direction of arrow (B) (upward).

8) Remove the bumper face from vehicle body.

9) Remove the front grille from bumper face. <Ref.

to EI-26, REMOVAL, Front Grille.>

10) Remove the fog light from bumper face. <Ref.

to LI-21, REMOVAL, Front Fog Light Assembly.>

11) Remove the side cover from bumper face.

(1) Remove clips (A).

(2) Remove the upper and lower claws.

2. FRONT BUMPER BEAM ASSEMBLY

1) Disconnect the ground cable from battery.

2) Remove the front bumper face. <Ref. to EI-31,

FRONT  BUMPER  FACE,  REMOVAL,  Front

Bumper.>

3) Remove  the  bolts,  and  remove  the  bumper

beam assembly from vehicle body.

NOTE:

After all bolts are removed, raise the whole bumper

beam a little to remove it from vehicle body.

B: INSTALLATION

1) Install each part in the reverse order of removal.
NOTE:

Fit  the  bumper  face  to  the  gap  (B)  between  the

guide bracket (A) and fender securely.

Tightening torque:

Refer to “COMPONENT” of “General Descrip-

tion”. <Ref. to EI-6, FRONT BUMPER, COM-

PONENT, General Description.>

2) Adjust the fog light beam. (model with fog light)

<Ref.  to  LI-21,  FOG  LIGHT  AIMING,  ADJUST-

MENT, Front Fog Light Assembly.>

EI-03375

(1)

(2)

(4)

(5)

(B)

(3)

EI-01723

(1)

(2)

(3)

(B)

(A)

EI-01959

(A)

EI-01786

EI-01725

(A)

(B)

EI-33

Front Bumper

EXTERIOR/INTERIOR TRIM

C: REPAIR

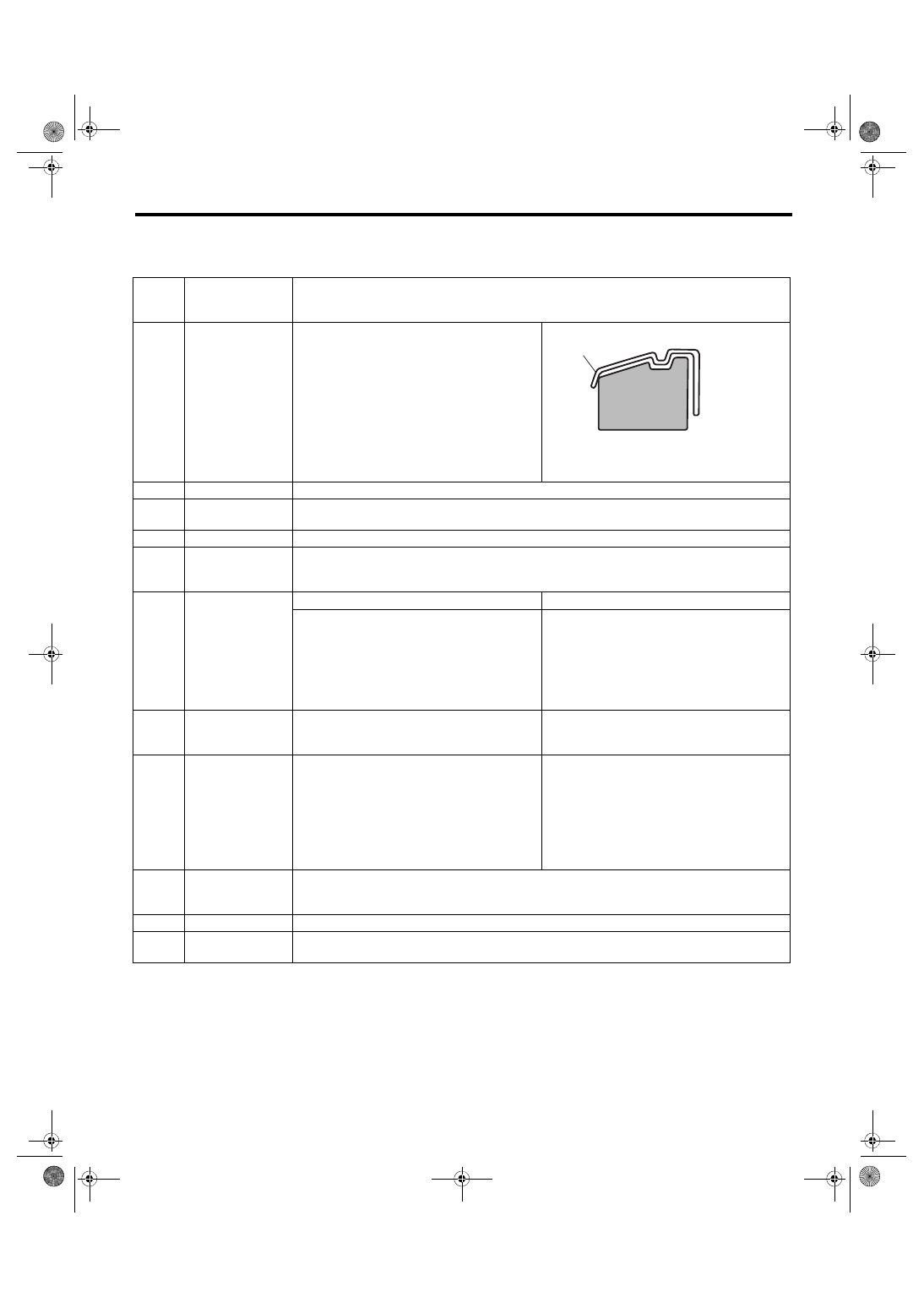

1. COATING METHOD FOR PP BUMPER

Pro-

cess

No.

Process name

Job contents

1

Bumper installation

Place the bumper on a paint worktable as
required. Use the paint worktable conforming to
inner shape of bumper if possible.

(1) Bumper
(2) Set bumper section

2

Masking

Mask specified part (black base) with masking tape. Use masking tape for PP.

3

Degreasing/clean-
ing

Clean all parts to be painted with white gasoline, normal alcohol, etc. to remove dirt, oil, fat, etc.

4

Primer paint

Apply primer to all parts to be painted, using spray gun. Use primer (clear).

5

Drying

Dry at normal temperature [10 to 15 min. at 20°C (68°F)].
In half-dried condition, PP primer paint is dissolved by solvent, e.g. thinner, etc.
Therefore, if dust or dirt must be removed, use ordinary alcohol etc.

6

Top coat paint (I)

Non-colored

Metallic paint

Use section (block) paint for top coat.
For paint/hardener mixture, observe the specifi-
cations recommended by the manufacturers.
• Viscosity: 10 — 13 sec./20°C (68°F)
• Film thickness: 35 — 45 µ
• Spraying pressure: 245 — 343 kPa
(2.5 — 3.5 kgf/cm

2

, 36 — 50 psi)

Use section (block) paint for top coat.
For paint/hardener mixture, observe the specifi-
cations recommended by the manufacturers.
• Viscosity: 10 — 13 sec./20°C (68°F)
• Film thickness: 15 — 20 µ
• Spraying pressure: 245 — 343 kPa
(2.5 — 3.5 kgf/cm

2

, 36 — 50 psi)

7

Drying

Not required.

Dry at normal temperature [at least 10 min. at
20°C (68°F)].
In half-dried condition, avoid dust, dirt.

8

Top coat paint (II)

Not required.

Apply a clear coat to parts with top coat paint
(I), three times at 5 — 7 minute intervals.
For paint/hardener mixture, observe the specifi-
cations recommended by the manufacturers.
• Viscosity: 14 — 16 sec./20°C (68°F)
• Film thickness: 25 — 30 µ
• Spraying pressure: 245 — 343 kPa
(2.5 — 3.5 kgf/cm

2

, 36 — 50 psi)

9

Drying

60°C (140°F), 60 min. or 80°C (176°F), 30 min.
If the temperature is higher than 80°C (176°F), PP may be deformed. Keep maximum tempera-
ture at 80°C (176°F) or less.

10

Inspection

Check paint.

11

Removal of mask-
ing

Remove the masking tape applied in procedure 2.

EI-00234

(2)

(1)

EI-34

Front Bumper

EXTERIOR/INTERIOR TRIM

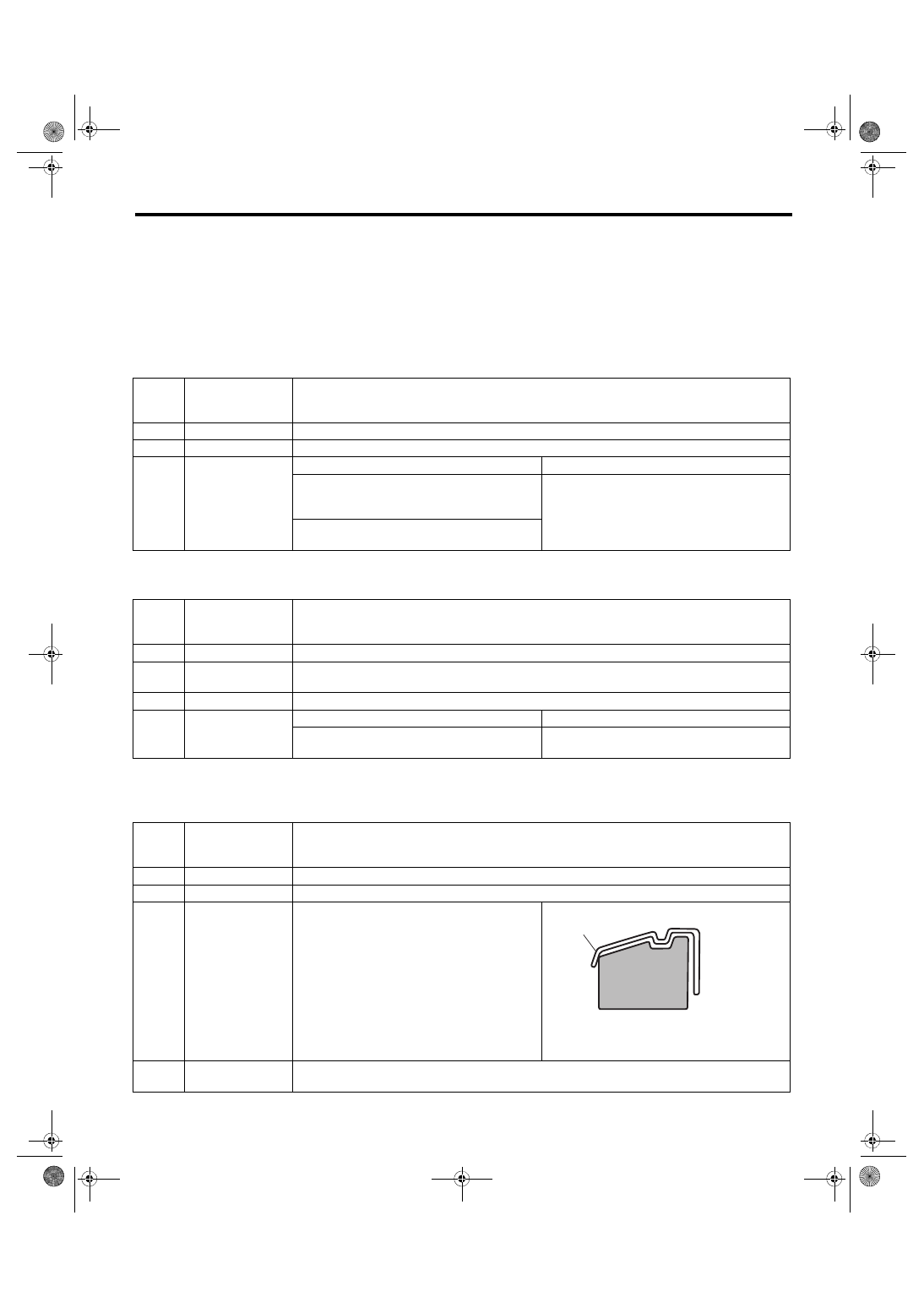

2. REPAIR INSTRUCTIONS FOR COLORED PP BUMPER

NOTE:

All PP bumpers are provided with a grained surface, and if the surface is damaged, it cannot normally be re-

stored to its former condition. Damages limited to the shallow scratches that cause only a change in the luster

of the base material or coating, can be almost fully restored. Before repairing a damaged area, explain this

point to the customer and obtain an understanding about the matter.

Repair methods are outlined below, based on a classification of the extent of damage.

1) Minor damage causing only a change in the luster of the bumper due to a light touch

Almost restorable.

2) Deep damage caused by scratching with fences etc.

A dent cannot be repaired but a whitened or swelled part can be removed.

3) Deep damage such as a break or hole that requires filling

Much of the peripheral grained surface must be sacrificed for repair. The degree of restoration is not really

worth the expense. (The surface, however, will become almost flush with adjacent areas.)

Pro-

cess

No.

Process name

Job contents

1

Cleaning

Clean the area to be repaired using water.

2

Sanding

Grind the repairing area with #500 sand paper in a “feathering” motion.

3

Finish

Resin section

Coated section

Repeatedly apply wax to the affected area
using soft cloth (such as flannel).
Recommended wax: Tire wax or equivalent

Perform either the same procedures as for the
resin section or process No. 18 and subse-
quent in section 3), depending on the degree
and nature of damage.

Polish the waxed area with clean cloth after 5 —
10 minutes.

Pro-

cess

No.

Process name

Job contents

1

Cleaning

Clean the damaged area with water.

2

Removal of dam-
aged area

Cut off protruding area, if any, due to collision, using a putty knife.

3

Sanding

Grind the affected area with #100 — #500 sand paper.

4

Finish

Resin section

Coated section

Same as process No. 3 in section 1).

Perform process No. 12 and subsequent opera-
tions in section 3).

Pro-

cess

No.

Process name

Job contents

1

Bumper removal

Remove the bumper as required.

2

Removal of parts

Remove the parts built into bumper as required.

3

Bumper placement

Place the bumper on a paint worktable as
required.
It is recommended to use the paint worktable
conforming to internal shape of bumper.

(1) Bumper
(2) Set bumper section

4

Surface prepara-
tion

Remove dust, oil, etc. from areas to be repaired and surrounding areas, using a suitable solvent
(white gasoline or alcohol, etc.).

EI-00234

(2)

(1)
