EI-23

General Description

EXTERIOR/INTERIOR TRIM

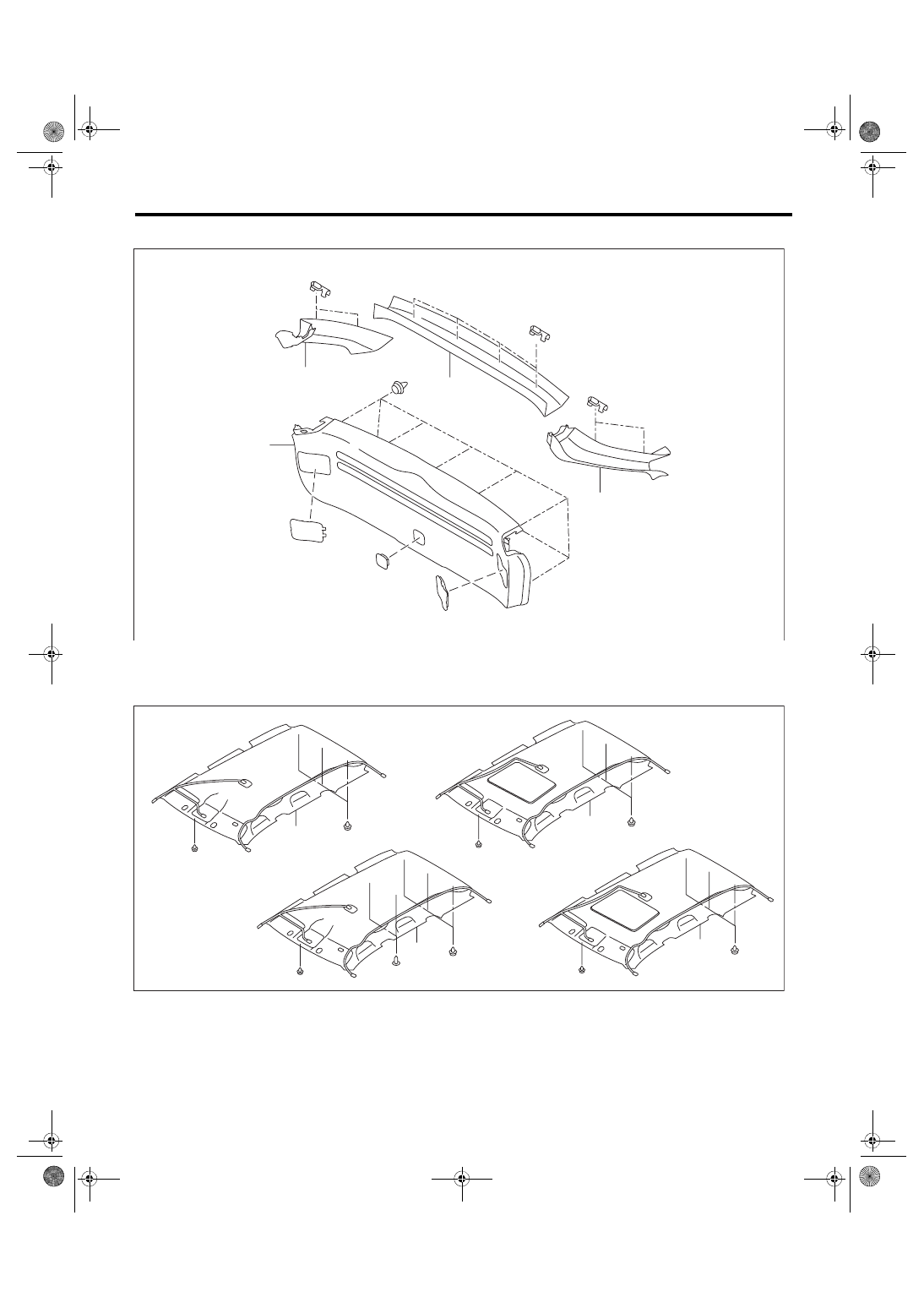

20.REAR GATE TRIM

21.ROOF TRIM

(1)

Rear gate pillar trim

(2)

Rear gate upper trim

(3)

Rear gate lower trim

(1)

Model without sunroof (5 door
model)

(3)

Model without sunroof (4 door
model)

(4)

Model with sunroof (4 door model)

(2)

Model with sunroof (5 door model)







(1)

(2)

(1)

(3)

EI-01765

EI-02933

(1)

(2)

(3)

(4)

EI-24

General Description

EXTERIOR/INTERIOR TRIM

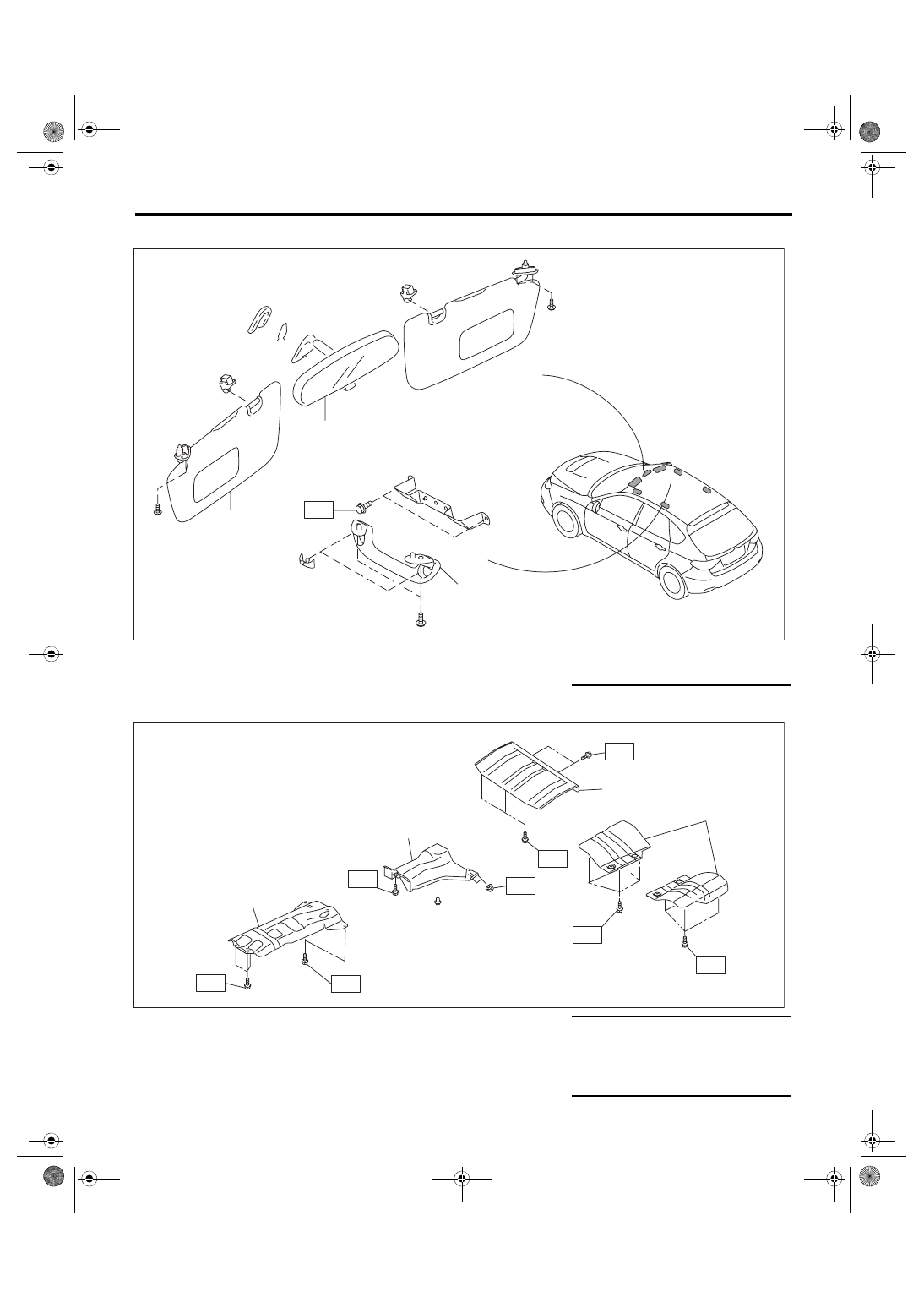

22.ROOM INNER PARTS

23.HEAT SHIELD COVER

(1)

Room mirror

(3)

Assist grip

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Sun visor





T: 7.5 (0.76, 5.5)

(1)

Front heat shield cover

(3)

Rear heat shield cover (5 door
model)

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Center heat shield cover

(4)

Rear heat shield cover (4 door
model)

T1: 10 (1.02, 7.4)









T2: 18 (1.84, 13.3)

(1)

(2)

(3)

T

(2)

EI-01780

(3)

(1)

EI-02954

(4)

T1

T2

T2

T1

T1

T1

(2)

T2

T2

EI-25

General Description

EXTERIOR/INTERIOR TRIM

B: PREPARATION TOOL

TOOL NAME

REMARKS

Clip remover

Used for removing trim.
• KTC AP201-10A
• KTC AP201-N
• KTC AP203-10A
• KTC AP20L-10B
Or equivalent.

Clip clamp pliers

Used for removal of various clips and clamps.
• KTC CCP-190
Or equivalent.

EI-26

Front Grille

EXTERIOR/INTERIOR TRIM

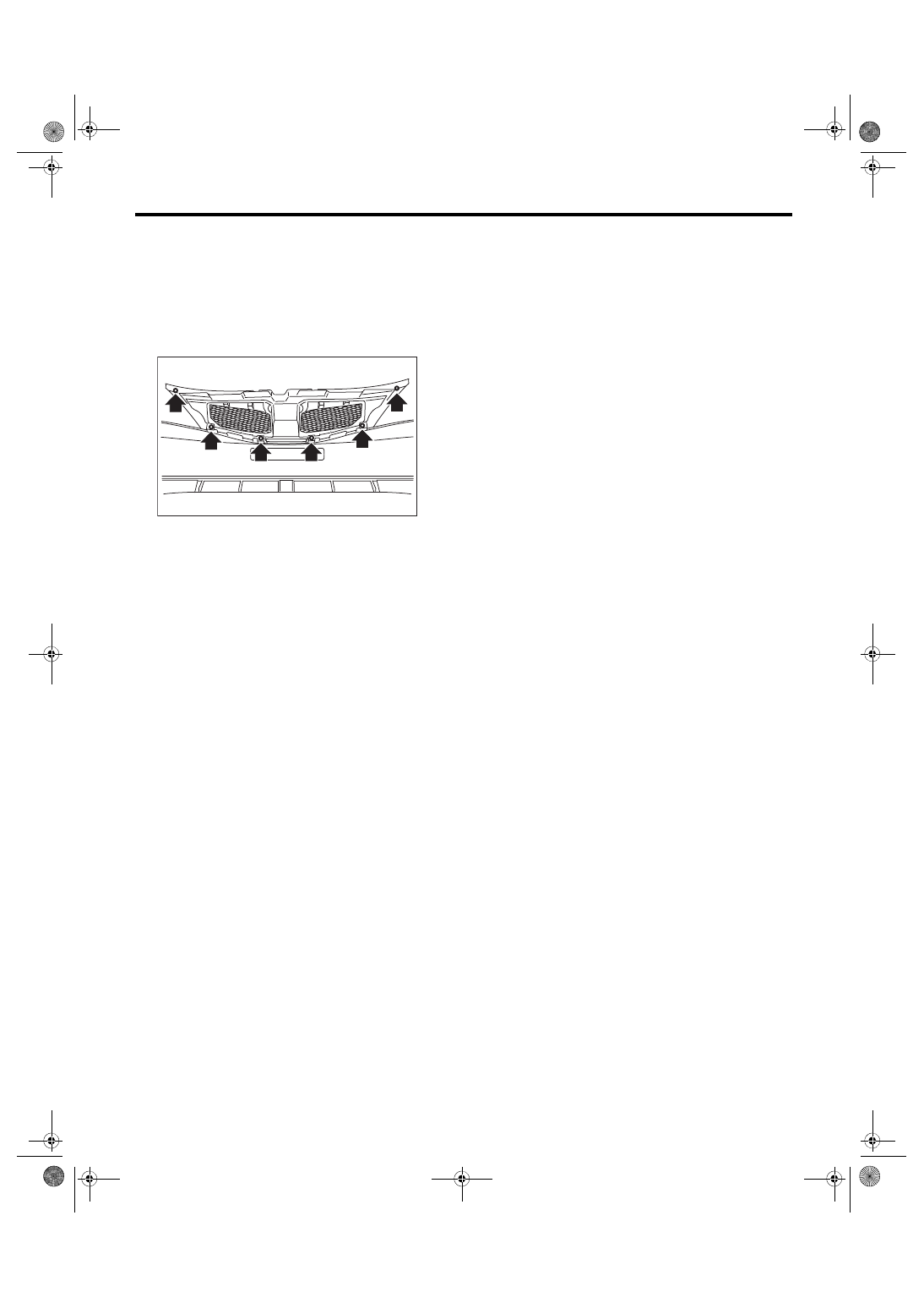

2. Front Grille

A: REMOVAL

1) Remove the front bumper face. <Ref. to EI-31,

FRONT  BUMPER  FACE,  REMOVAL,  Front

Bumper.>

2) Remove the screws from the reverse side of the

bumper face, and remove the front grille assembly.

B: INSTALLATION

Install each part in the reverse order of removal.

EI-02979
