EI-19

General Description

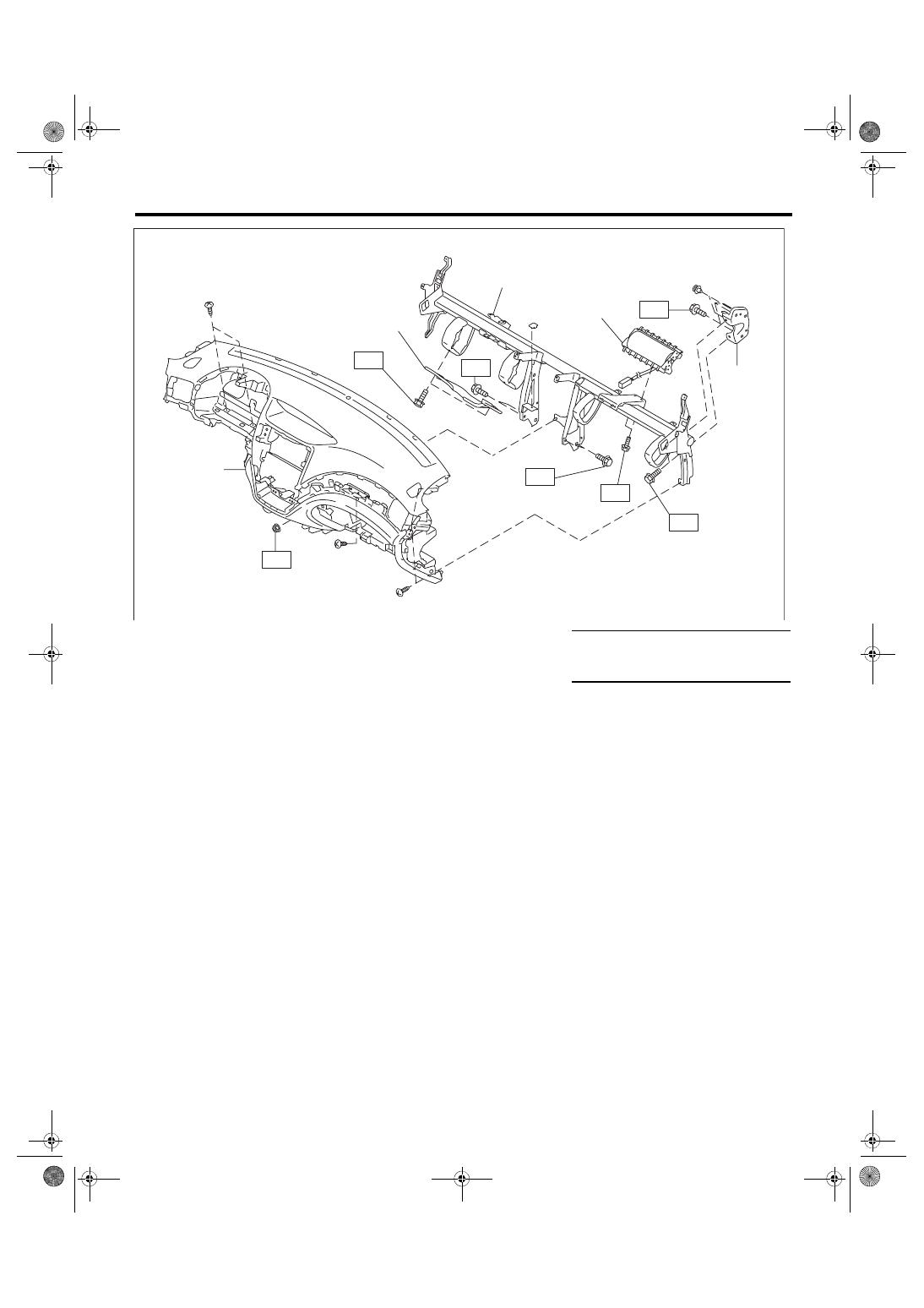

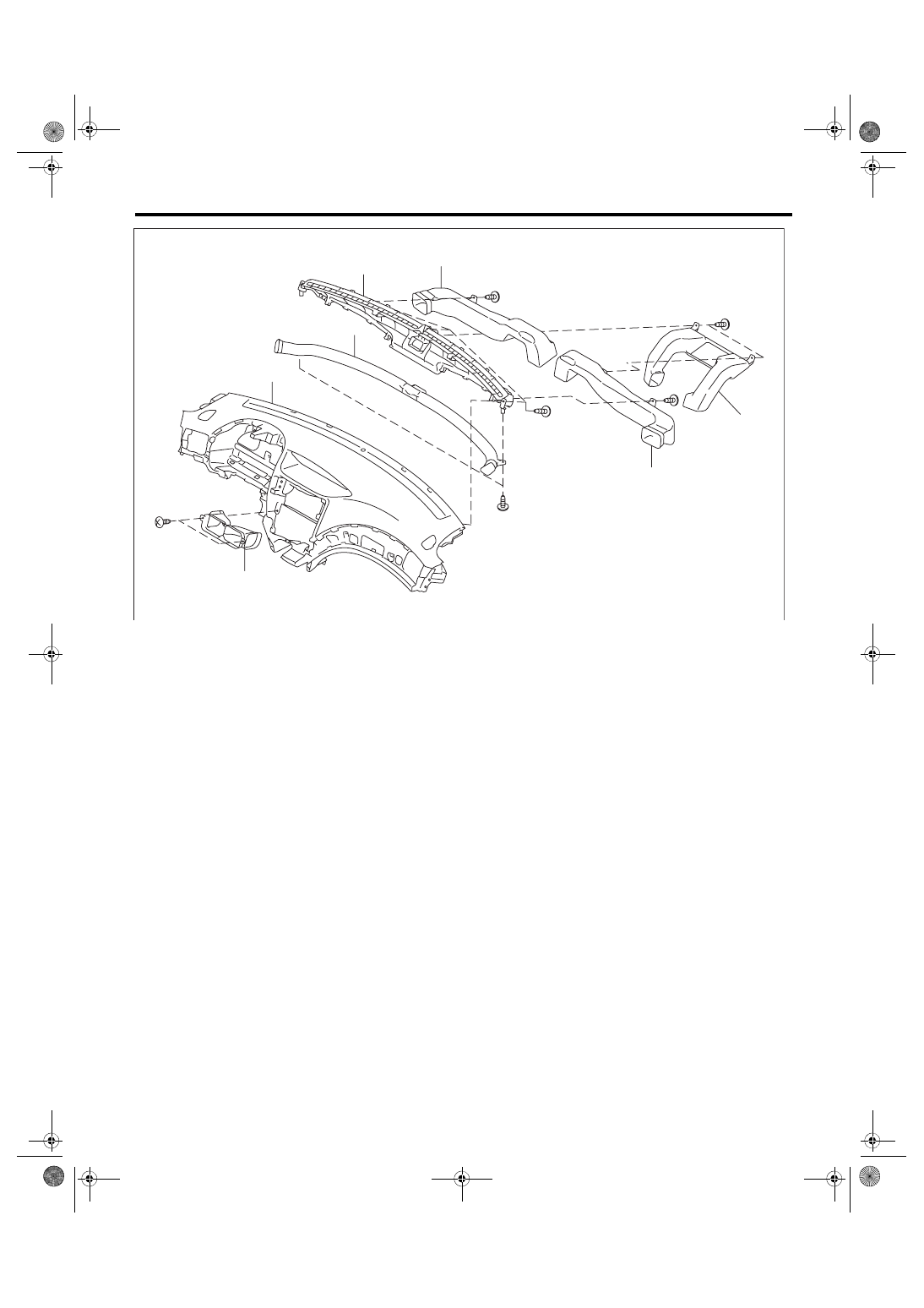

EXTERIOR/INTERIOR TRIM

(1)

Steering support beam bracket

(4)

Knee guard panel

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Passenger’s airbag module ASSY

(5)

Instrument panel ASSY

T1: 7.5 (0.76, 5.5)

(3)

Steering support beam ASSY





T2: 25 (2.55, 18.4)

EI-02035

(2)

(4)

(1)

(3)

T2

T2

T2

T2

T1

T1

T2

(5)

EI-20

General Description

EXTERIOR/INTERIOR TRIM

(1)

Center vent duct

(4)

Defroster nozzle ASSY

(7)

Center vent duct front

(2)

Side vent duct RH

(5)

Side defroster





(3)

Side vent duct LH

(6)

Instrument panel pad and frame
ASSY





EI-01938

(2)

(4)

(5)

(6)

(1)

(3)

(7)

EI-21

General Description

EXTERIOR/INTERIOR TRIM

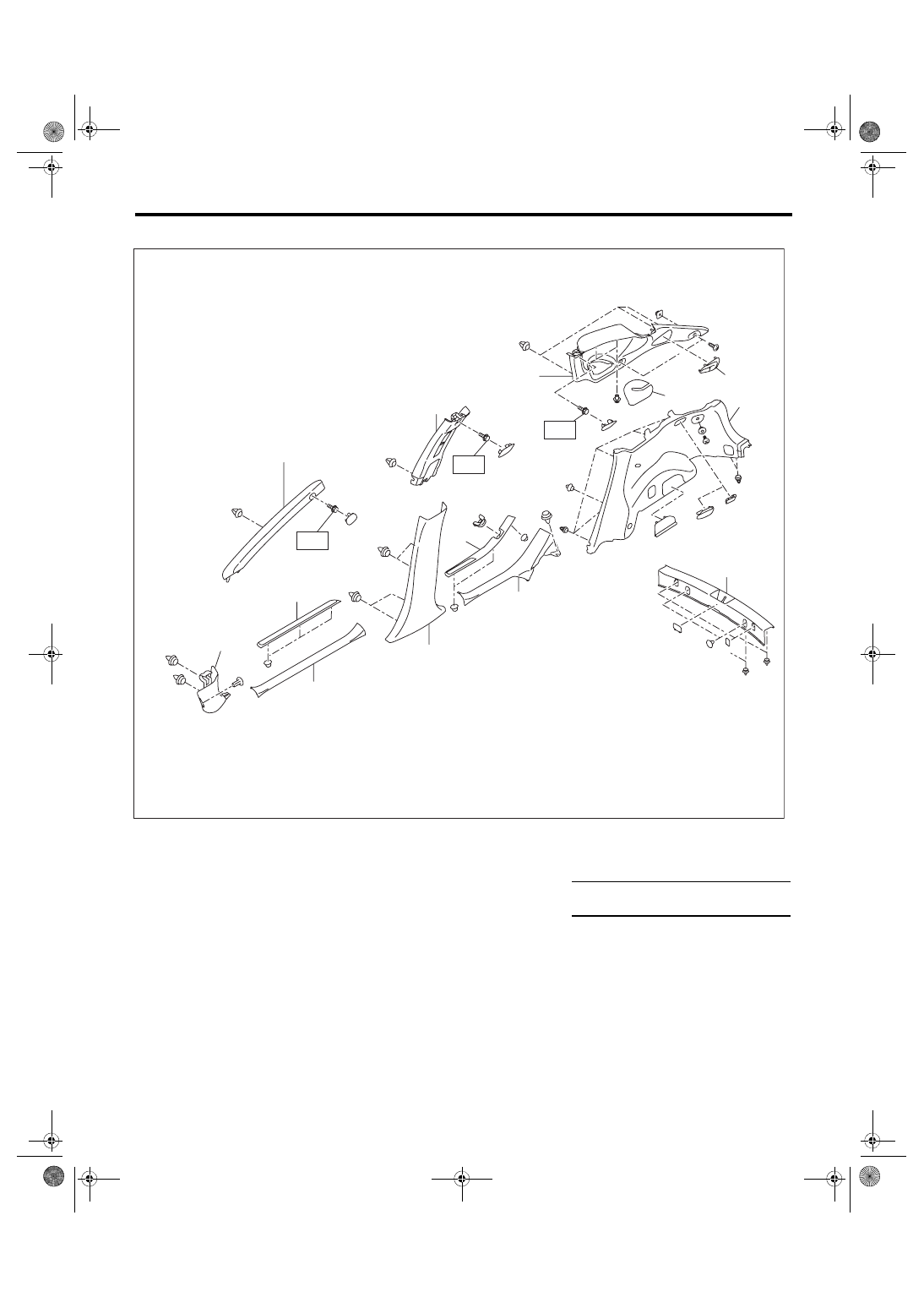

18.INNER TRIM (5 DOOR MODEL)

(1)

Front pillar upper trim

(7)

Center pillar lower trim

(12) Rear quarter lower trim

(2)

Center pillar upper trim

(8)

Rear outside scuff plate

(13) Luggage room end cover

(3)

Rear quarter upper trim

(9)

Rear inside scuff plate





(4)

Front pillar lower trim

(10) Side seat belt cover

Tightening torque: N·m (kgf-m, ft-lb)

(5)

Front outside scuff plate

(11) Center seat belt cover

T: 7.5 (0.76, 5.5)

(6)

Front inside scuff plate









T

(1)

(2)

(3)

(8)

(9)

(7)

(5)

(6)

(4)

T

T

(10)

(11)

(12)

(13)

EI-01949

EI-22

General Description

EXTERIOR/INTERIOR TRIM

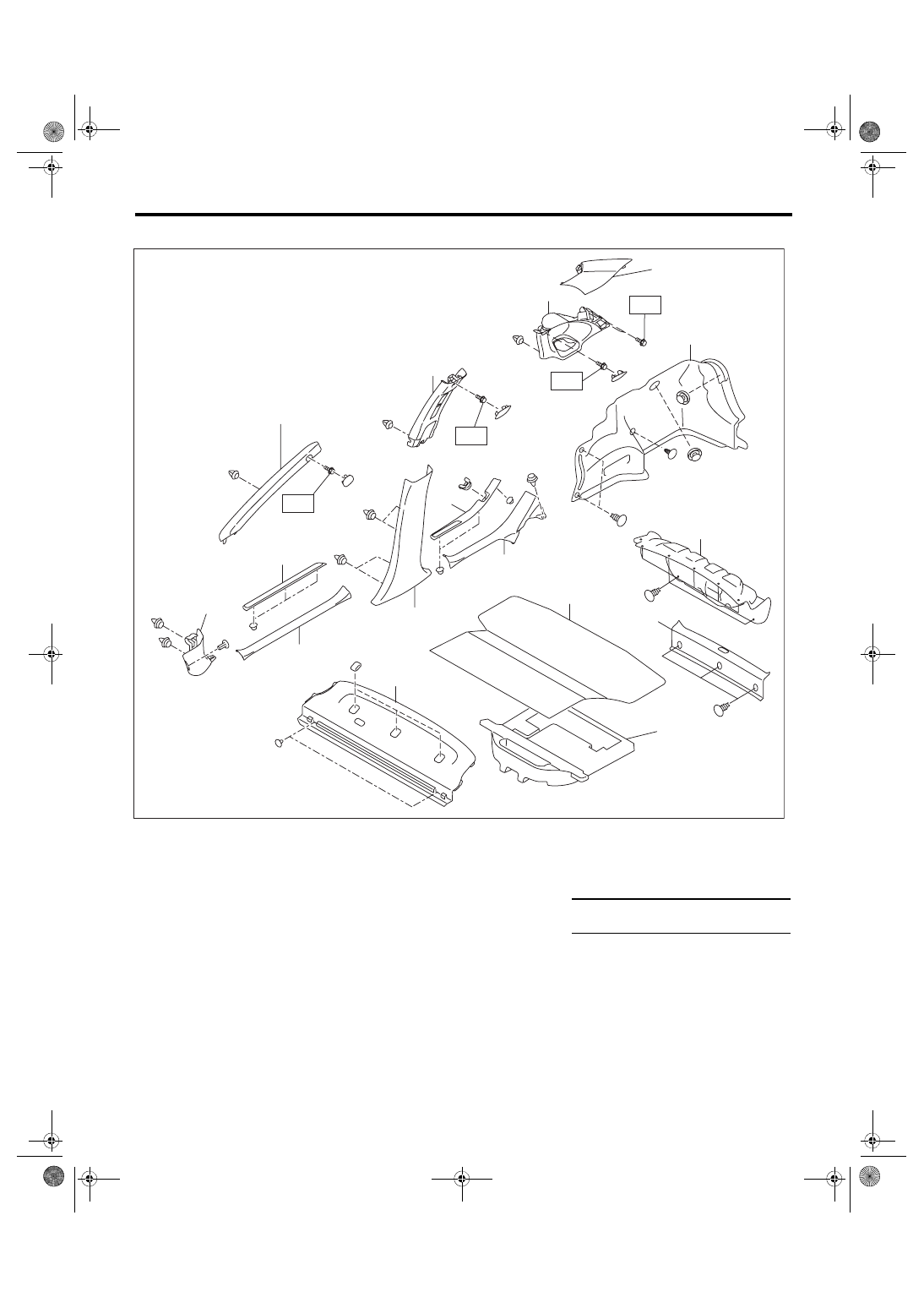

19.INNER TRIM (4 DOOR MODEL)

(1)

Front pillar upper trim

(8)

Rear outside scuff plate

(14) Trunk room mat

(2)

Center pillar upper trim

(9)

Rear inside scuff plate

(15) Sub trunk box

(3)

Quarter upper trim, front

(10) Quarter upper trim, rear

(16) Rear shelf trim

(4)

Front pillar lower trim

(11) Quarter lower trim



(5)

Front outside scuff plate

(12) Trunk lid trim

Tightening torque: N·m (kgf-m, ft-lb)

(6)

Front inside scuff plate

(13) Trunk room end cover

T: 7.5 (0.76, 5.5)

(7)

Center pillar lower trim









EI-02272

T

(1)

(2)

(8)

(9)

(7)

(5)

(6)

(4)

T

(3)

T

(10)

T

(16)

(11)

(13)

(12)

(14)

(15)
