Subaru Impreza 3 / Impreza WRX / Impreza WRX STI. Manual - part 729

EI-3

General Description

EXTERIOR/INTERIOR TRIM

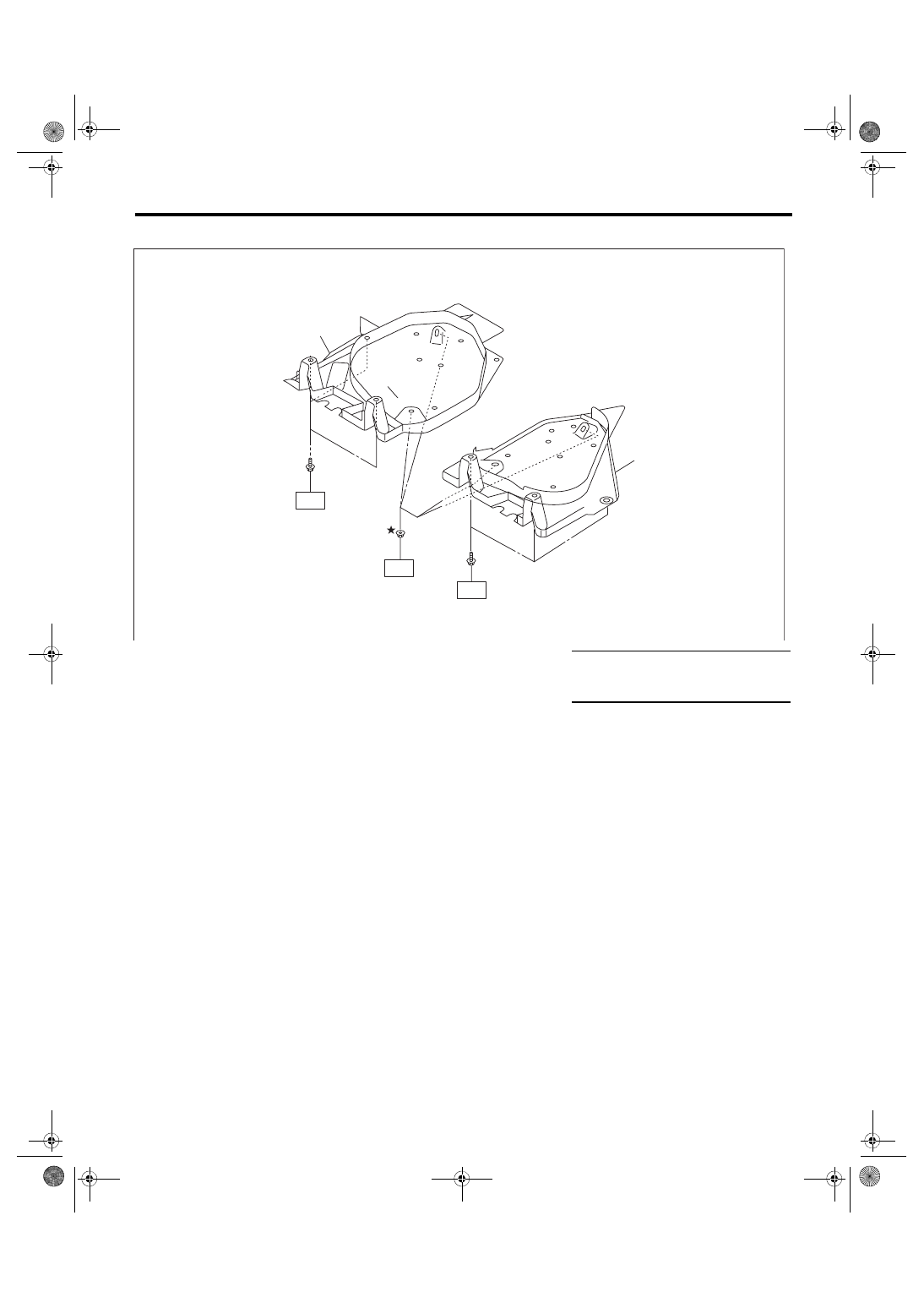

3. UNDER PROTECTOR

(1)

Fuel tank protector RH

(2)

Fuel tank protector LH

Tightening torque: N·m (kgf-m, ft-lb)









T1: 9 (0.92, 6.6)









T2: 18 (1.84, 13.3)

(2)

(1)

EI-02041

T2

T1

T2

EI-4

General Description

EXTERIOR/INTERIOR TRIM

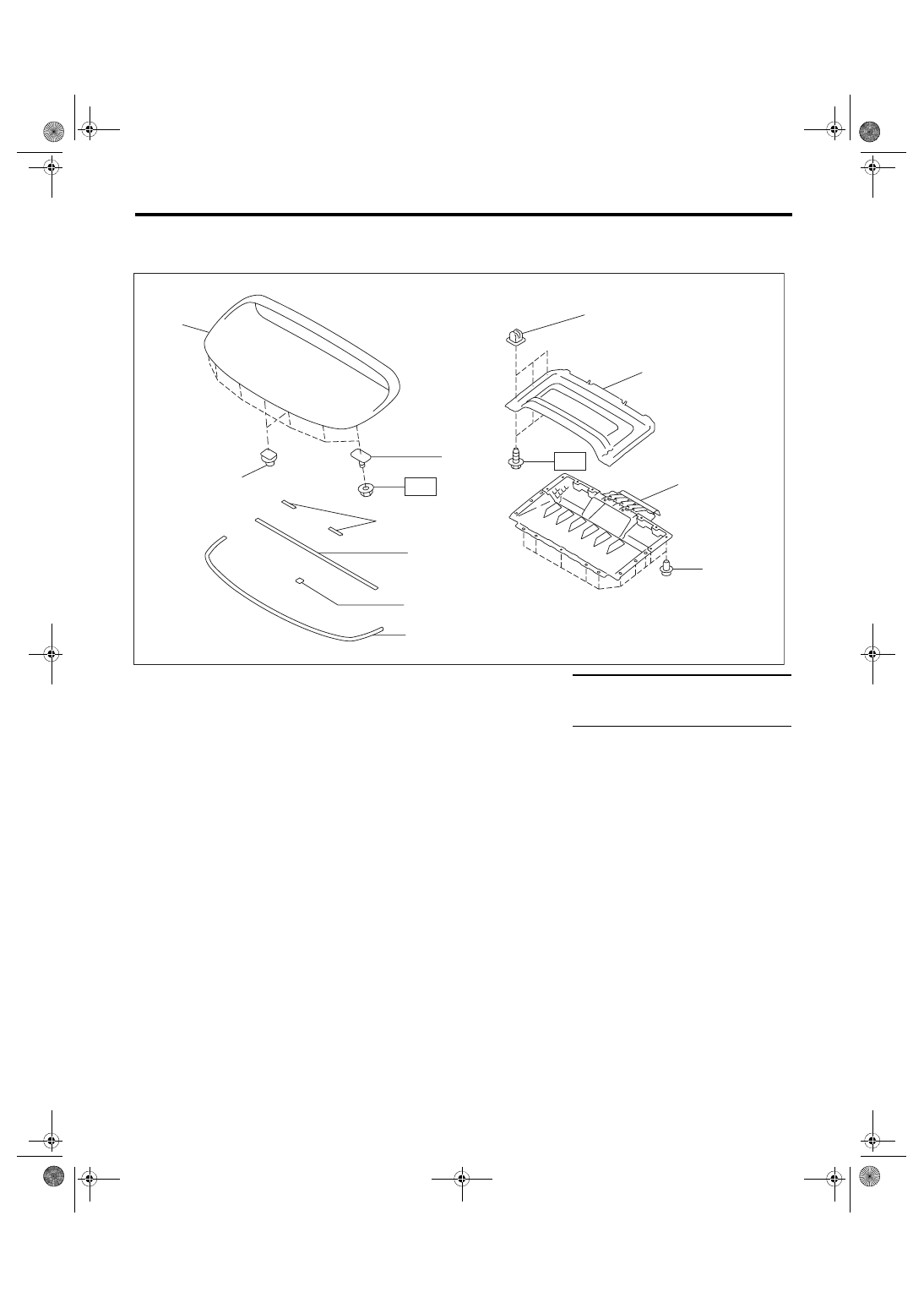

4. FRONT HOOD GRILLE

Except for STI model

(1)

Front hood grille

(6)

Grommet

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Clip anchor

(7)

Hood duct

T1: 1.0 (0.1, 0.7)

(3)

Bolt

(8)

Hood duct inner

T2: 4.5 (0.46, 3.3)

(4)

Protector

(9)

Clip





(5)

Packing









T2

T1

(2)

(9)

(5)

(4)

(3)

(8)

(7)

(1)

(5)

(5)

(6)

EI-01920

EI-5

General Description

EXTERIOR/INTERIOR TRIM

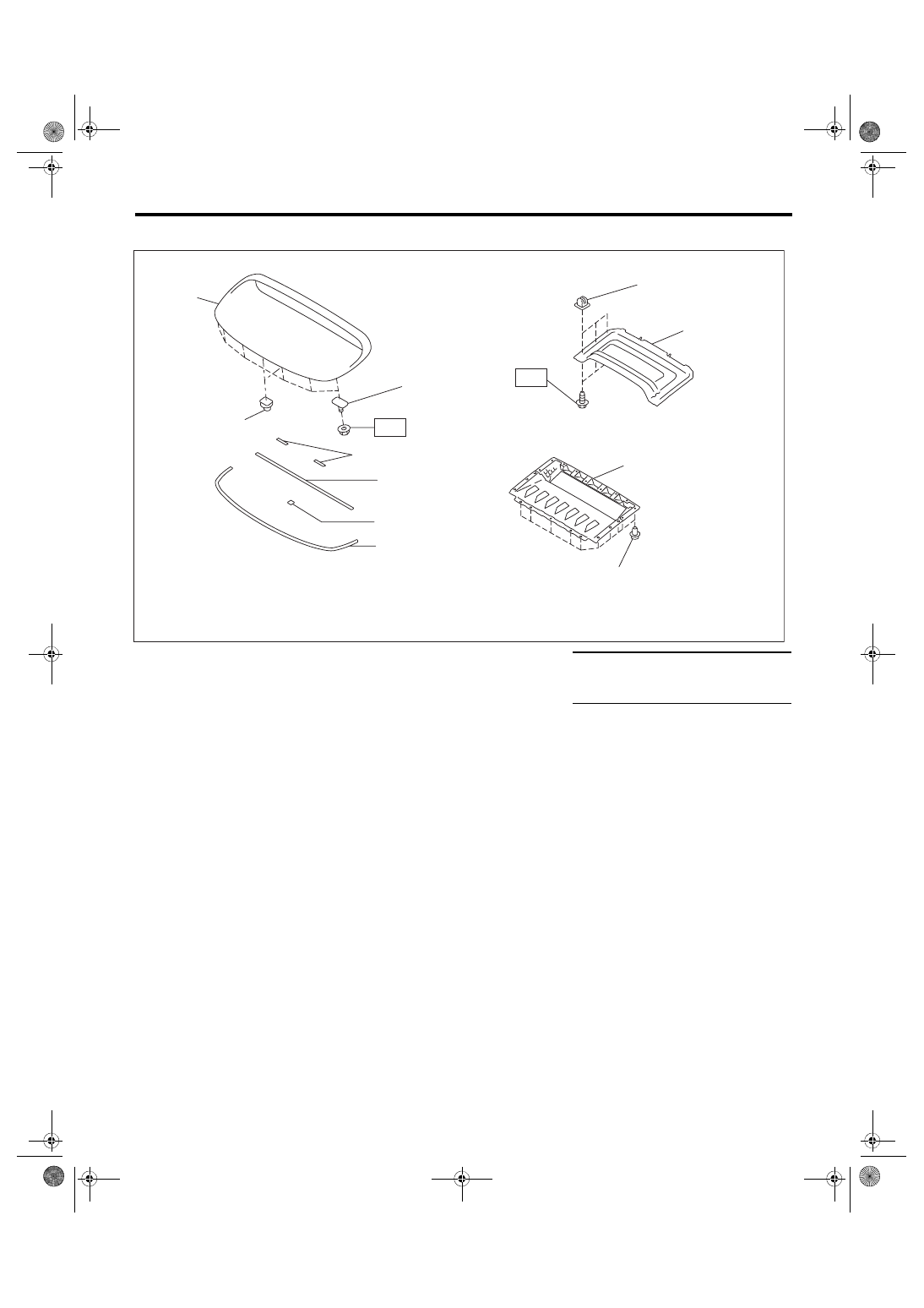

STI model

(1)

Front hood grille

(6)

Grommet

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Clip anchor

(7)

Hood duct

T1: 1.0 (0.1, 0.7)

(3)

Bolt

(8)

Hood duct inner

T2: 4.5 (0.46, 3.3)

(4)

Protector

(9)

Clip





(5)

Packing









T2

T1

(2)

(5)

(4)

(3)

(8)

(7)

(1)

(5)

(5)

(6)

EI-01980

(9)

EI-6

General Description

EXTERIOR/INTERIOR TRIM

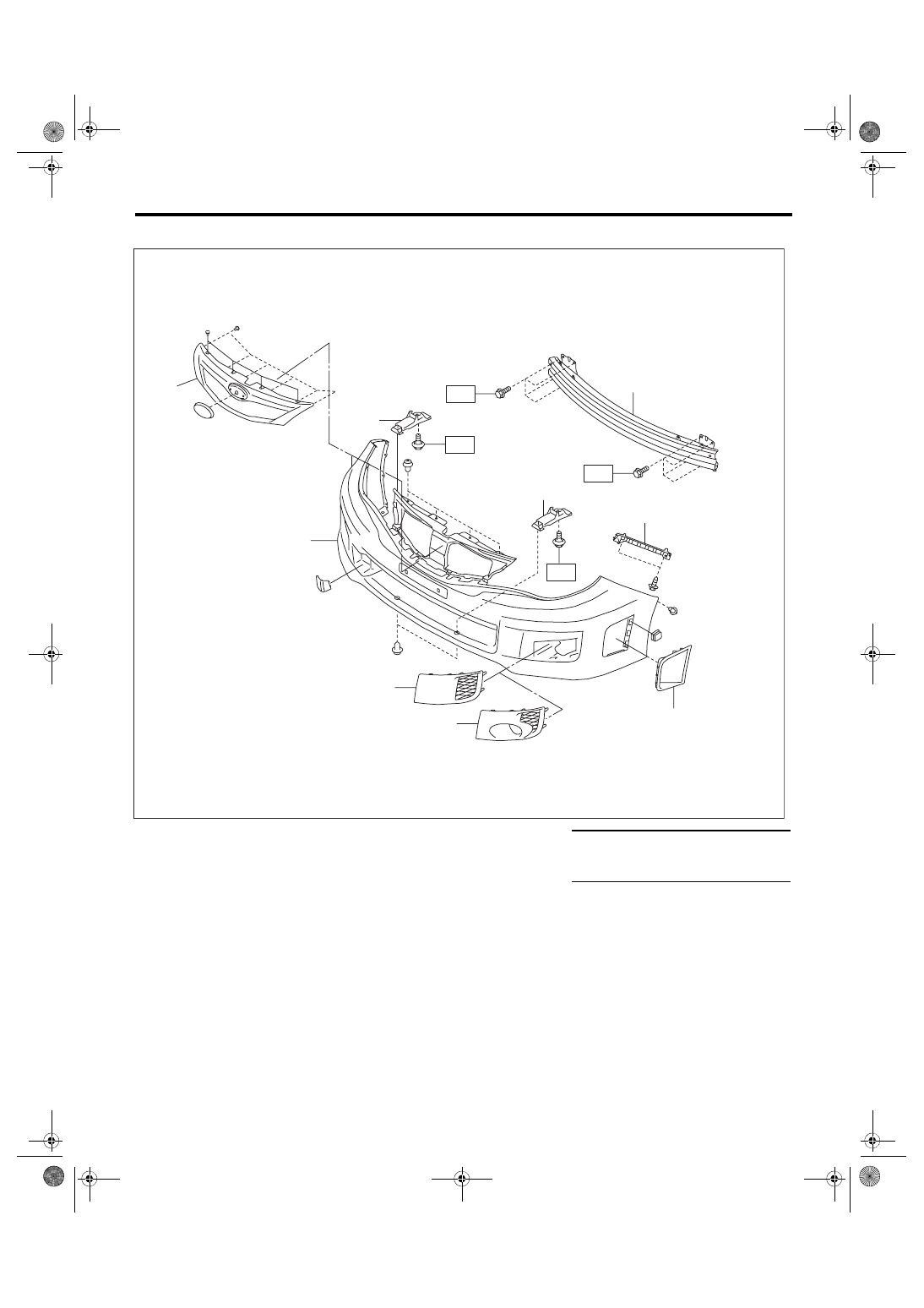

5. FRONT BUMPER

(1)

Front grille ASSY

(5)

Side cover

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Bumper face

(6)

Front bracket center lower

T1: 7.5 (0.76, 5.5)

(3)

Front cover

(7)

Front side bracket

T2: 32 (3.26, 23.6)

(4)

Fog light cover

(8)

Bumper beam reinforcement





EI-03040

(2)

(3)

(4)

(5)

T2

(7)

(6)

(1)

(8)

T1

T1

(6)

T2
