EI-7

General Description

EXTERIOR/INTERIOR TRIM

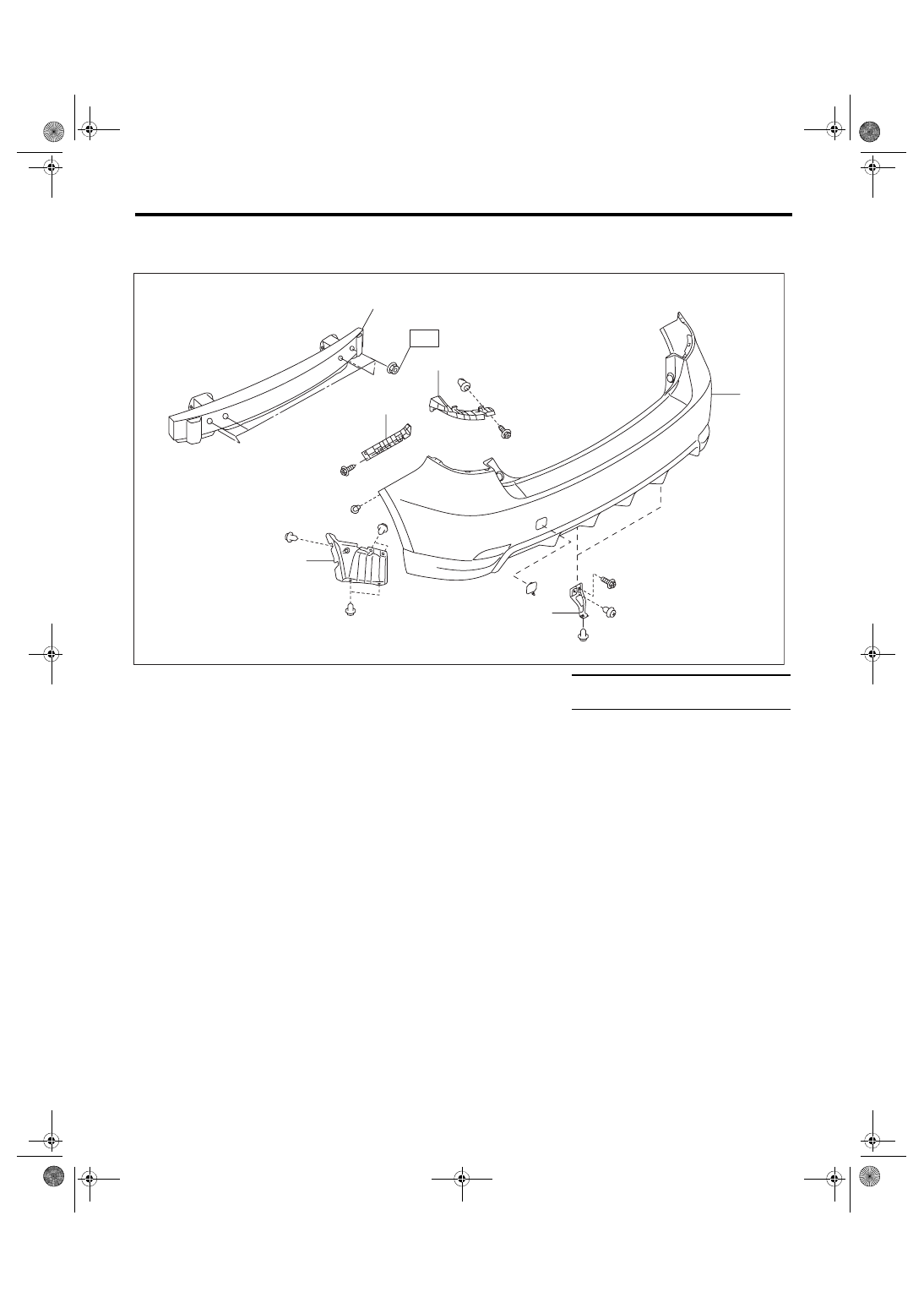

6. REAR BUMPER

5 door model

(1)

Bumper face

(4)

Rear side cover lower

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Rear bracket corner

(5)

Lower bracket

T: 45 (4.59, 33.2)

(3)

Rear side bracket

(6)

Bumper beam reinforcement





EI-03035

(1)

(4)

(2)

(6)

T

(3)

(5)

EI-8

General Description

EXTERIOR/INTERIOR TRIM

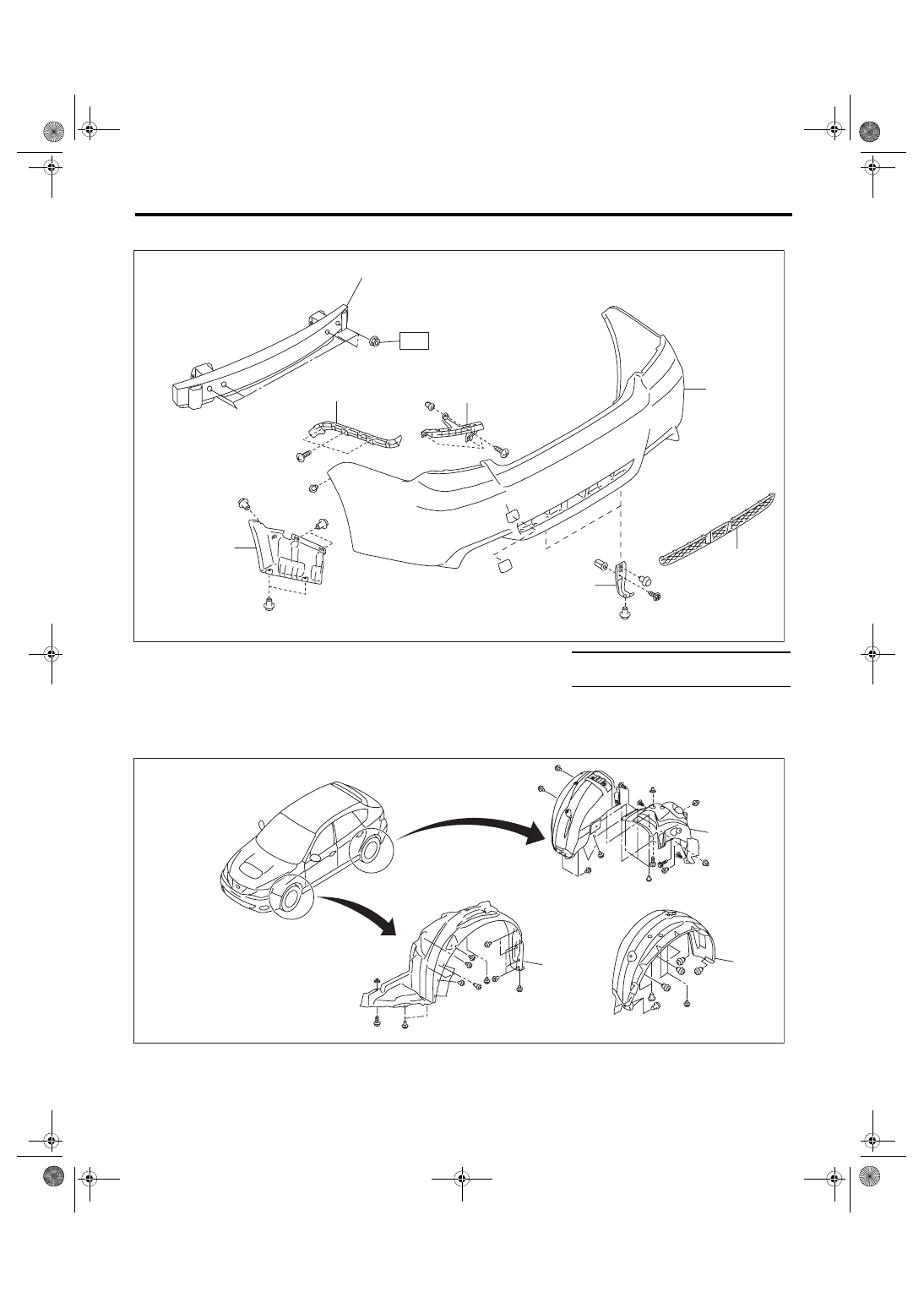

4 door model

7. MUD GUARD

(1)

Bumper face

(5)

Rear side bracket

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Cover bumper rear

(6)

Bumper beam reinforcement

T: 45 (4.59, 33.2)

(3)

Lower bracket

(7)

Rear bracket corner





(4)

Rear side cover lower









(1)

Front mud guard

(2)

Rear mud guard LH

(3)

Rear mud guard RH

EI-02973

(1)

(4)

(2)

(3)

(5)

(7)

(6)

T

EI-04199

(2)

(1)

(3)

EI-9

General Description

EXTERIOR/INTERIOR TRIM

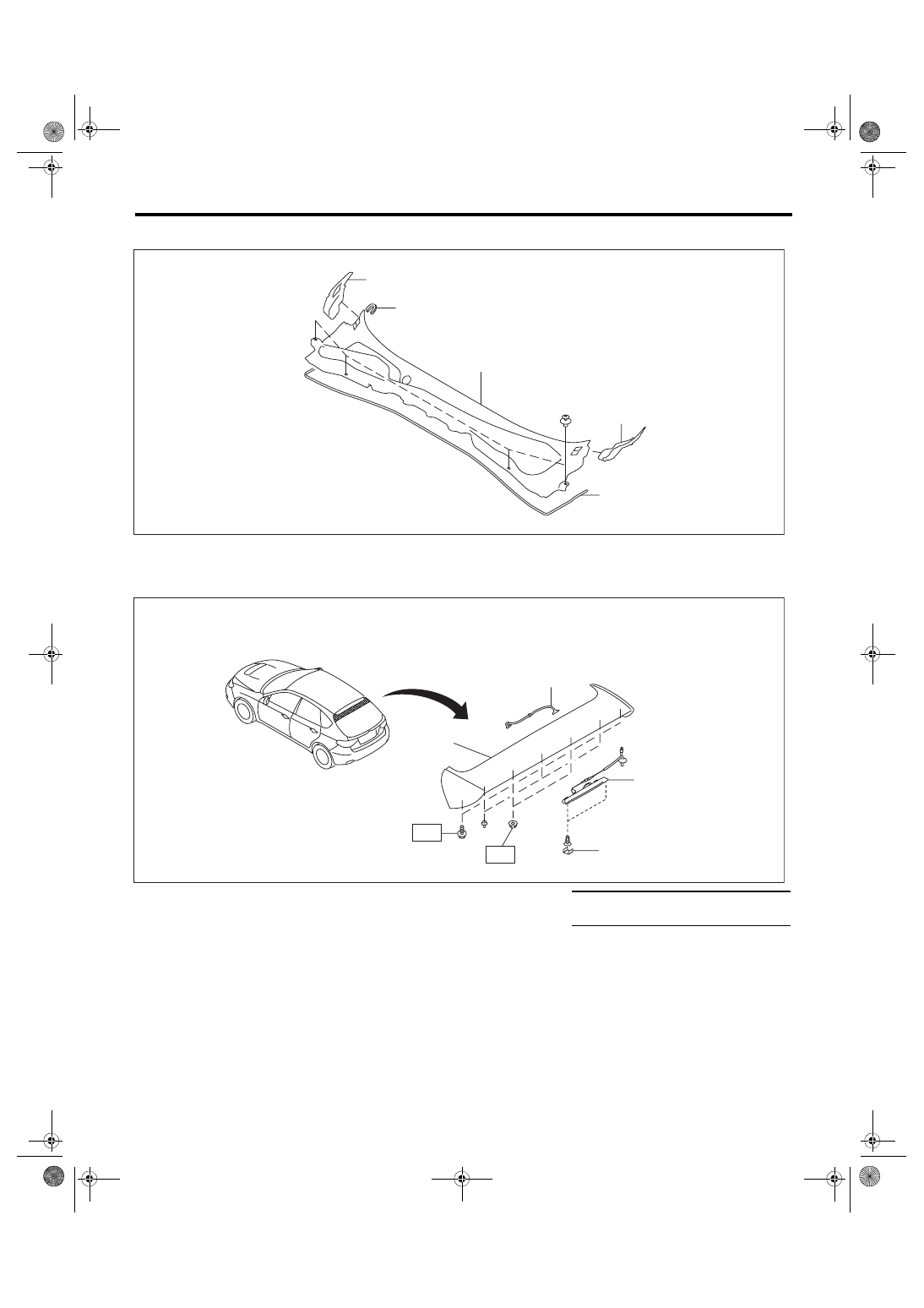

8. COWL PANEL

9. ROOF SPOILER

(1)

Cowl panel

(2)

Cowl panel side

(3)

Gasket

(1)

Roof spoiler

(3)

High-mounted stop light

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Washer nozzle

(4)

Cap

T: 7.5 (0.76, 5.5)

(1)

(2)

(2)

(3)

EI-01951

(3)

EI-03036

(3)

T

T

(1)

(2)

(4)

EI-10

General Description

EXTERIOR/INTERIOR TRIM

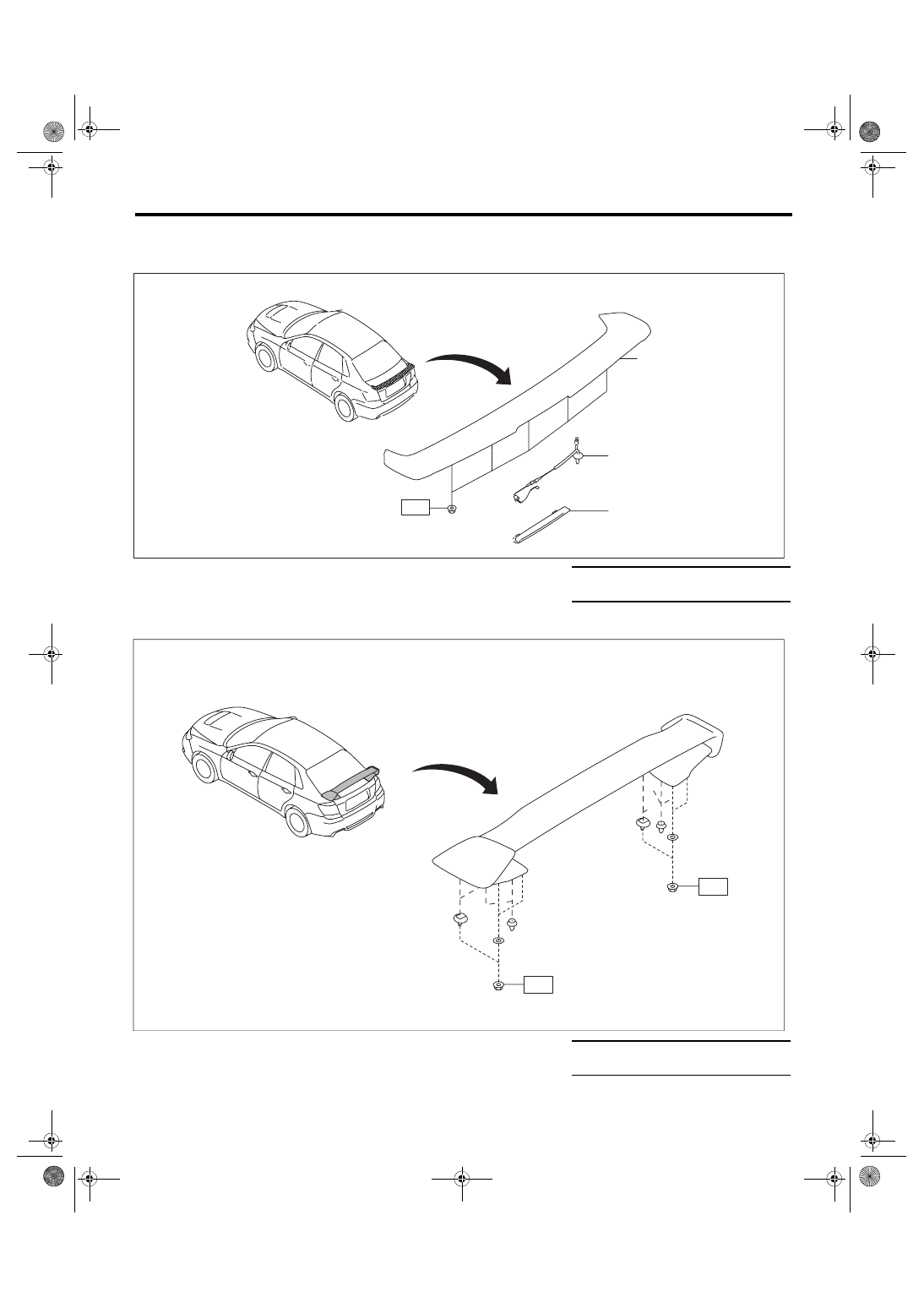

10.REAR SPOILER

Small type

Large type

(1)

Rear spoiler

(3)

High-mounted stop light

Tightening torque: N·m (kgf-m, ft-lb)

(2)

High mounted stop light harness





T: 7.5 (0.76, 5.5)









Tightening torque: N·m (kgf-m, ft-lb)









T: 7.5 (0.76, 5.5)

EI-03210

T

(3)

(2)

(1)

EI-03211

T

T
