Fuel Gauge

INSTRUMENTATION/DRIVER INFO

7. Fuel Gauge

A: SPECIFICATION

Since  the  meter  case  assembly  cannot  be  disas-

sembled, do not remove or inspect the fuel gauge

alone. (Do not remove the cover on the back sur-

face.)

IDI-20

Engine Coolant Temperature Gauge

INSTRUMENTATION/DRIVER INFO

8. Engine Coolant Temperature

Gauge

A: SPECIFICATION

Since  the  meter  case  assembly  cannot  be  disas-

sembled, do not remove or inspect the engine cool-

ant temperature gauge alone. (Do not remove the

cover on the back surface.)

IDI-21

Clock

INSTRUMENTATION/DRIVER INFO

9. Clock

A: REMOVAL

1) Disconnect the ground cable from battery.

2) Remove the audio. (model with audio) <Ref. to

ET-6, REMOVAL, Audio.>

3) Remove the navigation unit. (model with naviga-

tion)  <Ref.  to  ET-14,  PROCEDURE,  Navigation

Body.>

4) Reach  through  the  audio  space  to  release  the

tabs from the bracket behind the instrument panel.

5) Disconnect the harness connector and remove

the clock.

B: INSTALLATION

Install each part in the reverse order of removal.

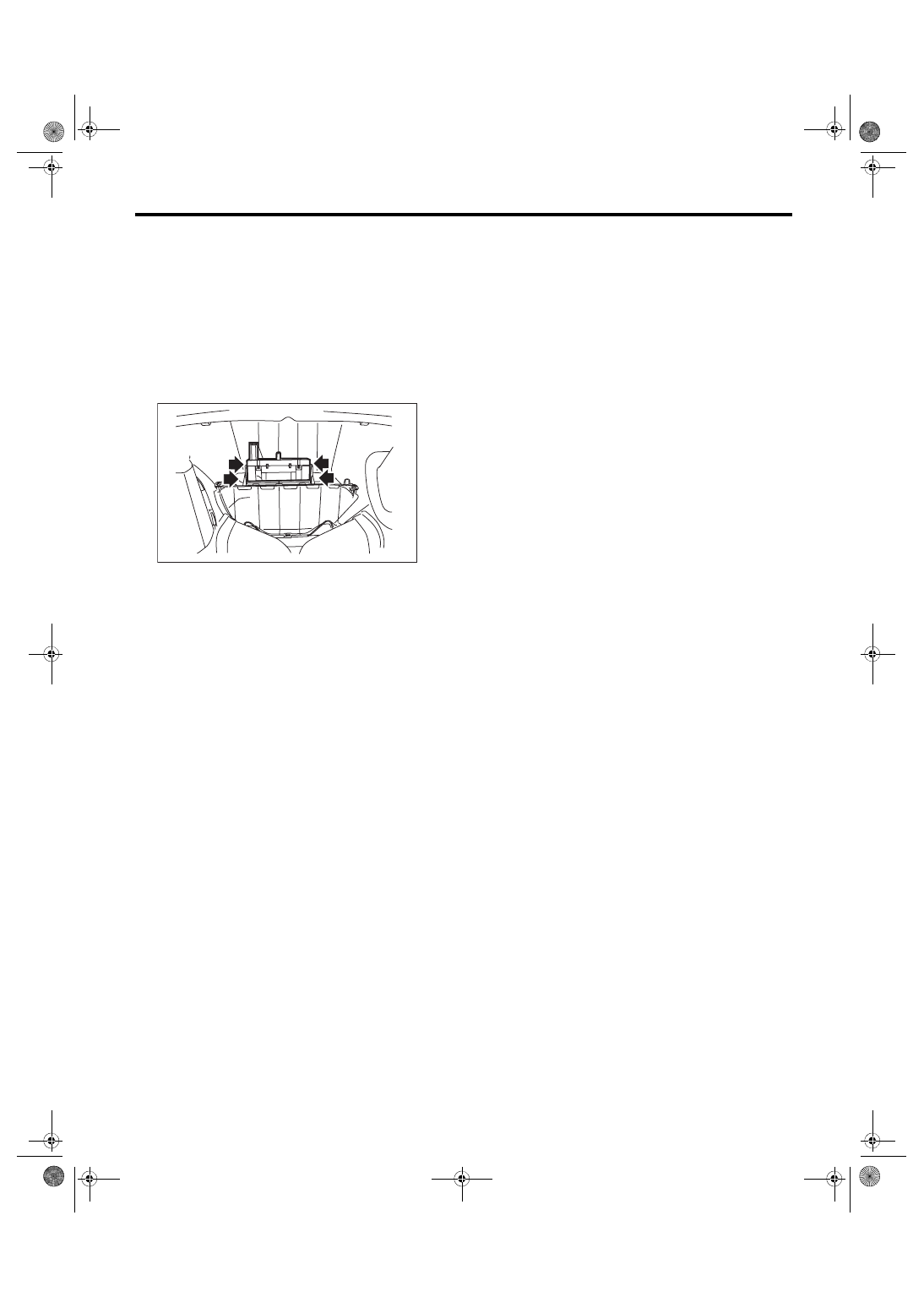

IDI00241
