SEATS

SE

Page

1.

General Description  ...................................................................................2

2.

Front Seat  ..................................................................................................6

3.

Rear Seat  .................................................................................................13

4.

Seat Heater System  .................................................................................17

SE-2

General Description

SEATS

1. General Description

A: COMPONENT

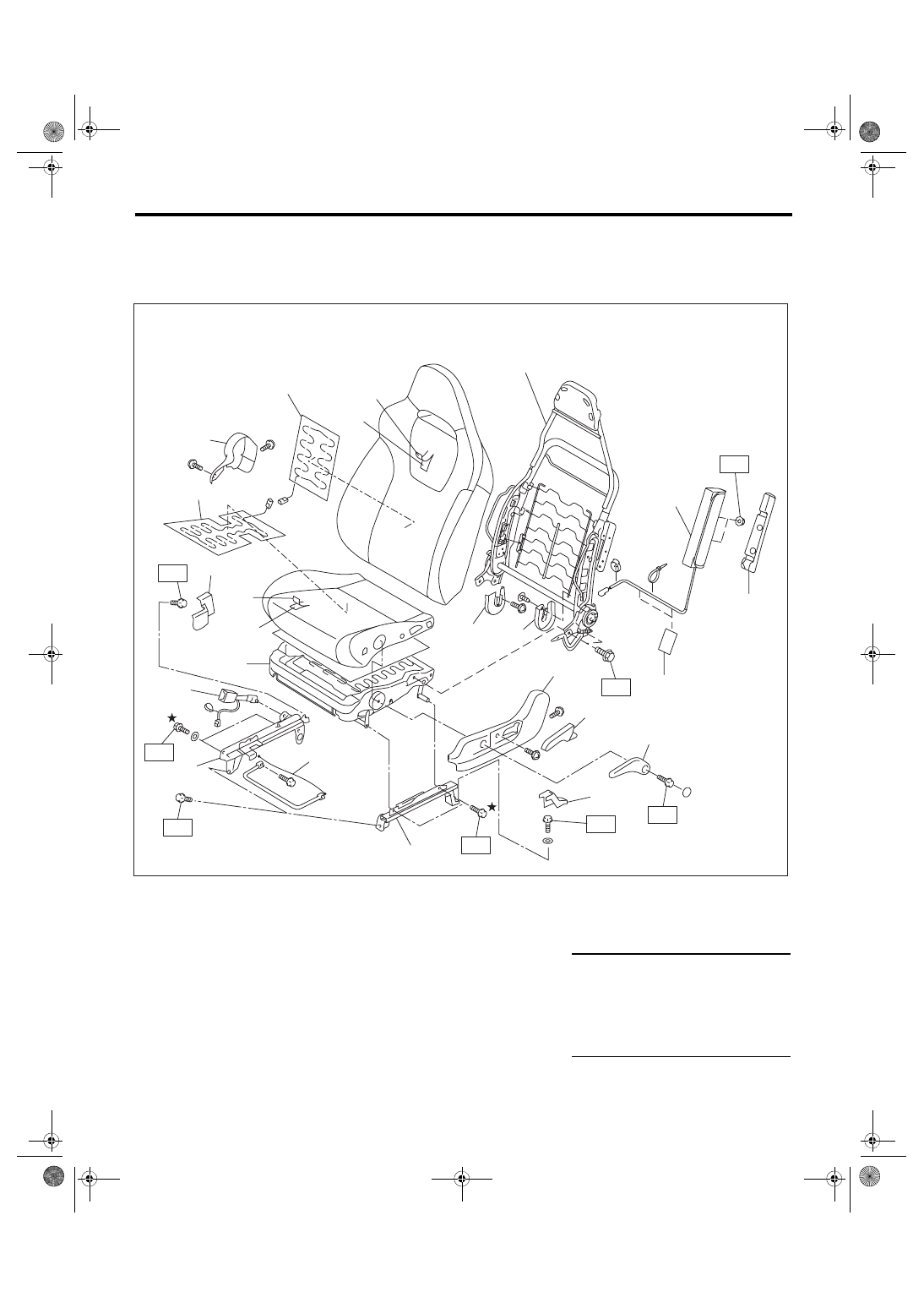

1. FRONT SEAT LH

(1)

Backrest frame ASSY

(11) Connecting cable

(21) Pad

(2)

Backrest cover

(12) Slide rail outside

(22) Seat heater module (backrest)

(3)

Backrest pad

(13) Seat hinge inner cover RH

(23) Seat heater module (seat cushion)

(4)

Seat side cover inside

(14) Seat hinge inner cover LH





(5)

Seat cushion cover

(15) Seat side cover outside

Tightening torque: N·m (kgf-m, ft-lb)

(6)

Seat cushion pad

(16) Reclining lever cover

T1: 6.0 (0.61, 4.4)

(7)

Seat cushion frame ASSY

(17) Lifter lever

T2: 9.8 (1.0, 7.2)

(8)

Rear bolt cover inside

(18) Rear bolt cover outside

T3: 17.6 (1.79, 13.0)

(9)

Inner seat belt ASSY

(19) Tape

T4: 52 (5.30, 38.4)

(10) Slide rail inside

(20) Side airbag module

T5: 53 (5.40, 39.1)

SE-01423

(1)

(2)

(3)

(4)

(5)

(10)

(8)

(18)

T4

(6)

(9)

(11)

(12)

(13)

(14)

(15)

(16)

(17)

(21)

(7)

T5

T5

T5

T2

T2

T3

T1

(19)

(20)

(22)

(23)

SE-3

General Description

SEATS

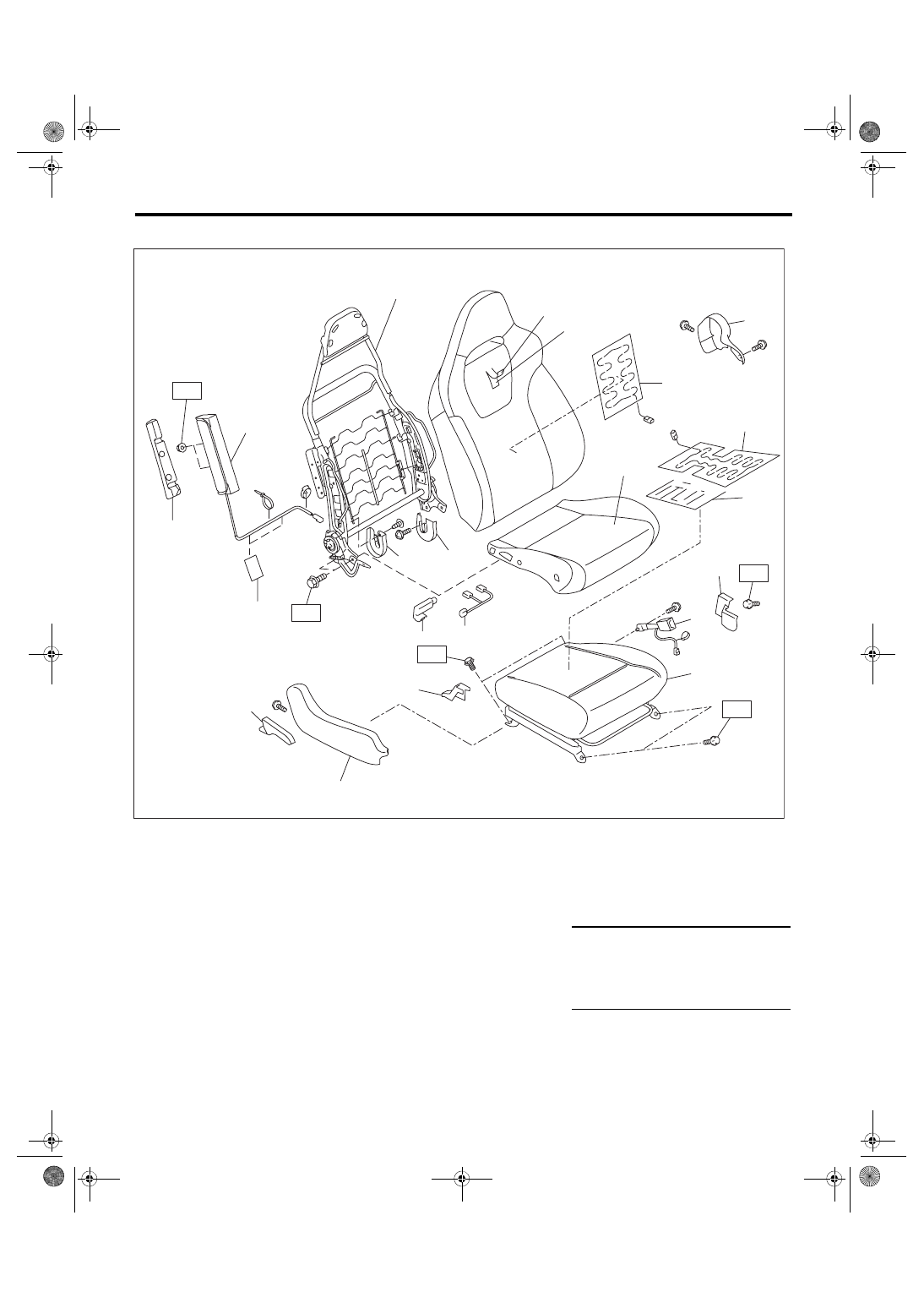

2. FRONT SEAT RH

(1)

Backrest frame ASSY

(10) Hinge inner cover LH

(19) Occupant detection sensor

(2)

Backrest cover

(11) Hinge inner cover RH

(20) Harness - occupant detection sen-

sor

(3)

Backrest pad

(12) Seat side cover outside

(21) Control unit - occupant detection

sensor

(4)

Seat side cover inside

(13) Reclining lever



(5)

Rear bolt cover inside

(14) Tape

Tightening torque: N·m (kgf-m, ft-lb)

(6)

Seat cushion cover

(15) Side airbag module

T1: 6.0 (0.61, 4.4)

(7)

Inner seat belt ASSY

(16) Pad

T2: 52 (5.30, 38.4)

(8)

Seat cushion pad and frame
ASSY

(17) Seat heater module (backrest)

T3: 53 (5.40, 39.1)

(9)

Rear bolt cover outside

(18) Seat heater module (seat cushion)



SE-01639

(1)

(2)

(3)

(4)

(5)

(8)

T2

(6)

(9)

(12)

(13)

(14)

(15)

(16)

(7)

T3

T1

(10)

T3

T3

(11)

(17)

(18)

(19)

(21)

(20)

SE-4

General Description

SEATS

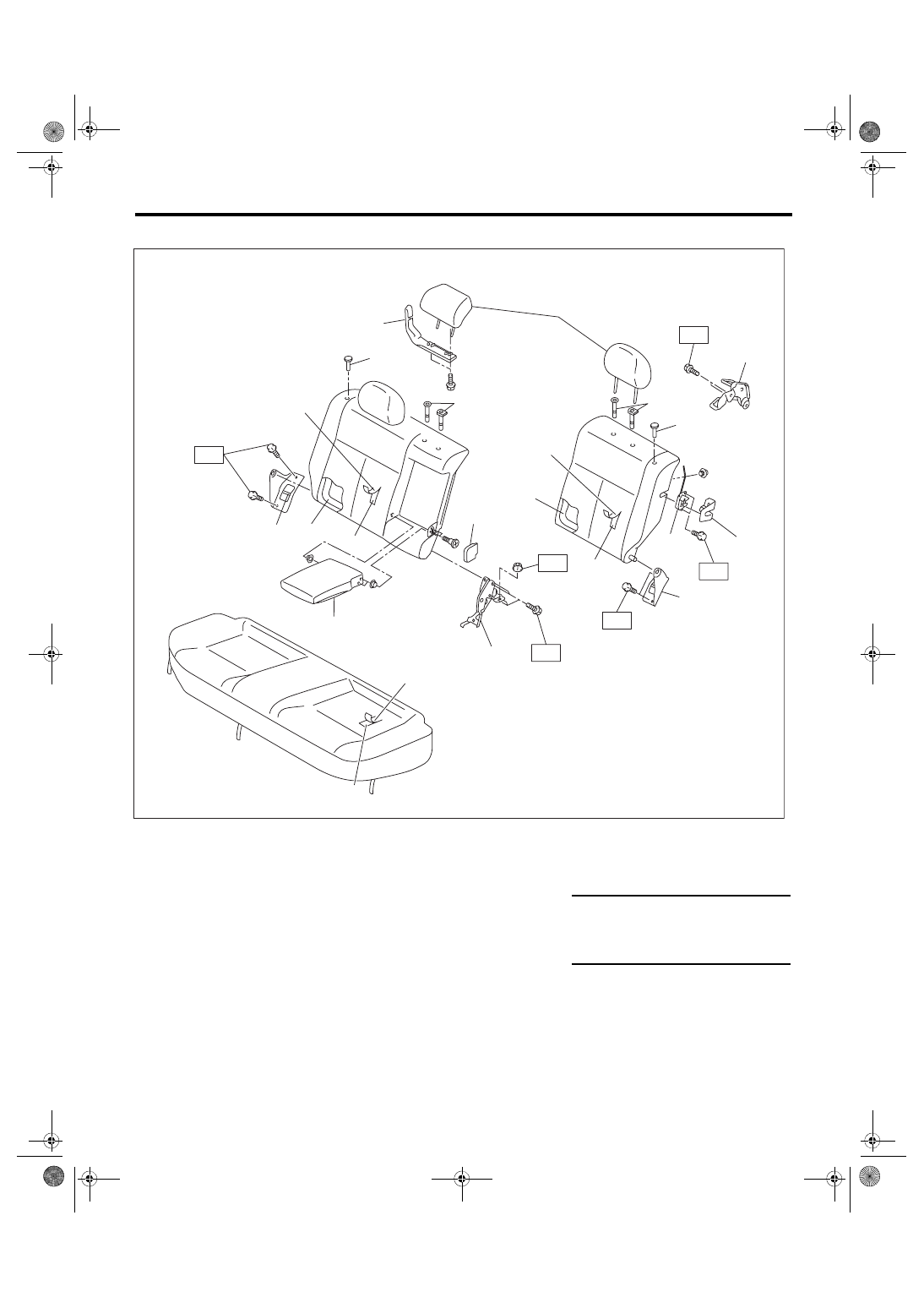

3. REAR SEAT

(1)

Headrest

(10) Armrest hinge cover (4 door

model)

(19) Seat backrest latch cover

(2)

Seat belt guide (5 door model)

(11) Seat cushion cover

(20) Hinge ASSY LH

(3)

Backrest knob (5 door model)

(12) Seat cushion pad





(4)

Headrest bushing

(13) Hinge ASSY center

Tightening torque: N·m (kgf-m, ft-lb)

(5)

Backrest cover RH

(14) Striker

T1: 17.6 (1.79, 13.0)

(6)

Backrest pad RH

(15) Backrest cover LH

T2: 24.5 (2.49, 18.1)

(7)

Backrest frame RH

(16) Backrest frame LH

T3: 33 (3.36, 24.3)

(8)

Hinge ASSY RH

(17) Backrest pad LH





(9)

Armrest ASSY (4 door model)

(18) Seat back latch





(3)

(16)

(19)

(20)

(13)

(12)

(17)

(2)

(5)

(8)

(6)

(18)

(7)

(1)

(4)

(4)

T3

T2

T3

T3

T1

(10)

(9)

(11)

(15)

(3)

SE-00780

(14)

T3
