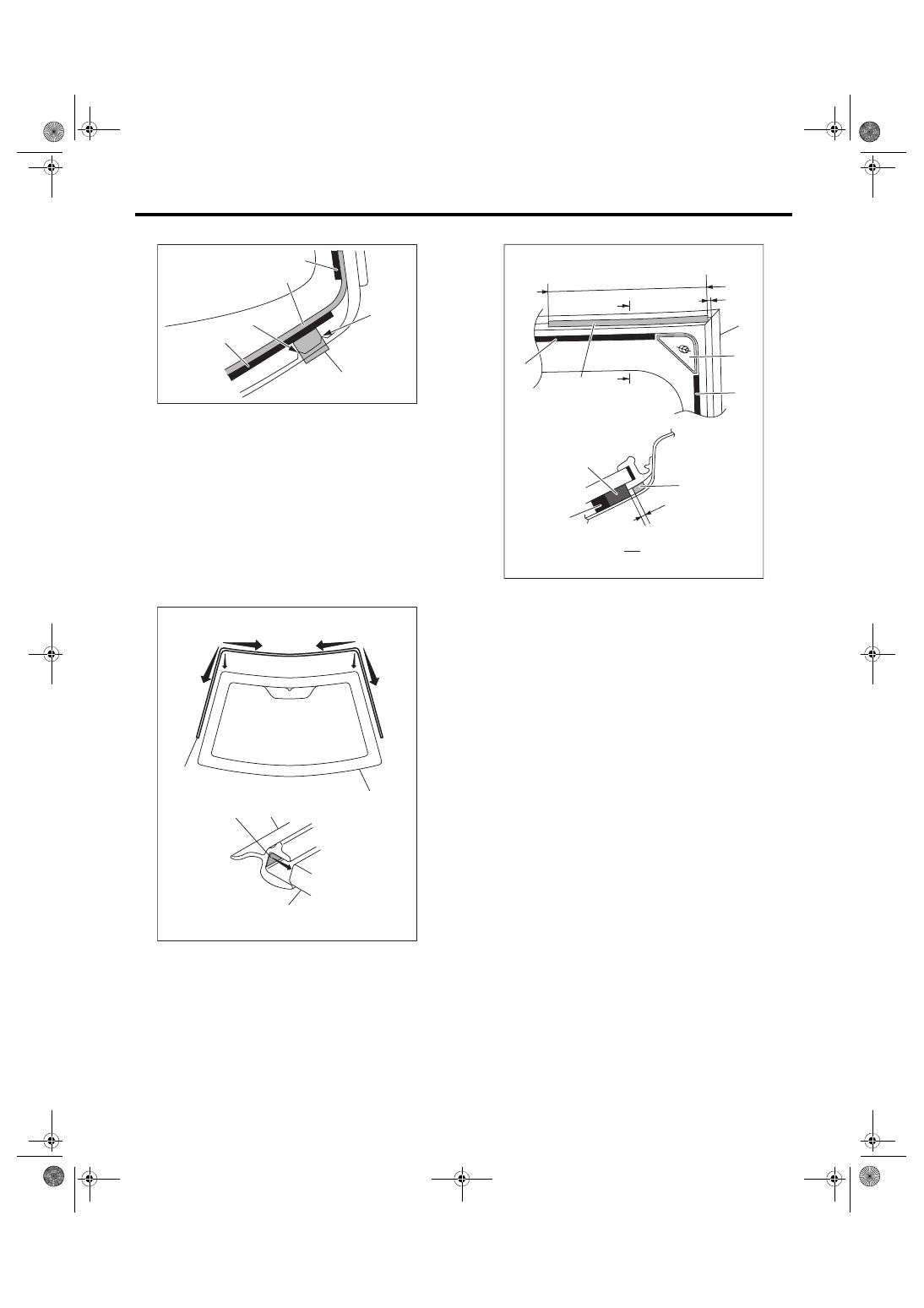

GW-25

Windshield Glass

GLASS/WINDOWS/MIRRORS

6) Apply the seal to the glass. (driver’s side only)

NOTE:

Apply the sticker between the cut out (3) at the ce-

ramic print on the bottom part of the glass (driver’s

side).

Attach the seal and dam rubber so that there are no

gap by pressing on them.

7) Install the molding to the glass.

(1) Align the molding (A) with both ends of the

upper edge of the windshield glass (C).

(2) Install the molding from both corners of the

upper edge toward the center.

(3) Install the molding from both corners of the

upper edge toward the lower side.

(4) Apply  the  double-sided  tapes  (B)  of  the

molding uniformly on both sides of the glass.

8) Apply the seal to the molding.

NOTE:

Apply so that the sticker does not overlap out to the

adhesive side (5).

9) Apply the primer to the adhesive surface of glass

side and body side using sponge.
Glass primer:

Dow Automotive’s

ESSEX U-401, U-402 or equivalent

Painted surface primer:

Dow Automotive’s

ESSEX U-413 or equivalent

NOTE:

• Primer once  attached to the painted  surface of

the body and internal trim is hard to wipe off. Mask

the circumference of such area.

• Let  primer  dry  for  about  ten  minutes  before  in-

stalling the glass.

(1) Adhesive
(2) Dam rubber
(3) Ceramic print cutout portion
(4) Seal

GW-00681

(1)

(2)

(2)

(4)

(3)

(3)

(2)

(2)

(3)

(1)

(1)

(3)

(B)

(A)

(A)

(C)

(4)

(C)

GW-00566

(1) Locating pin
(2) Dam rubber
(3) Seal
(4) Molding
(5) 3 mm (0.12 in)
(6) 165 mm (6.50 in)
(7) Adhesive

GW-00819

(1)

(5)

(6)

(3)

(4)

(2)

(2)

(7)

(2)

A

A

A-A

(5)

(3)

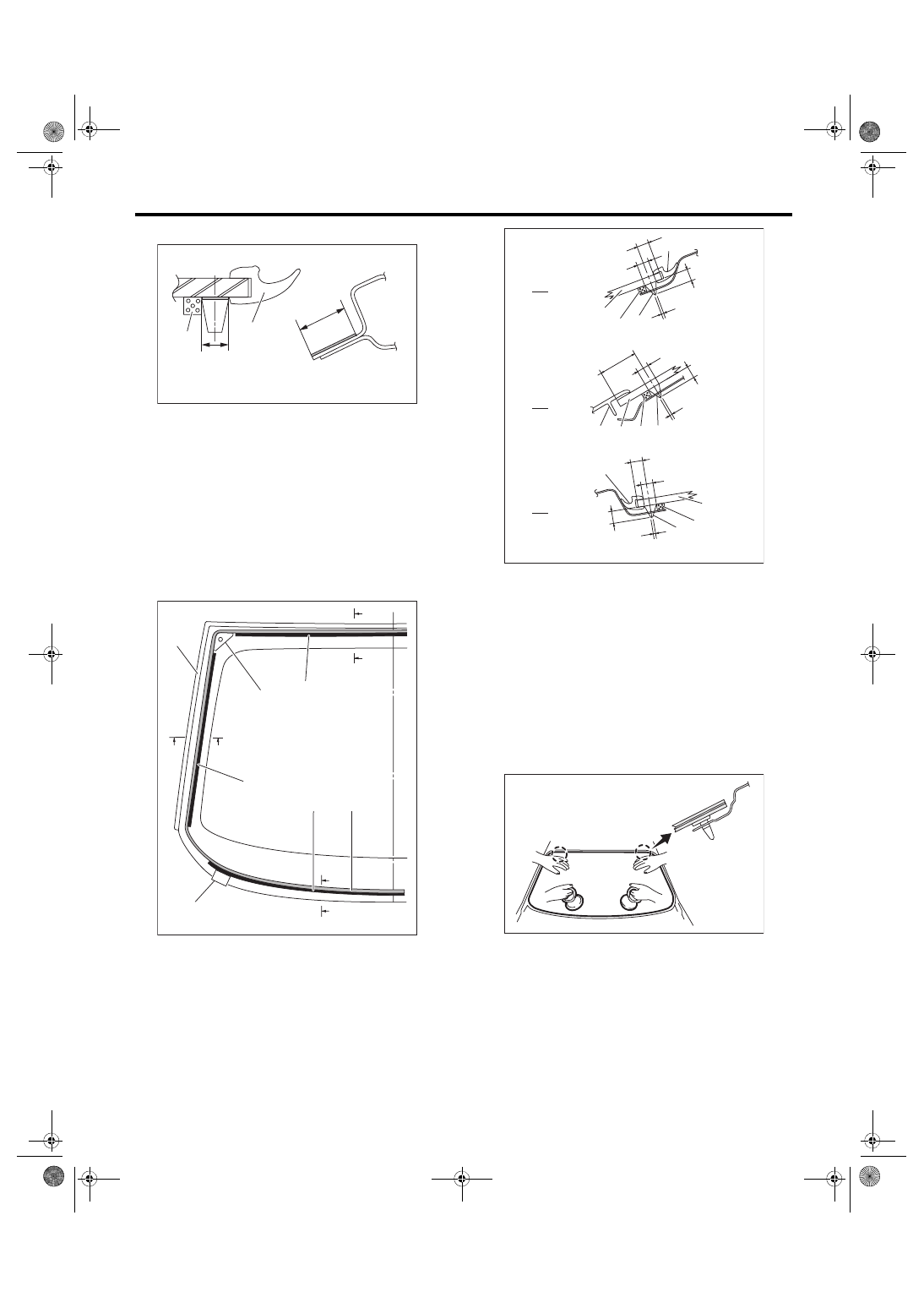

GW-26

Windshield Glass

GLASS/WINDOWS/MIRRORS

• Do not touch the surface coated with primer.

10) Apply  adhesive  to  the  glass  end  surface  as

shown.
Adhesive:

Dow Automotive’s

ESSEX U-400HV or equivalent

11) Fit the locating pins to vehicle body using suc-

tion rubber cup to install the windshield glass.

12) Lightly press the windshield glass for tight fit.

13) Make flush the adhesive surface jutted out us-

ing spatula.

(1) Application of primer
(2) Glass side
(3) Body side
(4) Molding
(5) Dam rubber

(1) Molding
(2) Locating pin
(3) Dam rubber
(4) Adhesive
(5) Seal (driver’s side only)

GW-01065

(3)

(2)

(1)

(1)

(5)

(4)

(2)

(3)

GW-01066

(1)

(3)

(3)

(4)

(5)

C

C

B

B

A

A

A Upper end
B Lower end

C Side end





(1) Glass
(2) Molding
(3) Adhesive
(4) Dam rubber
(5) Cowl panel

9 mm

(0.35 in)

2 mm

(0.08 in)

(4)

(2)

8 mm

(0.31 in)

B

A

C

(3)

(1)

7 mm

(0.28 in)

9 mm

(0.35 in)

2 mm (0.08 in)

8 mm (0.31 in)

23.5 mm

(0.93 in)

(4)

(5)

(3)

(1)

GW-01067

(4)

(2)

(3)

(1)

9 mm

(0.35 in)

2 mm

(0.08 in)

8 mm

(0.31 in)

7 mm

(0.28 in)

GW-00045

GW-27

Windshield Glass

GLASS/WINDOWS/MIRRORS

14) After completion of all work, allow the vehicle to

stand for about 24 hours.
NOTE:

• When door is opened/closed after glass is bond-

ed,  always  lower  the  door  glass  first,  and  then

open/close it carefully.

• Move the vehicle slowly.

• For  minimum  drying  time  and  vehicle  standing

time  before  driving  after  bonding,  follow  instruc-

tions or instruction manual from the adhesive man-

ufacturer.

15) After curing of adhesive, pour the water on ex-

ternal surface of vehicle to check that there are no

water leaks.
NOTE:

When a vehicle is returned to the user, tell him or

her  that  the  vehicle  should  not  be  subjected  to

heavy impact for at least three days.

16) Install the cowl panel. <Ref. to EI-40, INSTAL-

LATION, Cowl Panel.>

17) Connect  the  wiper  deicer  connector.  (Models

with wiper deicer)

18) Install the front pillar upper trim. <Ref. to EI-59,

INSTALLATION, Upper Inner Trim.>

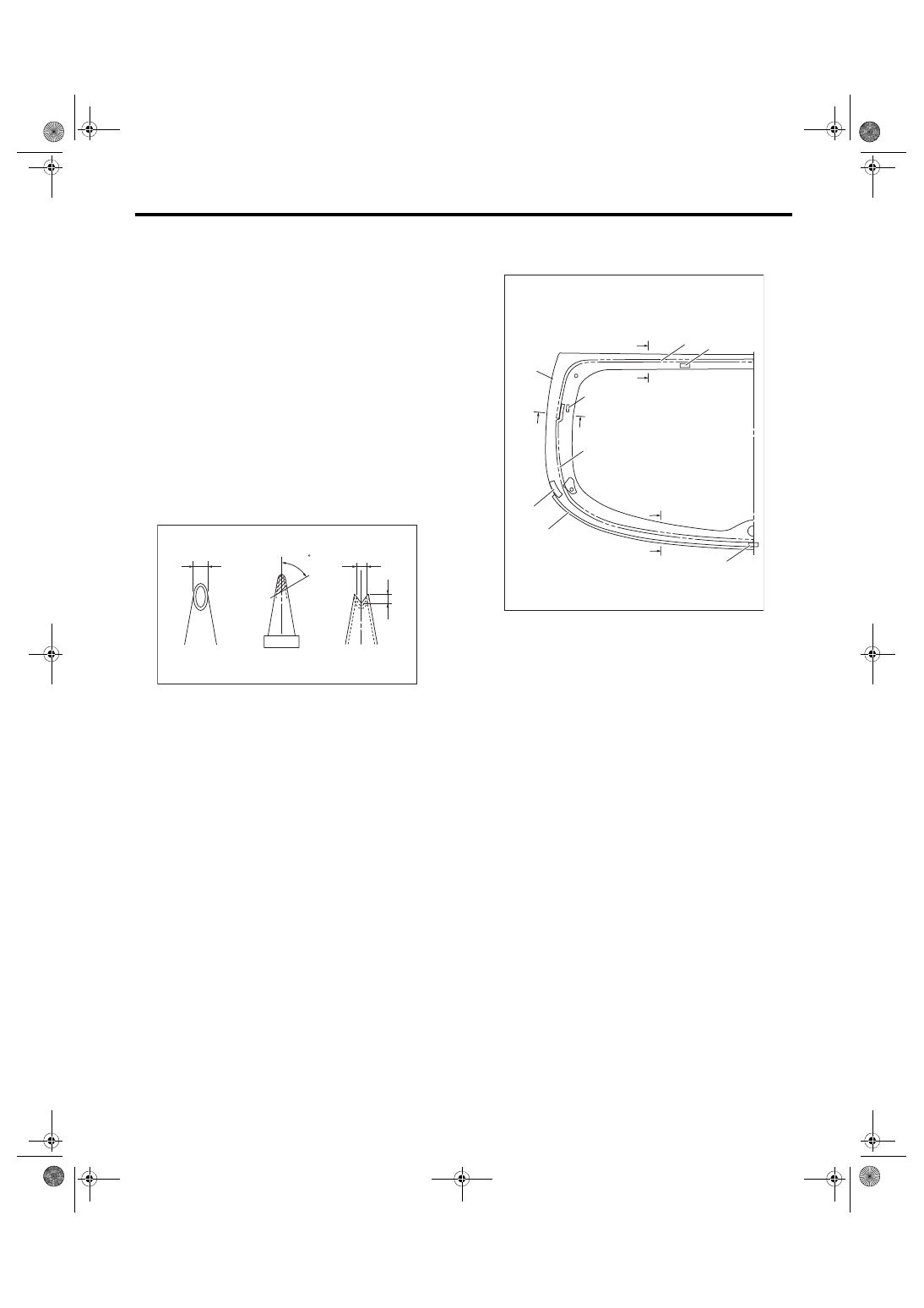

GW-28

Rear Gate Glass

GLASS/WINDOWS/MIRRORS

14.Rear Gate Glass

A: REMOVAL

1) Remove  the  roof  spoiler.  <Ref.  to  EI-41,  RE-

MOVAL, Roof Spoiler.>

2) Remove the rear wiper motor. <Ref. to WW-21,

REMOVAL, Rear Wiper Motor.>

3) Disconnect  the  connectors  from  rear  defogger

terminal.

4) Remove the rear gate glass in the same proce-

dure as for windshield glass. <Ref. to GW-23, RE-

MOVAL, Windshield Glass.>

B: INSTALLATION

1) Apply the primer to the glass and body sides in

the same procedure as for windshield glass. <Ref.

to GW-24, INSTALLATION, Windshield Glass.>

2) Fabricate the cartridge nozzle tip as shown and

set the sealant gun with the adhesive.

3) Install the molding.

4) Apply  adhesive  in  the  same  procedure  as  for

windshield  glass.  <Ref.  to  GW-24,  INSTALLA-

TION, Windshield Glass.>

(1) 10 mm (0.39 in)
(2) 8 mm (0.31 in)

GW-00494

(1)

(2)

(2)

60

(1) Glass
(2) Adhesive
(3) Molding
(4) Spacer
(5) Heat wire terminal
(6) Seal

(4)

(5)

(1)

A

A

C

C

B

B

(3)

(2)

(2)

GW-00713

(4)

(6)
