Outer Mirror Assembly

GLASS/WINDOWS/MIRRORS

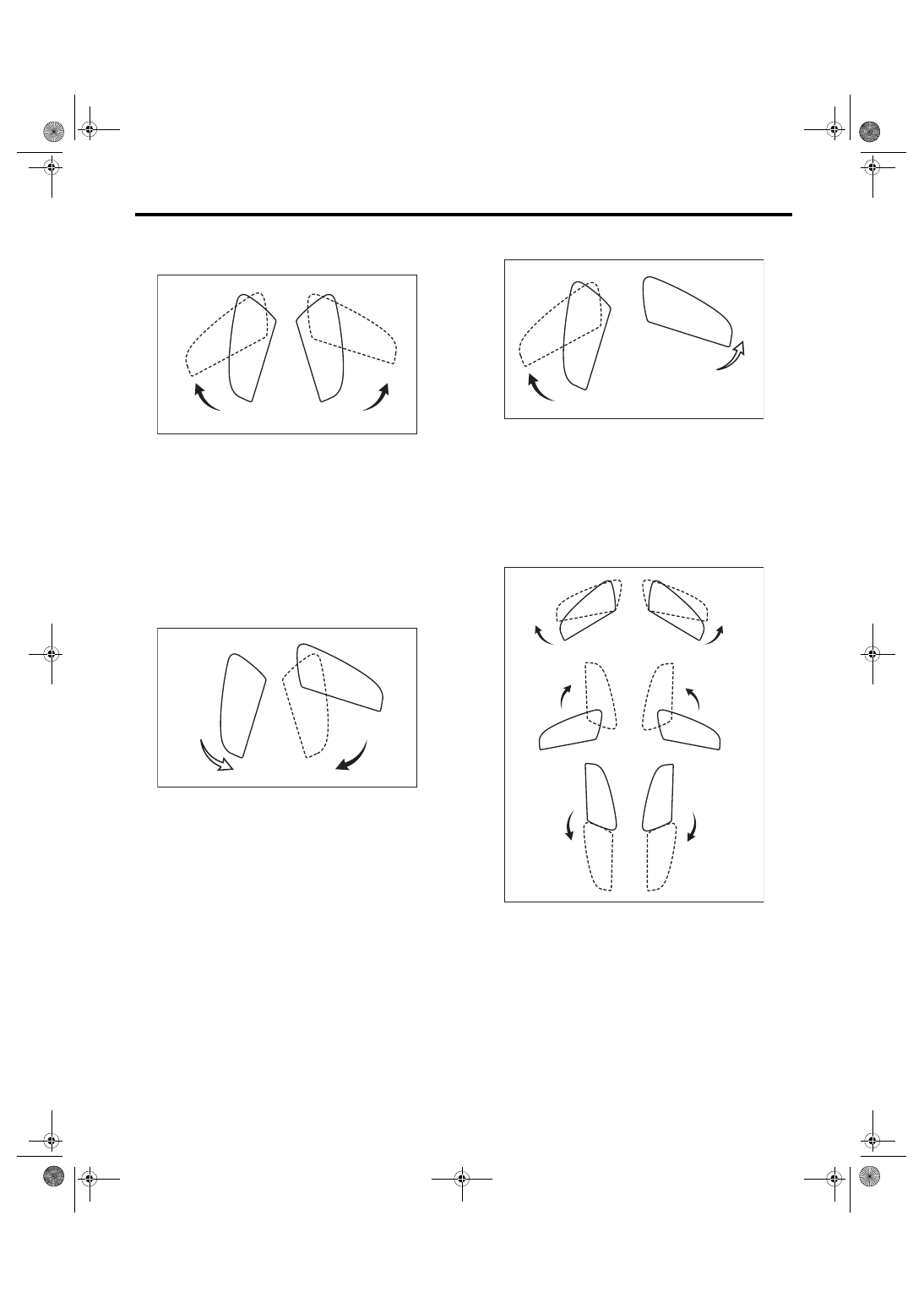

2) Check that the left and right outer mirror assem-

blies  with  the  folding  position  are  unfolded  by

pressing the folding switch.

3) Check the folding operation on one side.

(1) Manually set the outer mirror assembly on

one side from running position to folding posi-

tion.

(2) Check that the outer mirror assembly on the

other  side  is  folded  by  pressing  the  folding

switch.

(3) Check that loose fit condition does not exist

both in running position and in folding position

by operating the folding switch.

(4) Perform  the  inspection  on  left  and  right

sides.

4) Check the unfolding operation on one side

(1) Manually set the outer mirror assembly on

one side from folding position to running posi-

tion.

(2) Check that the outer mirror assembly on the

other side is returned to the running position by

pressing the folding switch.

(3) Check that loose fit condition does not exist

both in running position and in folding position

by operating the folding switch.

(4) Perform  the  inspection  on  left  and  right

sides.

5) Check the operation with the folding switch OFF

(1) With IG OFF, push the outer mirror assem-

bly from running position to the front by hand.

(2) With ACC ON or IG ON, it is unfolded to the

front and stops.

(3) With the outer mirror assembly unfolded to

the  front  and  stopped,  turn  on  the  folding

switch, and check that the outer mirror assem-

bly is folded.

GW-01344

GW-01345

(1)

(2)

GW-01346

(1)

(2)

GW-01347

(1)

(2)

(3)

(1)

(2)

(3)

GW-18

Outer Mirror Assembly

GLASS/WINDOWS/MIRRORS

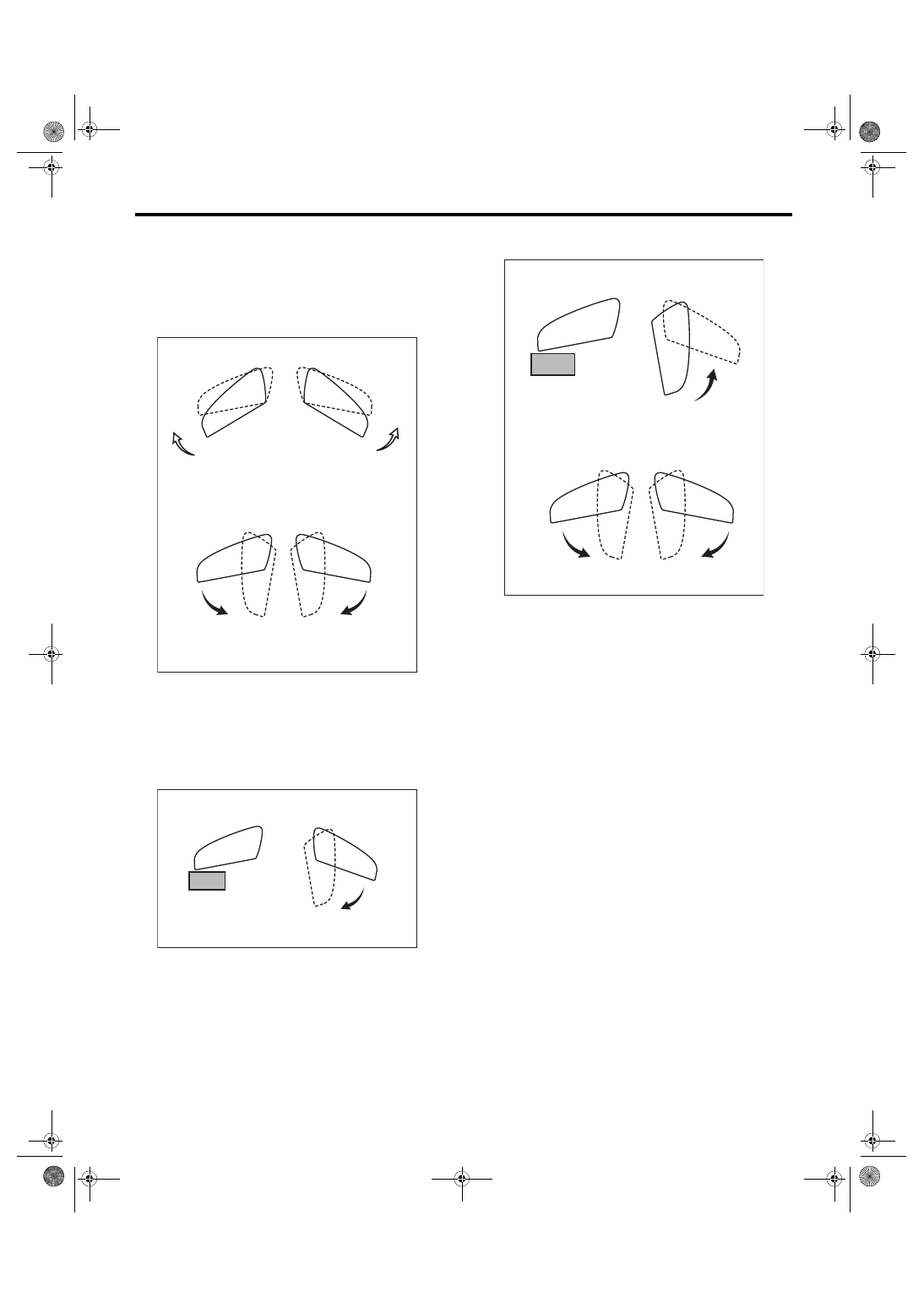

6) Check the operation with the folding switch ON

(1) With IG OFF, push the outer mirror assem-

bly from running position to the front by hand.

(2) When the ignition switch is turned from IG

OFF to ACC ON or IG ON, check that the outer

mirror assembly starts folding from where it is

pushed and goes all the way.

7) Check operation with obstacles

(1) Set an obstacle on the mirror side of the out-

er mirror assembly.

(2) Operate the folding switch, and check that

the  outer  mirror  assembly  with  an  obstacle  is

blocked and stopped and the other one is fold-

ed.

(3) After removing the obstacle, turn the folding

switch to OFF and set the running position.

(4) When the folding switch is turned on again,

check that the outer mirror assembly is set to

the folding position.

(5) Perform  the  inspection  on  left  and  right

sides.

GW-01348

(1)

(1)

(2)

(2)

GW-01349

GW-01350

GW-19

Outer Mirror

GLASS/WINDOWS/MIRRORS

9. Outer Mirror

A: REPLACEMENT

CAUTION:

• When removing the mirror, be careful not to

damage the back surface of mirror with a flat tip

screwdriver.

• When installing the mirror, insert the hooks

and clips securely.

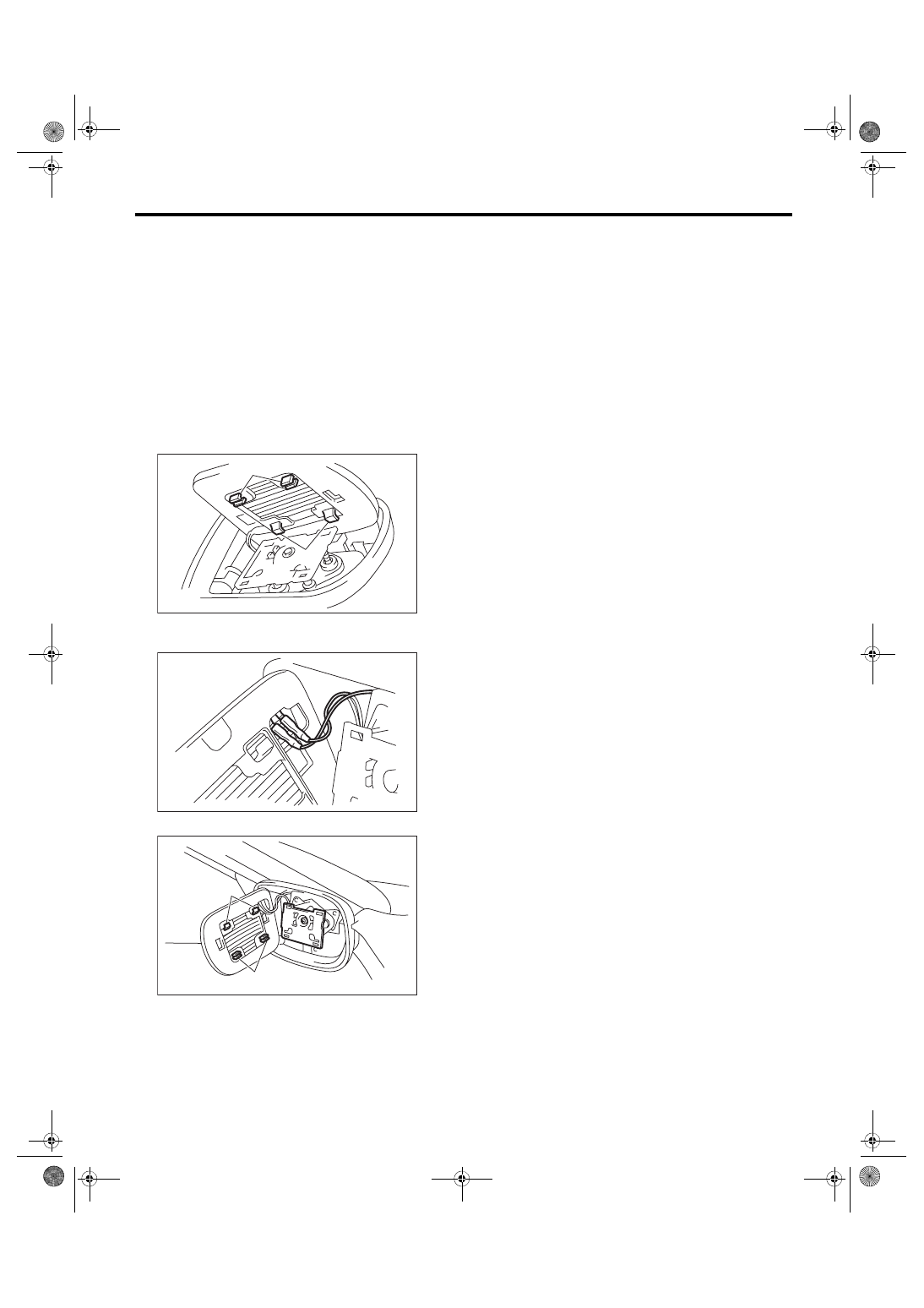

1) Face the mirror upward.

2) Disconnect the ground cable from battery. (Mod-

el with mirror heater)

3) Use a flat tip screwdriver to remove clips (A).

4) Lift the lower mirror up to remove hooks (B).

5) Disconnect  the  mirror  heater  connector  from

side of the mirror. (Model with mirror heater)

6) Catch the hooks (B) and install clips (A).

GW-00279

(A)

(B)

GW-00280

GW-00450

(B)

(A)

GW-20

Remote Control Mirror Switch

GLASS/WINDOWS/MIRRORS

10.Remote Control Mirror

Switch

A: REMOVAL

1) Remove the instrument panel lower cover. <Ref.

to EI-49, REMOVAL, Instrument Panel Lower Cov-

er.>

2) Remove  the  remote  control  mirror  switch  from

instrument panel lower cover.

B: INSTALLATION

Install each part in the reverse order of removal.

C: INSPECTION

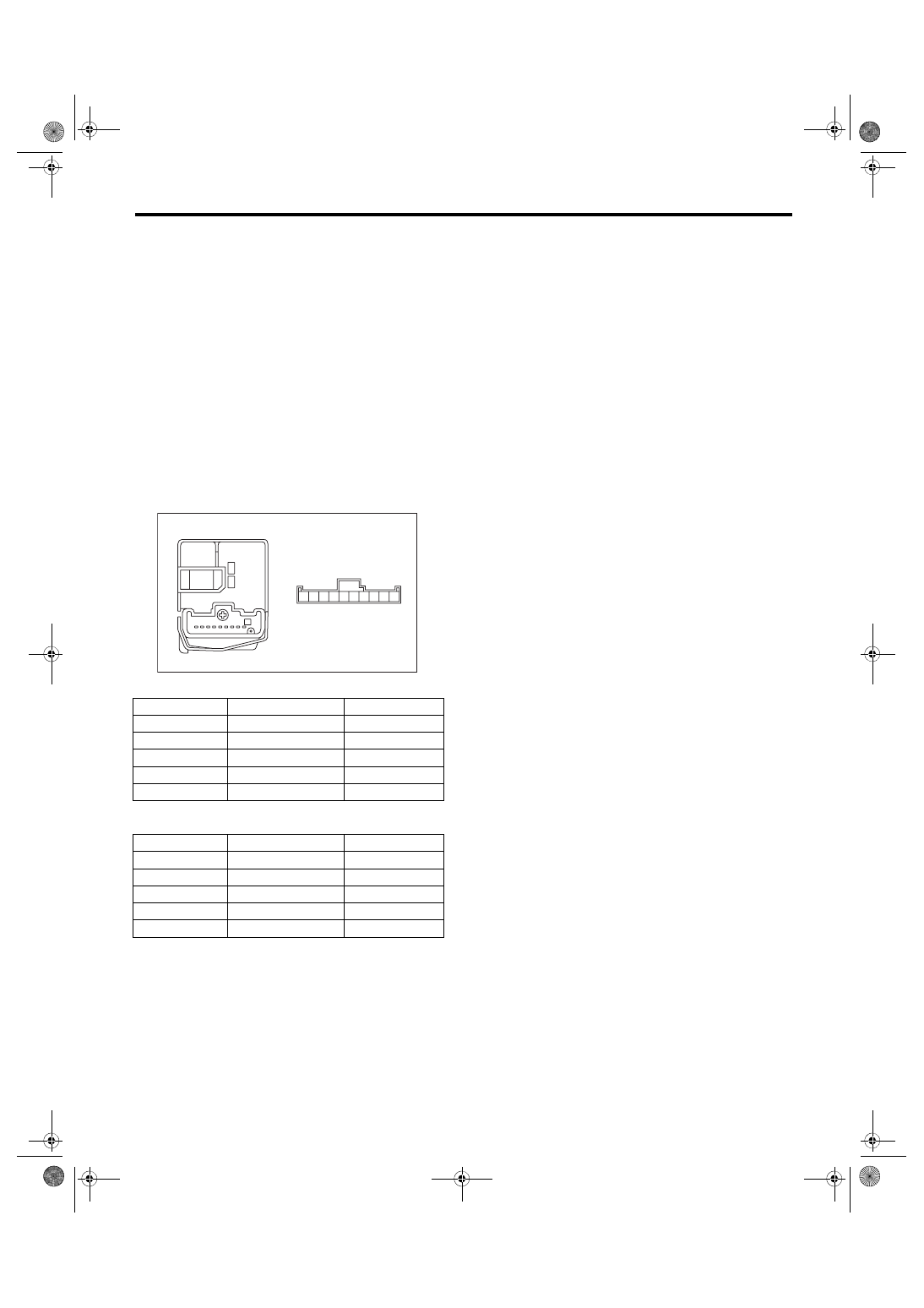

1) Disconnect the remote control mirror switch con-

nector.

2) Check  the  resistance  between  remote  control

mirror switch terminals.

• Switch the change over switch to the right side.

• Switch the change over switch to the left side.

3) Replace the remote control mirror switch if the

inspection result is not within the standard value.

Switch position

Terminal No.

Standard value

OFF

 —

1 MΩ or more

UP

8 and 3, 6 and 7

Less than 1 Ω

DOWN

8 and 6, 3 and 7

Less than 1 Ω

LEFT

8 and 2, 6 and 7

Less than 1 Ω

RIGHT

8 and 6, 2 and 7

Less than 1 Ω

Switch position

Terminal No.

Standard value

OFF

 —

1 MΩ or more

UP

8 and 4, 6 and 7

Less than 1 Ω

DOWN

8 and 6, 4 and 7

Less than 1 Ω

LEFT

8 and 5, 6 and 7

Less than 1 Ω

RIGHT

8 and 6, 5 and 7

Less than 1 Ω

1

2

3

4

5

6

7

8

9

10
