Subaru Impreza 3 / Impreza WRX / Impreza WRX STI. Manual - part 597

AC-47

In-Vehicle Sensor (Auto A/C Model)

HVAC SYSTEM (HEATER, VENTILATOR AND A/C)

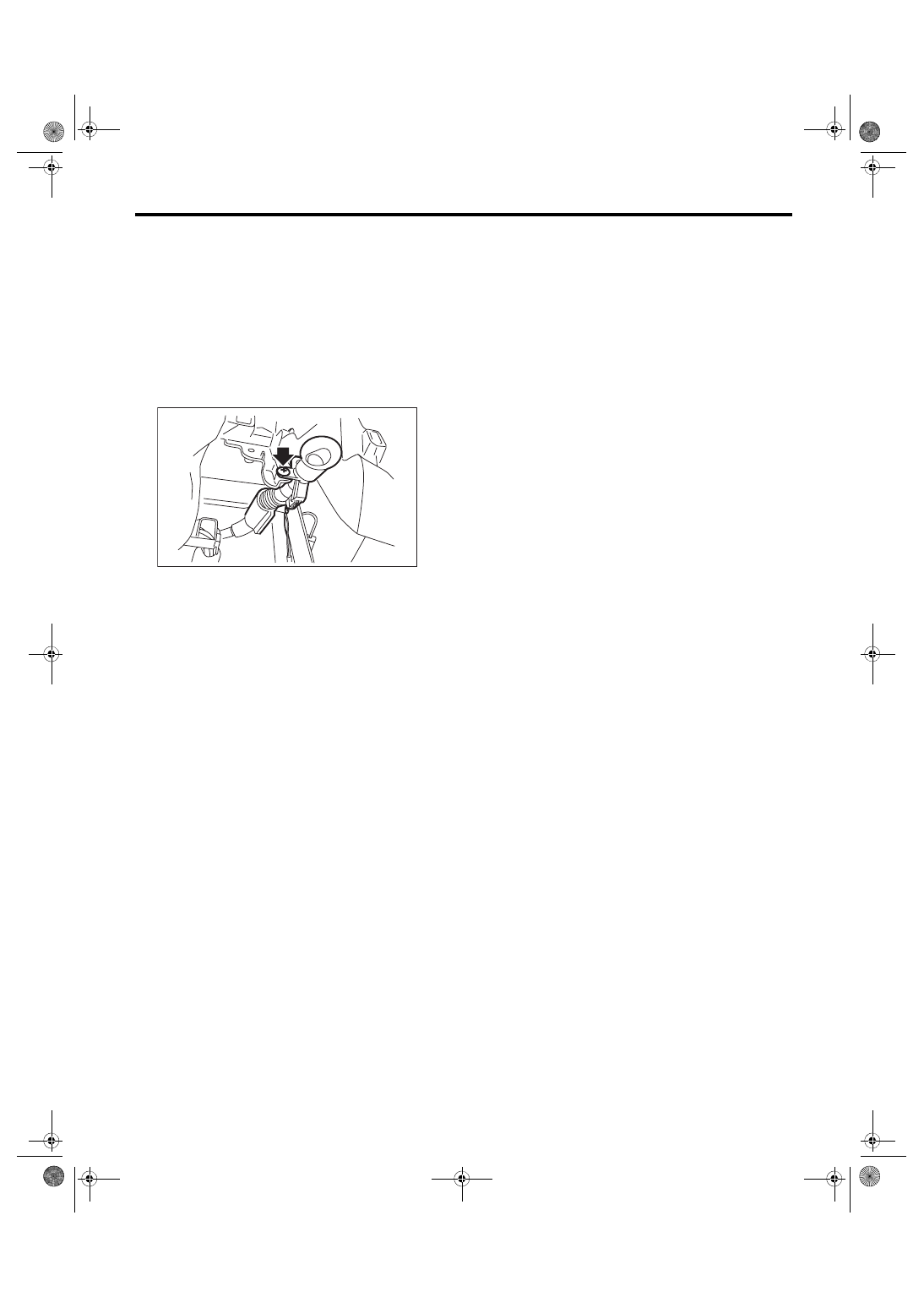

24.In-Vehicle Sensor (Auto A/C Model)

A: REMOVAL

CAUTION:

Be careful not to damage the sensors and interior trims when removing.

1) Disconnect the ground cable from battery.

2) Remove the instrument panel lower cover. <Ref. to EI-54, INSTRUMENT PANEL LOWER, REMOVAL,

Center Console.>

3) Remove the screws.

4) Disconnect the in-vehicle sensor connector and aspirator hose, and remove the in-vehicle sensor from the

instrument panel.

B: INSTALLATION

Install each part in the reverse order of removal.

AC-01811

AC-48

In-Vehicle Sensor (Auto A/C Model)

HVAC SYSTEM (HEATER, VENTILATOR AND A/C)

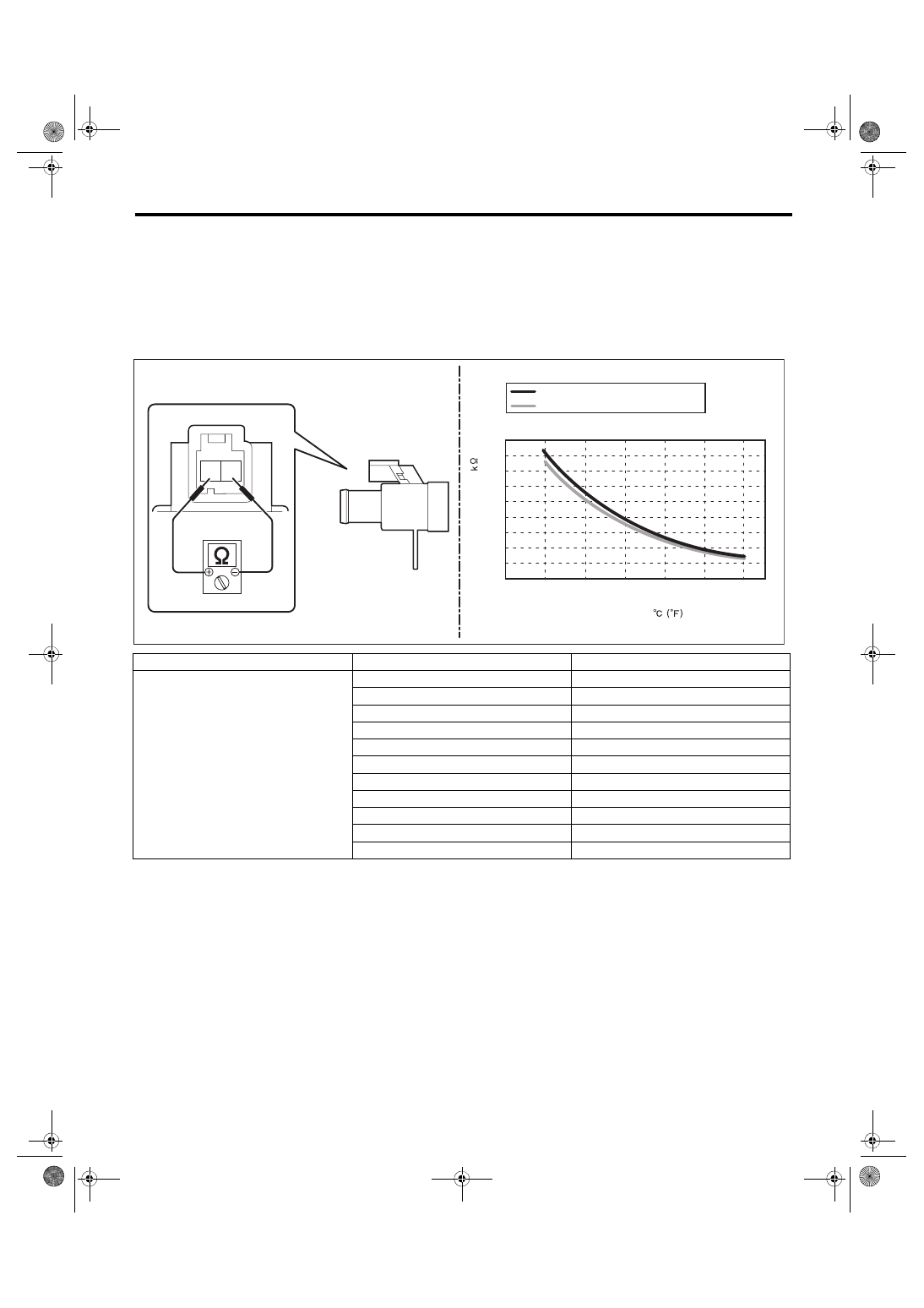

C: INSPECTION

UNIT INSPECTION
Preparation tool: Circuit tester

1) Check the resistance between in-vehicle sensor terminals.
CAUTION:

During inspection, be careful not to touch the sensor end in order to avoid misjudgment due to body

temperature.

2) Replace the in-vehicle sensor if the inspection result is not within the standard value.

Terminal No.

Inspection conditions

Standard

1 — 2

10°C

3.772 — 4.101 kΩ

15°C

3.096 — 3.338 kΩ

20°C

2.556 — 2.734 kΩ

25°C

2.121 — 2.251 kΩ

30°C

1.756 — 1.878 kΩ

35°C

1.462 — 1.574 kΩ

40°C

1.223 — 1.326 kΩ

45°C

1.028 — 1.122 kΩ

50°C

0.868 — 0.9542 kΩ

55°C

0.7363 — 0.8147 kΩ

60°C

0.6273 — 0.6984 kΩ

(140)

(122)

(104)

(86)

(68)

(50)

(32)

20

10

0

30

40

50

60

2 1

AC-02817

4.50

4.00

3.50

3.00

2.50

2.00

1.50

1.00

0.50

0.00

: STANDARD (MIN TOLERANCE)

: STANDARD (MAX TOLERANCE)

RESIST

ANCE

VALUE

TEMPERATURE

AC-49

Air Vent Grille

HVAC SYSTEM (HEATER, VENTILATOR AND A/C)

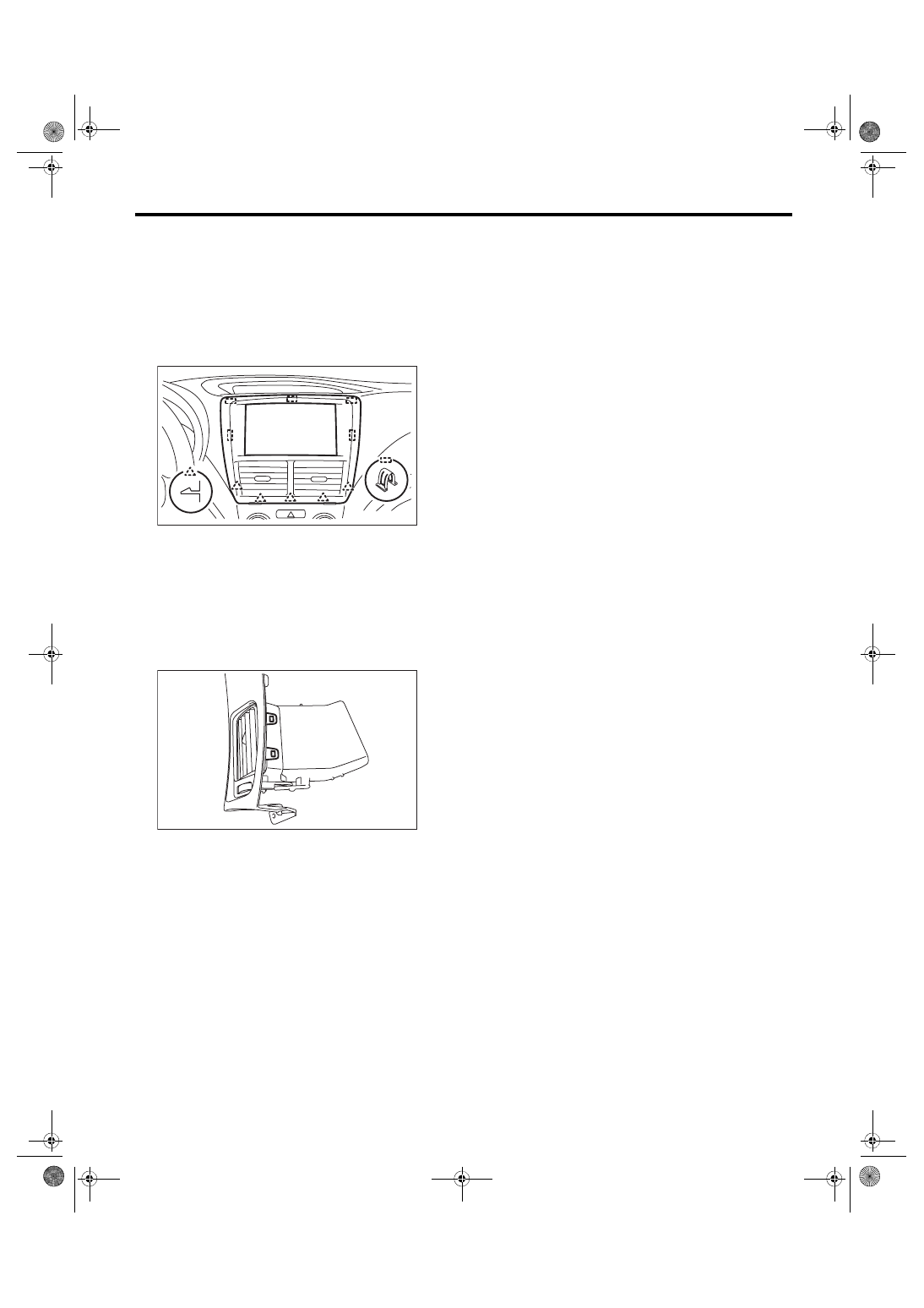

25.Air Vent Grille

A: REMOVAL

1. CENTER GRILLE

1) Insert a plastic remover into the slit at the bottom

of the center panel, to lift the panel.

2) Remove the claws and resin hook and then re-

move the center panel.

3) Remove the claws, and remove the air vent cen-

ter grille from the center panel.

2. SIDE GRILLE

1) Remove  the  ornament  panel.  <Ref.  to  EI-52,

ORNAMENT  PANEL,  REMOVAL,  Center  Con-

sole.>

2) Remove the claws, and remove the air vent side

grille.

B: INSTALLATION

Install each part in the reverse order of removal.

C: INSPECTION

1) Check that the direction and amount of air can

be adjusted smoothly, and if there is any faulty, re-

place the air vent grille.

2) Check that the adjustment can be maintained in

each position, and if there is any faulty, replace the

air vent grille.

EI-02012

AC-01753

AC-50

Heater Duct

HVAC SYSTEM (HEATER, VENTILATOR AND A/C)

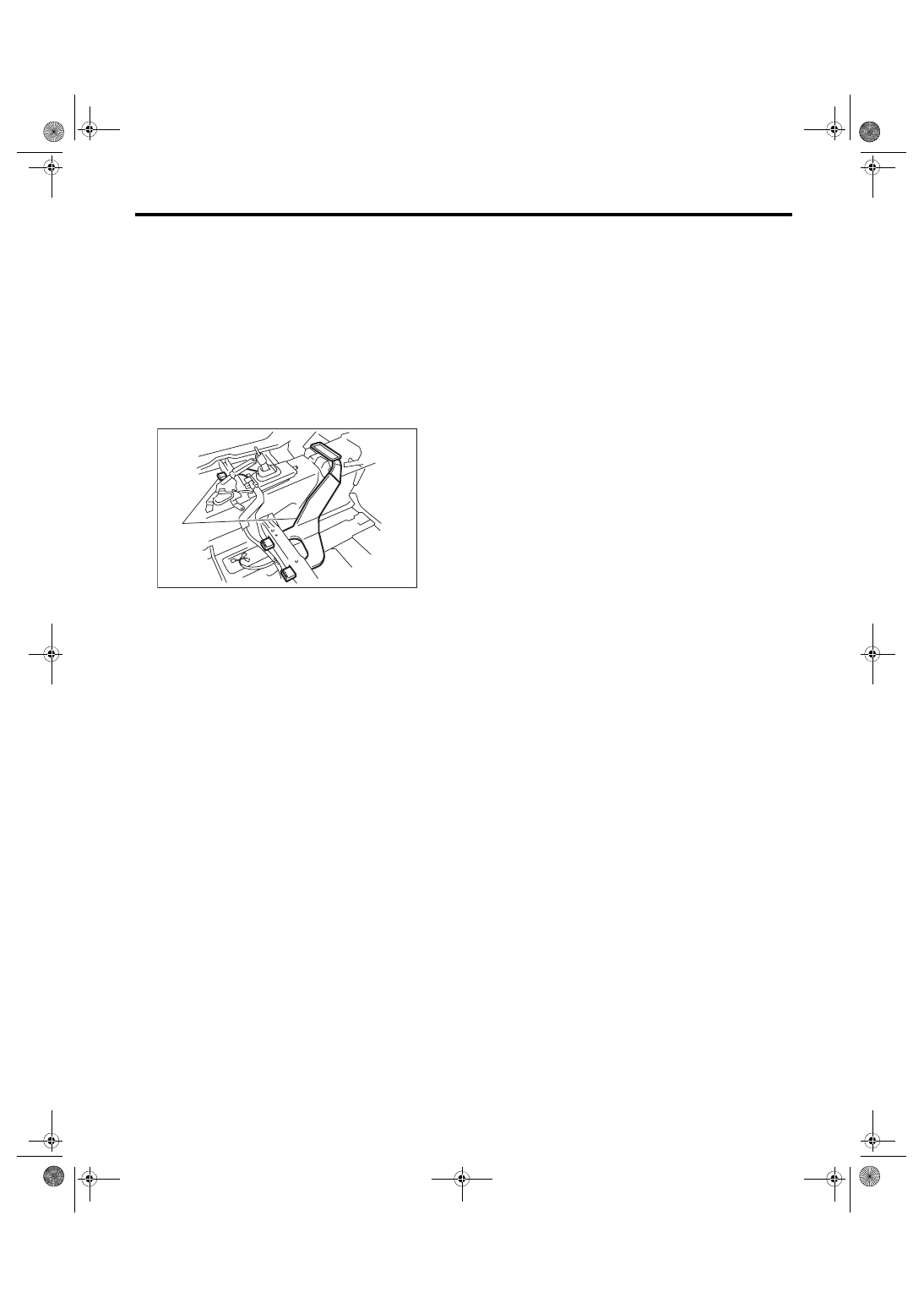

26.Heater Duct

A: REMOVAL

1. REAR HEATER DUCT

1) Remove  the  heater  and  cooling  unit.  <Ref.  to

AC-36, REMOVAL, Heater and Cooling Unit.>

2) Remove the front seats. <Ref. to SE-6, REMOV-

AL, Front Seat.>

3) Remove the lower inner trim (front). <Ref. to EI-

57, REMOVAL, Lower Inner Trim.>

4) Pull off the floor mat to remove the rear heater

duct center (A) and rear heater duct LH, RH (B).

B: INSTALLATION

Install each part in the reverse order of removal.

AC-00794

(A)

(B)
