AC-43

Pressure Switch (Triple Pressure Switch)

HVAC SYSTEM (HEATER, VENTILATOR AND A/C)

21.Pressure Switch (Triple Pressure Switch)

A: INSPECTION

1) Connect the manifold gauge to the service valve on the high-pressure side.

2) Disconnect the pressure switch connector.

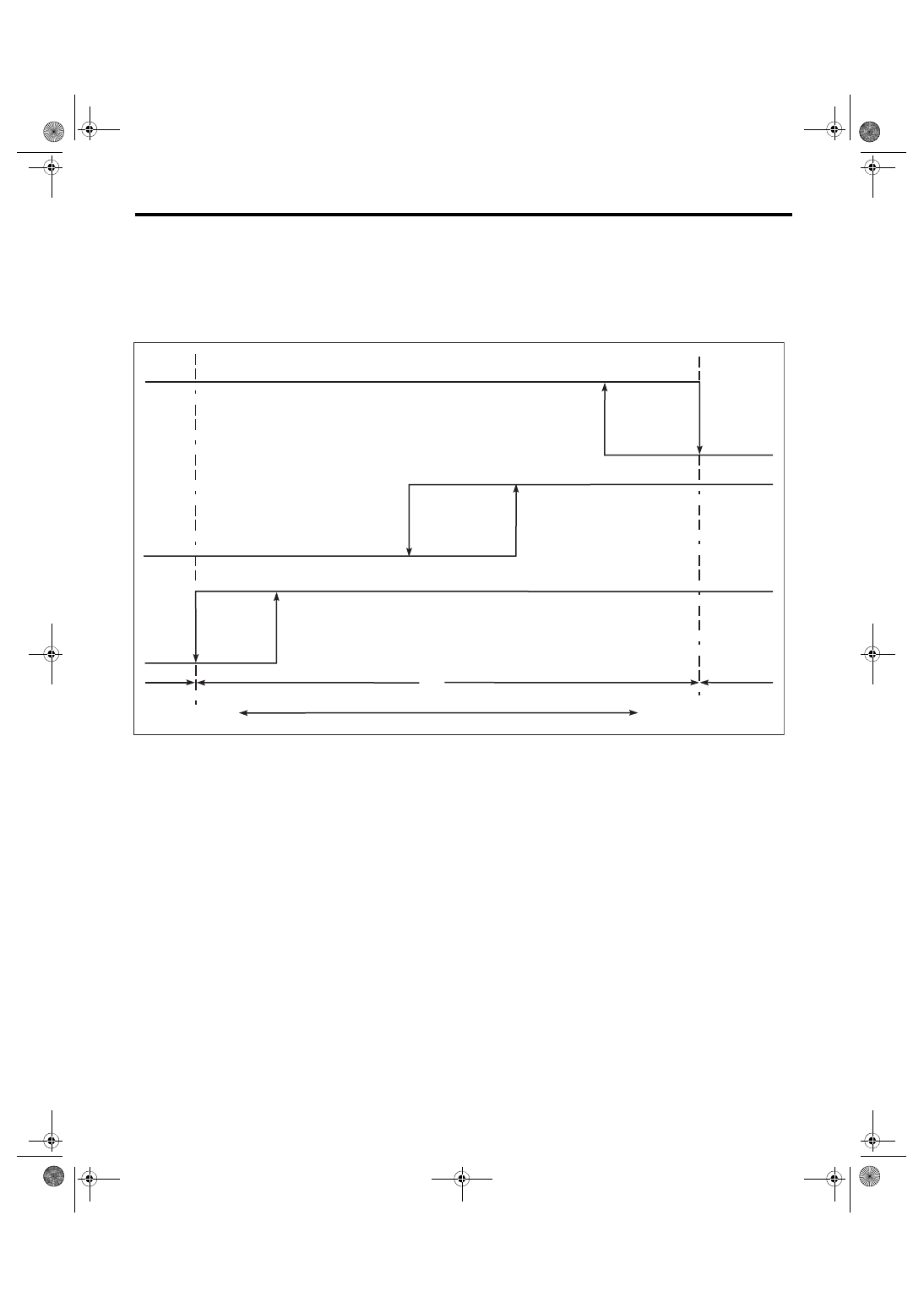

3) Start the air conditioner, and check the operating pressure of switch by turning the compressor (magnet

clutch) to ON/OFF. Operation of each switch is as follows.

NOTE:

• High  pressure  switch  turns  the  compressor  (magnet  clutch)  to  OFF  when  the  refrigerant  pressure  be-

comes extremely high to prevent the evaporator, air conditioner piping and expansion valve from getting

damaged or frozen, etc.

• Middle pressure switch effectively controls the radiator fan output by judging high load/low load in normal

range.

• The low pressure switch detects a refrigerant shortage and deactivates the compressor (magnet clutch) if

the refrigerant pressure is abnormally low. (Because any further compressor operation in such a state may

lead to compressor seizure)

(1)

High pressure switch

(6)

1,770±100 kPa
(18.05±1.02 kg/cm

2

, 256.65±14.5

psi)

(11) OFF

(2)

Middle pressure switch

(7)

1,470±120 kPa
(14.99±1.22 kg/cm

2

, 213.15±17.4

psi)

(12) Operative range of compressor

(3)

Low pressure switch

(8)

225±30 kPa
(2.30±0.31 kg/cm

2

, 32.6±4.3 psi)

(13) Inoperative range of compressor

(4)

2,350±200 kPa
(24.00±2.04 kg/cm

2

, 340.7±29.0

psi)

(9)

196±25 kPa
(2.0±0.25 kg/cm

2

, 28.4±3.6 psi)

(14) Low pressure

(5)

2,940±200 kPa
(29.98±2.04 kg/cm

2

, 426.3±29.0

psi)

(10) ON

(15) High pressure

AC-02346

(1)

(9)

(2)

(3)

(8)

(4)

(5)

(6)

(7)

(11)

(10)

(10)

(11)

(11)

(10)

(12)

(13)

(13)

(14)

(15)

AC-44

Ambient Sensor (Auto A/C Model)

HVAC SYSTEM (HEATER, VENTILATOR AND A/C)

22.Ambient Sensor (Auto A/C Model)

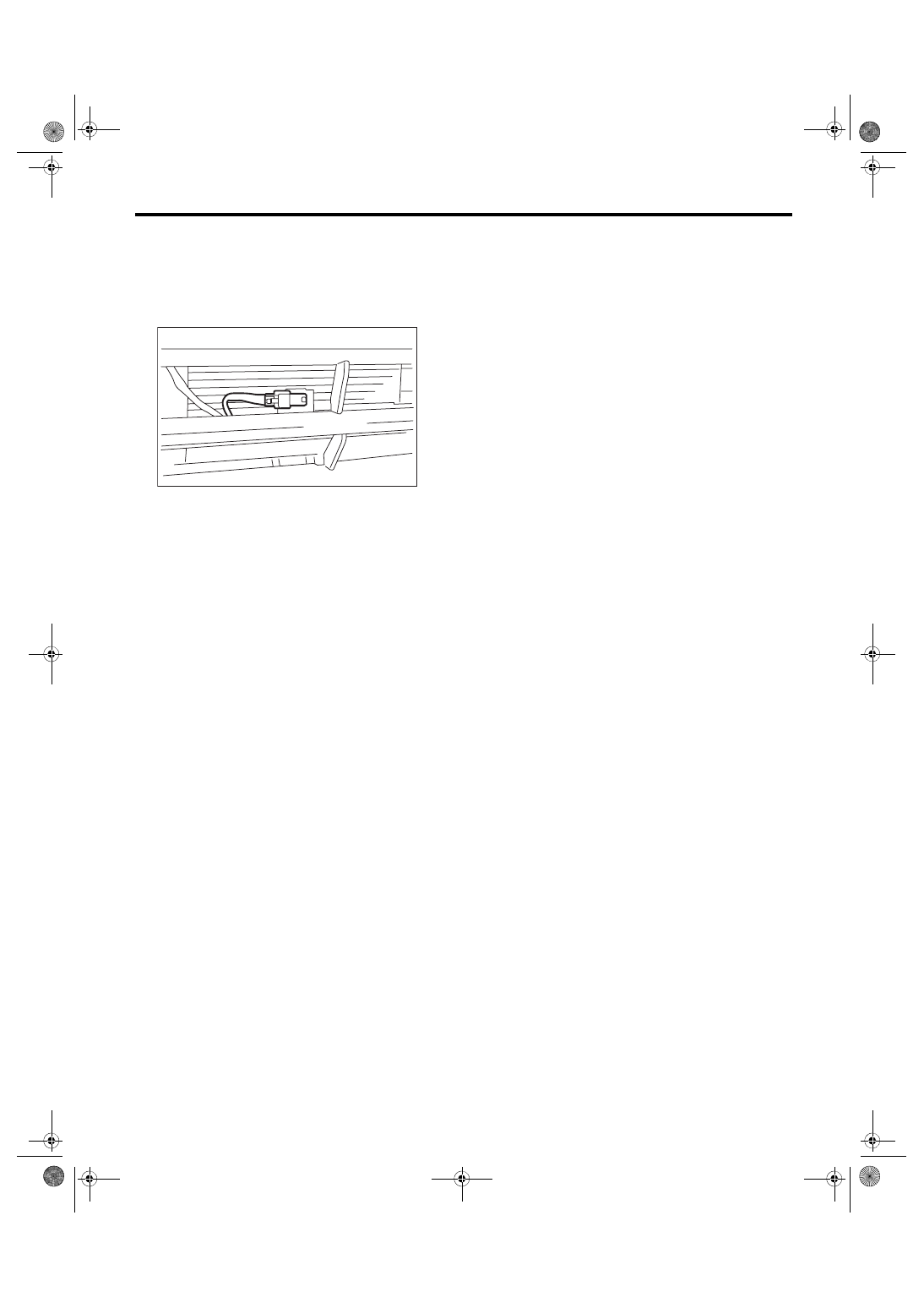

A: REMOVAL

1) Disconnect the ground cable from battery.

2) Disconnect the ambient sensor connector.

3) Remove the ambient sensor from the radiator lower panel.

B: INSTALLATION

Install each part in the reverse order of removal.

AC-03417

AC-45

Ambient Sensor (Auto A/C Model)

HVAC SYSTEM (HEATER, VENTILATOR AND A/C)

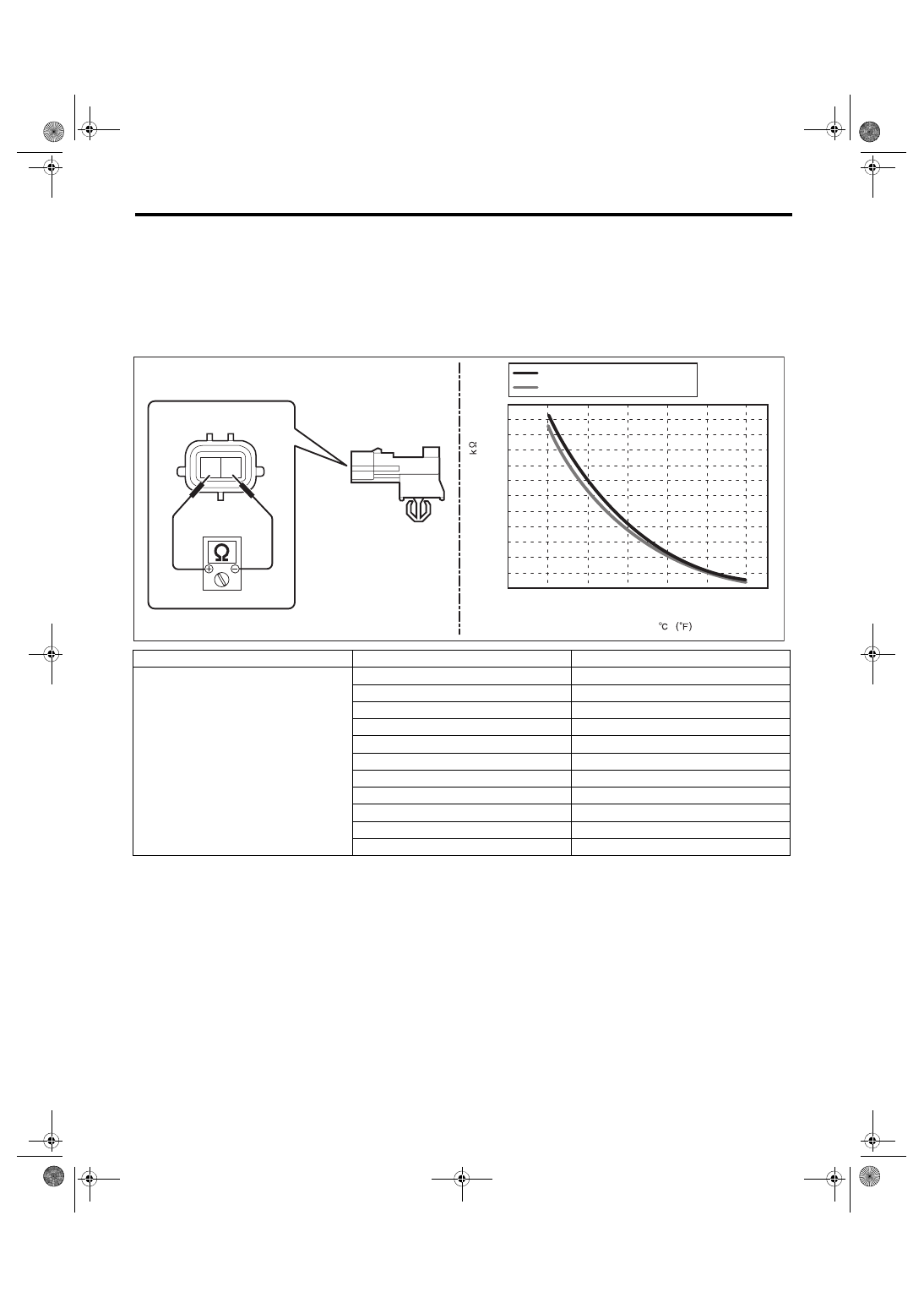

C: INSPECTION

Preparation tool: Circuit tester

1) Visually check the ambient sensor for dirt or damage, and clean or replace as necessary.

2) Check the resistance between ambient sensor terminals.
CAUTION:

During inspection, be careful not to touch the sensor end in order to avoid misjudgment due to body

temperature.

3) Replace the ambient sensor if the inspection result is not within the standard value.

Terminal No.

Inspection conditions

Standard

1 — 2

10°C

5.82 — 6.18 kΩ

15°C

4.58 — 4.87 kΩ

20°C

3.64 — 3.86 kΩ

25°C

2.91 — 3.09 kΩ

30°C

2.35 — 2.49 kΩ

35°C

1.9 — 2.02 kΩ

40°C

1.56 — 1.65 kΩ

45°C

1.28 — 1.36 kΩ

50°C

1.06 — 1.12 kΩ

55°C

0.88 — 0.93 kΩ

60°C

0.74 — 0.78 kΩ

(140)

(122)

(104)

(86)

(68)

(50)

60

50

40

30

0
(32)

10

20

2 1

AC-03187

0.50

1.00

1.50

2.00

2.50

3.00

3.50

4.00

4.50

5.00

5.50

6.00

6.50

TEMPERATURE

RESIST

ANCE

VALUE

: STANDARD (MIN TOLERANCE)

: STANDARD (MAX TOLERANCE)

AC-46

Sunload Sensor (Auto A/C Model)

HVAC SYSTEM (HEATER, VENTILATOR AND A/C)

23.Sunload Sensor (Auto A/C

Model)

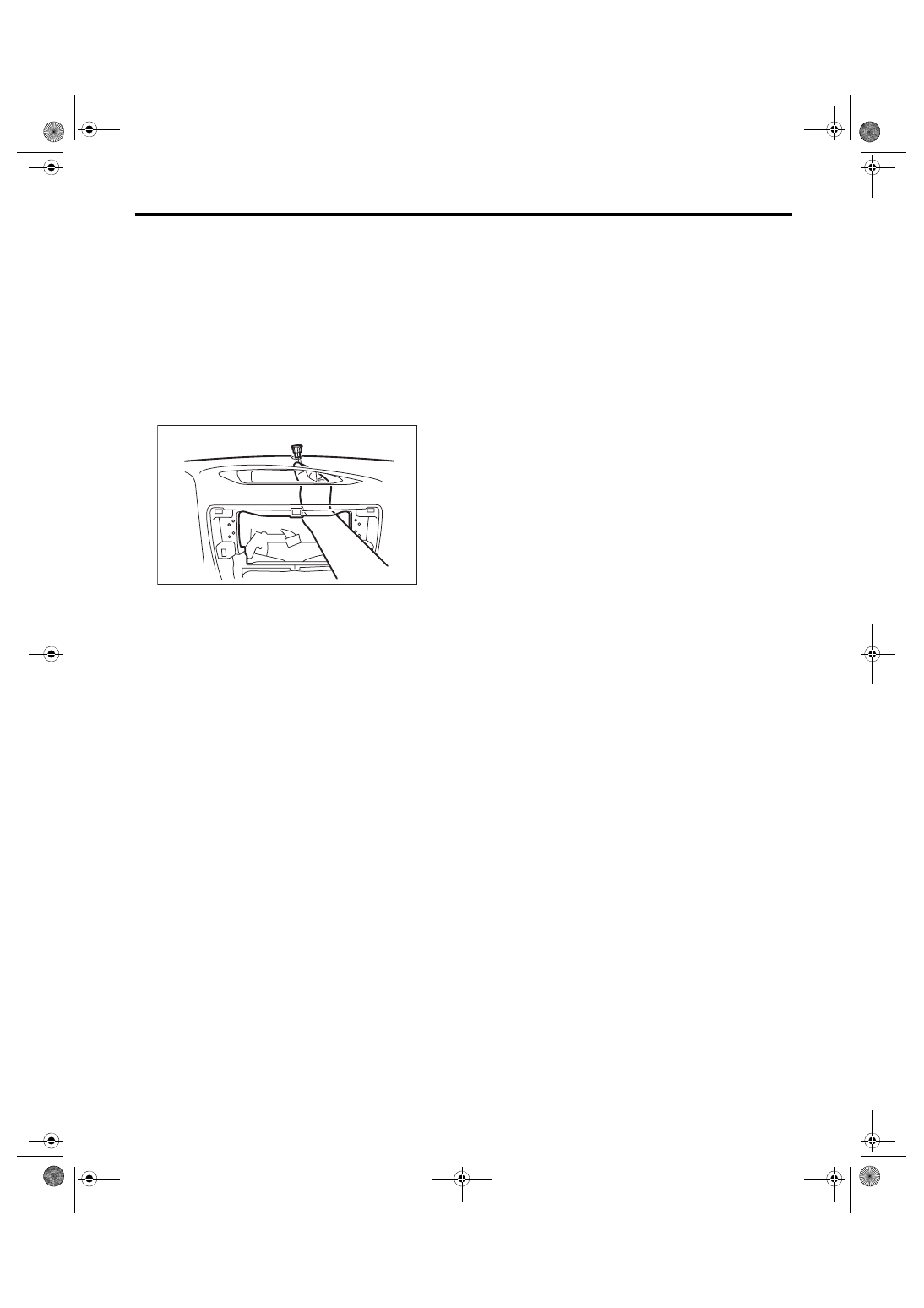

A: REMOVAL

1) Disconnect the ground cable from battery.

2) Remove the audio. (model with audio) <Ref. to

ET-6, REMOVAL, Audio.>

3) Remove the navigation unit. (model with naviga-

tion)  <Ref.  to  ET-14,  PROCEDURE,  Navigation

Body.>

4) Push out the sunload sensor from the back side

of the instrument panel.

5) Disconnect the harness connector and remove

the sunload sensor.
CAUTION:

Be  careful  not  to  damage  the  interior  trims

when removing the sensor.

B: INSTALLATION

Install each part in the reverse order of removal.

C: INSPECTION

Refer to “Sunload Sensor” of HVAC SYSTEM (AU-

TO  A/C)(DIAGNOSTICS).  <Ref.  to  AC(diag)-35,

SUNLOAD  SENSOR,  Diagnostic  Procedure  for

Sensors.>

AC-01872
