BR-49

Stop Light Switch

BRAKE

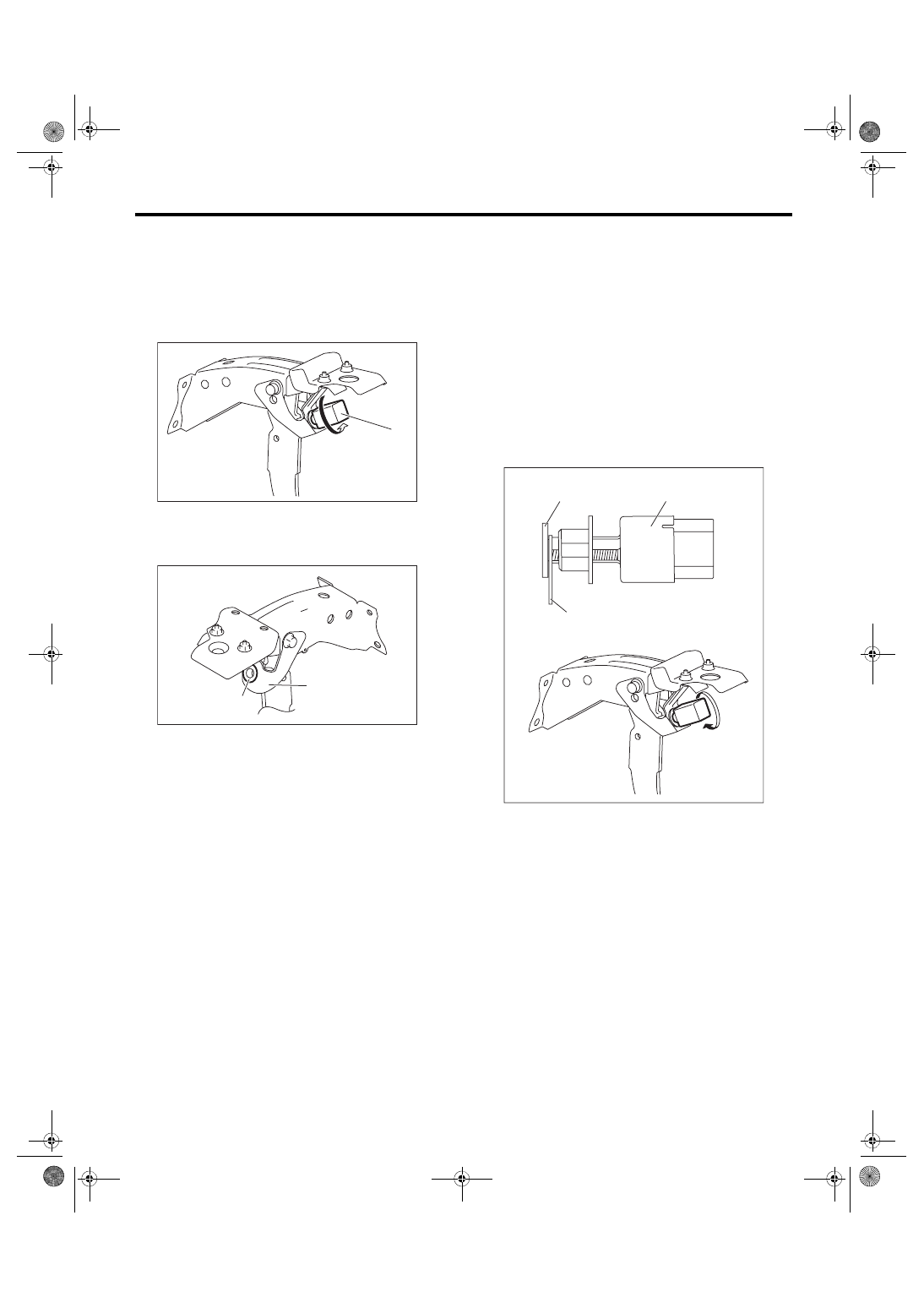

15.Stop Light Switch

A: REMOVAL

1) Disconnect the ground cable from battery.

2) Disconnect the stop light switch connector.

3) Turn  the  stop  light  switch  (1)  counterclockwise

and remove the stop light switch.

B: INSTALLATION

1) Make sure that the holder is securely installed to

the brake pedal bracket.

2) Install the stop light switch.
CAUTION:

• When pushing the stop light switch against

the spacer, do not apply excessive force.

• Tighten  the  stop  light  switch  with  a  turning

torque of 3.0 N·m (0.31 kgf-m, 2.2 ft-lb) or less.

(1) Prepare the spacer (a) with approx. 0.5 mm

(0.020 in) in thickness.

(2) Align  the  groove  of  holder  with  the  cutout

portion of stop light switch push rod.

(3) While pulling up the brake pedal toward you,

set the spacer (a) between the stopper (b) and

stop light switch (c).

(4) Insert  the  stop  light  switch  (c)  and  turn  it

clockwise by 45° to secure.

(1) Holder
(2) Brake pedal bracket

(1)

BR-00671

BR-00680

(1)

(2)

BR-01218

(b)

(c)

(a)

BR-50

Stop Light Switch

BRAKE

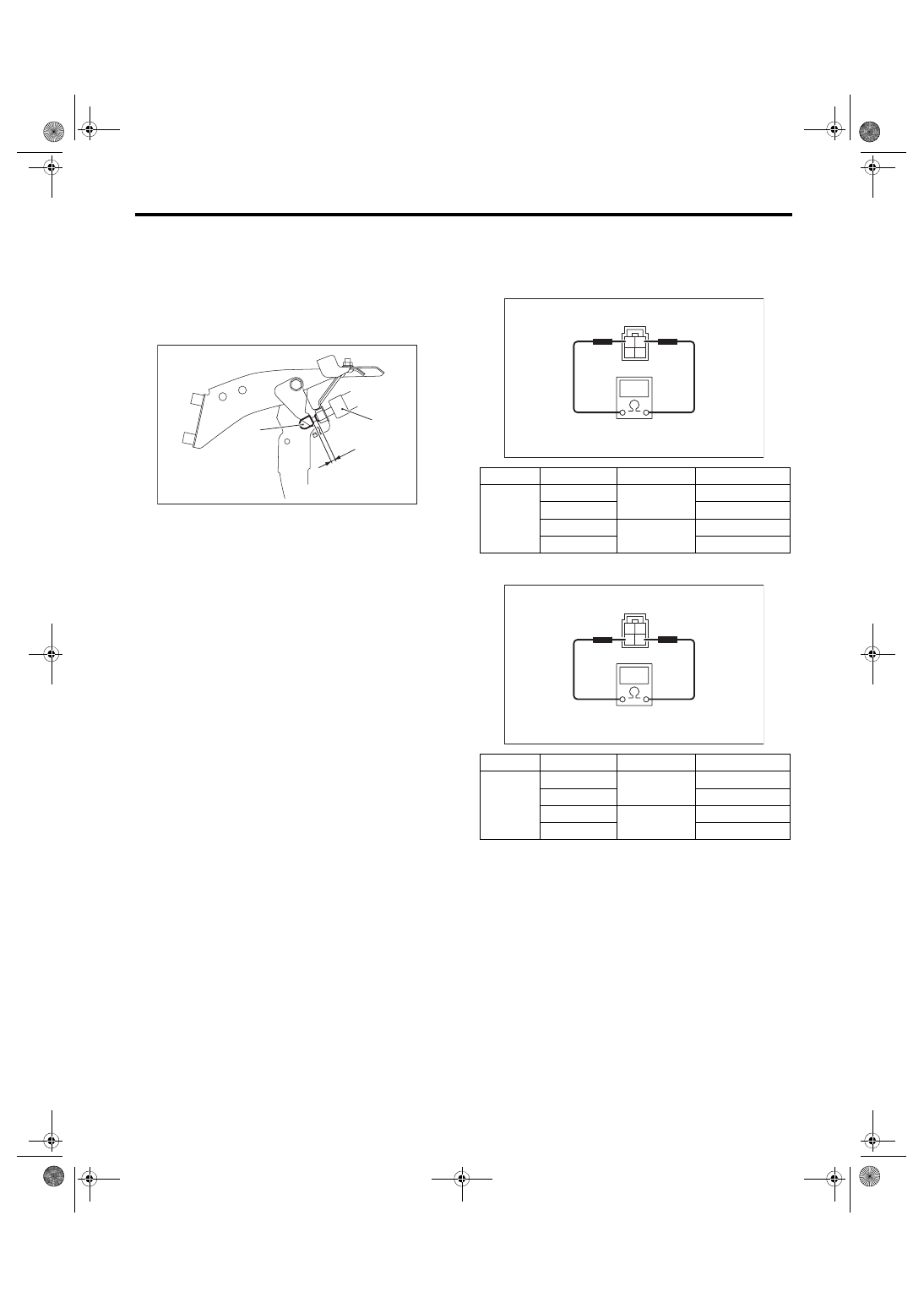

3) Remove the spacer (a).

4) Pull up the brake pedal and make sure that the

clearance  (A)  between  the  stop  light  switch  end

and the stopper is 1.5 — 2.5 mm (0.06 — 0.1 in).
Stop light switch clearance (A):

Standard

1.5 mm — 2.5 mm (0.06 in — 0.1 in)

5) Connect the stop light switch connector.

6) Connect the battery ground terminal.

7) Check that the brake light operate properly.
NOTE:

Operate the brake pedal by 5 mm (0.2 in) or more,

check that the stop light illuminates.

8) Check the stop light switch operation.

(1) Turn to IG OFF and connect the Subaru Se-

lect Monitor.

(2) Turn to IG ON and display the data of the

“Brake  Switch”  and  “Pressure  Sensor  Output”

according to the Subaru Select Monitor display.

(3) Check that the stop light switch is OFF with

the brake pedal not depressed.

(4) Quickly depress the brake pedal 5 times.

(5) Slowly release the brake pedal depressed at

the fifth time and check that the master cylinder

pressure is within the standard value when the

stop light switch changes from OFF to ON.

Specification:

Less than 1 Mpa (10 bar)

C: INSPECTION

1) Measure  the  resistance  between  stop  light

switch terminals.

• 5 door model

• 4 door model

2) Replace the stop light switch if the inspection re-

sult is not within the standard value.

(b) Stopper

(c) Stop light switch

BR-01220

(c)

(b)

(A)

Switch

Pedal

Terminal No.

Standard

Stop light

Released

1 and 2

1 MΩ or more

Depressed

Less than 1 Ω

Released

3 and 4

Less than 1 Ω

Depressed

1 MΩ or more

Switch

Pedal

Terminal No.

Standard

Stop light

Released

3 and 4

1 MΩ or more

Depressed

Less than 1 Ω

Released

1 and 2

Less than 1 Ω

Depressed

1 MΩ or more

3

4

1

2

LI-00840

3

4

1

2

LI-00841

BR-51

Hill Start Assist

BRAKE

16.Hill Start Assist

A: NOTE

For procedure and diagnosis procedure of each component in the hill start assist, refer to the respective sec-

tion.

• VEHICLE DYNAMICS CONTROL (VDC): <Ref. to VDC-2, General Description.>

• VEHICLE DYNAMICS CONTROL (VDC) (DIAGNOSTICS): <Ref. to VDC(diag)-2, Basic Diagnostic Pro-

cedure.>

B: OPERATION

1. HILL START ASSIST OFF MODE (6 MT MODEL)

CAUTION:

• Hill start auxiliary function by brake force does not operate when turning the hill start assist func-

tion to OFF. Be sure to perform the hill start operation with parking brake.

• Hill start assist warning light always illuminates to inform that the hill start assist does not operate

during hill start assist OFF mode.

1) Park the vehicle on a level surface, and apply the parking brake.

2) Stop the engine.

3) Restart the engine.

4) After restarting the engine, check that the ABS and VDC warning light go off and brake warning light illu-

minates.

5) Continue to push the VDC mode change switch with the engine starting condition.

6) VDC warning light & VDC multi mode indicator light illuminate to yellow from green, and after 8 seconds,

VDC warning light & VDC multi mode indicator light go off.

7) Within 5 seconds after going off the VDC warning light & VDC multi mode indicator light, release the VDC

mode change switch and push the VDC mode change switch once again within 2 seconds.

8) Hill start assist warning light illuminates.

9) Stop the engine.

BR-52

Hill Start Assist

BRAKE

10) Restart the engine.
NOTE:

• Hill start assist function can not be turned to OFF until restarting the engine.

• In case of wrong operation procedure, stop the engine and start from the step (1) again.

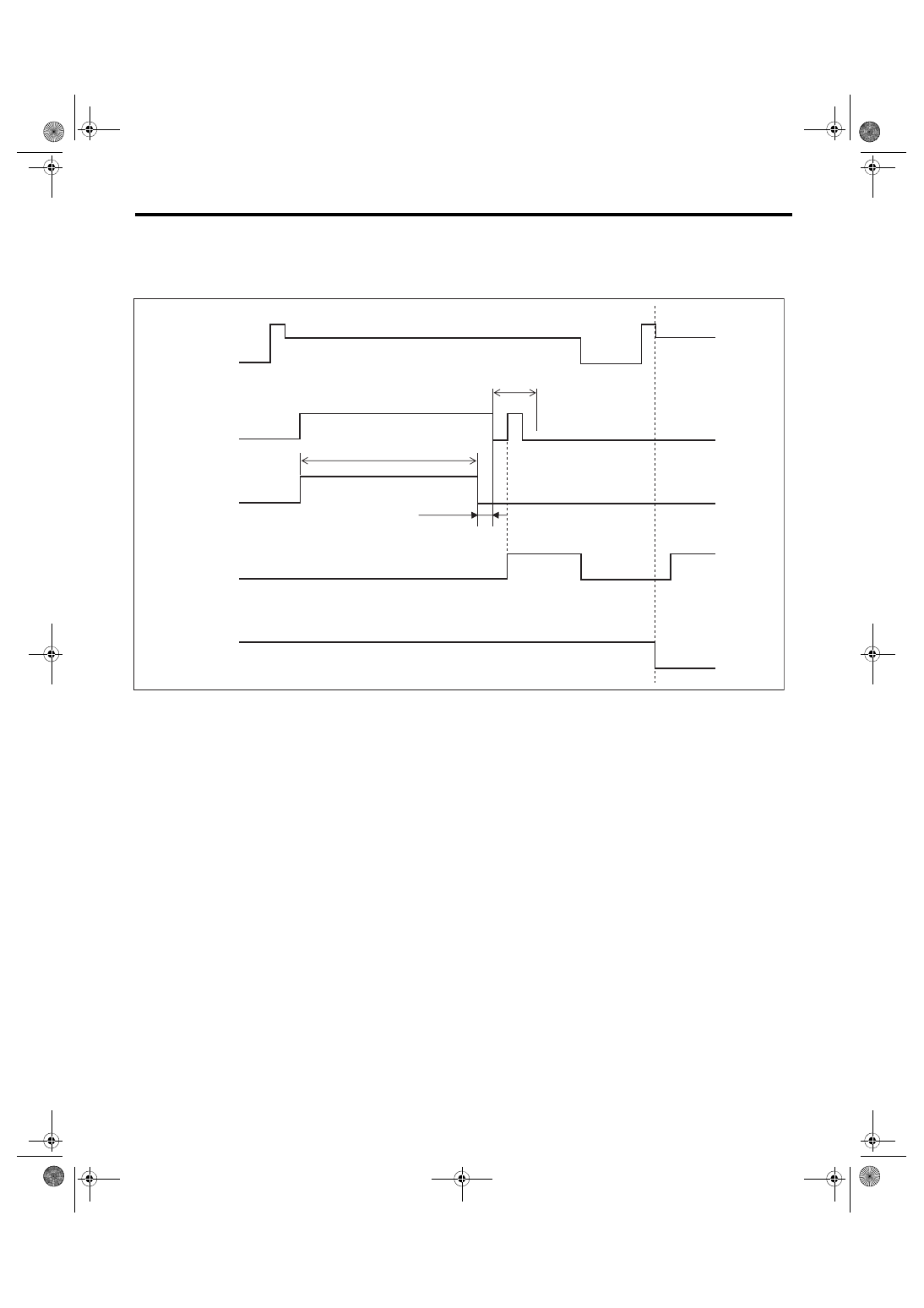

(1)

Ignition key

(6)

2 seconds or less

(11) Hill start assist warning light

(2)

OFF

(7)

VDC warning light & VDC multi
mode indicator light

(12) Yellow illumination

(3)

Start

(8)

Approx. 8 seconds (until the (7)
stops appearing)

(13) Hill start assist function

(4)

ON

(9)

Change to yellow illumination from
green illumination.





(5)

VDC mode change switch

(10) 5 seconds or less





VDC00689

(1)

(2)

(2)

(2)

(2)

(2)

(2)

(4)

(4)

(4)

(12)

(12)

(2)

(2)

(2)

(4)

(9)

(10)

(8)

(3)

(3)

(4)

(6)

(4)

(4)

(5)

(7)

(11)

(13)
