BR-53

Hill Start Assist

BRAKE

2. RETURNING OF HILL START ASSIST OFF MODE (6 MT MODEL)

NOTE:

Operation procedure for returning from the hill start assist OFF mode.

1) Park the vehicle on a level surface, and apply the parking brake.

2) Stop the engine.

3) Restart the engine.

4) After restarting the engine, check that the ABS and VDC warning light go off and brake warning light illu-

minates.

5) Continue to push the VDC mode change switch with the engine starting condition.

6) VDC warning light & VDC multi mode indicator light illuminate to yellow from green, and after 8 seconds,

VDC warning light & VDC multi mode indicator light go off.

7) Within 5 seconds after going off the VDC warning light & VDC multi mode indicator light, release the VDC

mode change switch and push the VDC mode change switch once again within 2 seconds.

8) Hill start assist warning light goes off.

9) Stop the engine.

10) Restart the engine.
NOTE:

• Hill start assist function does not return until restarting the engine.

• In case of wrong operation procedure, stop the engine and start from the step (1) again.

BR-54

General Diagnostic Table

BRAKE

17.General Diagnostic Table

A: INSPECTION



Trouble and possible cause

Corrective action

1. Insufficient braking (1) Fluid leakage from the hydraulic mechanism

Repair or replace. (cup, piston seal, piston
boot, master cylinder piston kit, pipe or
hose)

(2) Entry of air into the hydraulic mechanism

Bleed air.

(3) Wear, deteriorated surface material, water or fluid on
lining

Replace, grind or clean.

(4) Improper operation of master cylinder, disc caliper,
brake booster or check valve

Repair or replace.

2. Unstable or uneven
braking

(1) Fluid on lining or rotor

Correct the cause of fluid leakage, and
clean or replace.

(2) Rotor defective

Repair or replace the rotor.

(3) Improper lining contact, deteriorated surface, deterio-
rated or worn lining material

Repair by grinding, or replace.

(4) Deformed back plate

Repair or replace.

(5) Overinflation of tires

Adjust the air pressure.

(6) Defective wheel alignment

Adjust alignment.

(7) Loose back plate or support installation bolt

Tighten to the specified torque.

(8) Faulty wheel bearing

Replace.

(9) Defective hydraulic system

Replace the cylinder, brake pipe or hose.

(10) Unstable performance of the parking brake

Check, adjust or replace the rear brake and
cable system.

3. Excessive pedal
stroke

(1) Entry of air into the hydraulic mechanism

Bleed air.

(2) Excessive play in the master cylinder push rod

Adjust.

(3) Fluid leakage from the hydraulic mechanism

Repair or replace. (cup, piston seal, piston
boot, master cylinder piston kit, pipe or
hose)

(4) Improper lining contact or worn lining

Repair or replace.

4. Brake dragging or
improper brake
return

(1) Insufficient pedal play

Adjust play.

(2) Improper master cylinder return

Clean or replace the cylinder.

(3) Clogged hydraulic system

Replace.

(4) Improper return or adjustment of parking brake

Repair or adjust.

(5) Weakened spring tension or breakage of shoe return
spring

Replace the spring.

(6) Improper disc caliper operation

Repair or replace.

(7) Faulty wheel bearing

Replace.

5. Brake noise (1)
(creaking sound)

(1) Hardened or deteriorated brake pad

Replace the pad.

(2) Worn brake pad

Replace the pad.

(3) Loose back plate or support installation bolt

Tighten to the specified torque.

(4) Loose wheel bearing

Tighten to the specified torque.

(5) Dirty rotor

Clean the rotor, or clean and replace brake
assembly.

6. Brake noise (2)
(hissing sound)

(1) Worn brake pad

Replace the pad.

(2) Improperly installed pad

Correct or replace the pad.

(3) Loose or bent rotor

Retighten or replace.

7. Brake noise (3)
(click sound)

Excessively worn pad or support

Replace the pad or the support.

PARKING BRAKE

PB

Page

1.

General Description  ...................................................................................2

2.

Parking Brake Lever ...................................................................................4

3.

Parking Brake Cable  ..................................................................................5

4.

Parking Brake Assembly (Rear Disc Brake)  ..............................................6

5.

General Diagnostic Table ...........................................................................9

PB-2

General Description

PARKING BRAKE

1. General Description

A: SPECIFICATION

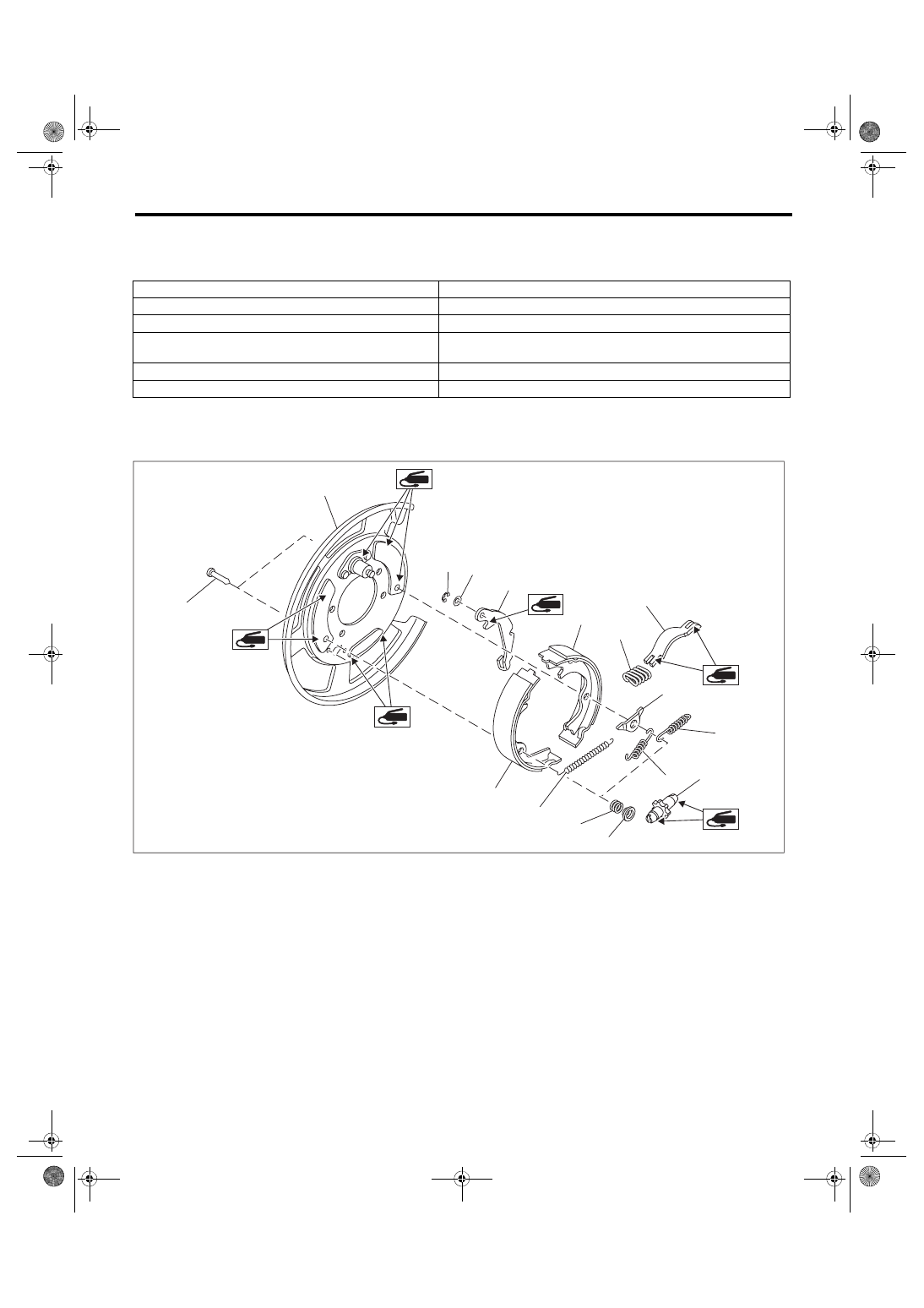

B: COMPONENT

1. PARKING BRAKE (REAR DISC BRAKE)

Model

Rear disc brake

Type

Mechanical, drum in disc rear brakes

Effective drum diameter

mm (in)

190 (7.48)

Lining dimensions
(Length × Width × Thickness)

mm (in)

165.8 × 30.0 × 2.8

(6.53 × 1.181 × 0.11)

Clearance adjustment

Manual adjustment

Lever stroke

Notches/N (kgf, lbf)

7 — 8/200 (20.4, 45)

(1)

Back plate

(7)

Strut

(13) Shoe hold-down cup

(2)

Retainer

(8)

Shoe guide plate

(14) Shoe hold-down spring

(3)

Lever

(9)

Primary return spring

(15) Shoe hold-down pin

(4)

Parking brake shoe (primary)

(10) Secondary return spring

(16) Wave washer

(5)

Parking brake shoe (secondary)

(11) Adjuster





(6)

Strut spring

(12) Adjusting spring





(4)

(14)

(13)

(11)

(9)

(10)

(7)

(6)

(5)

(3)

(2)

(1)

(15)

PB-00127

(12)

(8)

(16)
