General Description

BRAKE

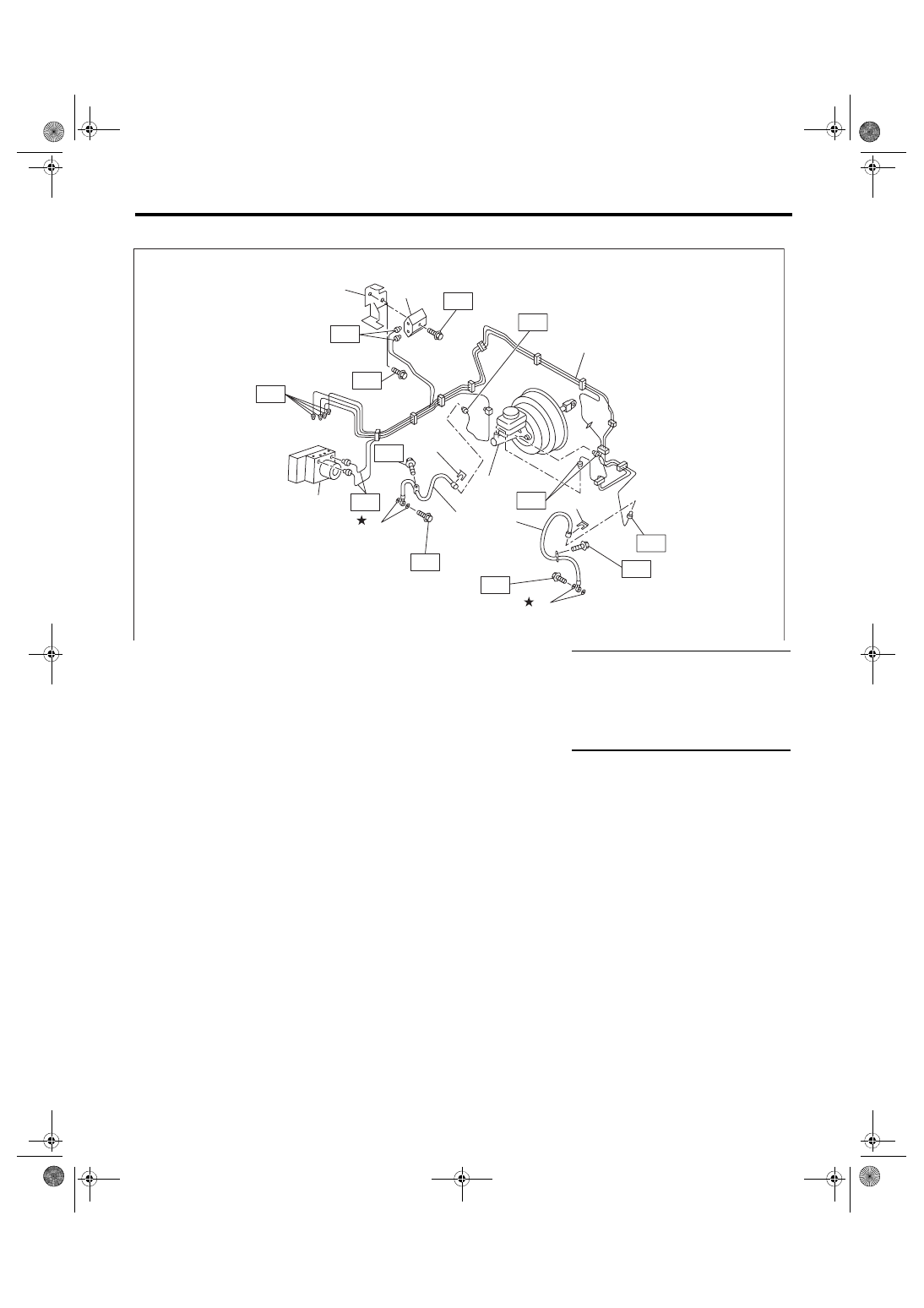

6. FRONT BRAKE PIPES AND HOSES

(1)

Front brake pipe ASSY

(6)

Gasket

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Two-way connector

(7)

VDC control module and hydraulic
control unit (VDCCM&H/U)

T1: 15 (1.53, 11.1)

(3)

Front brake hose RH

(8)

Bracket

T2: 18 (1.84, 13.3)

(4)

Front brake hose LH

(9)

Master cylinder

T3: 19 (1.94, 14)

(5)

Clamp





T4: 33 (3.36, 24.3)

T1

T2

T4

T2

T2

T2

T4

(8)

(2)

(3)

(5)

(6)

(4)

(6)

(5)



T3

T1

T1

(1)

(9)

T1

(7)

T3

BR-00805

BR-10

General Description

BRAKE

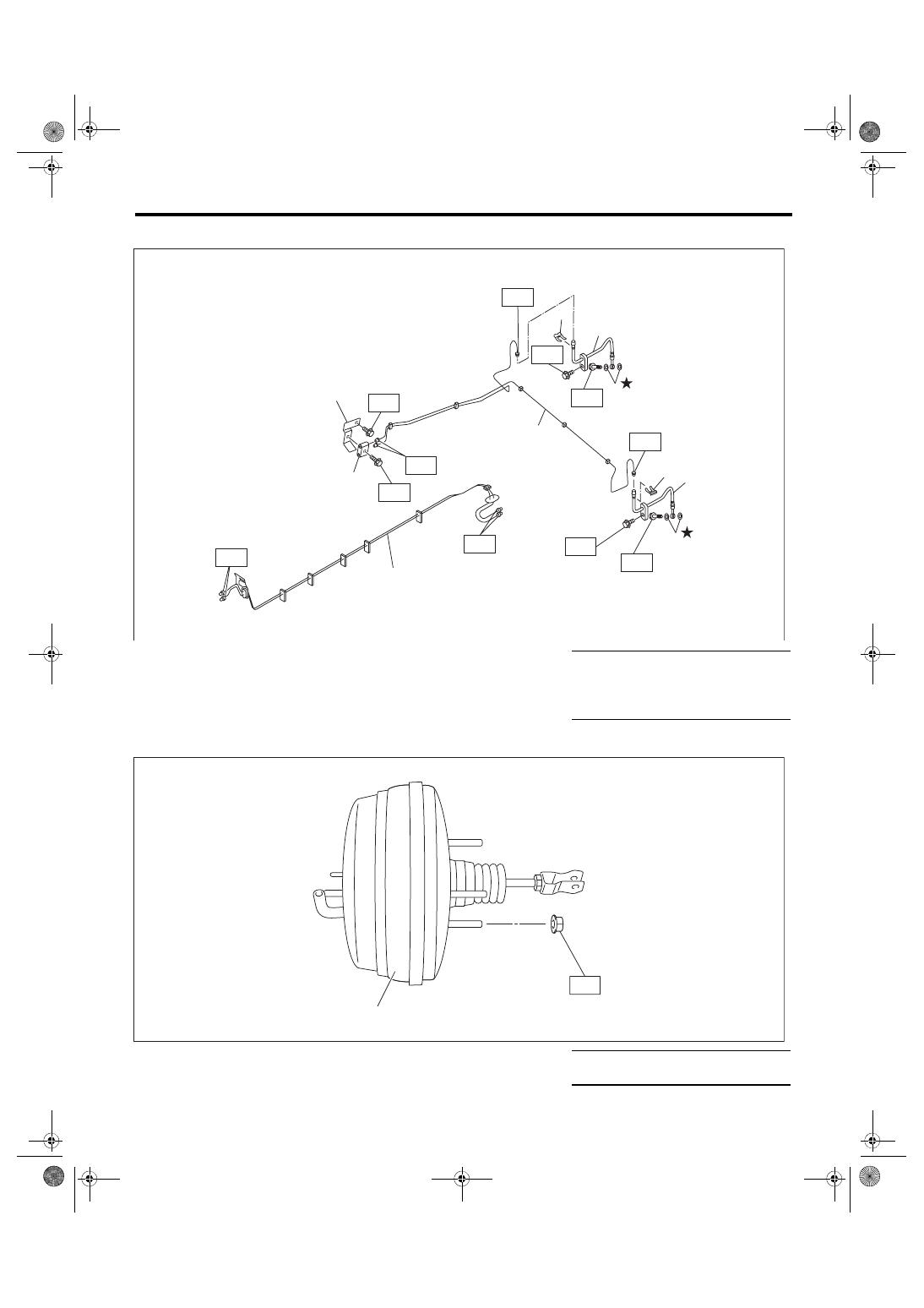

7. CENTER AND REAR BRAKE PIPES & HOSES

8. BRAKE BOOSTER

(1)

Center brake pipe ASSY

(5)

Rear brake hose LH

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Two-way connector

(6)

Clamp

T1: 15 (1.53, 11.1)

(3)

Rear brake pipe ASSY

(7)

Gasket

T2: 18 (1.84, 13.3)

(4)

Rear brake hose RH

(8)

Bracket

T3: 33 (3.36, 24.3)

(1)

Brake booster





Tightening torque: N·m (kgf-m, ft-lb)









T: 18 (1.84, 13.3)

(1)

T1

T1

T2

T1

T2

(2)

(3)

(8)

T2

T3

T3

T1

T1

(7)

(6)

(6)

(4)

(5)

T2

(7)

BR-00707

BR-00827

T

(1)

BR-11

General Description

BRAKE

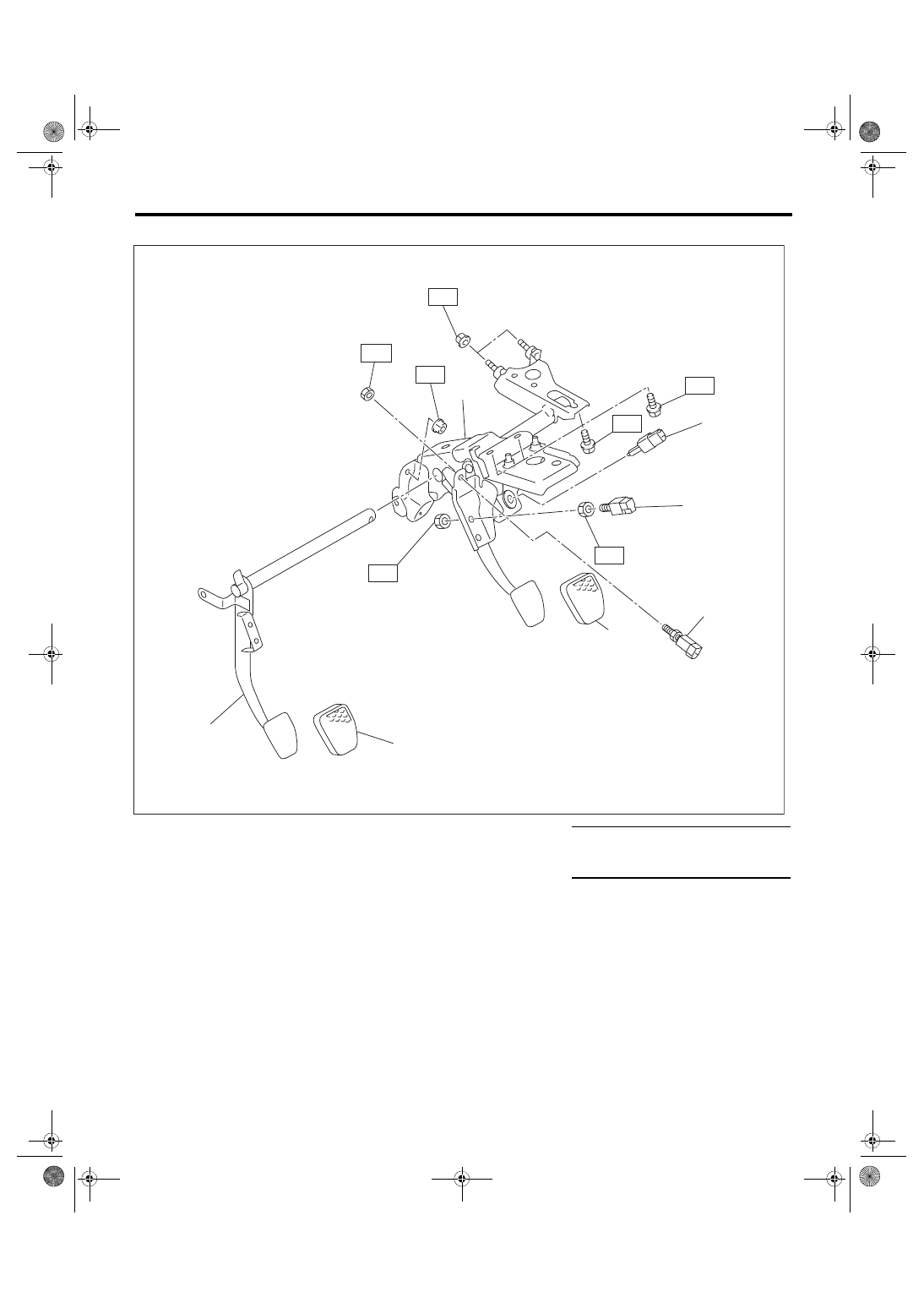

9. BRAKE PEDAL

• 6MT model

(1)

Brake pedal ASSY

(5)

Clutch pedal pad

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Stop light switch

(6)

Clutch switch (cruise control)

T1: 8 (0.82, 5.9)

(3)

Brake pedal pad

(7)

Clutch switch (clutch start)

T2: 18 (1.84, 13.3)

(4)

Clutch pedal









T2

(5)

(4)

(3)

(2)

(6)

(1)

(7)

T2

T2

T1

T2

T1

BR-00714

T1

BR-12

General Description

BRAKE

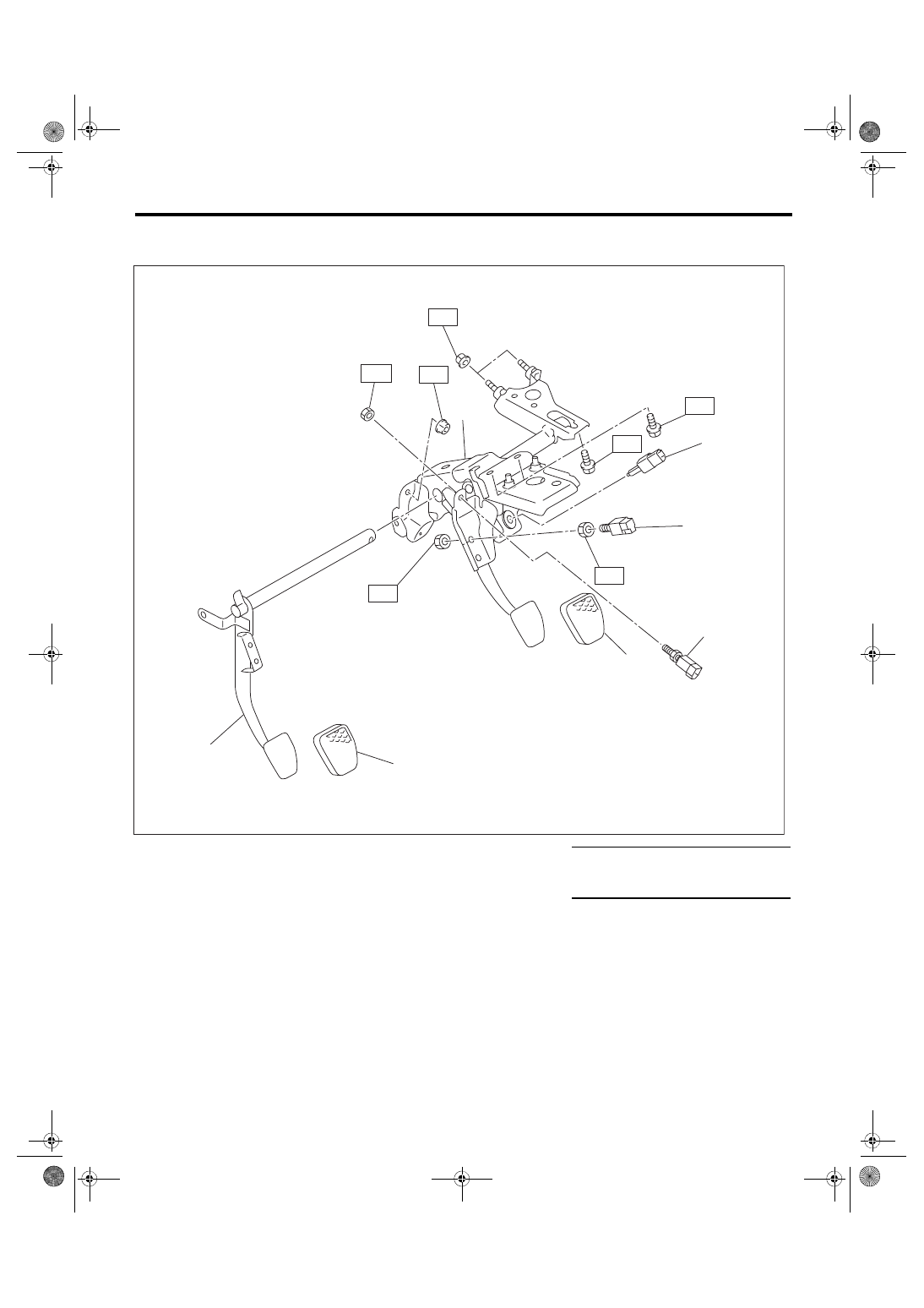

• 5MT model

(1)

Brake pedal ASSY

(5)

Clutch pedal pad

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Stop light switch

(6)

Clutch switch (cruise control)

T1: 8 (0.82, 5.8)

(3)

Brake pedal pad

(7)

Clutch switch (clutch start)

T2: 18 (1.84, 13.3)

(4)

Clutch pedal









T2

(5)

(4)

(3)

(6)

(1)

T2

T2

T1

T2

T1

BR-00730

(7)

T1

(2)
