BR-13

General Description

BRAKE

C: CAUTION

• Wear appropriate work clothing, including a helmet, protective goggles and protective shoes when per-

forming any work.

• Before removal, installation or disassembly, be sure to clarify the failure. Avoid unnecessary removal, in-

stallation, disassembly and replacement.

• Use SUBARU genuine grease etc. or equivalent. Do not mix grease etc. of different grades or manufac-

turers.

• Before securing a part on a vise, place cushioning material such as wood blocks, aluminum plate, or cloth

between the part and the vise.

• Be sure to tighten fasteners including bolts and nuts to the specified torque.

• Place shop jacks or rigid racks at the specified points.

D: PREPARATION TOOL

1. GENERAL TOOL

TOOL NAME

REMARKS

Snap ring pliers

Used for removing and installing snap rings.

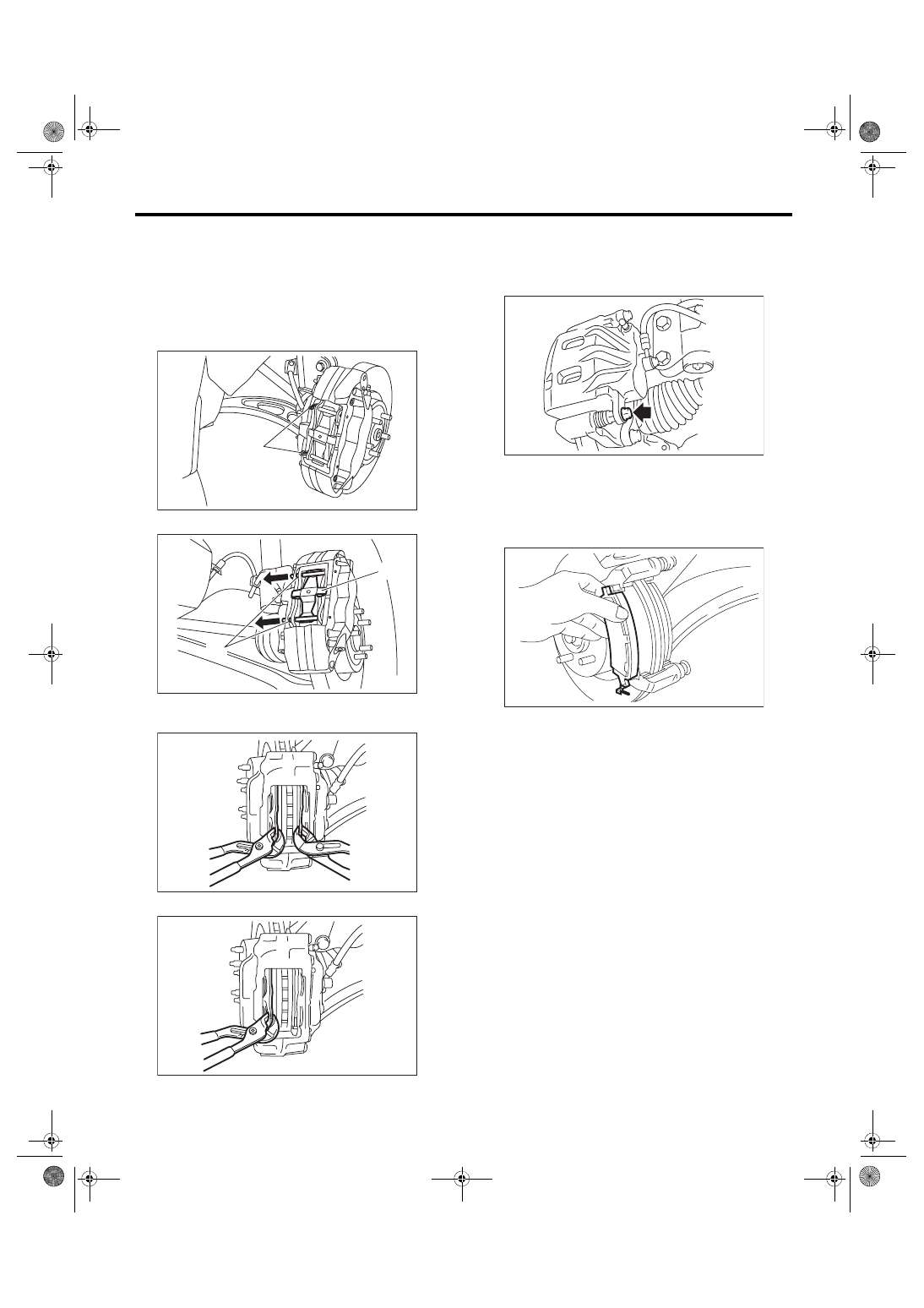

BR-14

Front Brake Pad

BRAKE

2. Front Brake Pad

A: REMOVAL

1. BREMBO TYPE

1) Lift  up  the  vehicle,  and  then  remove  the  front

wheels.

2) Remove clips (1).

3) Remove the pad pins (1) and cross spring (2).

4) Spread apart the pads using a pair of wrenches

and push back the piston.

5) Remove the pads.

2. EXCEPT FOR BREMBO TYPE

1) Lift  up  the  vehicle,  and  then  remove  the  front

wheels.

2) Remove the caliper bolt.

3) Raise the caliper body and support it.
NOTE:

Do not disconnect the brake hose from the caliper

body.

4) Remove the pads.

(1)

BR-00292

(1)

(2)

BR-00293

BR-00290

BR-00291

BR-00339

BR-00849

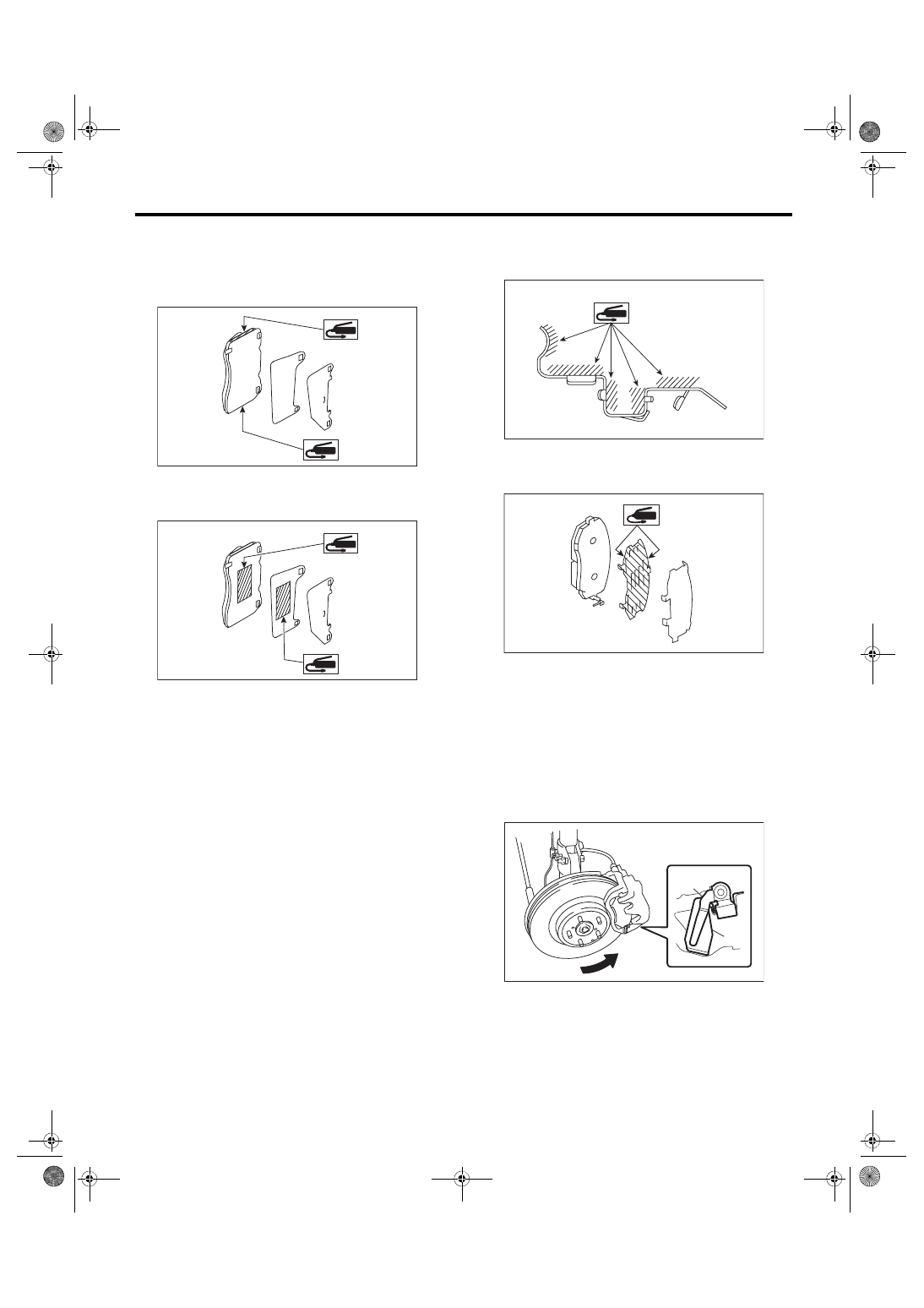

BR-15

Front Brake Pad

BRAKE

B: INSTALLATION

1. BREMBO TYPE

1) Apply a thin coat of Molykote M7439 or grease

contained in the pad kit to the pad side.

2) Apply a thin coat of Molykote AS880N (Part No.

K0777YA010) or grease contained in the pad kit to

the pad and pad shim.

3) Install the pads to the caliper body.

4) Install the cross spring.

5) Install the pad pins.

6) Install the clips.

2. EXCEPT FOR BREMBO TYPE

1) Apply a thin coat of Molykote M7439 or grease

contained in the pad kit to the pad clip.

2) Apply a thin coat of Molykote AS880N (Part No.

K0777YA010) or grease contained in the pad kit to

both surfaces of the pad and inner shim.

3) Install the pad to support.
CAUTION:

• Be  sure  to  install  so  that  the  pad  return

spring faces the input  side of the direction of

brake rotor rotation, as shown in the figure.

• Correctly install the pad return spring to the

supporting surface of the pad clip as shown in

the figure.

• If the pad return spring is deformed or dam-

aged, replace the brake pad.

BR-00782

BR-00783

(1) Pad return spring
(2) Supporting surface of pad clip
(3) Direction of brake rotor rotation

BR-00596

BR-00837

BR-00885

(3)

(1)

(2)

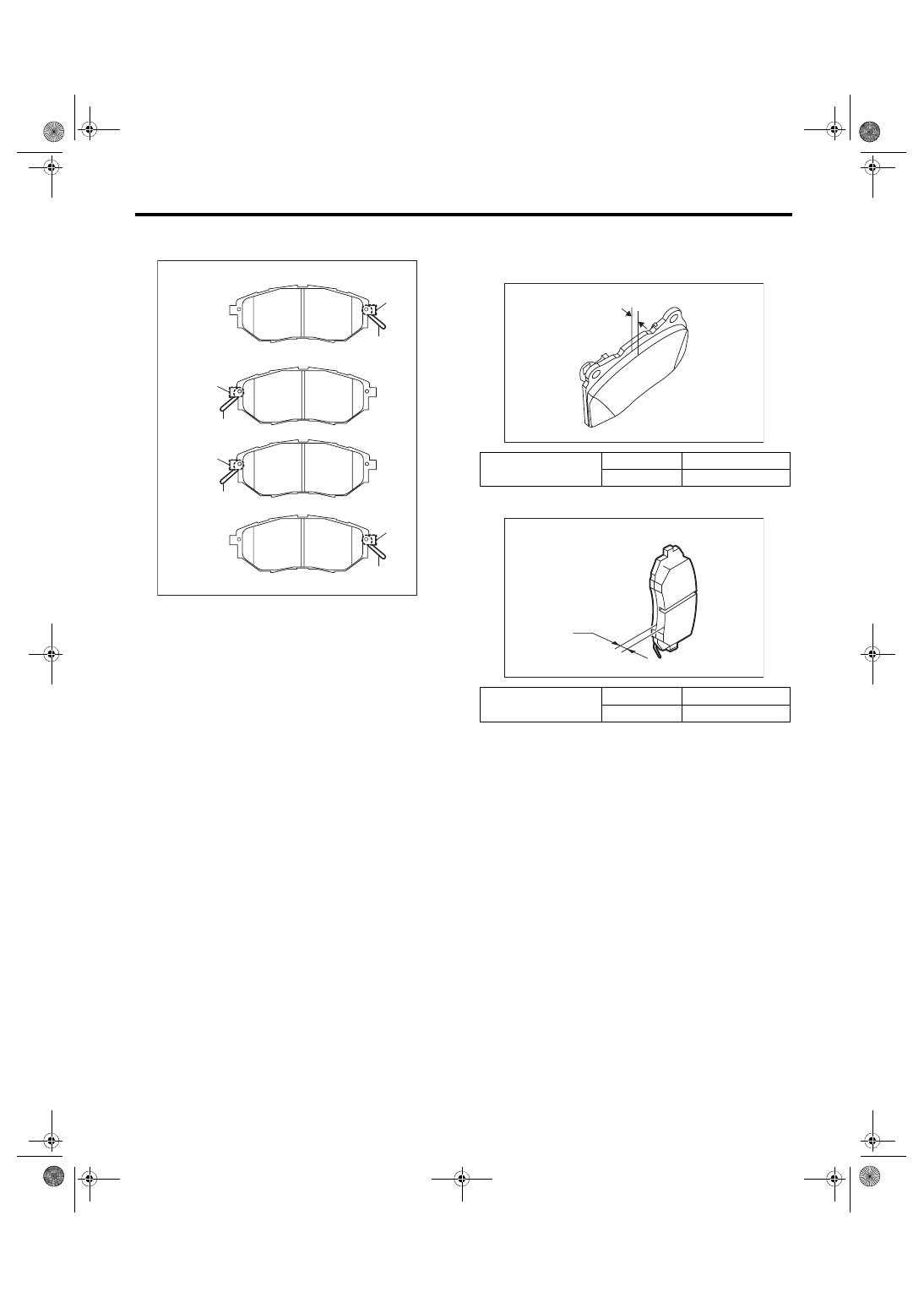

BR-16

Front Brake Pad

BRAKE

NOTE:

Install the pad indicator in proper direction.

4) Install the caliper body to the support.
Tightening torque:

27 N·m (2.75 kgf-m, 19.9 ft-lb)

C: INSPECTION

Check the pad thickness A.

• Brembo type

• Except for brembo type

NOTE:

• Always replace the pads of both wheels and both

sides as a set.

• Replace the cross spring and pad pins if they are

twisted or worn. (Brembo type)

• A  wear  indicator  is  installed  on  the  outer  disc

brake pad. (Brembo type)

• Wear  indicators  are  installed  on  the  inner  and

outer disc brake pads. (Except for brembo type)

• If the pad is worn to the limit, the end of wear in-

dicator contacts disc rotor, and a squeaking sound

is heard as the wheel rotates. If the sound is heard,

replace the pad.

• Replace the pad if there is oil or grease on it.

(1) LH — IN
(2) LH — OUT
(3) RH — IN
(4) RH — OUT
(5) Pad indicator
(6) Pad return spring

(1)

(2)

(3)

(4)

BR-00886

(6)

(5)

(6)

(5)

(6)

(5)

(6)

(5)

Pad thickness A

mm (in)

Standard

8.9 (0.35)

Wear limit

1.2 (0.047)

Pad thickness A

mm (in)

Standard

11 (0.433)

Wear limit

1.5 (0.059)

A

BR-00296

BR-00888

A
