BRAKE

BR

Page

1.

General Description  ...................................................................................2

2.

Front Brake Pad  .......................................................................................14

3.

Front Disc Rotor  .......................................................................................17

4.

Front Disc Brake Assembly ......................................................................19

5.

Rear Brake Pad ........................................................................................24

6.

Rear Disc Rotor ........................................................................................27

7.

Rear Disc Brake Assembly  ......................................................................29

8.

Master Cylinder  ........................................................................................33

9.

Brake Booster  ..........................................................................................35

10.

Brake Fluid  ...............................................................................................40

11.

Air Bleeding ..............................................................................................41

12.

Brake Hose  ..............................................................................................43

13.

Brake Pipe ................................................................................................46

14.

Brake Pedal ..............................................................................................47

15.

Stop Light Switch  .....................................................................................49

16.

Hill Start Assist  .........................................................................................51

17.

General Diagnostic Table .........................................................................54

BR-2

General Description

BRAKE

1. General Description

A: SPECIFICATION

Front disc
brake

Size

Brembo 17-inch type

16-inch type

Type

Disc (Opposed type, ventilated)

Disc (Floating type, ventilated)

Effective disc diameter

mm (in)

268 (10.55)

244 (9.61)

Disc thickness × Diameter

mm (in)

30 × 326 (1.18 × 12.83)

24 × 294 (0.94 × 11.57)

Effective cylinder diameter

mm (in)

40.0 × 2, 46.0 × 2

(1.575 × 2, 1.811 × 2)

42.8 (1.685) × 2

Pad dimensions
(Length × Width × Thickness)

mm (in)

131.8 × 60.5 × 8.9

(5.189 × 2.382 × 0.35)

117.8 × 50.5 × 11.0

(4.638 × 1.988 × 0.433)

Clearance adjustment

Automatic adjustment

Rear disc
brake

Size

Brembo 17-inch type

15-inch type

Type

Disc (Opposed type, ventilated)

Disc (Floating type, solid)

Effective disc diameter

mm (in)

268 (10.55)

250 (9.84)

Disc thickness × Diameter

mm (in)

20 × 316

(0.79 × 12.44 )

10 × 286 (0.39 × 11.26)

Effective cylinder diameter

mm (in)

40.0 (1.575) × 2

38.1 (1.500)

Pad dimensions
(Length × Width × Thickness)

mm (in)

76.8 × 45.0 × 9.0

(3.024 × 1.772 × 0.354)

92.0 × 33.0 × 9.0

(3.622 × 1.299 × 0.354)

Clearance adjustment

Automatic adjustment

Master
cylinder

Type

Tandem

Effective diameter

mm (in)

23.8 (15/16)

Reservoir type

Sealed type

Brake fluid reservoir capacity

cm

3

 (cu in)

205 (12.51)

Brake
booster

Type

Vacuum suspended

Effective diameter

mm (in)

208 + 229 (8.19 + 9.02)

Brake line

Dual circuit system

Brake fluid
CAUTION:

• Avoid mixing brake fluid of different brands to prevent
fluid performance from degrading.
• When filling with brake fluid, be careful not to allow any
dust to enter the reservoir.
• Use new SUBARU genuine brake fluid when replacing
or refilling the fluid.

FMVSS No. 116, DOT3, or DOT4

BR-3

General Description

BRAKE

NOTE:

Refer to “PB” section for parking brake specifications. <Ref. to PB-2, SPECIFICATION, General Descrip-

tion.>

Item

Standard

Limit

Front brake

Pad thickness

mm (in)

16-inch type

11 (0.43)

1.5 (0.059)

Brembo 17-inch type

8.9 (0.35)

1.2 (0.047)

Disc thickness

mm (in)

16-inch type

24 (0.94)

22 (0.87)

Brembo 17-inch type

30 (1.18)

28 (1.10)

Disc runout

mm (in)

16-inch type

 —

0.050 (0.0020)

Brembo 17-inch type

 —

0.075 (0.0030)

Rear brake

Pad thickness

mm (in)

15-inch type

9.0 (0.354)

1.5 (0.059)

Brembo 17-inch type

9.0 (0.354)

1.2 (0.047)

Disc thickness

mm (in)

15-inch type

10 (0.39)

8.5 (0.335)

Brembo 17-inch type

20 (0.79)

18 (0.71)

Disc runout

mm (in)

15-inch type

 —

0.050 (0.0020)

Brembo 17-inch type

 —

0.070 (0.0028)

Parking brake

Inside diameter

mm (in)

190 (7.48)

191 (7.52)

Lining thickness

mm (in)

2.8 (0.11)

1.5 (0.059)

Lever stroke

7 — 8 notches/200 N (20 kgf, 45 lbf)



Brake pedal force N

(kgf, lbf)

Fluid pressure kPa (kgf/cm

2

, psi)

Brembo 17-inch type

16-inch type

Brake booster

Brake fluid pressure with engine
stopped

147 (15, 33)

545 (6, 79)

294 (30, 66)

1,564 (16, 227)

Brake fluid pressure with engine run-
ning and vacuum pressure at 66.7
kPa (500 mmHg, 19.69 inHg)

147 (15, 33)

4,984 (51, 723)

6,003 (61, 871)

294 (30, 66)

10,249 (105, 1,486)

11,273 (115, 1,635)

Brake pedal

Free play

mm (in)

0.5 — 2 (0.020 — 0.079)
[When pulling the brake pedal upward with a force of less than 10 N (1 kgf, 2 lbf)]

BR-4

General Description

BRAKE

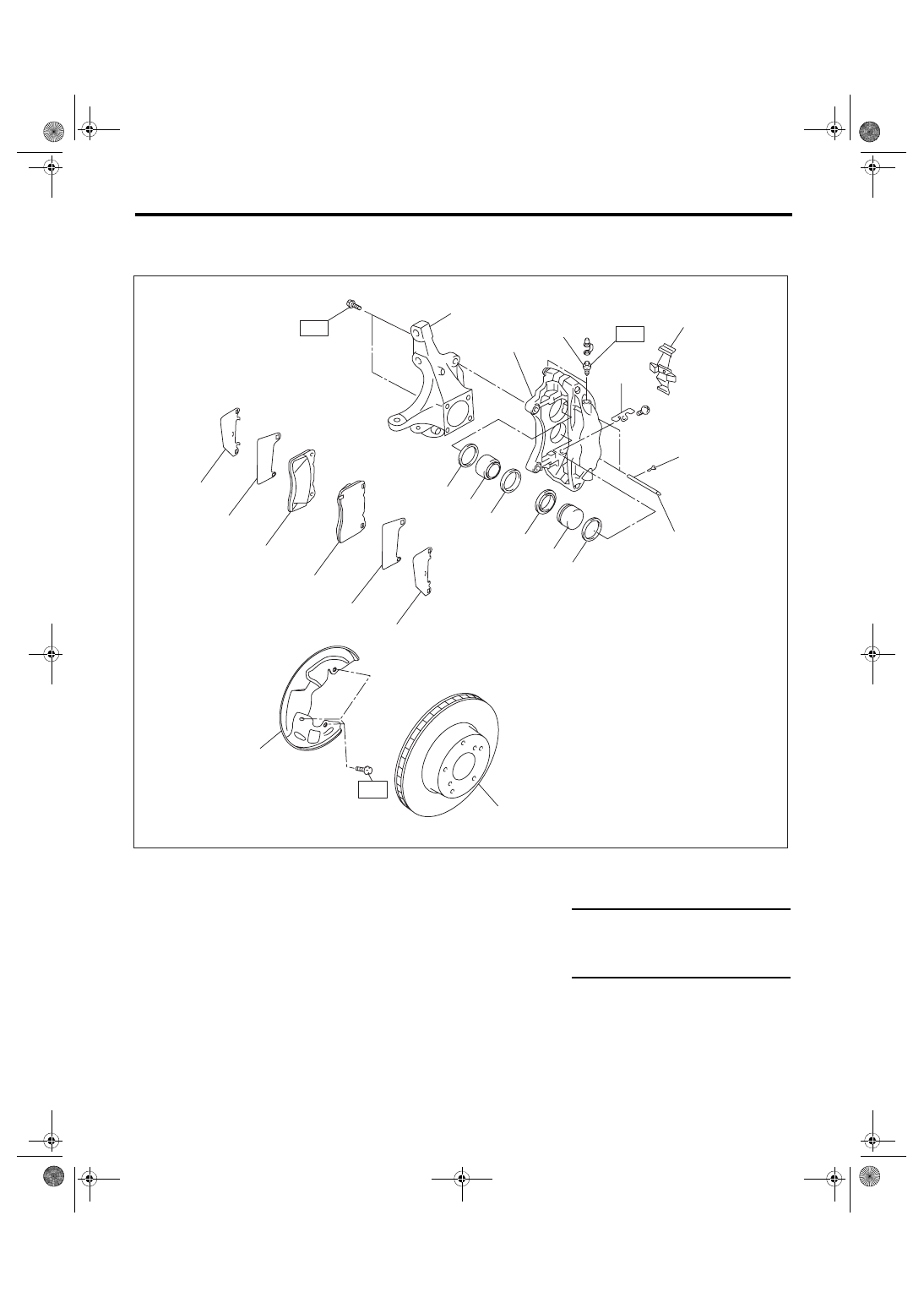

B: COMPONENT

1. FRONT DISC BRAKE (BREMBO-TYPE)

(1)

Housing

(8)

Piston boot

(15) Disc rotor

(2)

Caliper body

(9)

Piston

(16) Disc cover

(3)

Air bleeder screw

(10) Piston seal





(4)

Guide plate

(11) Pad shim (outer)

Tightening torque: N·m (kgf-m, ft-lb)

(5)

Cross spring

(12) Pad shim (inner)

T1: 18 (1.84, 13.3)

(6)

Clip

(13) Pad (outside)

T2: 20 (2.04, 14.8)

(7)

Pad pin

(14) Pad (inside)

T3: 155 (15.81, 114.3)

BR-00781

T2

T3

(5)

(4)

(6)

(14)

(3)

(2)

(13)

(11)

(11)

(10)

(10)

(9)

(9)

(8)

(8)

(7)

(12)

(12)

(15)

(1)

(16)

T1
