VDC(diag)-103

Diagnostic Procedure with Diagnostic Trouble Code (DTC)

VEHICLE DYNAMICS CONTROL (VDC) (DIAGNOSTICS)

AX:DTC C0074 PRESSURE SENSOR

DTC DETECTING CONDITION:

Defective pressure sensor

TROUBLE SYMPTOM:

• ABS does not operate.

• VDC does not operate.

Step

Check

Yes

No

1

CHECK STOP LIGHT SWITCH CIRCUIT.
Check stop light switch open circuit.

Is the stop light switch circuit
OK?

Go to step

2.

Repair the stop
light switch circuit.
NOTE:

If there is malfunc-
tion in the stop light
circuit,  DTC  may
be recorded in the
memory.

2

CHECK OUTPUT OF PRESSURE SENSOR
WITH SUBARU SELECT MONITOR.
1) Select “Current Data Display & Save” in
Subaru Select Monitor. <Ref. to VDC(diag)-19,
READ CURRENT DATA, OPERATION, Subaru
Select Monitor.>
2) Read the «Pressure Sensor Output» dis-
played on display.

When the brake pedal is
released, is the displayed value
–40 — 40 bar?

Go to step

3.

Replace the
VDCCM&H/U.
<Ref. to VDC-8,
VDC Control Mod-
ule and Hydraulic
Control Unit
(VDCCM&H/U).>

3

CHECK OUTPUT OF PRESSURE SENSOR
WITH SUBARU SELECT MONITOR.
1) Select “Current Data Display & Save” in
Subaru Select Monitor. <Ref. to VDC(diag)-19,
READ CURRENT DATA, OPERATION, Subaru
Select Monitor.>
2) Read the «Pressure Sensor Output» dis-
played on display.

When the brake pedal is oper-
ated, does the pressure sensor
output value displayed on the
screen change in accordance
with the brake pedal?

Go to step

4.

Replace the
VDCCM&H/U.
<Ref. to VDC-8,
VDC Control Mod-
ule and Hydraulic
Control Unit
(VDCCM&H/U).>

4

CHECK PRESSURE SENSOR.
1) Clear the memory. <Ref. to VDC(diag)-27,
Clear Memory Mode.>
2) Perform the Inspection Mode. <Ref. to
VDC(diag)-26, Inspection Mode.>
3) Read the DTC.

Is the same DTC displayed?

Replace the
VDCCM&H/U.
<Ref. to VDC-8,
VDC Control Mod-
ule and Hydraulic
Control Unit
(VDCCM&H/U).>

Go to step

5.

5

CHECK OTHER DTC DETECTION.

Is any other DTC displayed?

Perform the diag-
nosis according to
DTC. <Ref. to
VDC(diag)-48, List
of Diagnostic Trou-
ble Code (DTC).>

It results from a
temporary noise
interference.

VDC(diag)-104

Diagnostic Procedure with Diagnostic Trouble Code (DTC)

VEHICLE DYNAMICS CONTROL (VDC) (DIAGNOSTICS)

AY:DTC C0075 REVERSE SIGNAL

DTC DETECTING CONDITION:

Abnormal reverse signal

TROUBLE SYMPTOM:

Hill start assist does not operate.

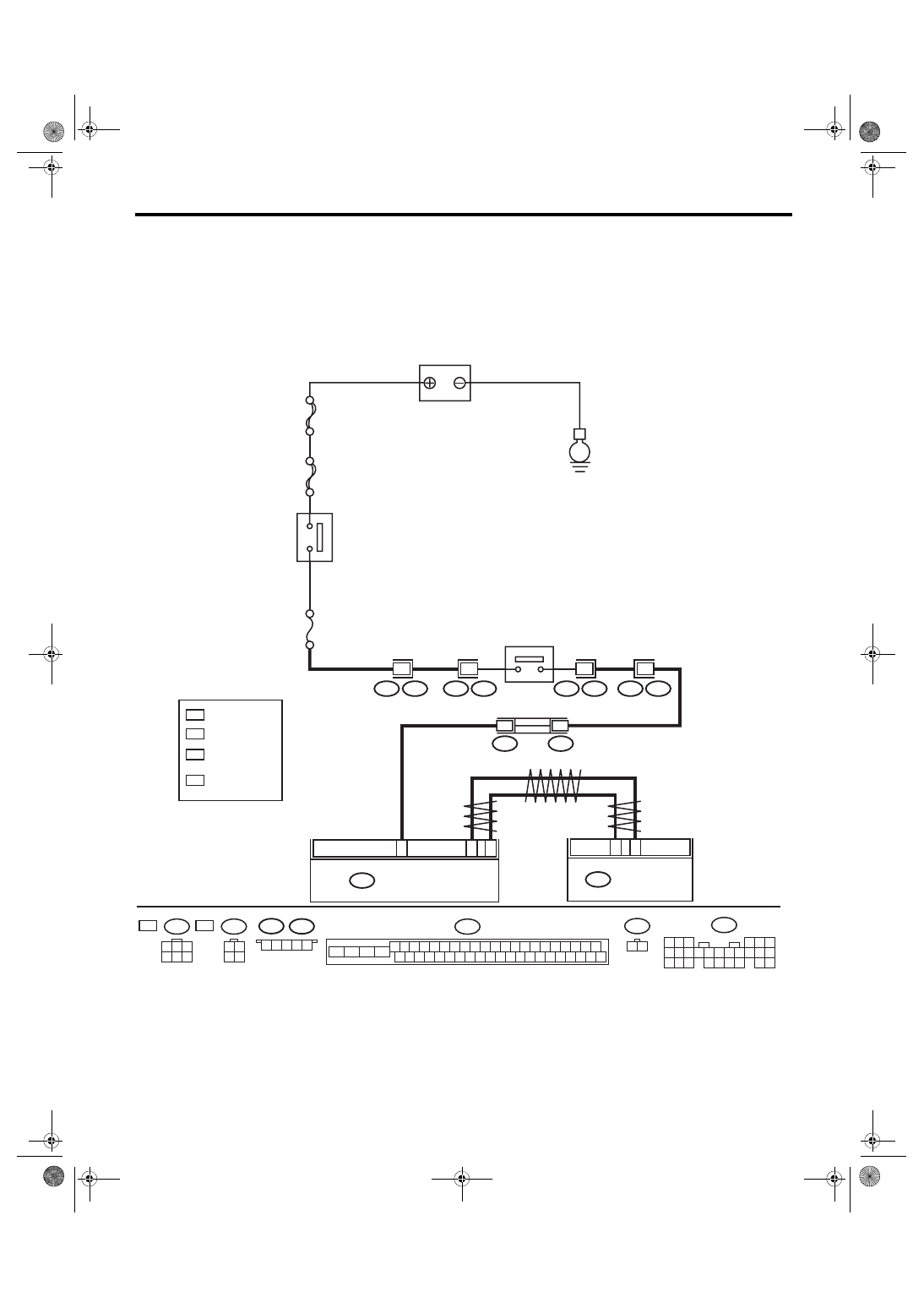

WIRING DIAGRAM:

Back-up light system <Ref. to WI-95, Back-up Light System.>

VDC00890

B280

B:

B1

8

B3

B9

B434

B436

B310

35

10

T13

T1

T1

T13

T9

T9

B128

B128

*

2

1

B436

B434

2

*

1

6M

B128

3 4

1 2

*

2

5M

6M

5M

*

1

2

6

5

4

3

1

5

5

26

25

24

23

22

21

20

19

18

17

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

B: B280

2

1

T1

B128

25

22

24

23

21

20

46

45

44

43

42

41

13

12

40

39

38

37

19

18

17

16

15

14

11

10

36

35

34

33

32

31

1

3

2

30

29

28

27

26

9

8

7

6

5

4

B310

5

4

3

2

1

E

:

:

SBF-

8

: 6MT MODEL

: 5MT MODEL

: 5MT MODEL  : 2

  6MT MODEL  : 3

VDCCM & H/U

BACK-UP

LIGHT SWITCH

IG 2 RELAY

BATTERY

BODY INTEGRATED UNIT

No.

 1

8

MAIN SBF

: 5MT MODEL  : 4

  6MT MODEL  : 6

VDC(diag)-105

Diagnostic Procedure with Diagnostic Trouble Code (DTC)

VEHICLE DYNAMICS CONTROL (VDC) (DIAGNOSTICS)

Step

Check

Yes

No

1

CHECK LAN SYSTEM.
Perform the diagnosis for LAN system. <Ref. to
LAN(diag)-2, Basic Diagnostic Procedure.>

Is there any fault in LAN sys-
tem?

Perform the diag-
nosis according to
DTC for LAN sys-
tem. <Ref. to
LAN(diag)-32, List
of Diagnostic Trou-
ble Code (DTC).>

Go to step

2.

2

CHECK REVERSE SIGNAL USING SUBARU
SELECT MONITOR.
1) Select “Current Data Display & Save” on the
Subaru Select Monitor. <Ref. to VDC(diag)-19,
READ CURRENT DATA, OPERATION, Subaru
Select Monitor.>
2) Read the «Reverse Signal».

Is “OFF” displayed when the
shift lever is placed in any posi-
tion other than reverse, and is
“ON” displayed in reverse posi-
tion?

Go to step

5.

Go to step

3.

3

CHECK BACK-UP LIGHT ILLUMINATION.
1) Turn the ignition switch to ON.
2) Place the shift lever in reverse position.

Does the back-up light illumi-
nate?

Go to step

4.

Repair the back-up
light circuit.

4

CHECK HARNESS BETWEEN BODY INTE-
GRATED UNIT AND BACK-UP LIGHT
SWITCH.
1) Turn the ignition switch to OFF.
2) Disconnect the connectors from body inte-
grated unit and back-up light switch.
3) Measure the resistance of harness between
body integrated unit and back-up light switch
connector.

Connector & terminal

(B280) No. 18 — (T13) No. 2:

Is the resistance less than 1 Ω? Replace the back-

up light switch.
<Ref. to 5MT-33,
Switches and Har-
ness.> <Ref. to
6MT-39, Back-up
Light Switch.>

Repair the harness
between body inte-
grated unit and
back-up light
switch connector.

5

CHECK VDCCM&H/U.
1) Connect all connectors.
2) Clear the memory. <Ref. to VDC(diag)-27,
Clear Memory Mode.>
3) Perform the Inspection Mode. <Ref. to
VDC(diag)-26, Inspection Mode.>
4) Read the DTC.

Is the same DTC displayed?

Replace the
VDCCM only.
<Ref. to VDC-12,
REPLACEMENT,
VDC Control Mod-
ule and Hydraulic
Control Unit
(VDCCM&H/U).>

Go to step

6.

6

CHECK OTHER DTC DETECTION.

Is any other DTC displayed?

Perform the diag-
nosis according to
DTC. <Ref. to
VDC(diag)-48, List
of Diagnostic Trou-
ble Code (DTC).>

Temporary poor
contact occurs.

VDC(diag)-106

Diagnostic Procedure with Diagnostic Trouble Code (DTC)

VEHICLE DYNAMICS CONTROL (VDC) (DIAGNOSTICS)

AZ:DTC C0076 CLUTCH SIGNAL

DTC DETECTING CONDITION:

Abnormal clutch signal

TROUBLE SYMPTOM:

Hill start assist does not operate.
NOTE:

Depending on the user clutch operation patterns, the hill start assist warning light may illuminate for a while,

and then go off.

Illumination condition:

While the vehicle speed is above 10 km/h, and the clutch switch signal ON (depressed) condition continues

five minutes or more, if the vehicle speed lowers below 10 km/h, the module judge as abnormal (clutch switch

stuck ON), and then turn on the warning light.

Turning off condition:

If the clutch switch signal OFF (foot released) condition continues one second, the module turns off the warn-

ing light.

The hill start assist function does not operate, while the warning light illuminates.
