FS-3

General Description

FRONT SUSPENSION

B: COMPONENT

•

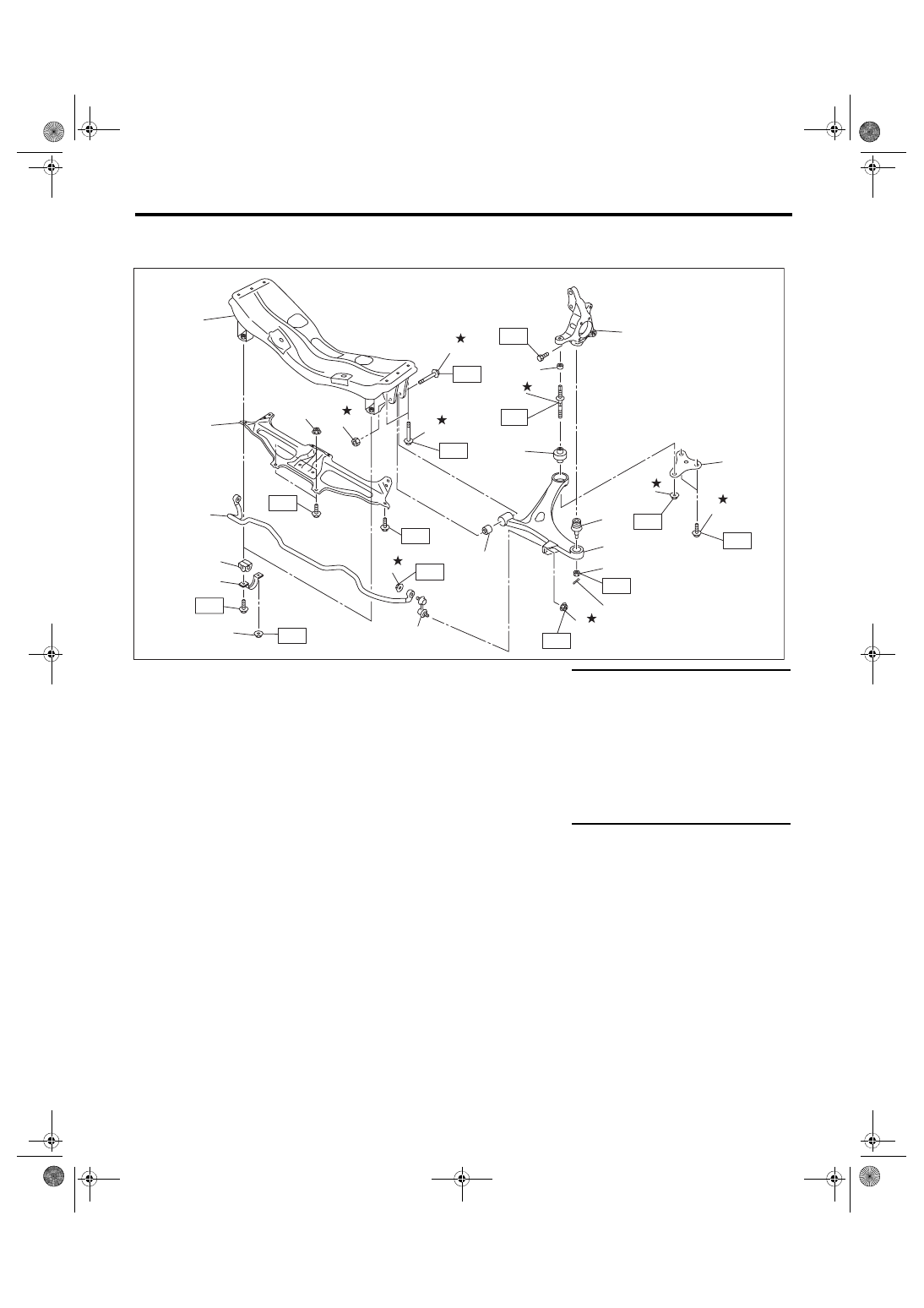

Except for STI model

(1)

Front crossmember

(11) Cotter pin

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Crossmember support plate

(12) Castle nut

T1: 25 (2.5, 18.4)

(3)

Stabilizer

(13) Front arm

T2: 38 (3.9, 28.0)

(4)

Bushing

(14) Ball joint

T3: 39 (4.0, 28.8)

(5)

Bracket

(15) Rear bushing

T4: 50 (5.1, 36.9)

(6)

Flange nut

(16) Stud bolt

T5: 60 (6.1, 44.3)

(7)

Flange nut

(17) Stopper

T6: 95 (9.7, 70.1)

(8)

Stabilizer link

(18) Housing

T7: 110 (11.2, 81.1)

(9)

Bolt

(19) Support plate

T8: 150 (15.3, 110.6)

(10) Front bushing









FS-00465

(12)

T6

T6

T4

T7

T8

T7

T2

T2

(1)

(6)

(7)

(3)

(2)

(7)

(7)

(7)

T5

T5

(18)

(15)

(9)

T3

(13)

(11)

(10)

(14)

(16)

(17)

T1

(5)

(4)

T1

(19)

(8)

(9)

(9)

(6)

FS-4

General Description

FRONT SUSPENSION

•

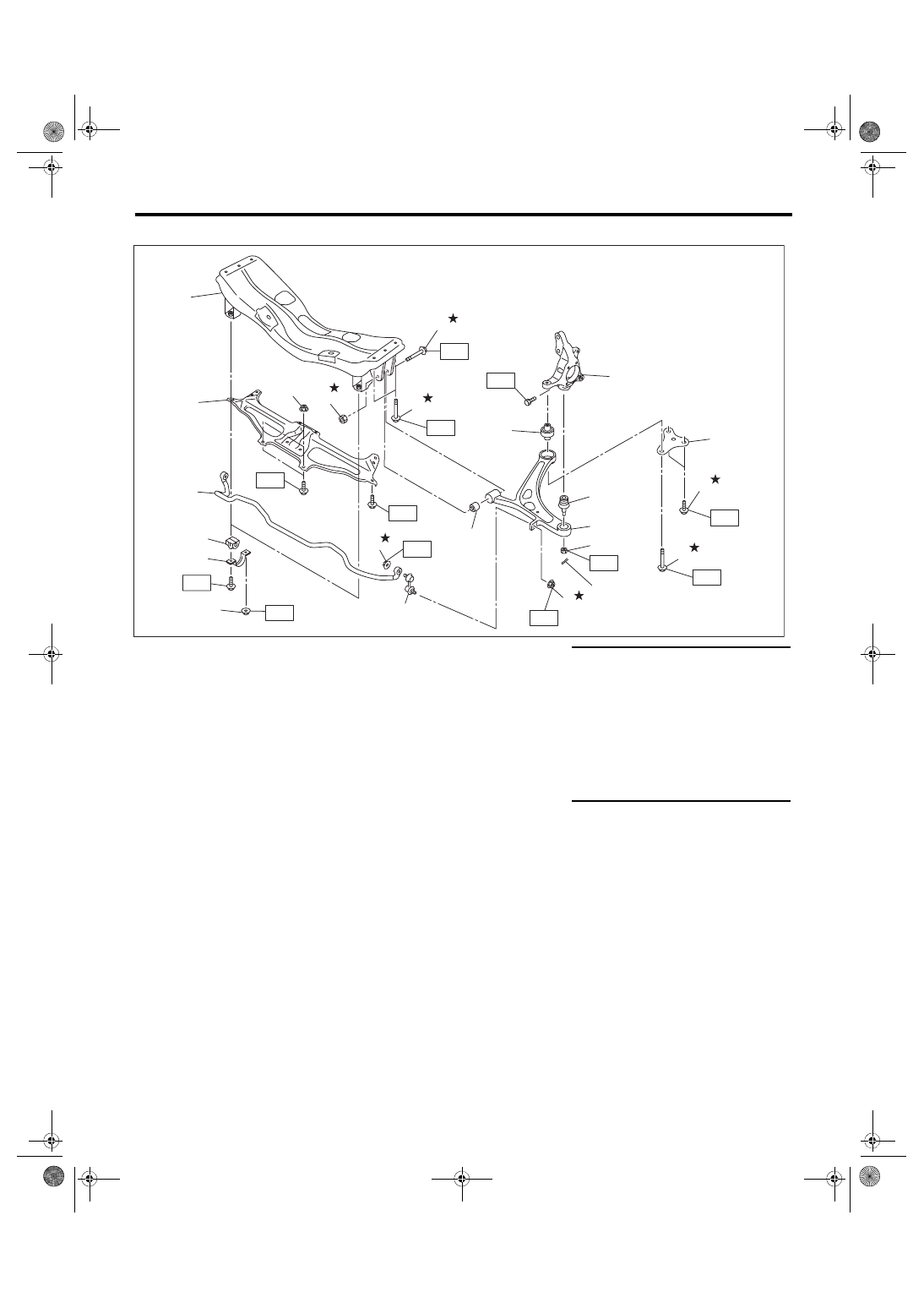

STI model

(1)

Front crossmember

(10) Front bushing

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Crossmember support plate

(11) Cotter pin

T1: 25 (2.5, 18.4)

(3)

Stabilizer

(12) Castle nut

T2: 38 (3.9, 28.0)

(4)

Bushing

(13) Front arm

T3: 39 (4.0, 28.8)

(5)

Bracket

(14) Ball joint

T4: 50 (5.1, 36.9)

(6)

Flange nut

(15) Pillow ball bushing

T5: 60 (6.1, 44.3)

(7)

Flange nut

(16) Housing

T6: 95 (9.7, 70.1)

(8)

Stabilizer link

(17) Support plate

T7: 140 (14.3, 103.3)

(9)

Bolt





T8: 150 (15.3, 110.6)

FS-00497

(14)

T6

T6

T4

T8

T2

T2

(1)

(7)

(8)

(3)

(2)

(7)

(7)

T5

T5

(16)

(10)

T3

(15)

(13)

(12)

(17)

T1

(5)

(4)

T1

(6)

(9)

(9)

(9)

T7

(9)

(11)

(6)

FS-5

General Description

FRONT SUSPENSION

•

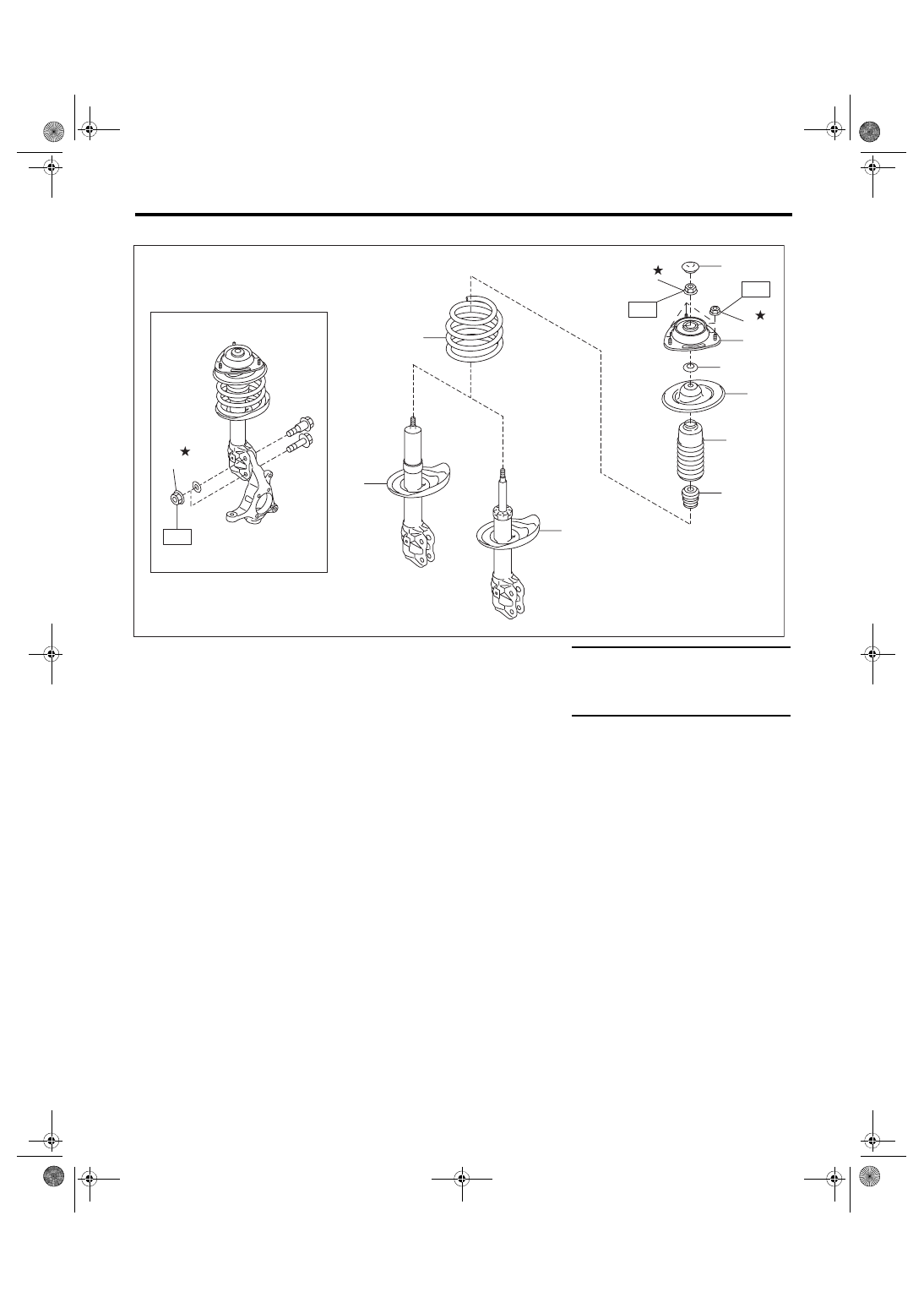

Strut

C: CAUTION

• Wear appropriate work clothing, including a cap, protective goggles and protective shoes when performing

any work.

• Before removal, installation or disassembly, be sure to clarify the failure. Avoid unnecessary removal, in-

stallation, disassembly and replacement.

• Use SUBARU genuine grease etc. or equivalent. Do not mix grease etc. of different grades or manufac-

turers.

• Before securing a part on a vise, place cushioning material such as wood blocks, aluminum plate, or cloth

between the part and the vise.

• Be sure to tighten fasteners including bolts and nuts to the specified torque.

• Place shop jacks or rigid racks at the specified points.

(1)

Dust seal

(7)

Helper (standard damper only)

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Self-locking nut

(8)

Coil spring

T1: 20 (2.0, 14.8)

(3)

Strut mount

(9)

Strut (standard damper)

T2: 55 (5.6, 40.6)

(4)

Spacer

(10) Strut (inverted damper)

T3: 155 (15.8, 114.3)

(5)

Upper spring seat

(11) Flange nut





(6)

Dust cover









FS-00447

(1)

(7)

(3)

(2)

(9)

T2

(5)

(4)

T1

(6)

(8)

(2)

T3

(11)

(10)

FS-6

General Description

FRONT SUSPENSION

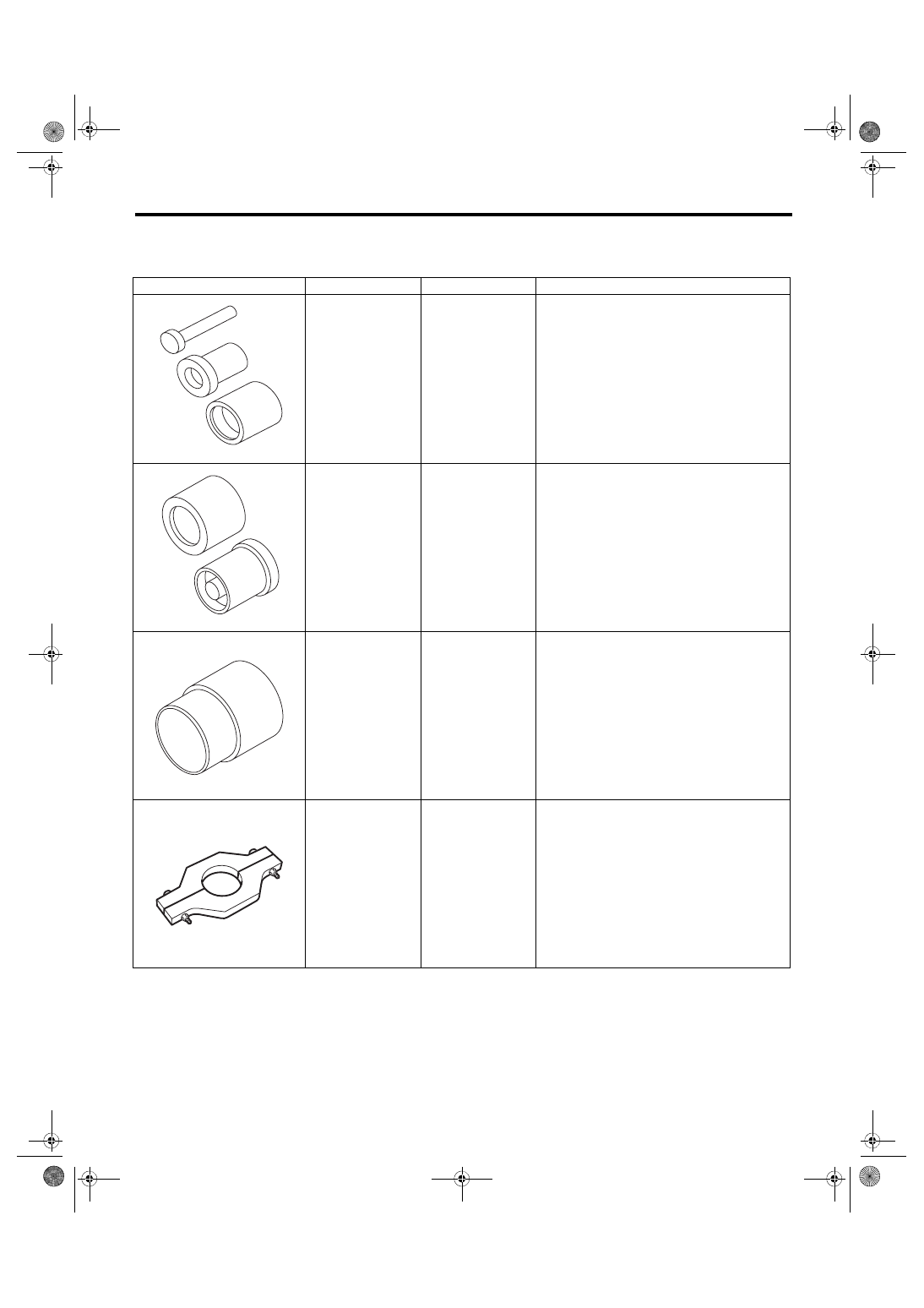

D: PREPARATION TOOL

1. SPECIAL TOOL

ILLUSTRATION

TOOL NUMBER

DESCRIPTION

REMARKS

927680000

INSTALLER &
REMOVER SET

Used for replacing front arm front bushing.

20099AE020

INSTALLER &
REMOVER

Used for replacing pillow ball bushing of alumi-
num front arm.

28099PA010

HOUSING STAND

• Used for removing pillow ball bushing of alumi-
num front arm.
• Used together with INSTALLER & REMOVER
(20099AE020).

18723AA000

REMOVER

• Used for assembling pillow ball bushing of alu-
minum front arm.
• Used together with INSTALLER & REMOVER
(20099AE020).

ST-927680000

ST20099AE020

ST28099PA010

ST18723AA000
