6MT(diag)-11

Read Current Data

MANUAL TRANSMISSION AND DIFFERENTIAL (DIAGNOSTICS)

7. Read Current Data

A: OPERATION

1) Using the Subaru Select Monitor, on the «Main Menu» display, select {Each System Check}.

2) On «System Selection Menu» display, select {Transmission Control System}.

3) After the {Center Differential Control} is displayed, select [OK].

4) On «Transmission Diagnosis» display, select {Current Data Display & Save}.

5) Select {Normal sampling} on the «Current Data Display & Save» screen.

6) Using the scroll key, scroll the display screen up or down until the desired data is shown.

• A list of the support data is shown in the following table.

*1: Displayed by the number
0 in the manual mode
1 in AUTO[–] / 2 in AUTO / 3 in AUTO[+]
*2: Displayed by the number
0 in AUTO mode
1 (Free), 2, 3, 4, 5, 6 (LOCK) in manual mode

NOTE:

For detailed operation procedures, refer to “PC application help for Subaru Select Monitor”.

Item

Display

Unit of measure

Center differential actual current

C-Diff. Real Current

A

Center differential indicated current

C-Diff. Indicate Current

A

Front vehicle speed sensor (RH)

FR Wheel Speed

km/h or MPH

Front vehicle speed sensor (LH)

FL Wheel Speed

km/h or MPH

Rear vehicle speed sensor (RH)

RR Wheel Speed

km/h or MPH

Rear vehicle speed sensor (LH)

RL Wheel Speed

km/h or MPH

Yaw rate & G sensor

Lateral G

m/s

2

Yaw rate & G sensor

Yaw Rate

deg/s

Steering angle

Steering Angle Sensor

deg

Engine speed signal

Engine Speed

rpm

Stop light switch signal

Stop Light Switch

ON or OFF

Rear differential oil temperature switch signal

RR Diff. Oil Temp SW

ON or OFF

Down shift signal

Down Switch

ON or OFF

Up shift signal

Up Switch

ON or OFF

AUTO selection mode

DCCD Mode

*1

Manual mode torque distribution

DCCD Torque Distribution

*2

Battery voltage

Battery Voltage

V

Accelerator position

Accel. Opening Angle

%

Parking switch

Parking Position Switch

ON or OFF

Center differential relay

Center Diff. Relay

ON or OFF

Mode change switch

AUTO/MANUAL Mode Switch

ON or OFF

Neutral signal

Neutral Position Switch

Neutral or other than neutral

6MT(diag)-12

Read Diagnostic Trouble Code (DTC)

MANUAL TRANSMISSION AND DIFFERENTIAL (DIAGNOSTICS)

8. Read Diagnostic Trouble

Code (DTC)

A: OPERATION

1) Using the Subaru Select Monitor, on the «Main

Menu» display, select {Each System Check}.

2) On  «System  Selection  Menu»  display,  select

{Transmission Control System}.

3) After  the  {Center  Differential  Control}  is  dis-

played, select [OK].

4) On  «Transmission  Diagnosis»  display,  select

{Diagnostic Code(s) Display}.

5) On  the  «Diagnostic  Code(s)  Display»  screen,

select  the  {Temporary  Diagnostic  Code(s)}  or

{Memorized Diagnostic Code(s)}
NOTE:

• For detailed operation procedures, refer to “PC

application help for Subaru Select Monitor”.

• For details concerning DTCs, refer to “List of Di-

agnostic Trouble Code (DTC)”. <Ref. to 6MT(diag)-

19, List of Diagnostic Trouble Code (DTC).>

6MT(diag)-13

Clear Memory Mode

MANUAL TRANSMISSION AND DIFFERENTIAL (DIAGNOSTICS)

9. Clear Memory Mode

A: OPERATION

1) Place the shift lever in neutral.

2) Using the Subaru Select Monitor, on the «Main

Menu» display, select {Each System Check}.

3) On  «System  Selection  Menu»  display,  select

{Transmission Control System}.

4) After  the  {Center  Differential  Control}  is  dis-

played, select [OK].

5) On  «Transmission  Diagnosis»  display,  select

{Clear Memory}.

6) When “Done. Turn off the ignition switch.” is dis-

played, select [OK].

7) Turn  the  Subaru  Select  Monitor  and  ignition

switch  to  OFF.  To  turn  the  ignition  switch  to  ON

again, wait for 10 seconds or more.
NOTE:

• To clear the previous DTC, use {Clear Memory}.

• For detailed operation procedures, refer to “PC

application help for Subaru Select Monitor”.

6MT(diag)-14

Driver’s Control Center Differential (DCCD) Manual Mode Display

MANUAL TRANSMISSION AND DIFFERENTIAL (DIAGNOSTICS)

10.Driver’s Control Center Differential (DCCD) Manual Mode Display

A: OPERATION

When there is a problem with a part or module, DCCD manual mode display blinks. (DCCD manual mode

display blinks even in AUTO mode condition.) The blinking starts from when the problem is detected, and

continues until the ignition switch is turned OFF. The faulty parts can be recognized by reading DTC with the

Subaru Select Monitor.

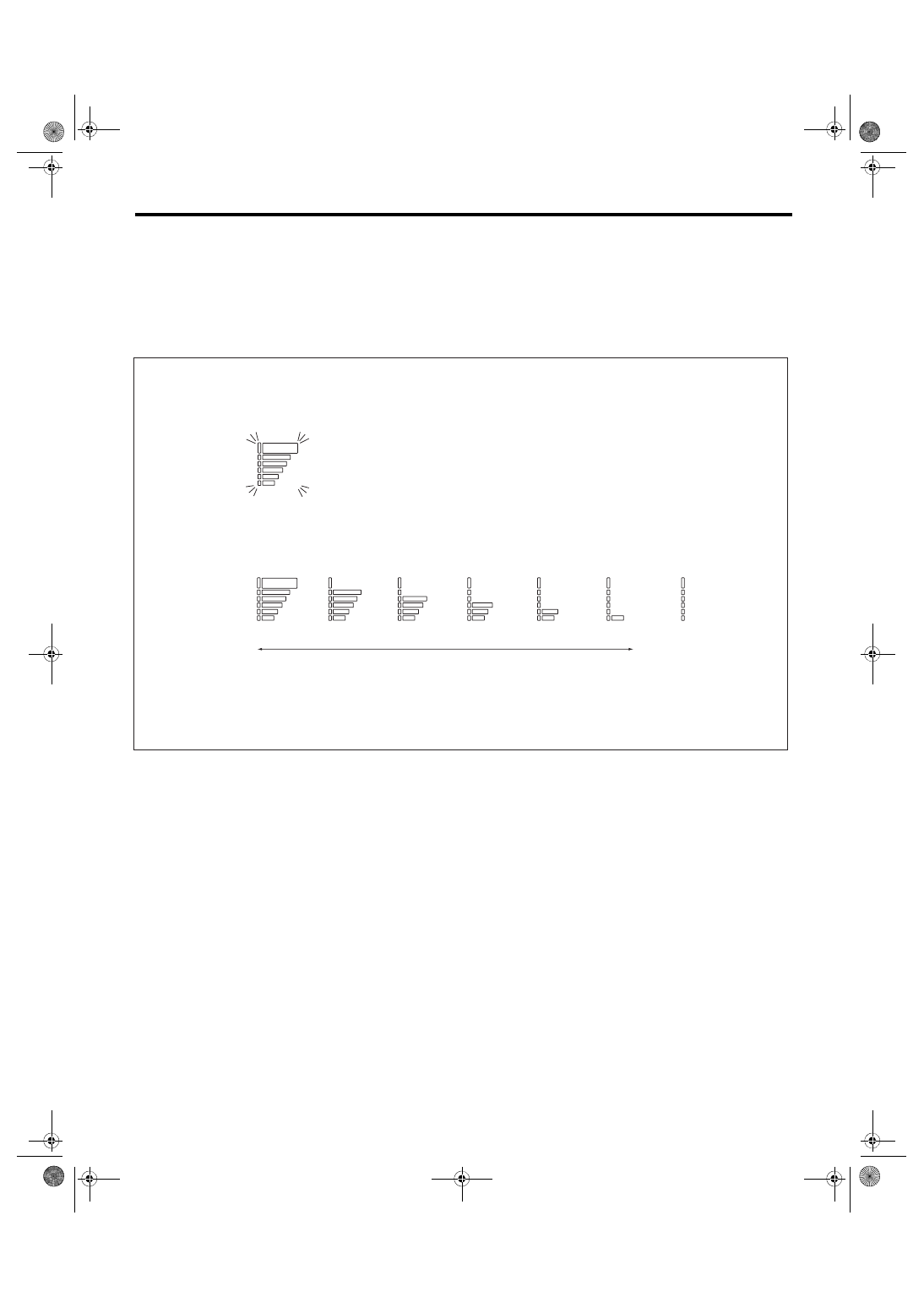

DCCD manual mode display is as shown in the figure.

(A)

If faulty (blinks at 1 Hz cycle)

(E)

5

(H)

2

(B)

If normal

(F)

4

(I)

1 (FREE)

(C)

Manual mode display

(G)

3

(J)

No display (AUTO mode)

(D)

6 (LOCK)









MT

-01775

(E)

(D)

(A)

(B)

(C)

L O C K

(F)

(G)

(H)

(I)

(J)

L O C K
