6MT-69

Main Shaft Assembly

MANUAL TRANSMISSION AND DIFFERENTIAL

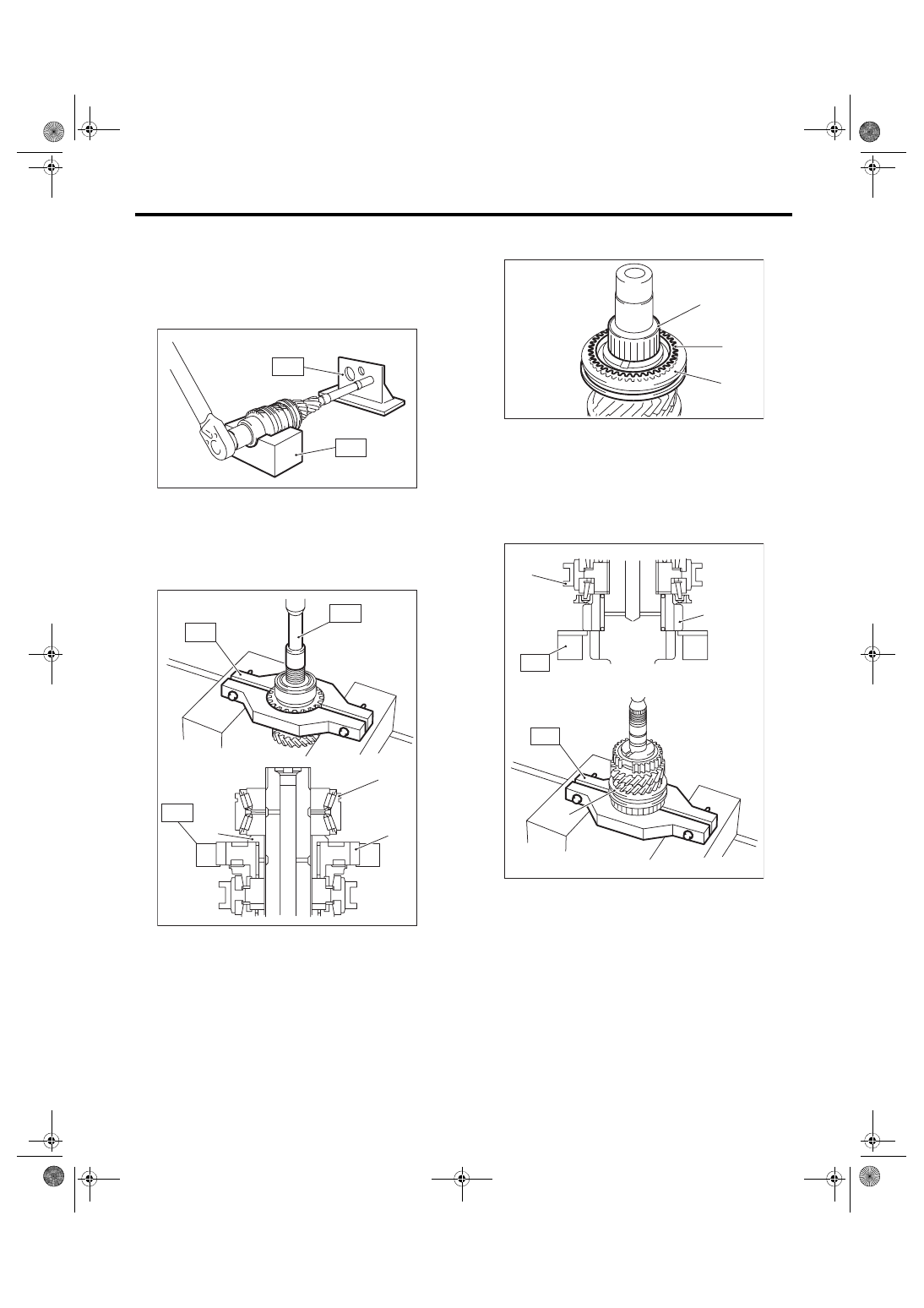

3) Set the main shaft assembly to the ST, and re-

move the lock nut and lock washer.

ST1 18665AA000

HOLDER

ST2 18664AA000

BASE

NOTE:

Use a 38 mm socket wrench.

4) Remove the main shaft assembly from the ST.

5) Set  the  ST1  to  the  6th  drive  gear,  and  use  a

press  to  remove  the  double  taper  roller  bearing,

bushing and 6th drive gear.

ST1 18722AA010

REMOVER

ST2 899864100

REMOVER

6) Remove the 5th-6th sleeve, 6th needle bearing

and 6th baulk ring.

7) Set the ST to the 3rd drive gear, and use a press

to remove individual parts.

ST 18720AA000 REMOVER

(A) Double taper roller bearing
(B) Bushing

(C) 6th drive gear

MT-00556

ST2

ST1

MT-00557

(A)

(B)

(C)

ST1

ST2

ST1

(A) Needle bearing
(B) 6th baulk ring

(C) 5th-6th sleeve

(A) 3rd drive gear
(B) 3rd-4th sleeve

(A)

(B)

(C)

MT-00558

(A)

ST

(B)

(B)

ST

MT-01406

6MT-70

Main Shaft Assembly

MANUAL TRANSMISSION AND DIFFERENTIAL

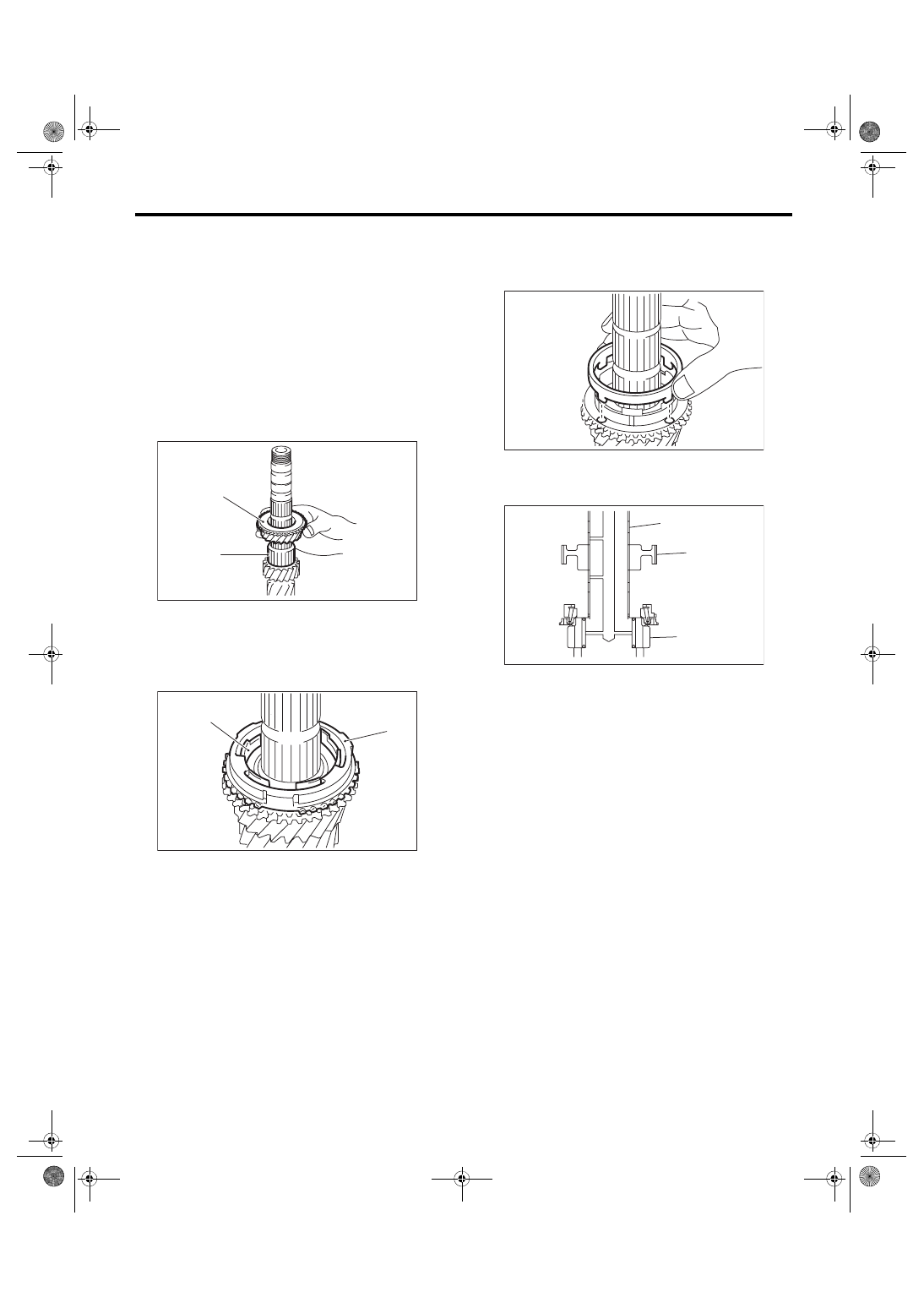

D: ASSEMBLY

NOTE:

When  replacing  the  following  parts,  replace  as  a

set.

• Sleeve and hub

• Outer  baulk  ring,  3rd  synchro  cone  and  inner

baulk ring

• Double taper roller bearing

1) Apply adequate transmission gear oil to the main

shaft, 3rd needle bearing and 3rd drive gear inner

surface.

2) Install the 3rd needle bearing and 3rd drive gear

to the main shaft.

3) Install the inner baulk ring, 3rd synchro cone and

outer baulk ring.

NOTE:

Install the 3rd synchro cone by aligning the protru-

sion of the 3rd synchro cone with the hole on the

3rd drive gear.

4) Install the 3rd-4th hub and 4th bushing.

(1) Being  careful  of  the  install  direction  of  the

3rd-4th hub, set to the main shaft.

(A) 3rd drive gear
(B) 3rd needle bearing

(A) Inner baulk ring
(B) Outer baulk ring

MT-00560

(A)

(B)

(A)

(B)

MT-00561

(A) Main shaft
(B) 3rd-4th hub

(C) 3rd drive gear

MT-01501

MT-00884

(A)

(B)

(C)

6MT-71

Main Shaft Assembly

MANUAL TRANSMISSION AND DIFFERENTIAL

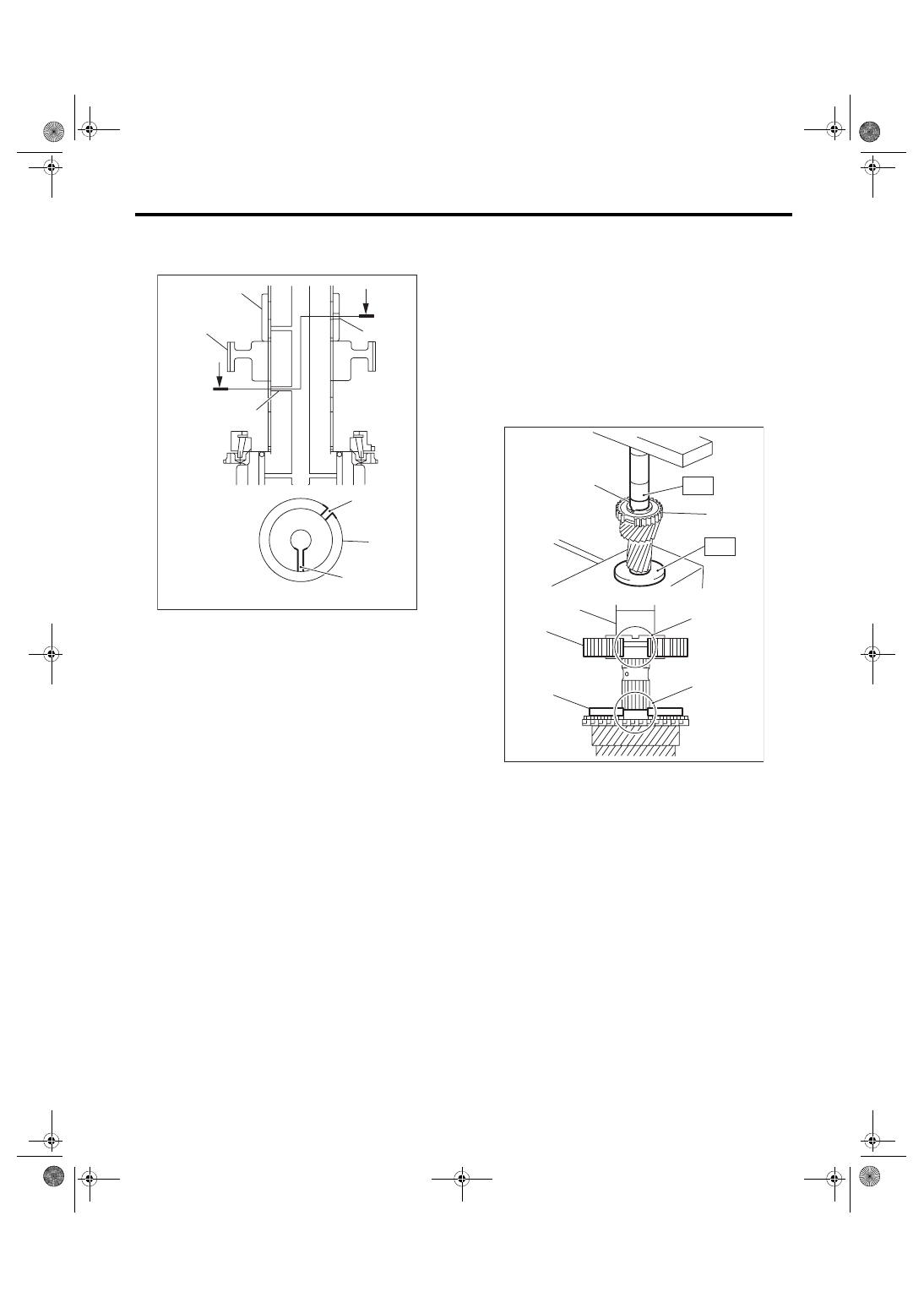

(2) With the main shaft oil hole and 4th bushing

oil  hole  out  of  alignment,  attach  to  the  main

shaft.

(3) Using the ST, push in to the 3rd-4th hub and

4th bushing all at once.

ST1 18651AA000

INSTALLER

ST2 398177700

INSTALLER

CAUTION:

Do not apply pressure in excess of 40 kN (4.0

ton, 4.4 US ton, 3.9 Imp ton).
NOTE:

When pushing into the 3rd-4th hub and 4th bush-

ing, move the outer baulk ring to match the protru-

sion of the outer baulk ring and the cut out on the

3rd-4th bushing.

5) Make sure that the 3rd drive gear can be turned

smoothly by hand. If it does not turn smoothly, re-

assemble.

(A) 4th bushing
(B) 3rd-4th hub

(C) 4th bushing oil hole
(D) Main shaft oil hole

MT-01819

(A)

(B)

A

(D)

(C)

A

A - A

(C)

(D)

(A)

(A) 3rd-4th hub
(B) Outer baulk ring

(C) Cut out on the 3rd-4th hub
(D) Protrusion of the outer baulk ring

(E) 4th bushing

MT-00555

(D)

(C)

(A)

(E)

(E)

(A)

(B)

ST1

ST2

6MT-72

Main Shaft Assembly

MANUAL TRANSMISSION AND DIFFERENTIAL

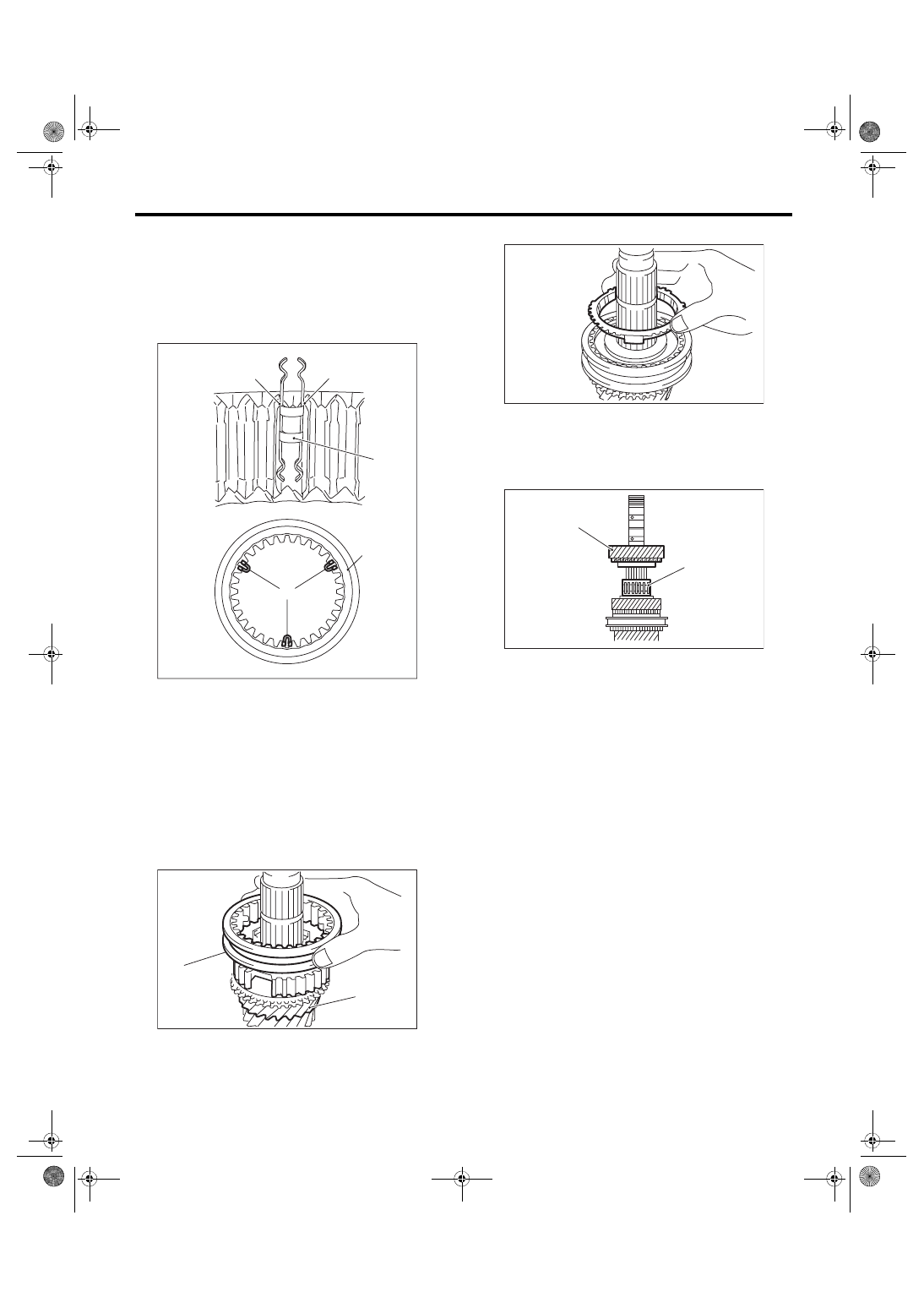

6) Attach the 3rd-4th shifting insert key at the ap-

propriate position of the 3rd-4th sleeve.
NOTE:

• The location angle of each shifting insert key is

120°.

• Refer to the following figure to install the shifting

insert key.

7) Attach the 3rd-4th sleeve to the 3rd-4th hub.
NOTE:

• There is an identification groove on the 3rd-4th

sleeve.

• Place the groove towards the 3rd drive gear, and

attach the 3rd-4th sleeve.

8) Install the 4th baulk ring.

9) Apply adequate transmission gear oil to the main

shaft, 4th needle bearing and 4th drive gear inner

surface.

10) Install  the  4th  needle  bearing  and  4th  drive

gear.

(A) Attach the straight part of the shifting insert key

to the sleeve convex portion.

(B) 3rd-4th shifting insert key

(C) 3rd-4th sleeve

(A) 3rd drive gear
(B) 3rd-4th sleeve identification groove (1)

(B)

(C)

MT-01820

(A)

(B)

(A)

MT-00563

(A)

(B)

(A) 4th needle bearing
(B) 4th drive gear

MT-00564

MT-00565

(A)

(B)
