GD(H4DOTC)-212

Diagnostic Trouble Code (DTC) Detecting Criteria

GENERAL DESCRIPTION

5. DIAGNOSTIC METHOD

• Abnormality Judgment
If the duration of time while the following conditions are met is longer than the time indicated, judge as NG.

Time Needed for Diagnosis: 2500 ms

Malfunction Indicator Light Illumination: Illuminates when malfunction occurs in 2 continuous driving cy-

cles.
• Normality Judgment
Judge as OK and clear the NG if the continuous time while the following conditions are established is more

than the predetermined time.

Time Needed for Diagnosis: Less than 1 second

Judgment Value

Malfunction Criteria

Threshold Value

Battery voltage

≥ 10.9 V

Elapsed time after starting the engine

≥ 1 s

Terminal output voltage when ECM outputs ON signal

High

Judgment Value

Malfunction Criteria

Threshold Value

Battery voltage

≥ 10.9 V

Elapsed time after starting the engine

≥ 1 s

Terminal output voltage when ECM outputs ON signal

Low

GD(H4DOTC)-213

Diagnostic Trouble Code (DTC) Detecting Criteria

GENERAL DESCRIPTION

DW:DTC P1449 EVAPORATIVE EMISSION CONT. SYS. AIR FILTER CLOG

1. OUTLINE OF DIAGNOSIS

Detect the drain filter clogging by the pressure change during purge introduction.

Judge as drain filter clogging malfunction if the pressure in the evaporative emission system piping suddenly

decreases by the purging.

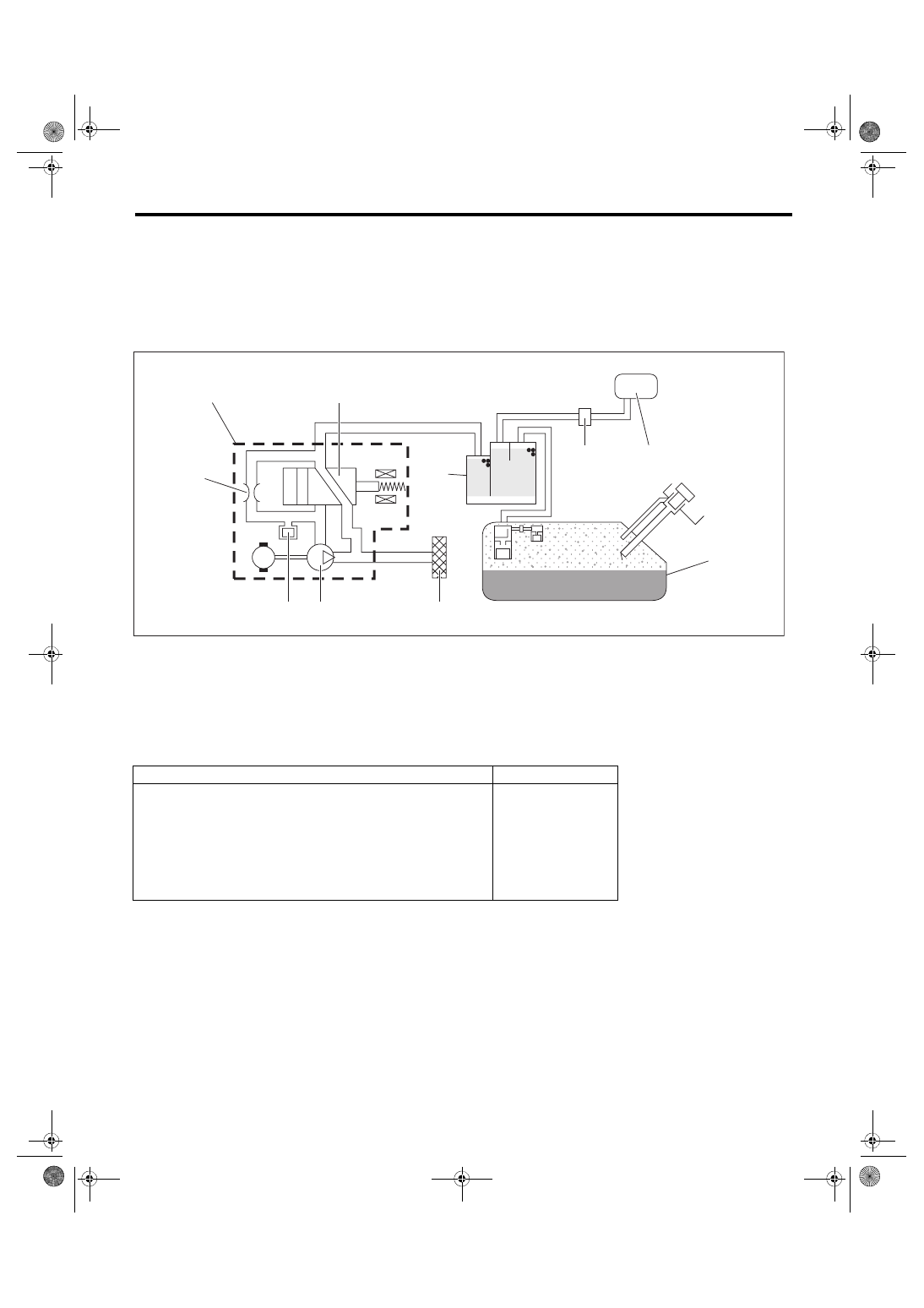

2. COMPONENT DESCRIPTION

3. ENABLE CONDITIONS

4. GENERAL DRIVING CYCLE

Perform the diagnosis continuously when purging is performed after 20000 ms have passed since the engine

started.

(1)

ELCM

(5)

Vacuum pump

(9)

Fuel tank

(2)

Switching valve

(6)

Drain filter

(10) Canister

(3)

Reference orifice (0.02 inch ori-
fice)

(7)

Purge control solenoid valve





(4)

Pressure sensor

(8)

Intake manifold





Secondary Parameters

Enable Conditions

Battery voltage

≥ 10.9 V

Elapsed time after starting the engine

≥ 20000 ms

Continuous time of |Pressure sensor output value – Pressure sensor
output value 64 ms ago| ≤ 0.7 kPa (5 mmHg, 0.2 inHg)

≥ 5120 ms + 13000 ms

Establishing time for following conditions

≥ 10000 ms

• ELCM vacuum pump

Not in operation

• ELCM switching valve

Open

EN-08957

M

(10)

(8)

(6)

(5)

(2)

(3)

(4)

(1)

(7)

(9)

GD(H4DOTC)-214

Diagnostic Trouble Code (DTC) Detecting Criteria

GENERAL DESCRIPTION

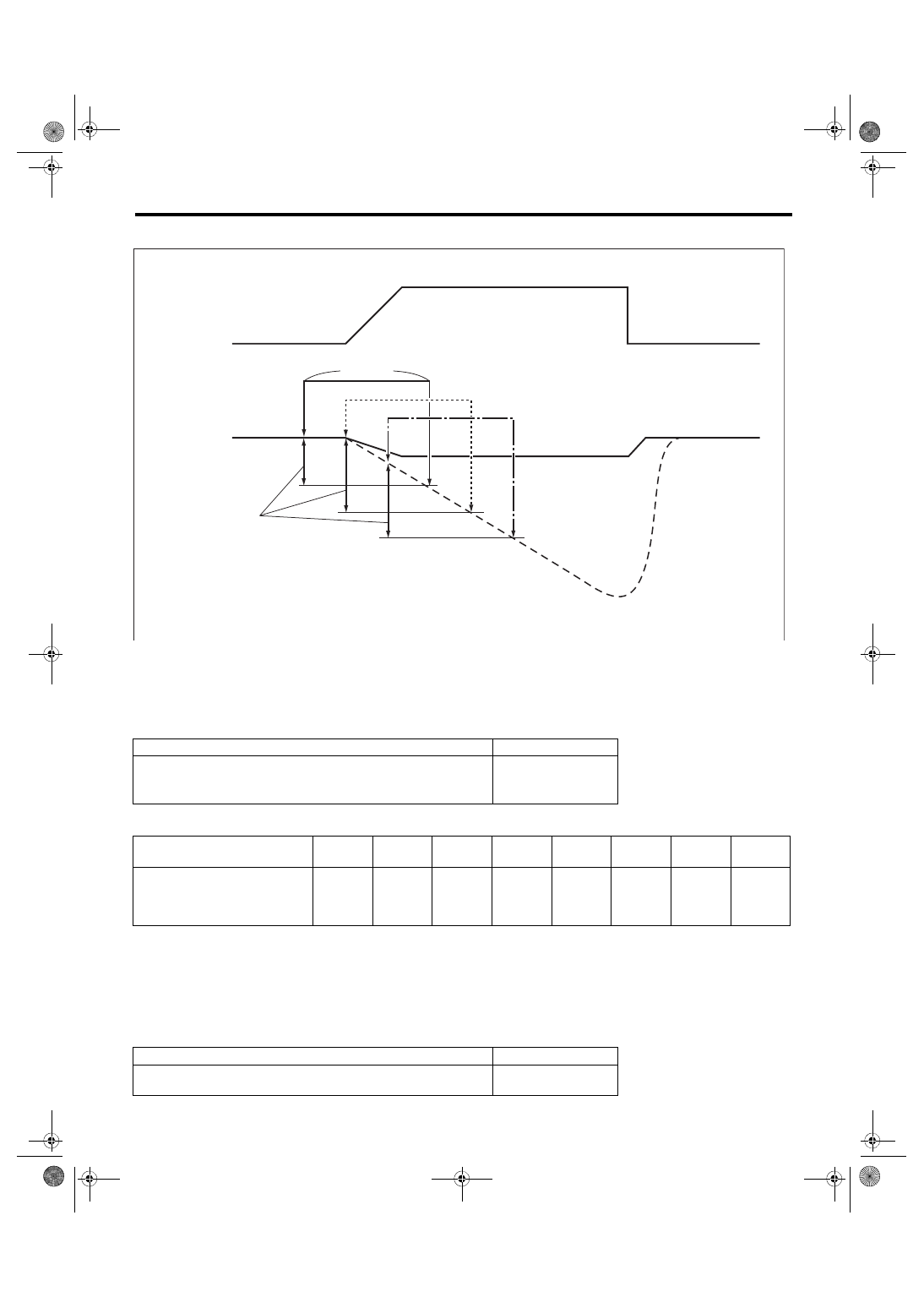

5. DIAGNOSTIC METHOD

Calculate the difference between the ELCM pressure sensor output value as of 5 seconds ago and the cur-

rent one, and if the value is greater than judgment value, detect and judge as filter clogging trouble.
• Abnormality Judgment
Judge as NG when the following conditions are established.

Time Needed for Diagnosis: Approx. 5 seconds

Malfunction Indicator Light Illumination: Illuminates when malfunction occurs in 2 continuous driving cy-

cles.
• Normality Judgment
Judge as OK and clear the NG if the following conditions are established.

Judgment Value

Malfunction Criteria

Threshold Value

|Pressure sensor output value as of 5 seconds ago – Current pres-
sure sensor output value|

> Value from Map

Number of above conditions established

> 2 time(s)

Map

Vehicle speed
km/h (MPH)

0

(0)

20

(12.4)

40

(24.9)

60

(37.3)

80

(49.7)

100

(62.1)

120

(74.6)

300

(186.4)

|Pressure sensor output value as
of 5 seconds ago – Current pres-
sure sensor output value|
kPa (mmHg, inHg)

0.8

(5.864 ,

0.2)

0.8

(5.864 ,

0.2)

0.9

(6.757 ,

0.3)

1

(7.649 ,

0.3)

1

(7.649 ,

0.3)

1

(7.649 ,

0.3)

1

(7.649 ,

0.3)

1.6

(11.647 ,

0.5)

Judgment Value

Malfunction Criteria

Threshold Value

|Pressure sensor output value as of 5 seconds ago – Current pres-
sure sensor output value|

≤ Value from Map

EN-08951

purge duty

OK

Malfunction

Evap. Pressure

monitoring value

5 seconds

GD(H4DOTC)-215

Diagnostic Trouble Code (DTC) Detecting Criteria

GENERAL DESCRIPTION

DX:DTC P1451 EVAPORATIVE EMISSION CONT. SYS.

1. OUTLINE OF DIAGNOSIS

NOTE:

For the detection standard, refer to DTC P0455. <Ref. to GD(H4DOTC)-161, DTC P0455 EVAPORATIVE

EMISSION SYSTEM LEAK DETECTED (LARGE LEAK), Diagnostic Trouble Code (DTC) Detecting Crite-

ria.>
