Subaru Impreza 3 / Impreza WRX / Impreza WRX STI. Manual - part 249

EN(H4DOTC)(diag)-220

Diagnostic Procedure with Diagnostic Trouble Code (DTC)

ENGINE (DIAGNOSTICS)

BV:DTC P0365 CAMSHAFT POSITION SENSOR “B” CIRCUIT (BANK 1)

DTC DETECTING CONDITION:

• Immediately at fault recognition

• GENERAL DESCRIPTION <Ref. to GD(H4DOTC)-137, DTC P0365 CAMSHAFT POSITION SENSOR

“B” CIRCUIT (BANK 1), Diagnostic Trouble Code (DTC) Detecting Criteria.>

TROUBLE SYMPTOM:

• Engine stalls.

• Failure of engine to start
CAUTION:

After servicing or replacing faulty parts, perform Clear Memory Mode <Ref. to EN(H4DOTC)(diag)-63,

OPERATION, Clear Memory Mode.>, and Inspection Mode <Ref. to EN(H4DOTC)(diag)-49, PROCE-

DURE, Inspection Mode.>.

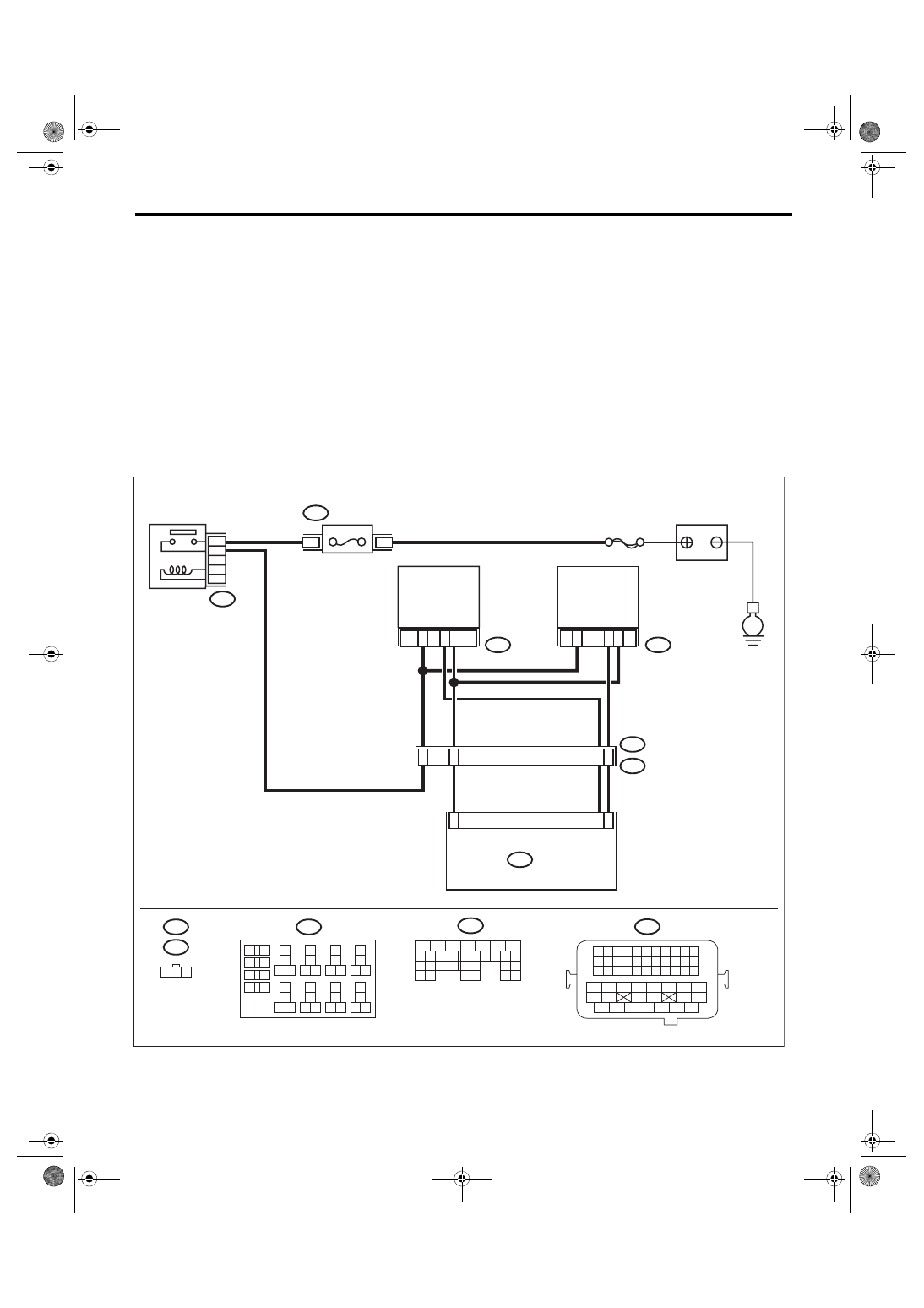

WIRING DIAGRAM:

Engine electrical system, with SI-DRIVE <Ref. to WI-48, WITH SI-DRIVE, WIRING DIAGRAM, Engine Elec-

trical System.>

EN-08733

3

30

2

E62

1

3

23

2

1

B137

E65

1 2 3

E62

29

B21

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44 45

47

46

49

48

51

50

53

52

54

E65

E2

B21

5

4

8

15

26

B220

24

23

22

21

B137

31

30

29

28

27

21

20

19

18

17

16

26

25

24

15

14

13

12

11

23

22

10

3

4

9

1

2

8

7

6

5

B220

18

19

6

7

4

3
5

2

1

12

11

10

9

8

40

36 39

38

37

34

33

35

32

28 31

30

29

23

22

21

20

26

25

24

27

17

16

15

14

13

4

3

B220

15A

E

ECM

SBF-7

FUSE

(RELAY BLOCK)

MAIN RELAY

EXHAUST

CAMSHAFT

POSITION

SENSOR LH

EXHAUST

CAMSHAFT

POSITION

SENSOR RH

BATTERY

EN(H4DOTC)(diag)-221

Diagnostic Procedure with Diagnostic Trouble Code (DTC)

ENGINE (DIAGNOSTICS)

Step

Check

Yes

No

1

CHECK POWER SUPPLY OF CAMSHAFT
POSITION SENSOR.
1) Turn the ignition switch to OFF.
2) Disconnect the connector from camshaft
position sensor.
3) Turn the ignition switch to ON.
4) Measure the voltage between camshaft
position sensor connector and engine ground.

Connector & terminal

(E62) No. 1 (+) — Engine ground (–):

Is the voltage 10 V or more?

Go to step

2.

Repair the harness
and connector.
NOTE:

In this case, repair
the following item:
• Open  circuit  or
short  circuit  to
ground  in  harness
between  main  re-
lay  connector  and
camshaft  position
sensor connector
• Poor  contact  of
coupling connector

2

CHECK HARNESS BETWEEN ECM AND
CAMSHAFT POSITION SENSOR CONNEC-
TOR.
1) Turn the ignition switch to OFF.
2) Disconnect the connector from ECM.
3) Measure the resistance between ECM con-
nector and camshaft position sensor connector.

Connector & terminal

(B137) No. 23 — (E62) No. 2:
(B137) No. 30 — (E62) No. 3:

Is the resistance less than 1 Ω? Go to step

3.

Repair the harness
and connector.
NOTE:

In this case, repair
the following item:
• Open  circuit  in
harness  between
ECM

connector

and camshaft posi-
tion  sensor  con-
nector
• Poor  contact  of
coupling connector

3

CHECK HARNESS BETWEEN ECM AND
CAMSHAFT POSITION SENSOR CONNEC-
TOR.
Measure the resistance between camshaft
position sensor connector and engine ground.

Connector & terminal

(E62) No. 2 — Engine ground:

Is the resistance 1 MΩ or
more?

Go to step

4.

Repair short circuit
to ground in har-
ness between
ECM connector
and camshaft posi-
tion sensor con-
nector.

4

CHECK HARNESS BETWEEN ECM AND
CAMSHAFT POSITION SENSOR CONNEC-
TOR.
Measure the voltage between camshaft posi-
tion sensor connector and engine ground.

Connector & terminal

(E62) No. 2 (+) — Engine ground (–):

Is the voltage 5 V or more?

Repair the short
circuit to power in
the harness
between ECM con-
nector and cam-
shaft position
sensor connector.

Go to step

5.

5

CHECK CONDITION OF CAMSHAFT POSI-
TION SENSOR.

Is the camshaft position sensor
installation bolt tightened
securely?

Go to step

6.

Tighten the cam-
shaft position sen-
sor installation bolt
securely. <Ref. to
FU(STI)-37, Cam-
shaft Position Sen-
sor.>

6

CHECK CAMSHAFT POSITION SENSOR.
Check the waveform of the camshaft position
sensor. <Ref. to EN(H4DOTC)(diag)-23,
Engine Control Module (ECM) I/O Signal.>

Is there any abnormality in
waveform?

Replace the cam-
shaft position sen-
sor. <Ref. to
FU(STI)-37, Cam-
shaft Position Sen-
sor.>

Repair the follow-
ing item.
• Poor contact of
ECM connector
• Poor contact of
camshaft position
sensor connector
• Poor contact of
coupling connector

EN(H4DOTC)(diag)-222

Diagnostic Procedure with Diagnostic Trouble Code (DTC)

ENGINE (DIAGNOSTICS)

BW:DTC P0366 CAMSHAFT POSITION SENSOR B CIRCUIT RANGE/PERFOR-

MANCE (BANK 1)

NOTE:

For  the  diagnostic  procedure, refer  to  DTC  P0365.  <Ref.  to  EN(H4DOTC)(diag)-220,  DTC  P0365  CAM-

SHAFT POSITION SENSOR “B” CIRCUIT (BANK 1), Diagnostic Procedure with Diagnostic Trouble Code

(DTC).>

EN(H4DOTC)(diag)-223

Diagnostic Procedure with Diagnostic Trouble Code (DTC)

ENGINE (DIAGNOSTICS)

BX:DTC P0390 CAMSHAFT POSITION SENSOR “B” CIRCUIT (BANK 2)

DTC DETECTING CONDITION:

• Immediately at fault recognition

• GENERAL DESCRIPTION <Ref. to GD(H4DOTC)-138, DTC P0390 CAMSHAFT POSITION SENSOR

“B” CIRCUIT (BANK 2), Diagnostic Trouble Code (DTC) Detecting Criteria.>

TROUBLE SYMPTOM:

• Engine stalls.

• Failure of engine to start
CAUTION:

After servicing or replacing faulty parts, perform Clear Memory Mode <Ref. to EN(H4DOTC)(diag)-63,

OPERATION, Clear Memory Mode.>, and Inspection Mode <Ref. to EN(H4DOTC)(diag)-49, PROCE-

DURE, Inspection Mode.>.

WIRING DIAGRAM:

Engine electrical system, with SI-DRIVE <Ref. to WI-48, WITH SI-DRIVE, WIRING DIAGRAM, Engine Elec-

trical System.>

EN-08733

3

30

2

E62

1

3

23

2

1

B137

E65

1 2 3

E62

29

B21

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44 45

47

46

49

48

51

50

53

52

54

E65

E2

B21

5

4

8

15

26

B220

24

23

22

21

B137

31

30

29

28

27

21

20

19

18

17

16

26

25

24

15

14

13

12

11

23

22

10

3

4

9

1

2

8

7

6

5

B220

18

19

6

7

4

3
5

2

1

12

11

10

9

8

40

36 39

38

37

34

33

35

32

28 31

30

29

23

22

21

20

26

25

24

27

17

16

15

14

13

4

3

B220

15A

E

ECM

SBF-7

FUSE

(RELAY BLOCK)

MAIN RELAY

EXHAUST

CAMSHAFT

POSITION

SENSOR LH

EXHAUST

CAMSHAFT

POSITION

SENSOR RH

BATTERY
