EN(H4DOTC)(diag)-216

Diagnostic Procedure with Diagnostic Trouble Code (DTC)

ENGINE (DIAGNOSTICS)

BQ:DTC P0346 CAMSHAFT POSITION SENSOR "A" CIRCUIT RANGE/PERFOR-

MANCE (BANK 2)

NOTE:

For  the  diagnostic  procedure, refer  to  DTC  P0345.  <Ref.  to  EN(H4DOTC)(diag)-214,  DTC  P0345  CAM-

SHAFT POSITION SENSOR “A” CIRCUIT (BANK 2), Diagnostic Procedure with Diagnostic Trouble Code

(DTC).>

6

CHECK CAMSHAFT POSITION SENSOR.
Check the waveform of the camshaft position
sensor. <Ref. to EN(H4DOTC)(diag)-23,
Engine Control Module (ECM) I/O Signal.>

Is there any abnormality in
waveform?

Replace the cam-
shaft position sen-
sor. <Ref. to
FU(STI)-37, Cam-
shaft Position Sen-
sor.> <Ref. to
FU(w/o STI)-37,
Camshaft Position
Sensor.>

Repair the follow-
ing item.
• Poor contact of
ECM connector
• Poor contact of
camshaft position
sensor connector
• Poor contact of
coupling connector

Step

Check

Yes

No

EN(H4DOTC)(diag)-217

Diagnostic Procedure with Diagnostic Trouble Code (DTC)

ENGINE (DIAGNOSTICS)

BR:DTC P0351 IGNITION COIL A PRIMARY/SECONDARY CIRCUIT

DTC DETECTING CONDITION:

• Immediately at fault recognition

• GENERAL DESCRIPTION <Ref. to GD(H4DOTC)-136, DTC P0351 IGNITION COIL A PRIMARY/SEC-

ONDARY CIRCUIT, Diagnostic Trouble Code (DTC) Detecting Criteria.>

TROUBLE SYMPTOM:

• Improper idling

• Poor driving performance
CAUTION:

After servicing or replacing faulty parts, perform Clear Memory Mode <Ref. to EN(H4DOTC)(diag)-63,

OPERATION, Clear Memory Mode.>, and Inspection Mode <Ref. to EN(H4DOTC)(diag)-49, PROCE-

DURE, Inspection Mode.>.

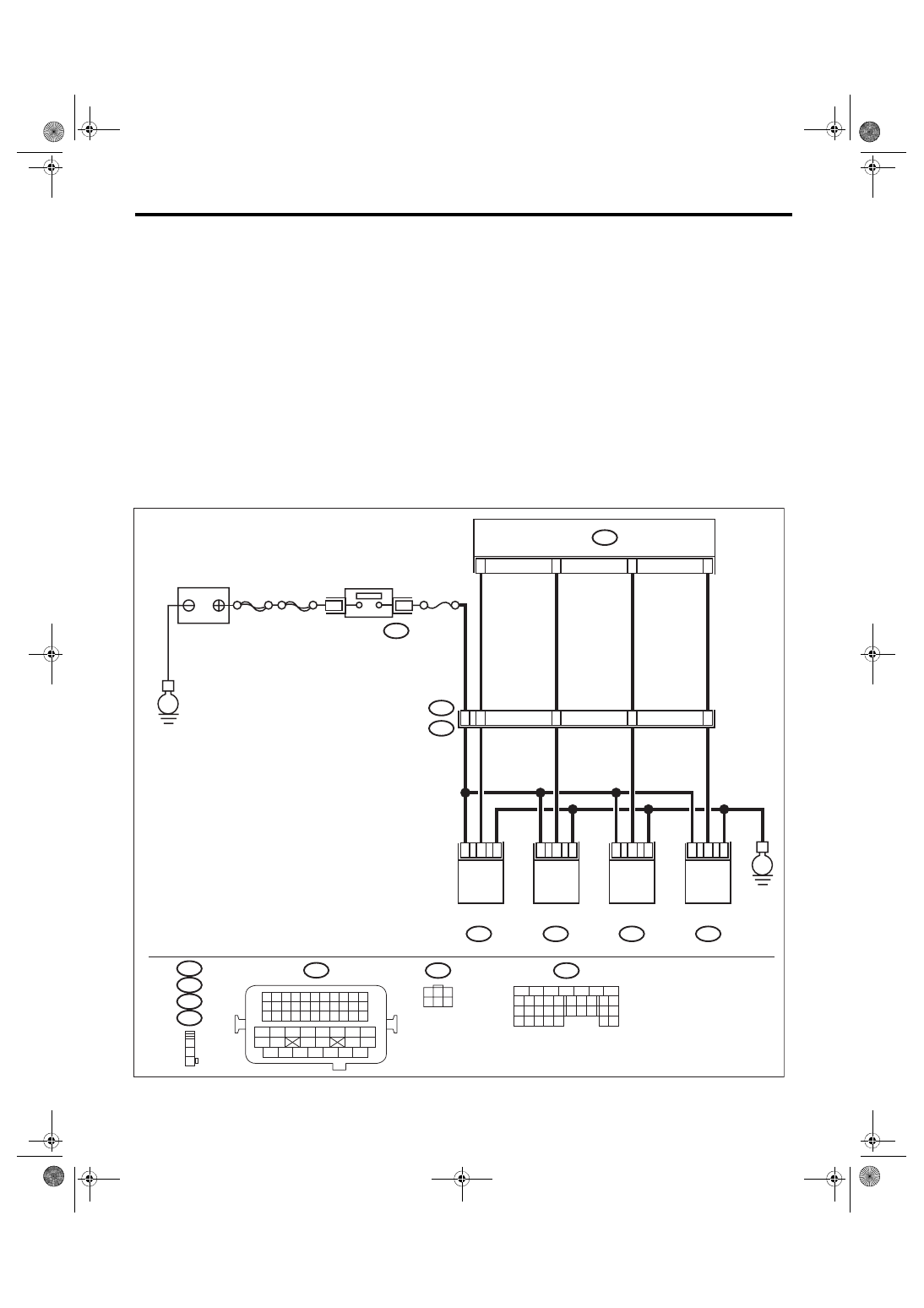

WIRING DIAGRAM:

• Engine electrical system, without SI-DRIVE <Ref. to WI-32, WITHOUT SI-DRIVE, WIRING DIAGRAM,

Engine Electrical System.>

• Engine electrical system, with SI-DRIVE <Ref. to WI-48, WITH SI-DRIVE, WIRING DIAGRAM, Engine

Electrical System.>

ECM

EN-08716

B72

B134

21

22

31

32

1

3

E2

B21

E31

E32

E33

E34

E34

E33

E32

E31

1
2
3

B21

3

1

2

3

1

2

9

49

20

31

10

3

1

2

3

1

2

B72

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44 45

47

46

49

48

51

50

53

52

54

B134

31

30

32

29

34

33

21

20

19

18

17

16

28

27

26

15

14

13

12

11

25

23

22

24

10

3

4

9

1

2

8

7

6

5

2

6

5

4

3

1

SBF-6

E

E

IGNITION COIL

No. 2

IGNITION COIL

No. 4

IGNITION COIL

No. 3

IGNITION COIL

No. 1

IGNITION

SWITCH

No. 12

MAIN

SBF

BATTERY

EN(H4DOTC)(diag)-218

Diagnostic Procedure with Diagnostic Trouble Code (DTC)

ENGINE (DIAGNOSTICS)

Step

Check

Yes

No

1

CHECK IGNITION COIL POWER SUPPLY
CIRCUIT.
1) Turn the ignition switch to OFF.
2) Disconnect the connector from ignition coil.
3) Turn the ignition switch to ON.
4) Measure the voltage between ignition coil
connector and engine ground.

Connector & terminal

DTC P0351; (E31) No. 3 (+) — Engine
ground (–):
DTC P0352; (E32) No. 3 (+) — Engine
ground (–):
DTC P0353; (E33) No. 3 (+) — Engine
ground (–):
DTC P0354; (E34) No. 3 (+) — Engine
ground (–):

Is the voltage 10 V or more?

Go to step

2.

Repair the harness
and connector.
NOTE:

In this case, repair
the following item:
• Open  circuit  or
short  circuit  to
ground  in  harness
of  power  supply
circuit
• Blown out of fuse
• Poor  contact  of
coupling connector

2

CHECK HARNESS OF IGNITION COIL
GROUND CIRCUIT.
1) Turn the ignition switch to OFF.
2) Measure the resistance of harness between
ignition coil connector and engine ground.

Connector & terminal

DTC P0351; (E31) No. 2 — Engine
ground:
DTC P0352; (E32) No. 2 — Engine
ground:
DTC P0353; (E33) No. 2 — Engine
ground:
DTC P0354; (E34) No. 2 — Engine
ground:

Is the resistance less than 5 Ω? Go to step

3.

Repair the open
circuit in harness
between ignition
coil connector and
engine grounding
terminal.

3

CHECK HARNESS BETWEEN ECM AND IG-
NITION COIL CONNECTOR.
1) Disconnect the connector from ECM.
2) Measure the resistance between ignition
coil connector and engine ground.

Connector & terminal

DTC P0351; (E31) No. 1 — Engine
ground:
DTC P0352; (E32) No. 1 — Engine
ground:
DTC P0353; (E33) No. 1 — Engine
ground:
DTC P0354; (E34) No. 1 — Engine
ground:

Is the resistance 1 MΩ or
more?

Go to step

4.

Repair the ground
short circuit of har-
ness between
ECM connector
and ignition coil
connector.

4

CHECK HARNESS BETWEEN ECM AND IG-
NITION COIL CONNECTOR.
Measure the resistance of harness between
ECM connector and ignition coil connector.

Connector & terminal

DTC P0351; (B134) No. 21 — (E31) No. 1:
DTC P0352; (B134) No. 22 — (E32) No. 1:
DTC P0353; (B134) No. 31 — (E33) No. 1:
DTC P0354; (B134) No. 32 — (E34) No. 1:

Is the resistance less than 1 Ω? Go to step

5.

Repair the harness
and connector.
NOTE:

In this case, repair
the following item:
• Open  circuit  of
harness  between
ECM

connector

and the ignition coil
connector
• Poor  contact  of
coupling connector

5

CHECK FOR POOR CONTACT.
Check for poor contact of ECM connector.

Is there poor contact of ECM
connector?

Repair the poor
contact of ECM
connector.

Go to step

6.

EN(H4DOTC)(diag)-219

Diagnostic Procedure with Diagnostic Trouble Code (DTC)

ENGINE (DIAGNOSTICS)

BS:DTC P0352 IGNITION COIL B PRIMARY/SECONDARY CIRCUIT

NOTE:

For the diagnostic procedure, refer to DTC P0351. <Ref. to EN(H4DOTC)(diag)-217, DTC P0351 IGNITION

COIL A PRIMARY/SECONDARY CIRCUIT, Diagnostic Procedure with Diagnostic Trouble Code (DTC).>

BT:DTC P0353 IGNITION COIL C PRIMARY/SECONDARY CIRCUIT

NOTE:

For the diagnostic procedure, refer to DTC P0351. <Ref. to EN(H4DOTC)(diag)-217, DTC P0351 IGNITION

COIL A PRIMARY/SECONDARY CIRCUIT, Diagnostic Procedure with Diagnostic Trouble Code (DTC).>

BU:DTC P0354 IGNITION COIL D PRIMARY/SECONDARY CIRCUIT

NOTE:

For the diagnostic procedure, refer to DTC P0351. <Ref. to EN(H4DOTC)(diag)-217, DTC P0351 IGNITION

COIL A PRIMARY/SECONDARY CIRCUIT, Diagnostic Procedure with Diagnostic Trouble Code (DTC).>

6

CHECK SPARK PLUG CONDITION.
1) Remove the spark plug of the correspond-
ing cylinder. <Ref. to IG(STI)-4, REMOVAL,
Spark Plug.> <Ref. to IG(w/o STI)-5,
REMOVAL, Spark Plug.>
2) Check the spark plug condition. <Ref. to
IG(STI)-5, INSPECTION, Spark Plug.> <Ref. to
IG(w/o STI)-6, INSPECTION, Spark Plug.>

Is the spark plug condition nor-
mal?

Replace the igni-
tion coil. <Ref. to
IG(STI)-7, Ignition
Coil.> <Ref. to
IG(w/o STI)-8, Igni-
tion Coil.>

Replace the spark
plug. <Ref. to
IG(STI)-4, Spark
Plug.> <Ref. to
IG(w/o STI)-5,
Spark Plug.>

Step

Check

Yes

No
