EN(H4DOTC)(diag)-52

Inspection Mode

ENGINE (DIAGNOSTICS)

1. PREPARATION FOR THE INSPECTION

MODE

1) Check that the battery voltage is 12 V or more

and fuel remains approx. half [20 — 40 L (5.3 —

10.6 US gal, 4.4 — 8.8 Imp gal)].

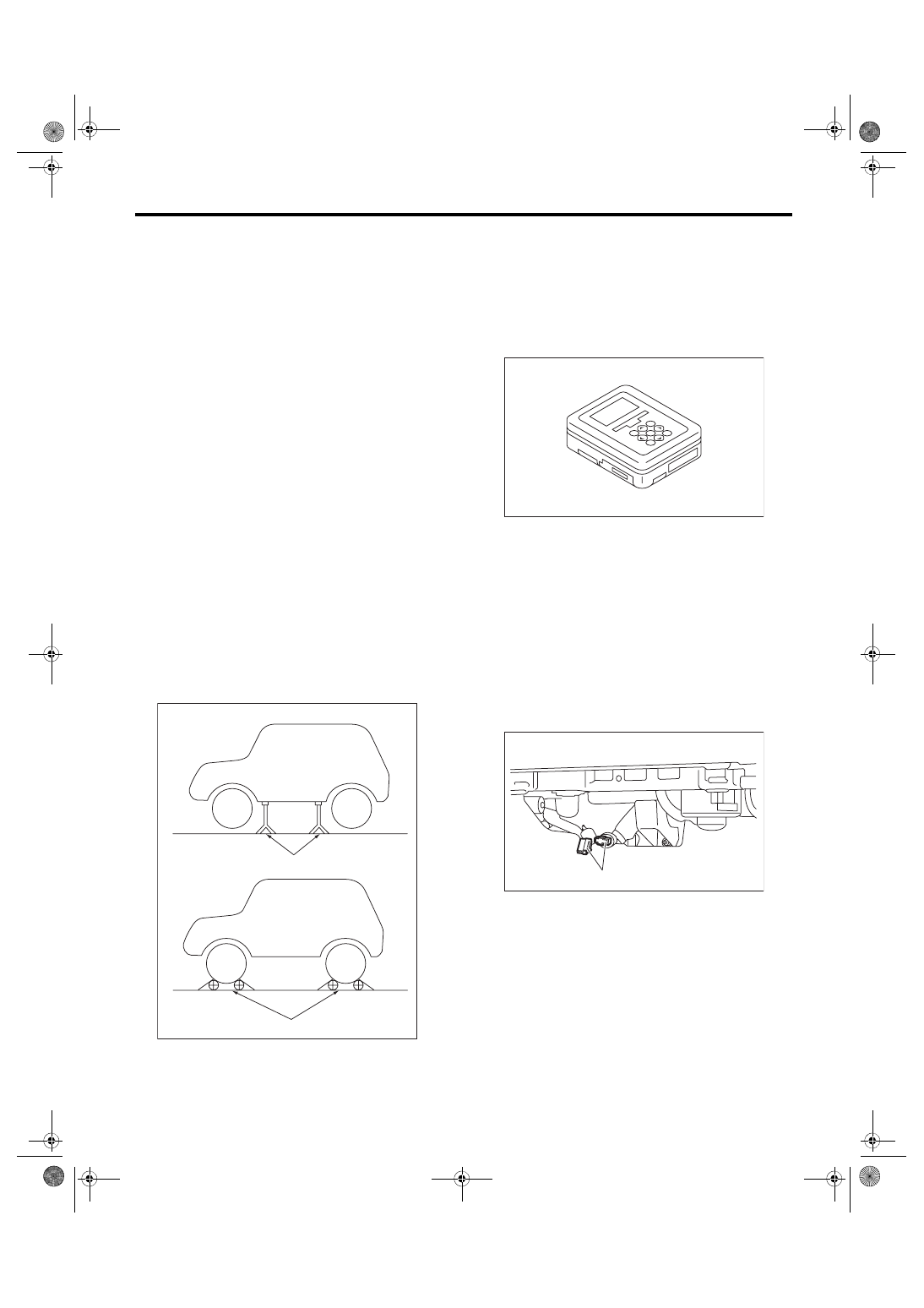

2) Lift up the vehicle using a garage jack and place

it on rigid racks, or drive the vehicle onto free roll-

ers.
WARNING:

• Before lifting up the vehicle, ensure parking

brake is applied.

• Do not use a pantograph jack in place of a rig-

id rack.

• Secure a rope or wire to the front or rear tow-

ing hooks to prevent the lateral runout of front

wheels.

• Before  rotating  the  wheels,  make  sure  that

there is no one in front of the vehicle. Besides

while the wheels are rotating, make sure that no

one approaches the vehicle front side.

• Make  sure  that  there  is  nothing  around  the

wheels.  For  AWD  model,  pay  attention  to  all

four wheels.

• While  servicing,  do  not  depress  or  release

the clutch pedal or accelerator pedal quickly re-

gardless of the engine speed. Quick operation

may cause the vehicle to drop off the free roller.

• To  prevent  the  vehicle  from  slipping due  to

vibration, do not place anything between rigid

rack and the vehicle.

2. SUBARU SELECT MONITOR

1) Check that no DTC remains after clearing mem-

ory. <Ref. to EN(H4DOTC)(diag)-63, Clear Memo-

ry Mode.>

2) Warm up the engine.

3) Prepare the Subaru Select Monitor kit. <Ref. to

EN(H4DOTC)(diag)-8,  PREPARATION  TOOL,

General Description.>

4) Prepare  PC  with  Subaru  Select  Monitor  in-

stalled.

5) Connect the USB cable to SDI (Subaru Diagno-

sis Interface) and USB port on the personal com-

puter  (dedicated  port  for  the  Subaru  Select

Monitor).
NOTE:

The dedicated port for the Subaru Select Monitor

means the USB port which was used to install the

Subaru Select Monitor.

6) Connect the diagnosis cable to SDI.

7) Connect the delivery (test) mode connector (A)

located under the glove box.

(A) Rigid rack
(B) Free roller

EN-00041

(A)

(B)

EN-05692

EN-06146

(A)

EN(H4DOTC)(diag)-53

Inspection Mode

ENGINE (DIAGNOSTICS)

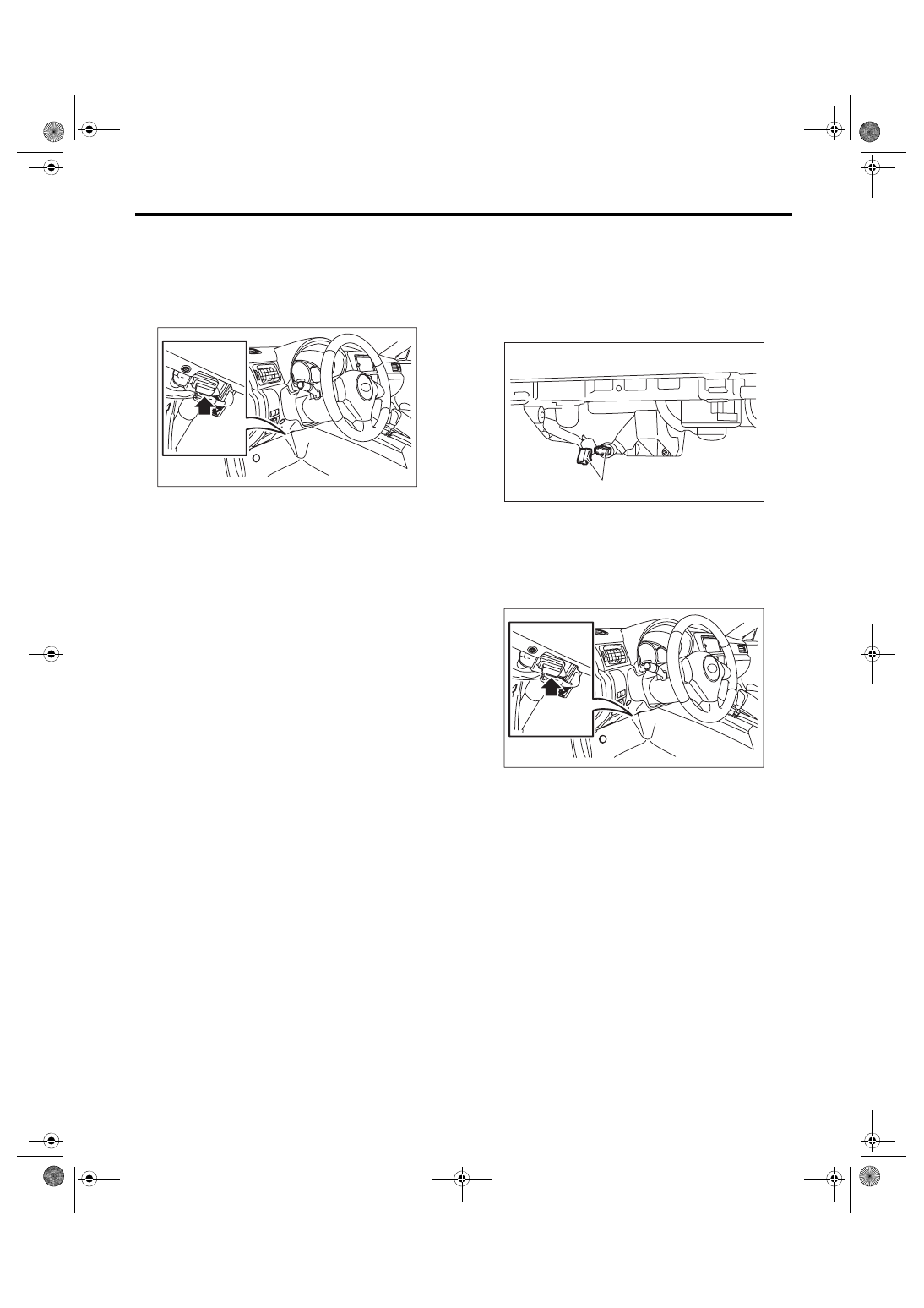

8) Connect SDI to data link connector located in the

lower portion of the instrument panel (on the driv-

er’s side).
CAUTION:

Do not connect the scan tools except for Suba-

ru Select Monitor and general scan tool.

9) Start the PC.

10) Turn  the  ignition  switch  to  ON  (engine  OFF)

and run the “PC application for Subaru Select Mon-

itor”.

11) On «Main Menu» display, select {Each System

Check}.

12) On  «System  Selection  Menu»  display,  select

{Engine Control System}.

13) Click  the  [OK]  button  after  the  information  of

engine type has been displayed.

14) On «Engine Diagnosis» display, select {Dealer

Check Mode Procedure}.

15) When the “Perform Inspection (Dealer Check)

Mode  ?”  is  shown  on  the  screen,  click  the  [Next]

button.

16) Perform subsequent procedures as instructed

on the display screen.

• If trouble still remains in the memory, the corre-

sponding DTC appears on the display screen.
NOTE:

• For  detailed  operation  procedures,  refer  to

“PC application help for Subaru Select Monitor”.

• For details concerning DTC, refer to “List of Di-

agnostic Trouble Code (DTC)”.

<Ref. to EN(H4DOTC)(diag)-87, List of Diagnos-

tic Trouble Code (DTC).>

• Release the parking brake.

• The  rotating  speed  difference  between  front

and rear wheels may illuminate the ABS warning

light,  but  this  does  not  indicate  a  malfunction.

When  engine  control  system  diagnosis  is  fin-

ished, perform the VDC memory clearance pro-

cedure  of  self-diagnosis  function.  <Ref.  to

VDC(diag)-27, Clear Memory Mode.>

3. GENERAL SCAN TOOL

1) Check that no DTC remains after clearing mem-

ory. <Ref. to EN(H4DOTC)(diag)-63, Clear Memo-

ry Mode.>

2) Warm up the engine.

3) Connect the delivery (test) mode connector (A)

located under the glove box.

4) Connect the general scan tool to data link con-

nector located in the lower portion of the instrument

panel (on the driver’s side).
CAUTION:

Do not connect the scan tools except for Suba-

ru Select Monitor and general scan tool.

5) Start the engine.
NOTE:

Depress the clutch pedal when starting engine.

6) Turn the neutral position switch to ON by operat-

ing shift lever.

7) Keep  the  engine  speed  in  2,500  —  3,000  rpm

range for 40 seconds.

EN-06148

EN-06146

(A)

EN-06148

EN(H4DOTC)(diag)-54

Inspection Mode

ENGINE (DIAGNOSTICS)

8) Place the shift lever in 1st gear and drive the ve-

hicle at 5 to 10 km/h (3 to 6 MPH).
NOTE:

• For AWD model, release the parking brake.

• The rotating speed difference between front and

rear wheels may illuminate the ABS warning light,

but this does not indicate a malfunction. When en-

gine control system diagnosis is finished, perform

the VDC memory clearance procedure of self-diag-

nosis function. <Ref. to VDC(diag)-27, Clear Mem-

ory Mode.>

9) Using the general scan tool, check for DTC and

record the result(s).
NOTE:

• For  detailed  operation  procedures,  refer  to  the

general scan tool operation manual.

• For details concerning DTC, refer to “List of Diag-

nostic Trouble Code (DTC)”.

<Ref. to EN(H4DOTC)(diag)-87, List of Diagnostic

Trouble Code (DTC).>

EN(H4DOTC)(diag)-55

Drive Cycle

ENGINE (DIAGNOSTICS)

12.Drive Cycle

A: PROCEDURE

It is necessary to perform the drive cycle listed below if DTC is not found in the Inspection Mode. It is possible

to complete diagnosis of the DTC by performing the indicated drive cycle. After the repair for the DTC, per-

form a necessary drive cycle and make sure the function recovers and the DTC is recorded.

1. PREPARATION FOR DRIVE CYCLE

1) Check that the battery voltage is 12 V or more and fuel remains approx. half [20 — 40 L (5.3 — 10.6 US gal,

4.4 — 8.8 Imp gal)].

2) After  performing  the  diagnostics  and  Clear  Memory  Mode,  check  that  no  DTC  remains.  <Ref.  to

EN(H4DOTC)(diag)-63, Clear Memory Mode.>

3) Check the delivery (test) mode connector is disconnected.
NOTE:

• Perform the drive cycle after warming up the engine except when the engine coolant temperature at en-

gine start is specified.

• Perform the drive cycle twice if the DTC in the list is marked with *. After completing the first drive cycle,

stop the engine and perform second diagnosis in same condition.

2. DRIVE CYCLE A

Diagnostic procedure:

1) Drive for 20 minutes or more at a constant speed of 80 km/h (50 MPH) or more.

2) Stop the vehicle and idle for one minute.

DTC

Item

Condition

*P0116

Engine Coolant Temp. Sensor Circuit Range/Performance

 —

*P0128

Coolant Thermostat (Engine Coolant Temperature Below Thermostat Regulat-
ing Temperature)

 —

*P014C

O2 Sensor Slow Response - Rich to Lean (Bank 1 Sensor 1)

 —

*P014D

O2 Sensor Slow Response - Lean to Rich (Bank 1 Sensor 1)

 —

*P015A

O2 Sensor Delayed Response - Rich to Lean (Bank 1 Sensor 1)

 —

*P015B

O2 Sensor Delayed Response - Lean to Rich (Bank 1 Sensor 1)

 —

*P0141

O2 Sensor Heater Circuit (Bank1 Sensor2)

 —

*P0171

System Too Lean (Bank 1)

Complete diagnosis with drive
cycle B or C as well.

*P0172

System Too Rich (Bank 1)

Complete diagnosis with drive
cycle B or C as well.

*P0300

Random/Multiple Cylinder Misfire Detected

Complete diagnosis with drive
cycle B or C as well.

*P0301

Cylinder 1 Misfire Detected

Complete diagnosis with drive
cycle B or C as well.

*P0302

Cylinder 2 Misfire Detected

Complete diagnosis with drive
cycle B or C as well.

*P0303

Cylinder 3 Misfire Detected

Complete diagnosis with drive
cycle B or C as well.

*P0304

Cylinder 4 Misfire Detected

Complete diagnosis with drive
cycle B or C as well.

*P0420

Catalyst System Efficiency Below Threshold (Bank 1)

 —

*P0459

Evaporative Emission System Purge Control Valve Circuit High

 —

*P2096

Post Catalyst Fuel Trim System Too Lean (Bank 1)

Complete diagnosis with drive
cycle B or C as well.

*P2097

Post Catalyst Fuel Trim System Too Rich (Bank 1)

Complete diagnosis with drive
cycle B or C as well.
