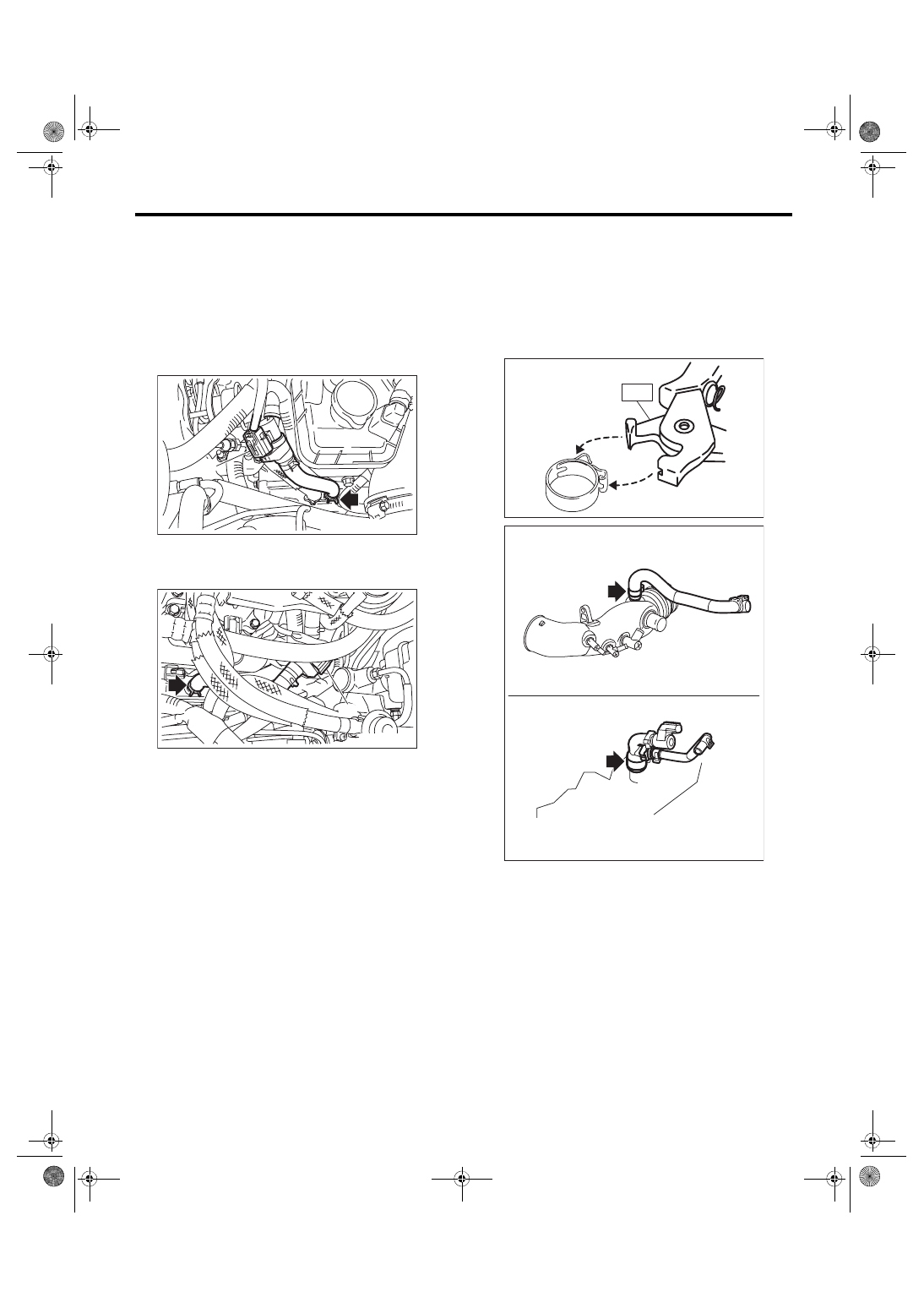

EC(w/o STI)-25

PCV Hose Assembly

EMISSION CONTROL (AUX. EMISSION CONTROL DEVICES)

13.PCV Hose Assembly

A: REMOVAL

CAUTION:

Do  not  remove  unless  the  hose  and  the  diag-

nostics connector are broken.

1) Disconnect the connector (A) from the PCV hose

assembly A, and remove the PCV hose assembly

A from the rocker cover RH.

2) Disconnect the connector (A) from the PCV hose

assembly B, and remove the PCV hose assembly

B from the rocker cover LH.

3) Remove  the  intake  manifold.  <Ref.  to  FU(w/o

STI)-18, REMOVAL, Intake Manifold.>

4) Remove the turbocharger. <Ref. to IN(w/o STI)-

14, REMOVAL, Turbocharger.>

5) Remove  the  intake  duct.  <Ref.  to  IN(w/o  STI)-

11, REMOVAL, Intake Duct.>

6) Remove the PCV hose assembly C from the in-

take duct and the cylinder block RH.
NOTE:

Pinch the clamp of the PCV hose assembly C by fit-

ting the cut out in the ST with the protrusion on the

clamp  as  shown  in  the  figure,  and  unlock  the

clamp.

ST 18353AA000 CLAMP PLIERS

EC-02996

(A)

EC-02997

(A)

ME-04374

ST

EC-02735

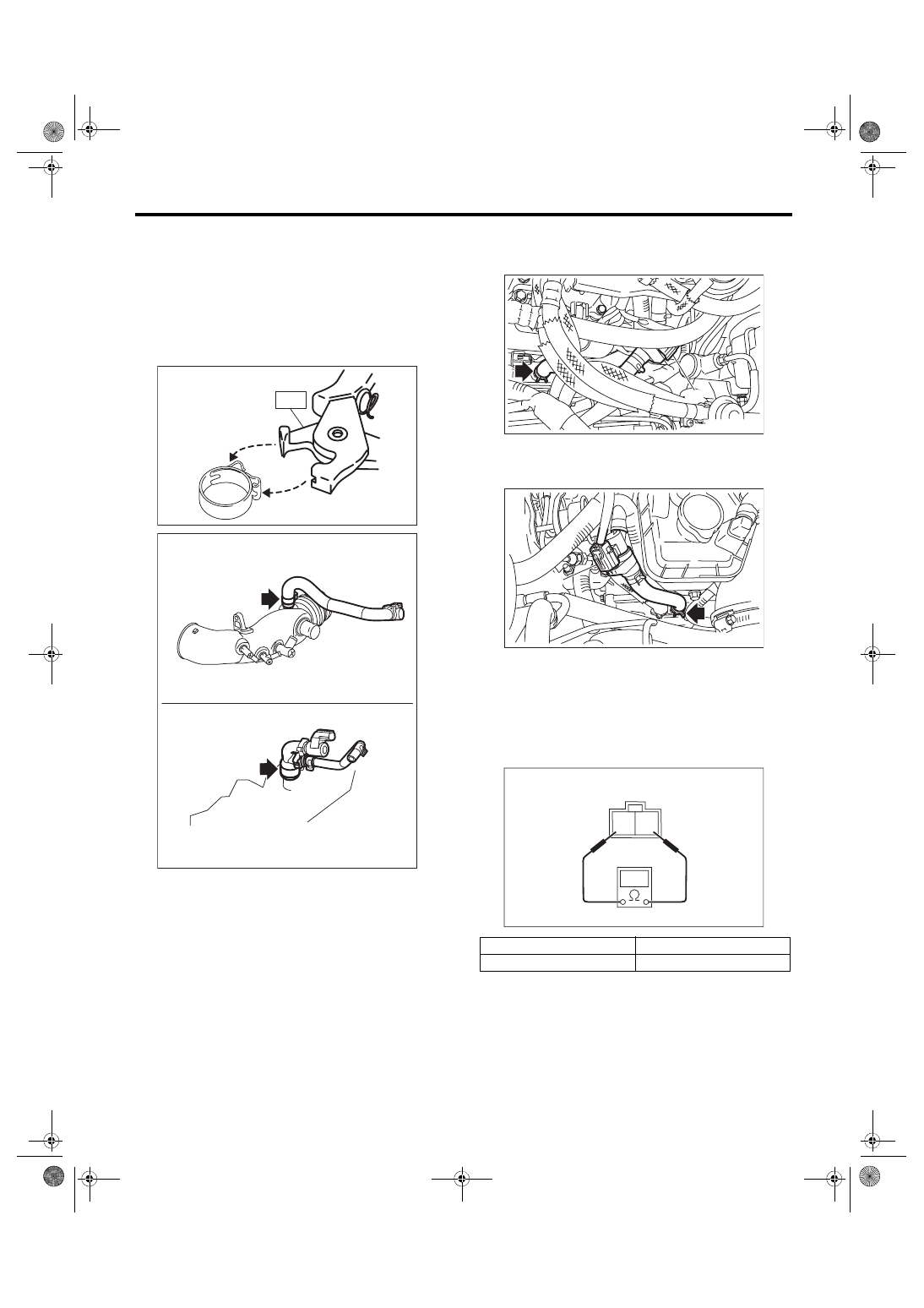

EC(w/o STI)-26

PCV Hose Assembly

EMISSION CONTROL (AUX. EMISSION CONTROL DEVICES)

B: INSTALLATION

1) Install the PCV hose assembly C to the intake

duct and the cylinder block RH.
NOTE:

Use a new clamp for the PCV hose assembly C, fit

the  cut  out  in  the  ST  with  the  protrusion  on  the

clamp as shown in the figure, and lock the clamp.

ST 18353AA000 CLAMP PLIERS

2) Install the intake duct. <Ref. to IN(w/o STI)-11,

INSTALLATION, Intake Duct.>

3) Install the turbocharger. <Ref. to IN(w/o STI)-15,

INSTALLATION, Turbocharger.>

4) Install the intake manifold. <Ref. to FU(w/o STI)-

22, INSTALLATION, Intake Manifold.>

5) Install the PCV hose assembly B to the rocker

cover  LH,  and  connect  the  connector  (A)  to  the

PCV hose assembly B.

6) Install the PCV hose assembly A to the rocker

cover  RH,  and  connect  the  connector  (A)  to  the

PCV hose assembly A.

C: INSPECTION

1. DIAGNOSIS CONNECTOR

1) Check that the diagnosis connector has no de-

formation, cracks and any other damage.

2) Check  the  resistance  between  the  diagnosis

connector terminals.

2. OTHER INSPECTIONS

1) Check that the PCV connector has no deforma-

tion, cracks or other damages.

2) Check that the hose has no cracks, damage or

loose part.

ME-04374

ST

EC-02735

Terminal No.

Standard

1 and 2

Less than 1 Ω

EC-02997

(A)

EC-02996

(A)

2 1

EC-02428

EC(w/o STI)-27

PCV Valve

EMISSION CONTROL (AUX. EMISSION CONTROL DEVICES)

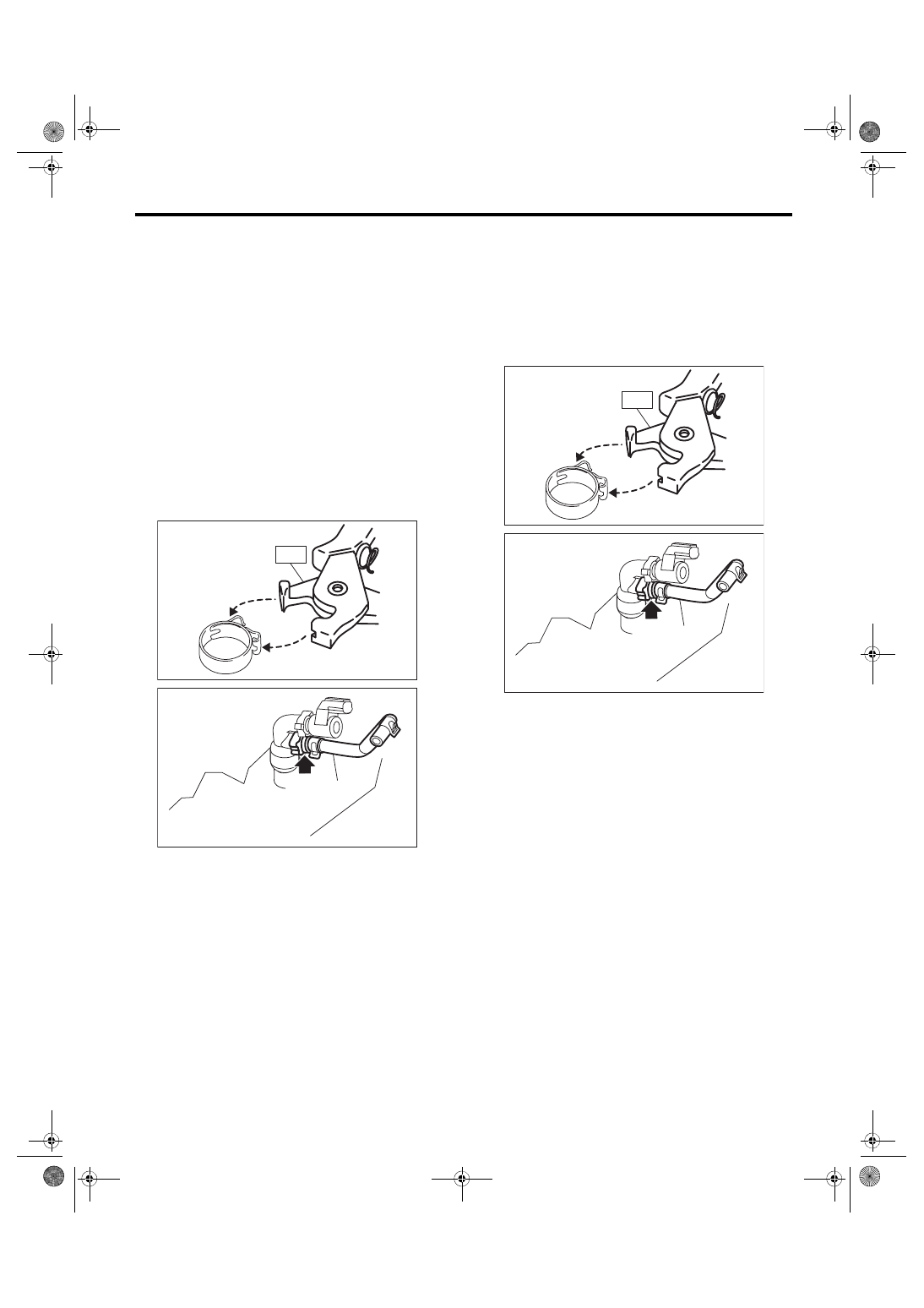

14.PCV Valve

A: REMOVAL

CAUTION:

Do not remove unless the PCV valve is broken.

1) Remove  the  intake  manifold.  <Ref.  to  FU(w/o

STI)-18, REMOVAL, Intake Manifold.>

2) Remove  the  secondary  air  combination  valve

RH. <Ref. to EC(w/o STI)-30, REMOVAL, Second-

ary Air Combination Valve.>

3) Disconnect the vacuum hose (A) from the PCV

valve  and  remove  the  PCV  valve  from  the  PCV

connector.
NOTE:

Pinch the clamp of the PCV connector by fitting the

cut out in the ST with the protrusion on the clamp as

shown in the figure, and unlock the clamp.

ST 18353AA000 CLAMP PLIERS

B: INSTALLATION

1) Install the PCV valve to the PCV connector and

connect the vacuum hose (A) to the PCV valve.
NOTE:

Use a new clamp for the PCV connector clamp, fit

the  cut  out  in  the  ST  with  the  protrusion  on  the

clamp as shown in the figure, and lock the clamp.

ST 18353AA000 CLAMP PLIERS

2) Install the secondary air combination valve RH.

<Ref. to EC(w/o STI)-31, INSTALLATION, Second-

ary Air Combination Valve.>

3) Install the intake manifold. <Ref. to FU(w/o STI)-

22, INSTALLATION, Intake Manifold.>

4) Install the collector cover.

ME-04374

ST

 EC-02736

(A)

ME-04374

ST

 EC-02736

(A)

EC(w/o STI)-28

PCV Valve

EMISSION CONTROL (AUX. EMISSION CONTROL DEVICES)

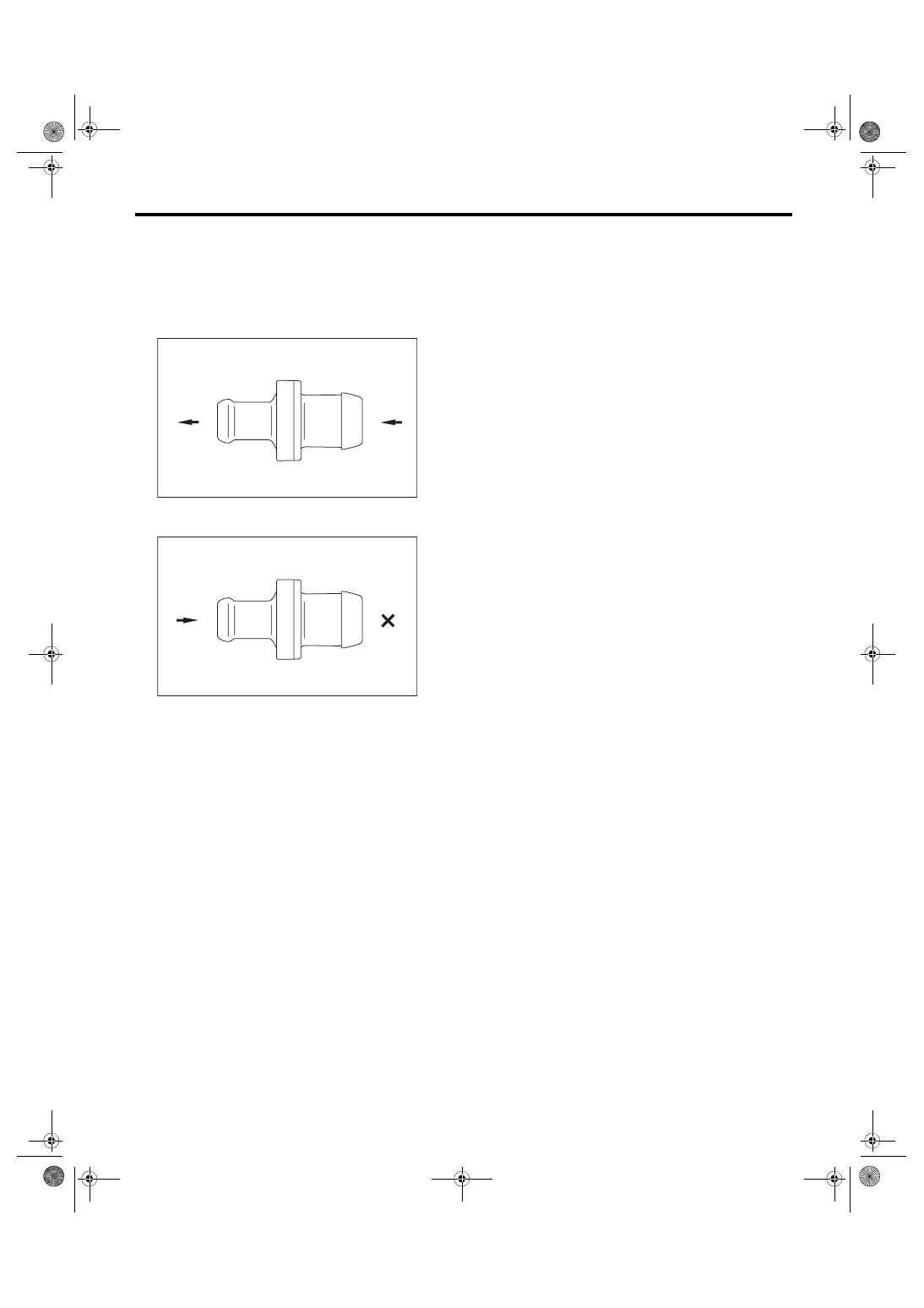

C: INSPECTION

1. PCV VALVE

1) Check that the PCV valve has no deformation,

cracks or other damages.

2) Check that air is discharged from (B) when air is

blown into (A).

3) Check that air does not come out from (B) when

air is blown into (A).

2. OTHER INSPECTIONS

Check  the  vacuum  hose  for  cracks,  damage  or

looseness.

EC-02507

(B)

(A)

EC-02508

(A)

(B)
