Subaru Impreza 3 / Impreza WRX / Impreza WRX STI. Manual - part 98

CO(STI)-24

Radiator Main Fan and Fan Motor

COOLING

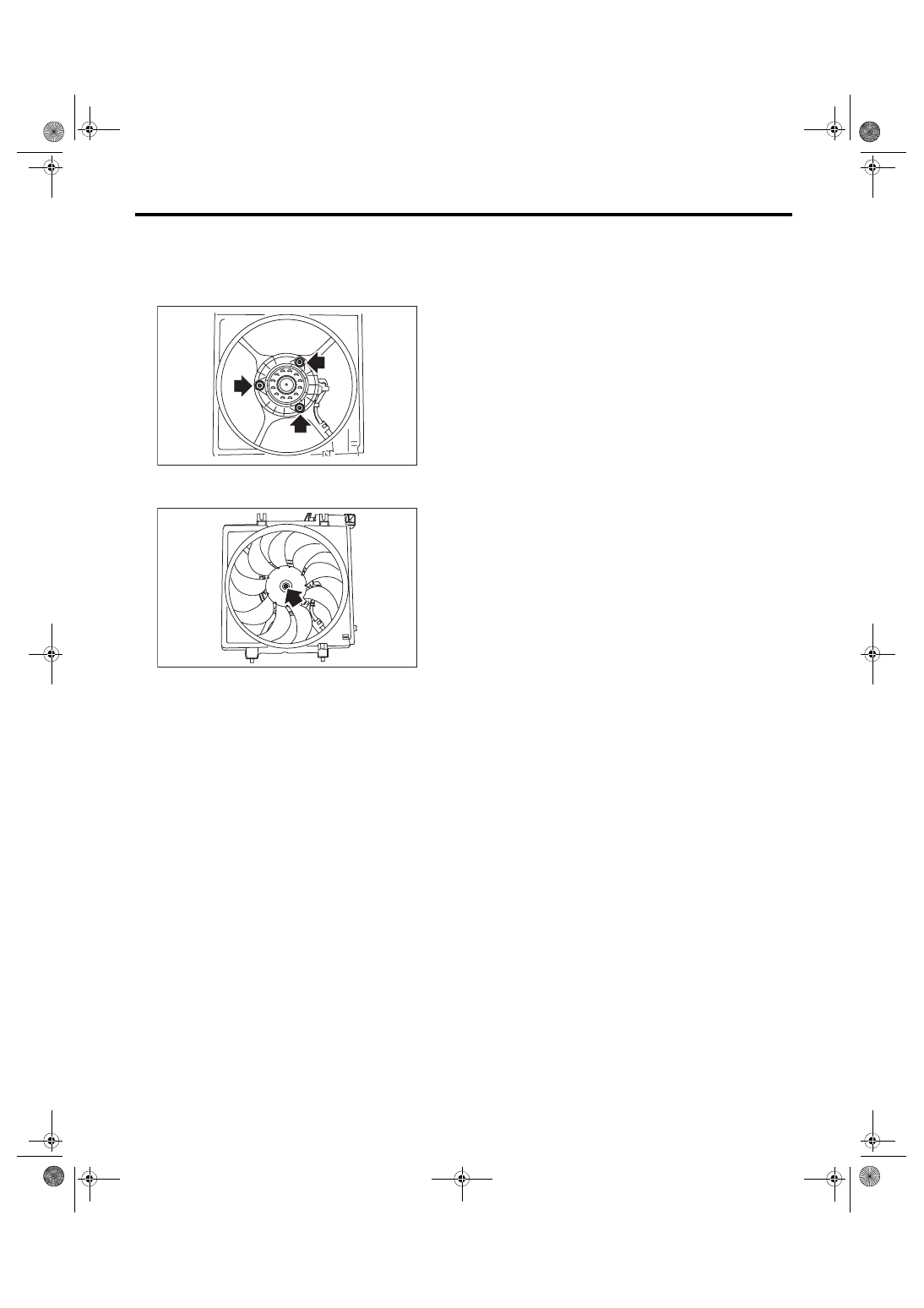

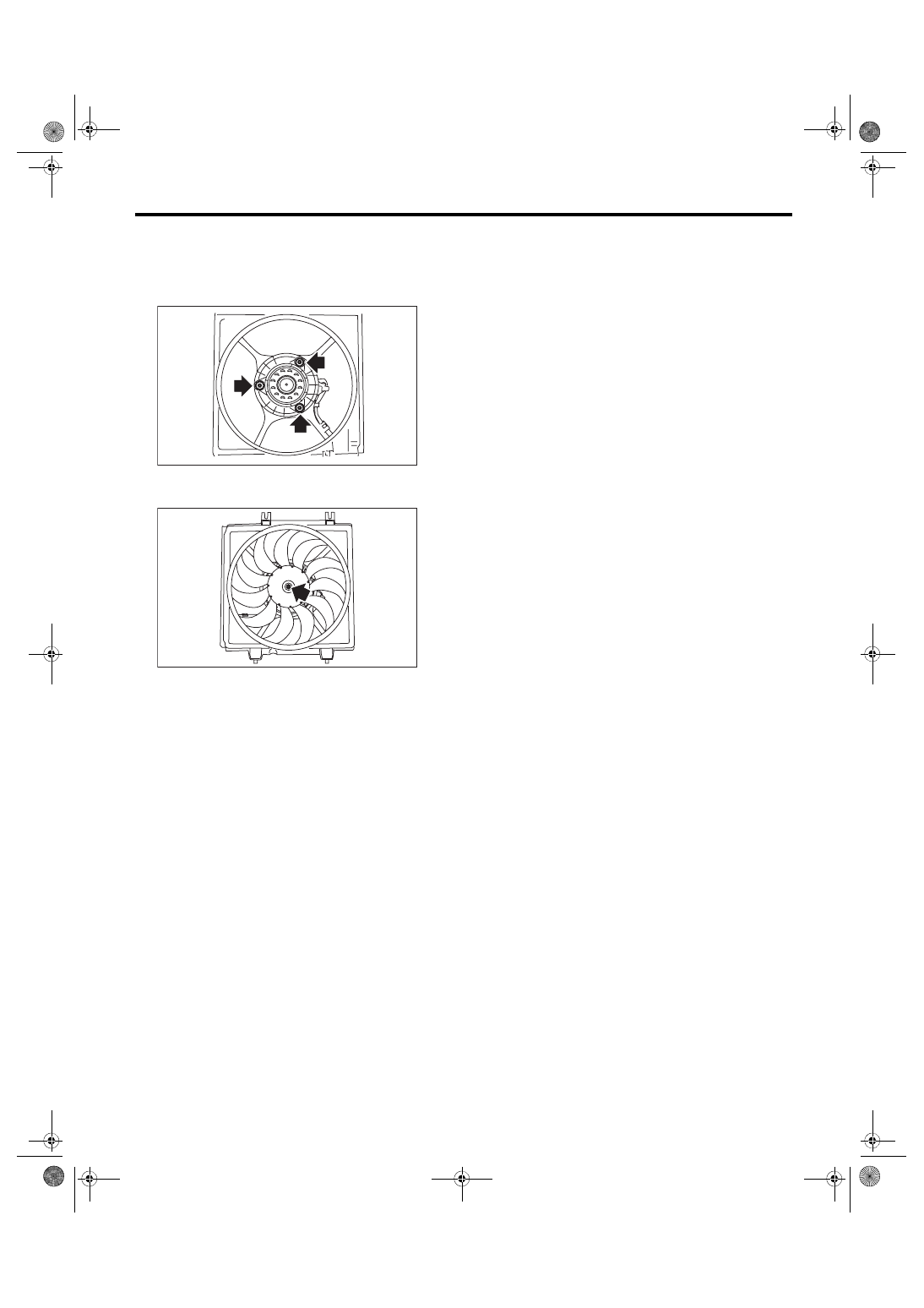

D: ASSEMBLY

Assemble in the reverse order of disassembly.
Tightening torque:

4.41 N·m (0.45 kgf-m, 3.25 ft-lb)

Tightening torque:

3.4 N·m (0.3 kgf-m, 2.5 ft-lb)

E: INSPECTION

Check that the radiator main fan, radiator main fan

shroud and main fan motor do not have deforma-

tion, cracks or damage.

CO-02373

CO-02372

CO(STI)-25

Radiator Sub Fan and Fan Motor

COOLING

9. Radiator Sub Fan and Fan

Motor

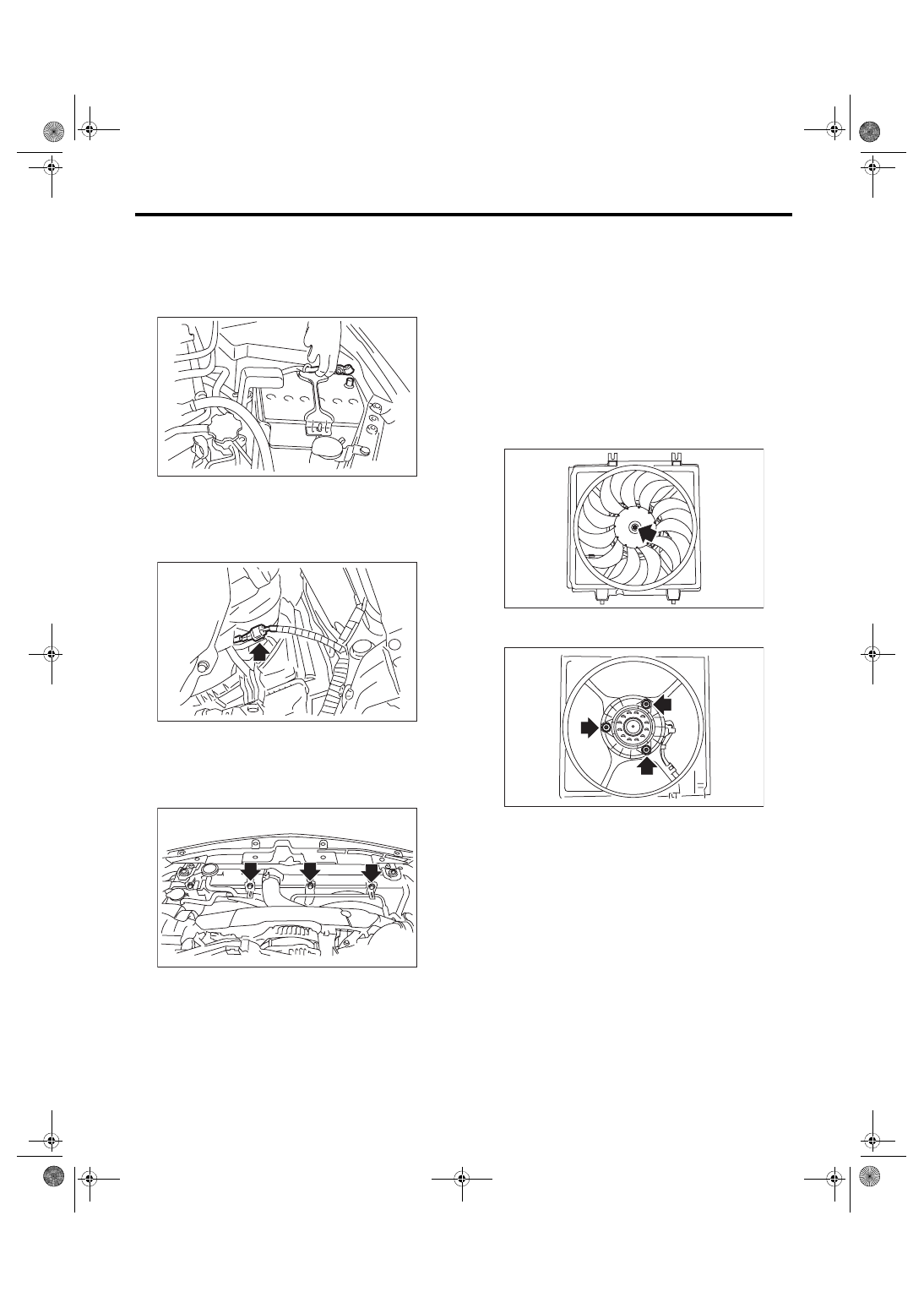

A: REMOVAL

1) Disconnect the ground cable from battery.

2) Lift up the vehicle.

3) Remove  the  under  cover.  <Ref.  to  EI-28,  RE-

MOVAL, Front Under Cover.>

4) Disconnect the connector from the sub fan mo-

tor.

5) Lower the vehicle.

6) Remove the air intake duct. <Ref. to IN(STI)-10,

REMOVAL, Air Intake Duct.>

7) Remove the bolts which secure the radiator sub

fan motor assembly and the over flow pipe.

8) Raise  the  radiator  sub  fan  motor  assembly

slightly, remove the pin at the lower part of the ra-

diator  sub  fan  motor  assembly  from  the  radiator

hole,  and  remove  the  radiator  sub  fan  motor  as-

sembly from the lower side of the vehicle.

B: INSTALLATION

Install in the reverse order of removal.
CAUTION:

Check  if  the  radiator  hose  and  the  over  flow

hose are properly connected.
Tightening torque:

7.5 N·m (0.8 kgf-m, 5.5 ft-lb)

C: DISASSEMBLY

1) Remove the clip which holds the sub fan motor

connector onto the radiator sub fan shroud.

2) Disconnect the radiator sub fan from the sub fan

motor.

3) Disconnect the sub fan motor from the radiator

sub fan shroud.

IN-00203

CO-02775

CO-02413

CO-02369

CO-02373

CO(STI)-26

Radiator Sub Fan and Fan Motor

COOLING

D: ASSEMBLY

Assemble in the reverse order of disassembly.
Tightening torque:

4.41 N·m (0.45 kgf-m, 3.25 ft-lb)

Tightening torque:

3.4 N·m (0.3 kgf-m, 2.5 ft-lb)

E: INSPECTION

Check  that  the  radiator  sub  fan,  radiator  sub  fan

shroud and sub fan motor do not have deformation,

cracks or damage.

CO-02373

CO-02369

CO(STI)-27

Reservoir Tank

COOLING

10.Reservoir Tank

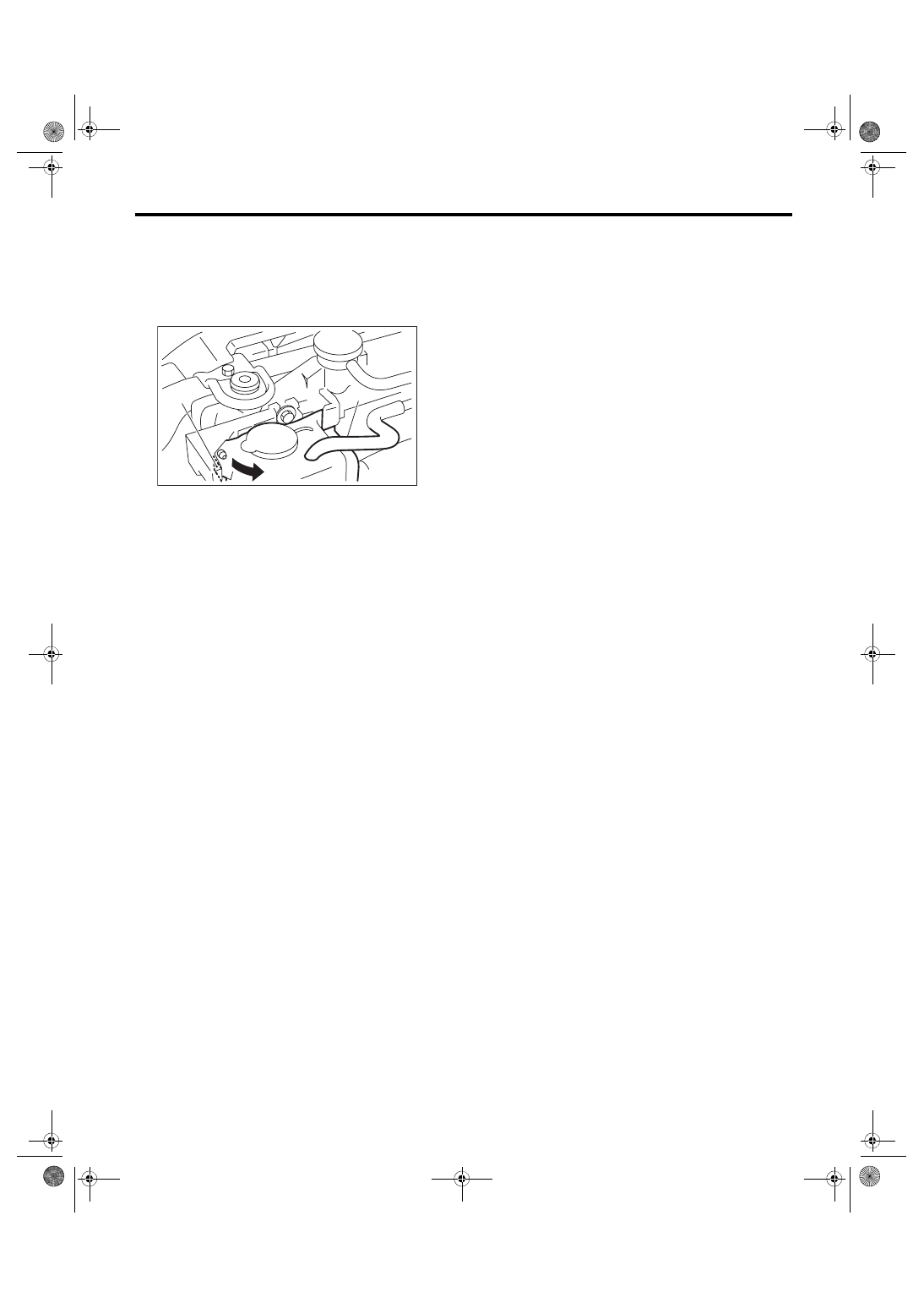

A: REMOVAL

1) Pull out the over flow hose (A).

2) Pull out the reservoir tank to the arrow direction

while pushing the claw (B).

B: INSTALLATION

Install in the reverse order of removal.

C: INSPECTION

1) Check that the reservoir tank does not have de-

formation, cracks or damage.

2) Make sure the over flow hoses are not cracked,

damaged or loose.

3) Make sure the engine coolant level is between

“FULL” and “LOW”.

CO-02766

(B)

(A)
