General Description

MECHANICAL

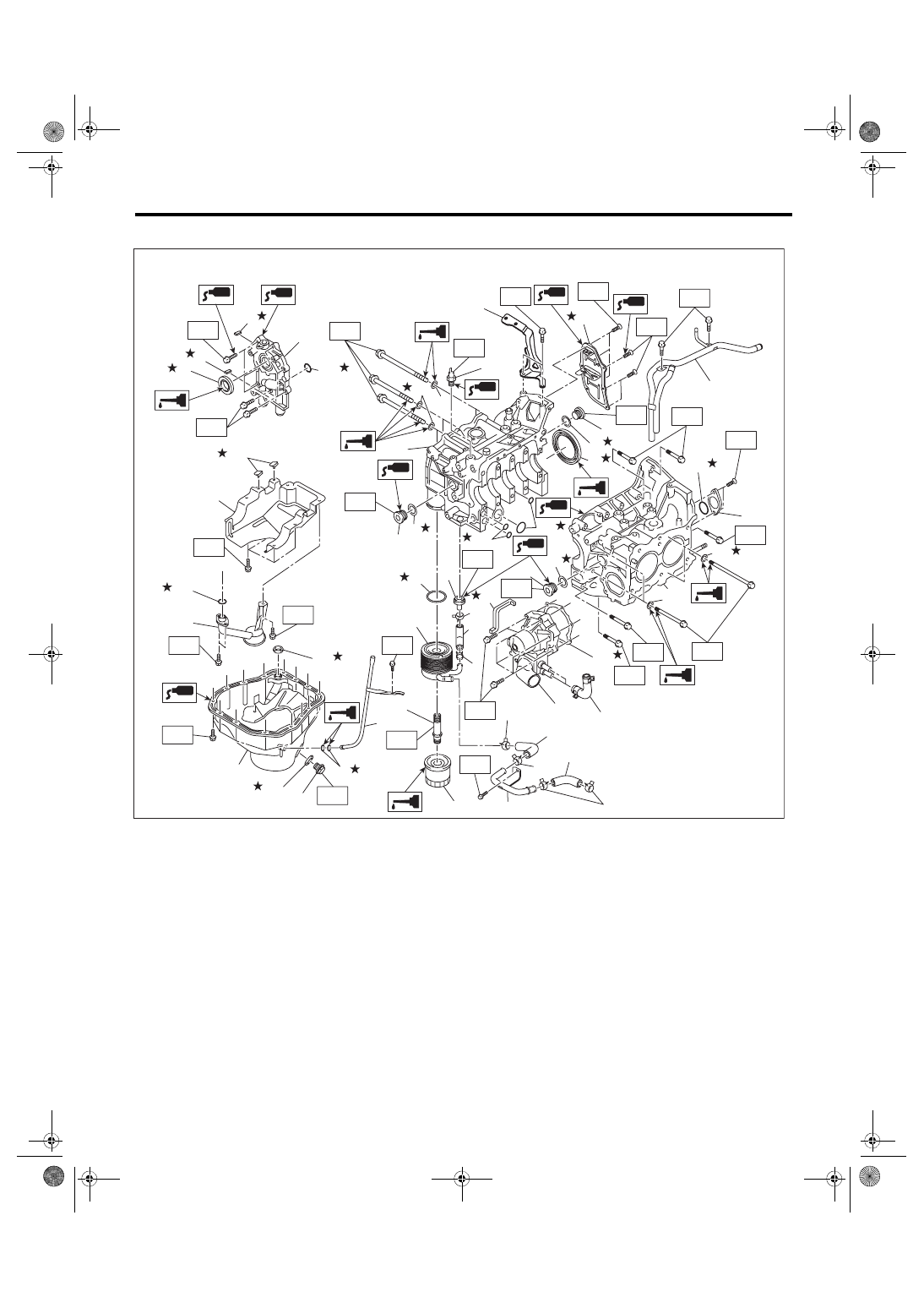

4. CYLINDER BLOCK

(39)

(32)

T8

(17)

(24)

(15)

(27)

T9

ME-05987

T4

T2

T2

T11

T6

T11

T6

T2

T10

T10

(9)

(10)

(10)

(11)

(13)

(25)

(26)

(4)

(4)

(4)

(3)

(3)

(3)

(2)

(5)

(10)

T6

T2

(14)

(28)

T3

(18)

(10)

T2

(29)

(31)

T1

T7

(19)

(20)

(21)

(22)

(30)

(29)

(30)

(12)

(35)

T2

(6)

T2

(10)

T2

(8)

(7)

(34)

(34)

T2

T2

(23)

T10

T6

(1)

T5

(33)

(16)

T2

(39)

(36)

(39)

(38)

(37)

(39)

(39)

ME(STI)-11

General Description

MECHANICAL

(1)

Oil pressure switch

(19) Gasket

(37)

Oil cooler hose B

(2)

Cylinder block RH

(20) Oil pan

(38)

Oil cooler hose C

(3)

Service hole plug

(21) Drain plug

(39)

Clip

(4)

Gasket

(22) Drain plug gasket





(5)

Oil separator cover

(23) Oil level gauge guide

Tightening torque: N·m (kgf-m, ft-lb)

(6)

Water by-pass pipe

(24) Oil filter

T1: 5 (0.5, 3.7)

(7)

Oil pump

(25) Gasket

T2: 6.4 (0.7, 4.7)

(8)

Front oil seal

(26) Water pump hose

T3: 10 (1.0, 7.4)

(9)

Rear oil seal

(27) Nipple

T4: First 12 (1.2, 8.9)

(10) O-ring

(28) Seal



Second 12 (1.2, 8.9)

(11) Service hole cover

(29) Washer

T5: 16 (1.6, 11.8)

(12) Cylinder block LH

(30) Seal washer

T6: 25 (2.5, 18.4)

(13) Water pump

(31) O-ring

T7: 44 (4.5, 32.5)

(14) Baffle plate

(32) Gasket

T8: 54 (5.5, 39.8)

(15) Oil cooler

(33) Intercooler stay (engine rear

hanger)

T9: 69 (7.0, 50.9)

(16) Oil cooler pipe

(34) Oil pump seal

T10: 70 (7.1, 51.6)

(17) Connector

(35) Water pump sealing

T11: <Ref. to ME(STI)-84, INSTAL-

LATION, Cylinder Block.>

(18) Oil strainer

(36) Oil cooler hose A





ME(STI)-12

General Description

MECHANICAL

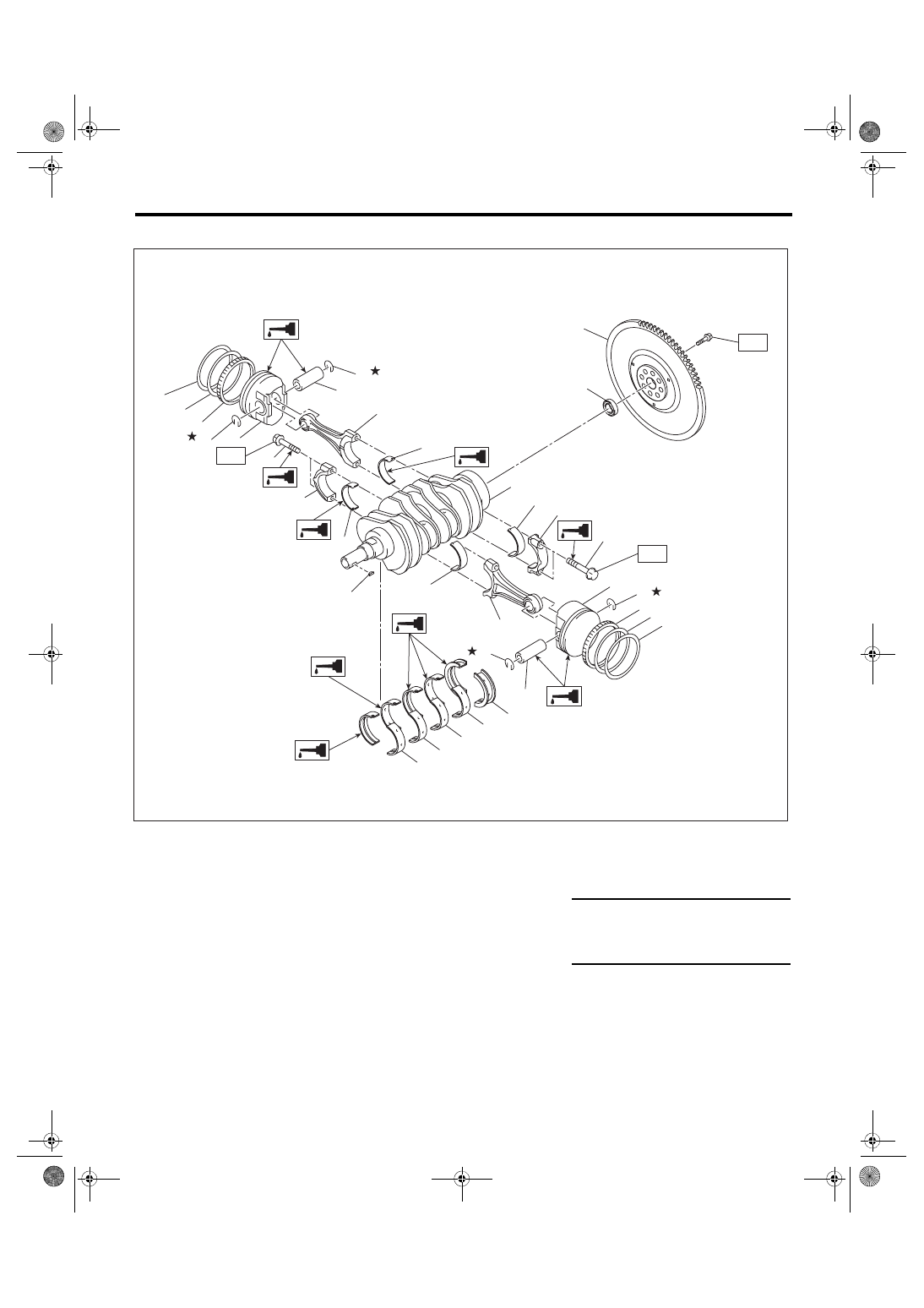

5. CRANKSHAFT AND PISTON

(1)

Flywheel

(8)

Snap ring

(15) Crankshaft bearing #1, #3

(2)

Ball bearing

(9)

Connecting rod bolt

(16) Crankshaft bearing #2, #4

(3)

Top ring

(10) Connecting rod

(17) Crankshaft bearing #5

(4)

Second ring

(11) Connecting rod bearing





(5)

Oil ring

(12) Connecting rod cap

Tightening torque: N·m (kgf-m, ft-lb)

(6)

Piston

(13) Crankshaft

T1: 52 (5.3, 38.4)

(7)

Piston pin

(14) Woodruff key

T2: <Ref. to CL-14, INSTALLATION,

Flywheel.>

ME-05051

T1

T1

(15)

(16)

(15)

(16)

(17)

(8)

(7)

(3)

(4)

(5)

(8)

(6)

(9)

(12)

(11)

(13)

(11)

(10)

(3)

(4)

(5)

(8)

(6)

(7)

(8)

(9)

(10)

(12)

(11)

(11)

(14)

(1)

(2)

T2

ME(STI)-13

General Description

MECHANICAL

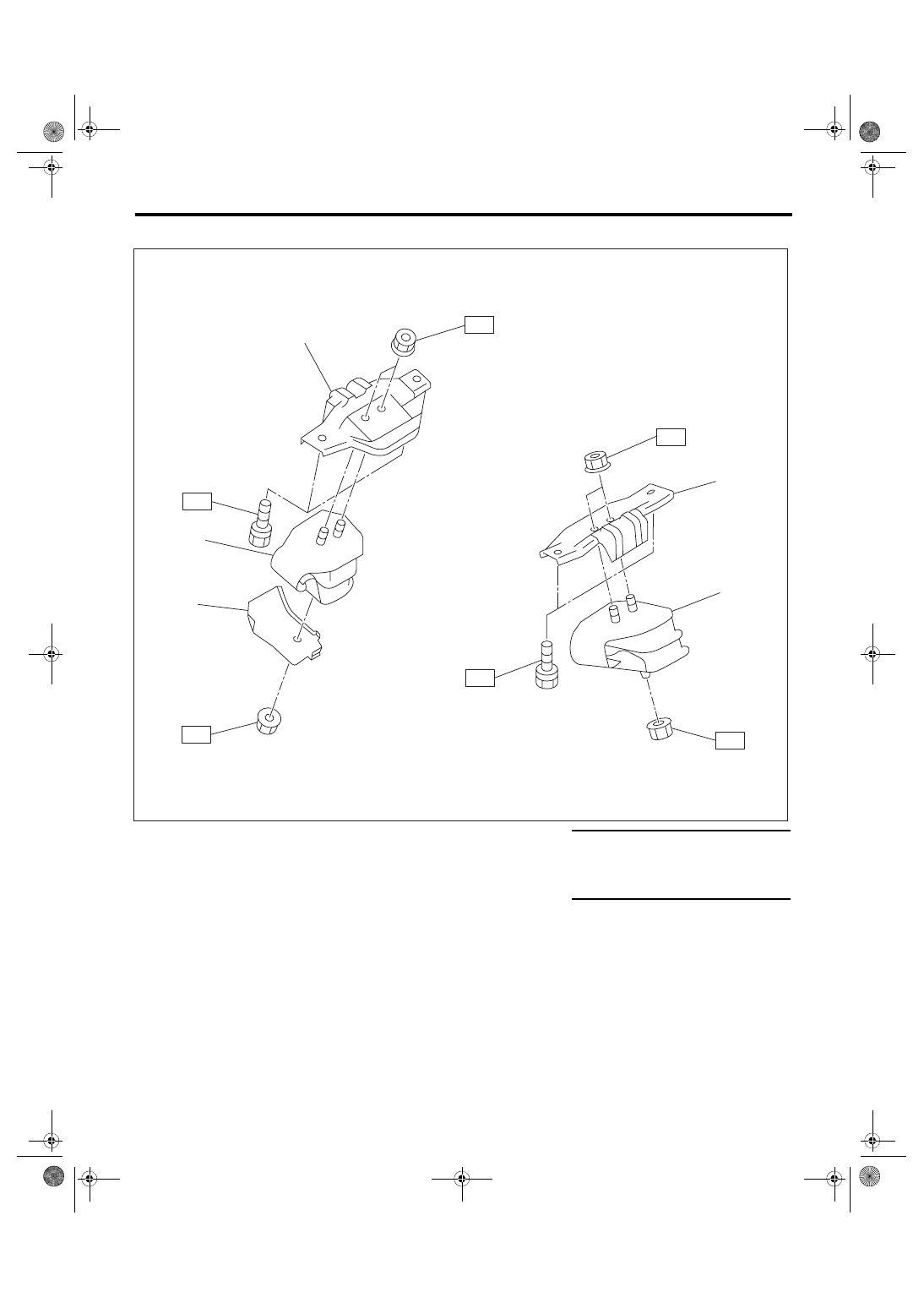

6. ENGINE MOUNTING

(1)

Heat shield cover

(3)

Front engine mounting bracket

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Front cushion rubber





T1: 35 (3.6, 25.8)









T2: 42 (4.3, 31.0)









T3: 45 (4.6, 33.2)

ME-07042

(3)

T3

T1

(2)

(1)

(3)

(2)

T3

T1

T2

T2
