Subaru Impreza 3 / Impreza WRX / Impreza WRX STI. Manual - part 63

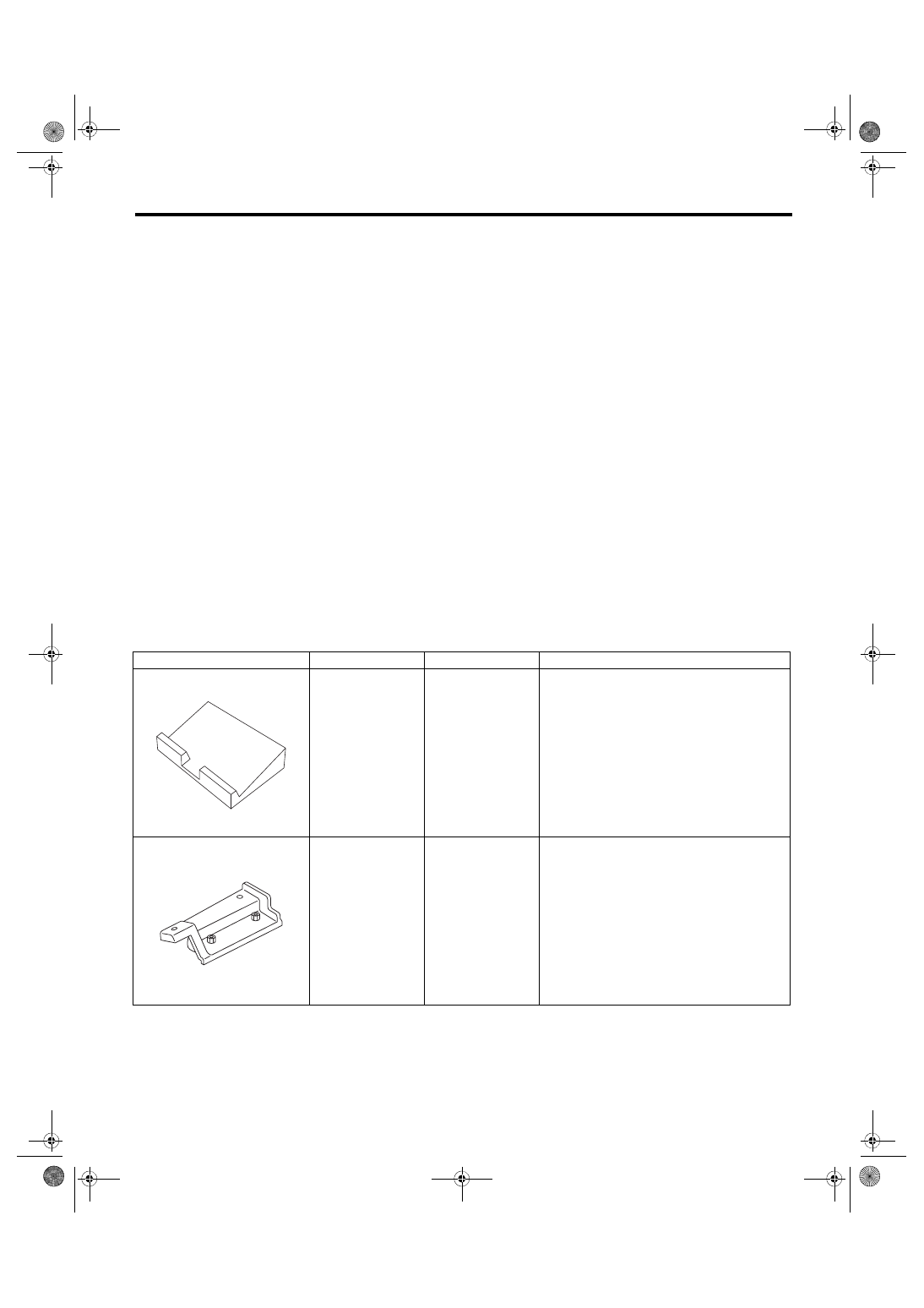

ME(STI)-14

General Description

MECHANICAL

C: CAUTION

• Prior to starting work, pay special attention to the following:

1. Always wear work clothes, a work cap, and protective shoes. Additionally, wear a helmet, protective

goggles, etc. if necessary.
2. Protect the vehicle using a seat cover, fender cover, etc.
3. Prepare the service tools, clean cloth, containers to catch grease and oil, etc.

• Vehicle components are extremely hot immediately after driving. Be wary of receiving burns from heated

parts.

• When performing a repair, identify the cause of trouble and avoid unnecessary removal, disassembly and

replacement.

• Before disconnecting connectors of sensors or units, be sure to disconnect the ground cable from battery.

• Always use the jack-up point when the shop jacks or rigid racks are used to support the vehicle.

• Remove or install the engine in an area where chain hoists, lifting devices, etc. are available for ready use.

When lifting up the vehicle, make sure to support the vehicle at the jack-up points.

• Be careful not to let any oil or grease contact the clutch disc, flywheel or timing belt.

• Remove contamination including dirt and corrosion before removal, installation, disassembly or assembly.

• Keep the removed parts in order and protect them from dust and dirt.

• All removed parts, if to be reused, should be reinstalled in the original positions with attention to the correct

directions, etc.

• Rotating parts and sliding parts such as piston, bearing and gear should be coated with oil when being as-

sembled.

• Bolts, nuts and washers should be replaced with new parts as required.

• Be sure to tighten the fasteners including bolts and nuts to the specified torque.

D: PREPARATION TOOL

1. SPECIAL TOOL

ILLUSTRATION

TOOL NUMBER

DESCRIPTION

REMARKS

498267600

CYLINDER HEAD
TABLE

• Used for replacing valve guides.
• Used for removing and installing valve spring.

498457000

ENGINE STAND
ADAPTER RH

Used together with ENGINE STAND
(499817100).

ST-498267600

ST-498457000

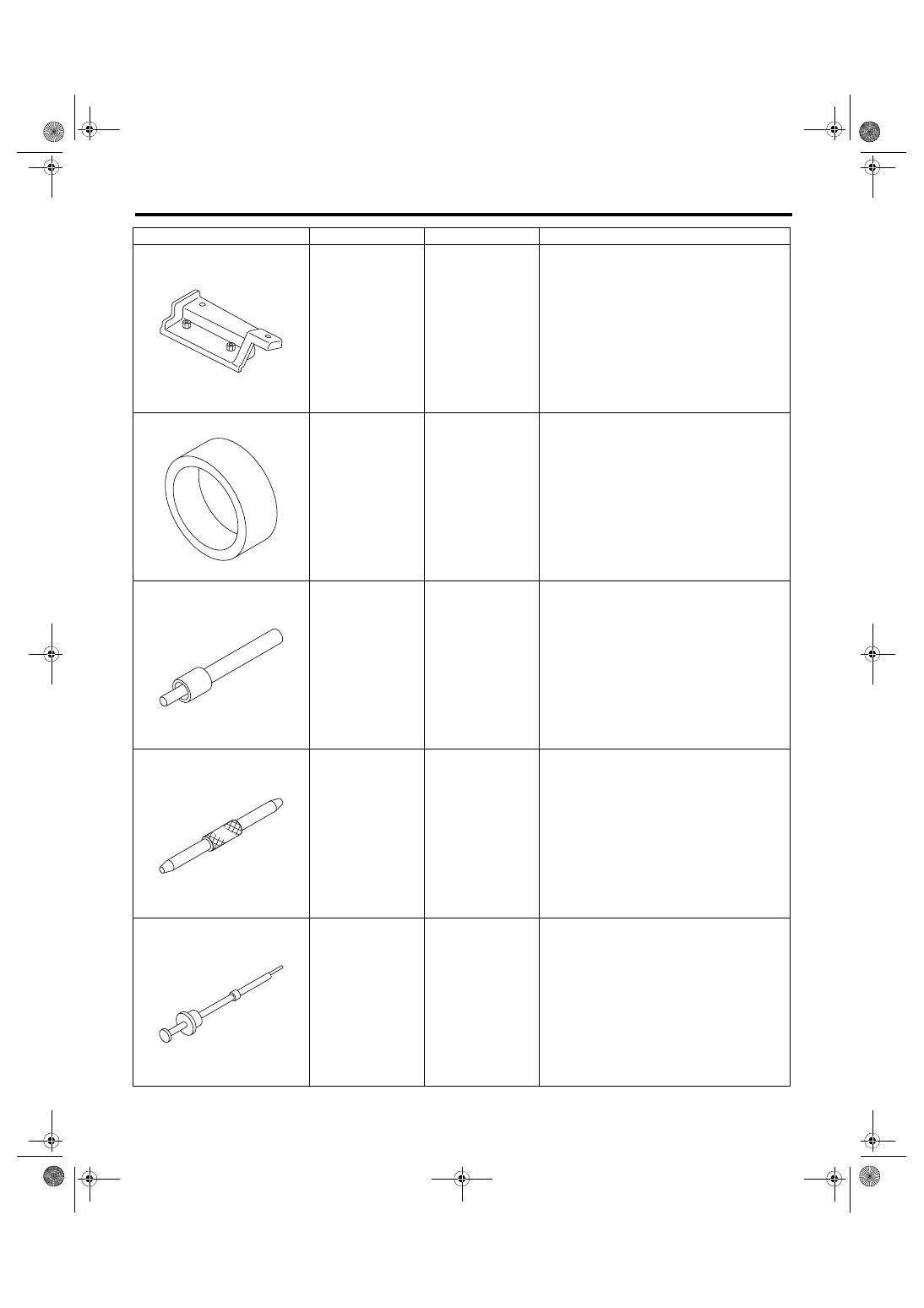

ME(STI)-15

General Description

MECHANICAL

498457100

ENGINE STAND
ADAPTER LH

Used together with ENGINE STAND
(499817100).

498747300

PISTON GUIDE

Used for installing the piston into the cylinder.

498857100

VALVE OIL SEAL
GUIDE

Used for press-fitting of intake valve guide oil
seals and exhaust valve guide oil seals.

499017100

PISTON PIN GUIDE Used for installing piston pin, piston and con-

necting rod.

499097700

PISTON PIN
REMOVER ASSY

Used for removing piston pin.

ILLUSTRATION

TOOL NUMBER

DESCRIPTION

REMARKS

ST-498457100

ST-498747300

ST-498857100

ST-499017100

ST-499097700

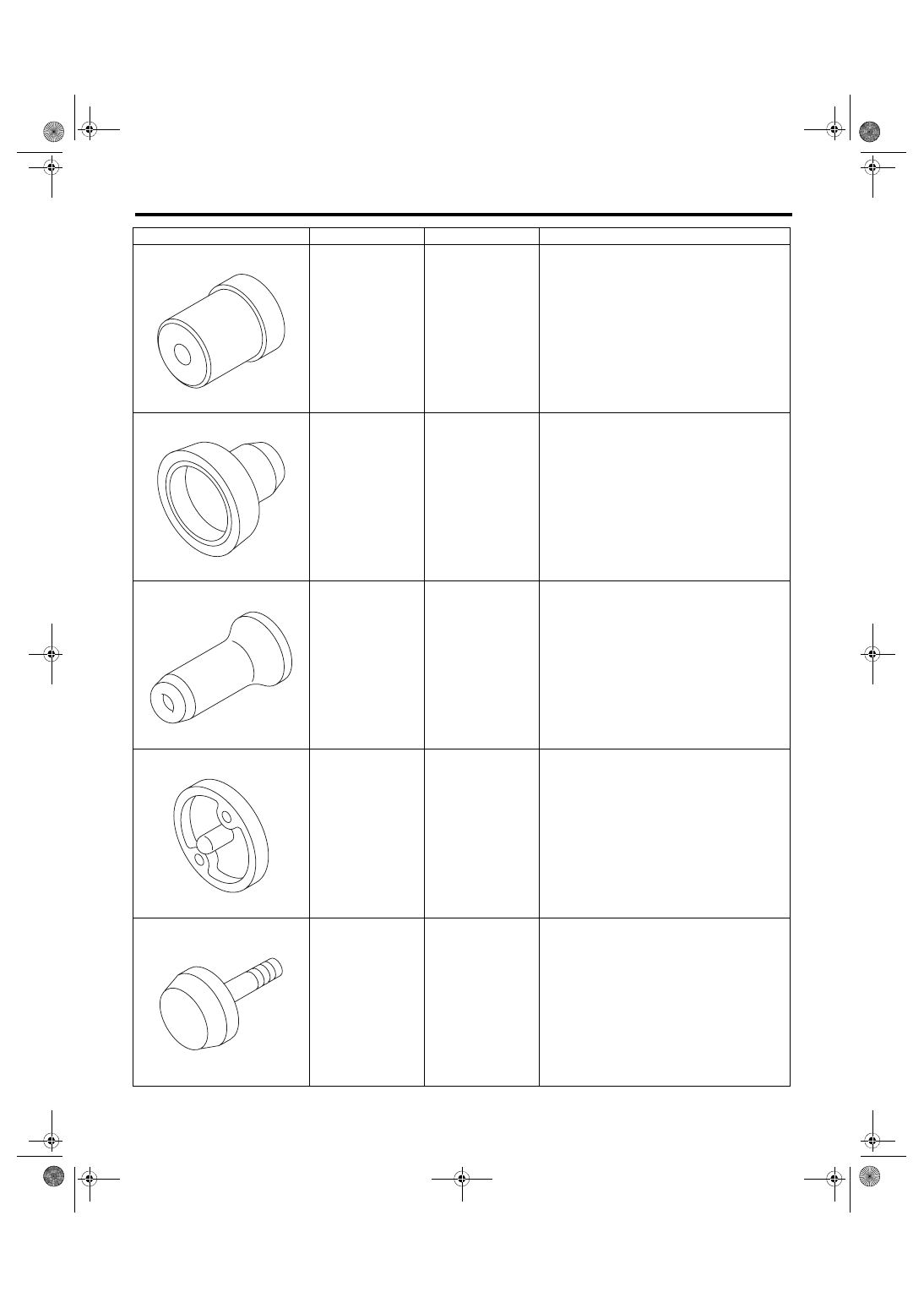

ME(STI)-16

General Description

MECHANICAL

499587100

OIL SEAL
INSTALLER

Used for installing oil pump oil seal.

499587200

CRANKSHAFT OIL
SEAL INSTALLER

• Used for installing crankshaft oil seal.
• Used together with CRANKSHAFT OIL SEAL
GUIDE (499597100).

499587600

OIL SEAL
INSTALLER

Used for installing the camshaft oil seal.

499597100

CRANKSHAFT OIL
SEAL GUIDE

• Used for installing crankshaft oil seal.
• Used together with CRANKSHAFT OIL SEAL
INSTALLER (499587200).

499597200

OIL SEAL GUIDE

• Used for installing the camshaft oil seal.
• Used together with OIL SEAL INSTALLER
(499587600).

ILLUSTRATION

TOOL NUMBER

DESCRIPTION

REMARKS

ST-499587100

ST-499587200

ST-499587600

ST-499597100

ST-499597200

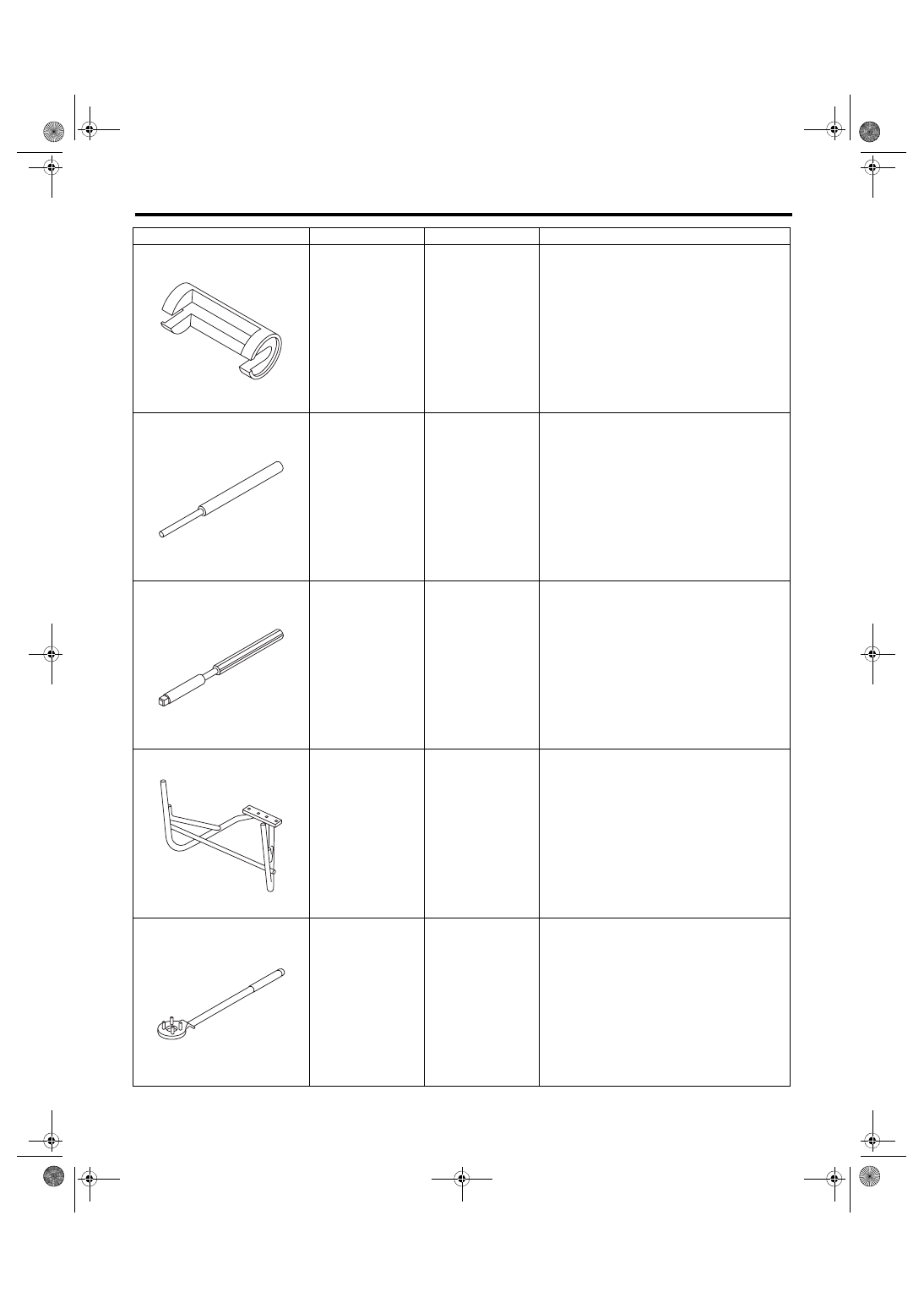

ME(STI)-17

General Description

MECHANICAL

499718000

VALVE SPRING
REMOVER

Used for removing and installing valve spring.

499767200

VALVE GUIDE
REMOVER

Used for removing valve guides.

499767400

VALVE GUIDE
REAMER

Used for reaming valve guides.

499817100

ENGINE STAND

• Used for disassembling and assembling
engine.
• Used together with ENGINE STAND
ADAPTER RH (498457000) & LH (498457100).

499977100

CRANK PULLEY
WRENCH

Used for removing and installing the crank pul-
ley.

ILLUSTRATION

TOOL NUMBER

DESCRIPTION

REMARKS

ST-499718000

ST-499767200

ST-499767400

ST-499817100

ST-499977100
