ME(STI)-2

General Description

MECHANICAL

1. General Description

A: SPECIFICATION

Engine

Model

2.5 L

Cylinder arrangement

Horizontally opposed, liquid cooled, 4-cylinder,

4-stroke gasoline engine

Valve system mechanism

Belt driven, double overhead camshaft,

4-valve/cylinder

Bore × Stroke

mm (in)

99.5 × 79.0 (3.92 × 3.11)

Displacement

cm

3

 (cu in)

2,457 (149.94)

Compression ratio

8.2

Compression pressure
(at 200 — 300 rpm)

kPa (kg/cm

2

, psi) Standard

981 — 1,177 (10 — 12, 142 — 171)

Number of piston rings

Pressure ring: 2, Oil ring: 1

Intake valve timing

Open

Max. retard

ATDC 5°

Min. advance

BTDC 25°

Close

Max. retard

ABDC 65°

Min. advance

ABDC 35°

Exhaust valve timing

Open

Max. retard

BBDC 32°

Min. advance

BBDC 72°

Close

Max. retard

ATDC 28°

Min. advance

BTDC 12°

Valve clearance

mm (in)

Inspection
value

Intake

0.20

+0.04



–0.06

 (0.0079

+0.0016



–0.0024

)

Exhaust

0.35±0.05 (0.0138±0.0020)

Adjustment
value

Intake

0.20

+0.01



–0.03

 (0.0079

+0.0004



–0.0012

)

Exhaust

0.35±0.02 (0.0138±0.0008)

Idle speed (Gear shift lever is
in neutral)

rpm

No
load

Standard

700±100

A/C
ON

Standard

750±100

Ignition order

1 → 3 → 2 → 4

Ignition timing

BTDC/rpm Standard

15°±10°/700

ME(STI)-3

General Description

MECHANICAL

NOTE:

OS: Oversize   US: Undersize

Belt ten-
sion
adjuster

Adjuster rod protrusion amount

mm (in)

5.2 — 6.2 (0.205 — 0.244)

Camshaft

Bending limit

mm (in)

0.020 (0.00079)

Cam lobe height

mm (in)

Intake

Standard

46.55 — 46.65 (1.833 — 1.837)

Exhaust

Standard

46.75 — 46.85 (1.841 — 1.844)

Cam base circle diameter

mm (in) Standard

37.0 (1.457)

Journal O.D.

mm (in)

Front

Standard

37.946 — 37.963 (1.4939 — 1.4946)

Center, rear

Standard

29.946 — 29.963 (1.1790 — 1.1796)

Oil clearance

mm (in) Standard

0.037 — 0.072 (0.0015 — 0.0028)

Thrust clearance

mm (in) Standard

0.068 — 0.116 (0.0027 — 0.0047)

Cylinder
head

Warping limit
(Mating surface with cylinder block)

mm (in)

0.035 (0.0014)

Grinding limit

mm (in)

0.3 (0.012)

Standard height

mm (in)

127.5 (5.02)

Valve seat

Seating angle between valve and valve seat

90°

Contacting width
between valve and
valve seat

mm (in)

Intake

Standard

0.6 — 1.4 (0.024 — 0.055)

Exhaust

Standard

1.2 — 1.8 (0.047 — 0.071)

Valve guide

Clearance between the
valve guide and valve
stem

mm (in)

Intake

Standard

0.030 — 0.057 (0.0012 — 0.0022)

Exhaust

Standard

0.040 — 0.067 (0.0016 — 0.0026)

Inside diameter

mm (in)

6.000 — 6.012 (0.2362 — 0.2367)

Valve stem outer diameters

mm (in)

Intake

5.955 — 5.970 (0.2344 — 0.2350)

Exhaust

5.945 — 5.960 (0.2341 — 0.2346)

Valve guide protrusion amount

mm (in)

15.8 — 16.2 (0.622 — 0.638)

Valve

Head edge thickness

mm (in)

Intake

Standard

1.0 — 1.4 (0.039 — 0.055)

Exhaust

Standard

1.3 — 1.7 (0.051 — 0.067)

Overall length

mm (in)

Intake

104.4 (4.110)

Exhaust

104.65 (4.1201)

Valve spring

Free length

mm (in)

53.48 (2.106)

Tension/spring height

N (kgf, lb)/mm (in)

Set

204.6 — 235.4

(20.86 — 24.00, 46.00 — 52.93)/36.0 (1.417)

Lift

363.5 — 401.7

(37.07 — 40.96, 81.73 — 90.32)/26.7 (1.051)

Squareness

2.5°, 2.3 mm (0.091 in) or less

Valve lifter

Outer diameter

mm (in) Standard

34.959 — 34.975 (1.3763 — 1.3770)

Valve lifter mating surface inner diameter

mm (in) Standard

34.994 — 35.016 (1.3777 — 1.3786)

Valve lifter and valve lifter mating surface
clearance

mm (in) Standard

0.019 — 0.057 (0.0007 — 0.0022)

Cylinder
block

Warping limit
(Mating surface with cylinder head)

mm (in)

0.025 (0.0098)

Grinding limit

mm (in)

0.1 (0.004)

Standard height

mm (in)

201.0 (7.91)

Cylindricality

mm (in) Limit

0.015 (0.0006)

Out-of-roundness

mm (in) Limit

0.010 (0.0004)

Clearance between cylinder and piston at
20°C (68°F)

mm (in) Standard

–0.010 — 0.010 (–0.00039 — 0.00039)

Cylinder inner diameter boring limit (diameter)

mm (in)

To 100.005 (3.9372)

ME(STI)-4

General Description

MECHANICAL

Piston

Piston grade point

mm (in)

38.2 (1.50)

Outer diameter

mm (in)

Standard

A

99.505 — 99.515 (3.9175 — 3.9179)

B

99.495 — 99.505 (3.9171 — 3.9175)

0.25 (0.0098) OS

99.745 — 99.765 (3.9270 — 3.9278)

0.50 (0.0197) OS

99.995 — 100.015 (3.9368 — 3.9376)

Piston pin

Degree of fit

Piston pin must be fitted into position with

thumb at 20°C (68°F).

Clearance between piston pin hole and pis-
ton pin

mm (in) Standard

0.004 — 0.008 (0.0002 — 0.0003)

Piston ring

Piston ring gap

mm (in)

Top ring

Standard

0.23 — 0.28 (0.0091 — 0.0110)

Second ring

Standard

0.37 — 0.52 (0.015 — 0.0203)

Oil ring

Standard

0.20 — 0.50 (0.0079 — 0.0197)

Clearance between
piston ring and piston
ring groove

mm (in)

Top ring

Standard

0.040 — 0.080 (0.0016 — 0.0031)

Second ring

Standard

0.030 — 0.070 (0.0012 — 0.0028)

Connecting
rod and
connecting
rod bearing

Bend or twist per 100 mm (3.94 in) in
length

mm (in) Limit

0.1 (0.0039)

Thrust clearance

mm (in) Standard

0.070 — 0.330 (0.0028 — 0.0130)

Oil clearance

mm (in) Standard

0.017 — 0.045 (0.0007 — 0.0018)

Bearing size
(Thickness at center)

mm (in)

Standard

1.490 — 1.506 (0.0587 — 0.0593)

0.03 (0.0012) US

1.504 — 1.512 (0.0592 — 0.0595)

0.05 (0.0020) US

1.514 — 1.522 (0.0596 — 0.0599)

0.25 (0.0098) US

1.614 — 1.622 (0.0635 — 0.0639)

Bushing of
small end

Clearance between piston pin and bushing

mm (in) Standard

0 — 0.022 (0 — 0.0009)

Crankshaft
and crank-
shaft bear-
ing

Bending limit

mm (in)

0.035 (0.0014)

Crank pin

Cylindricality

mm (in) Limit

0.006 (0.0002)

Out-of-roundness

mm (in) Limit

0.005 (0.0002)

Grinding limit (dia.)

mm (in)

To 51.750 (2.0374)

Crank journal

Cylindricality

mm (in) Limit

0.006 (0.0002)

Out-of-roundness

mm (in) Limit

0.005 (0.0002)

Grinding limit (dia.)

mm (in)

To 59.758 (2.3527)

Crank pin outer diameter

mm (in)

Standard

51.976 — 52.000 (2.0463 — 2.0472)

0.03 (0.0012) US

51.954 — 51.970 (2.0454 — 2.0461)

0.05 (0.0020) US

51.934 — 51.950 (2.0447 — 2.0453)

0.25 (0.0098) US

51.734 — 51.750 (2.0368 — 2.0374)

Crank journal outer diameter

mm (in)

Standard

59.984 — 60.008 (2.3616 — 2.3625)

0.03 (0.0012) US

59.962 — 59.978 (2.3607 — 2.3613)

0.05 (0.0020) US

59.942 — 59.958 (2.3599 — 2.3605)

0.25 (0.0098) US

59.742 — 59.758 (2.3520 — 2.3527)

Bearing size
(Thickness at center)

mm (in)

#1, #3

Standard

1.998 — 2.015 (0.0787 — 0.0793)

0.03 (0.0012) US

2.017 — 2.020 (0.0794 — 0.0795)

0.05 (0.0020) US

2.027 — 2.030 (0.0798 — 0.0799)

0.25 (0.0098) US

2.127 — 2.130 (0.0837 — 0.0839)

#2, #4,
#5

Standard

2.000 — 2.017 (0.0787 — 0.0794)

0.03 (0.0012) US

2.019 — 2.022 (0.0795 — 0.0796)

0.05 (0.0020) US

2.029 — 2.032 (0.0799 — 0.0800)

0.25 (0.0098) US

2.129 — 2.132 (0.0838 — 0.0839)

Thrust clearance

mm (in) Standard

0.030 — 0.115 (0.0012 — 0.0045)

Oil clearance

mm (in) Standard

0.010 — 0.030 (0.00039 — 0.0012)

ME(STI)-5

General Description

MECHANICAL

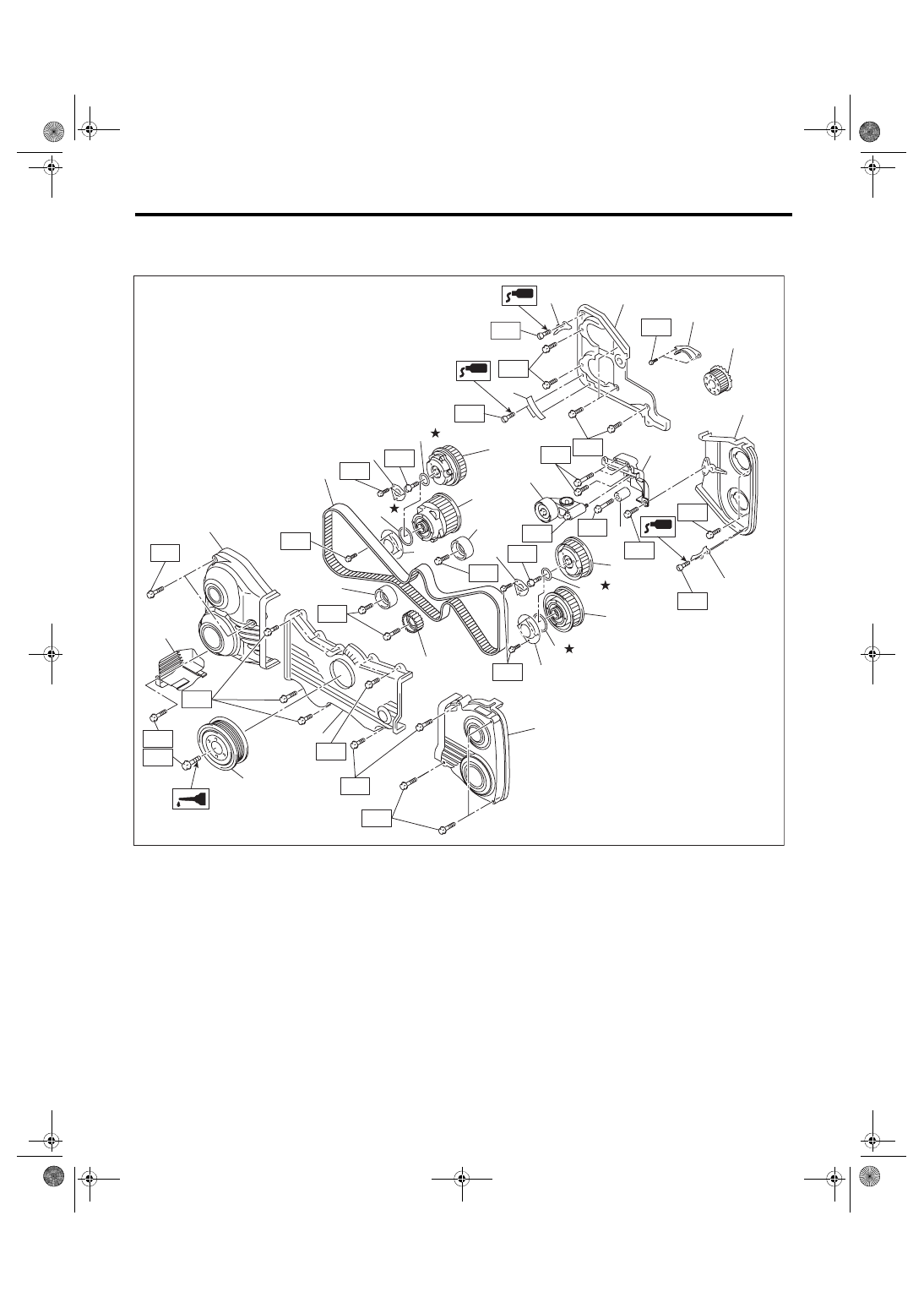

B: COMPONENT

1. TIMING BELT

ME-04961

(7)

(6)

(10)

(5)

(23)

(11)

(15)

(17)

(9)

(13)

(14)

(12)

(16)

(8)

(19)

(19)

(19)

(19)

(21)

(22)

(22)

(21)

(2)

(3)

(4)

(1)

(20)

(20)

(20)

T3

T4

T2

T2

T2

T2

T2

T1

T7

T1

T7

T7

T8

T1

T3

T8

T3

T2

T2

T6

T2

T5

T2

(18)

T9

(24)

T2
