Subaru Impreza 3 / Impreza WRX / Impreza WRX STI. Manual - part 21





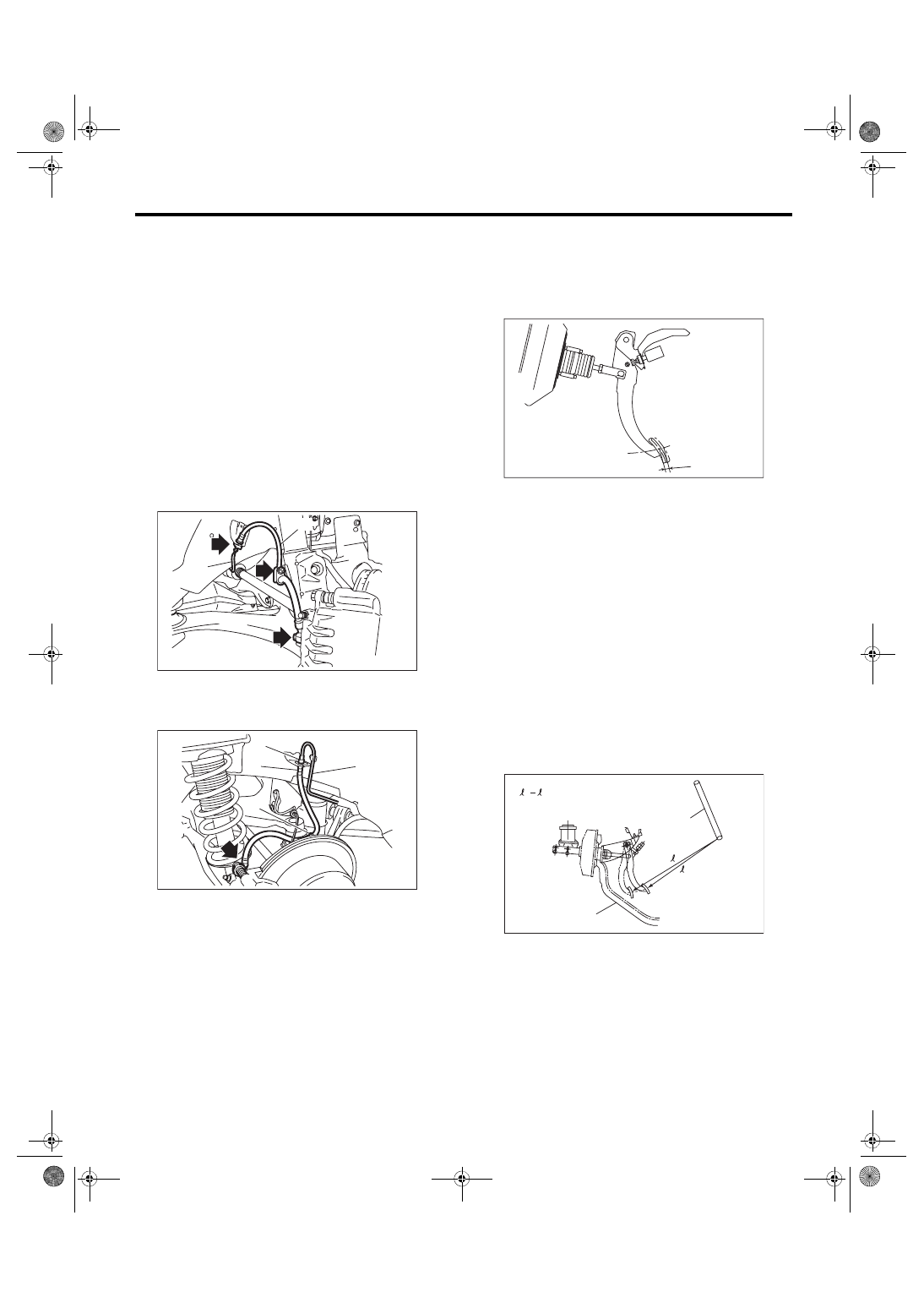

PM-24

Brake Line

PERIODIC MAINTENANCE SERVICES

16.Brake Line

A: INSPECTION

1. BRAKE LINE

1) Check for scratches, swelling, corrosion, traces

of fluid leakage on the brake hoses or pipe joints.

2) Check the possibility of adjacent parts interfering

with  brake  pipes/hoses  during  driving,  and  loose

connections/clamps.

3) Check any trace of fluid leakage, scratches, etc.

on master cylinder and wheel cylinder.
NOTE:

• When the brake fluid level in the reservoir tank is

lower  than specified limit, the brake warning light

on the combination meter will illuminate.

• Visually check the brake hose for damage. (Use

a mirror where it is difficult to see)

2. SERVICE BRAKE

1) Move  to  the  pull-up  direction  with  the  force  of

less than 10 N (1 kgf, 2 lbf) and check the free play.
Brake pedal play

0.5 — 2.0 mm (0.02 — 0.08 in)

2) If the free play is out of specifications above, ad-

just  the  brake  pedal.  <Ref.  to  BR-48,  INSPEC-

TION, Brake Pedal.>

3) Check the pedal stroke.

While the engine is idling, depress the brake pedal

with a 490 N (50 kgf, 110 lbf) load and measure the

distance  between  the  brake  pedal  and  steering

wheel. With the brake pedal released, measure the

distance between pedal and steering wheel again.

The difference between the two measured values

must be the specified value or less. If the measured

value is greater than or equal to the specification,

there is possibility of entering air in hydraulic unit.
Brake pedal stroke A:

110 mm (4.33 in)/ 490 N (50 kgf, 110 lbf) or

less

4) Check to see if air is in the brake fluid pressure

line by the feel of pedal operation. If air appears to

exist in the fluid pressure line, bleed it from the sys-

tem.

5) Check for even operation of all brakes, using a

brake tester or by driving the vehicle for a short dis-

tance on a straight road.

(1) Front brake hose
(2) Front brake pipe

(1) Rear brake pipe
(2) Rear brake hose
(3) Clamp

PM-00385

(1)

(2)

PM-00386

(3)

(2)

(3)

(1)

(A) Pedal free play

(A) Steering wheel
(B) Toe board

PM-00412

(A)

(B)

(A)

= A

1

1

2

2

PM-00045

gi14usena07.fm  24 ページ  ２０１３年９月１０日　火曜日　午後３時５９分

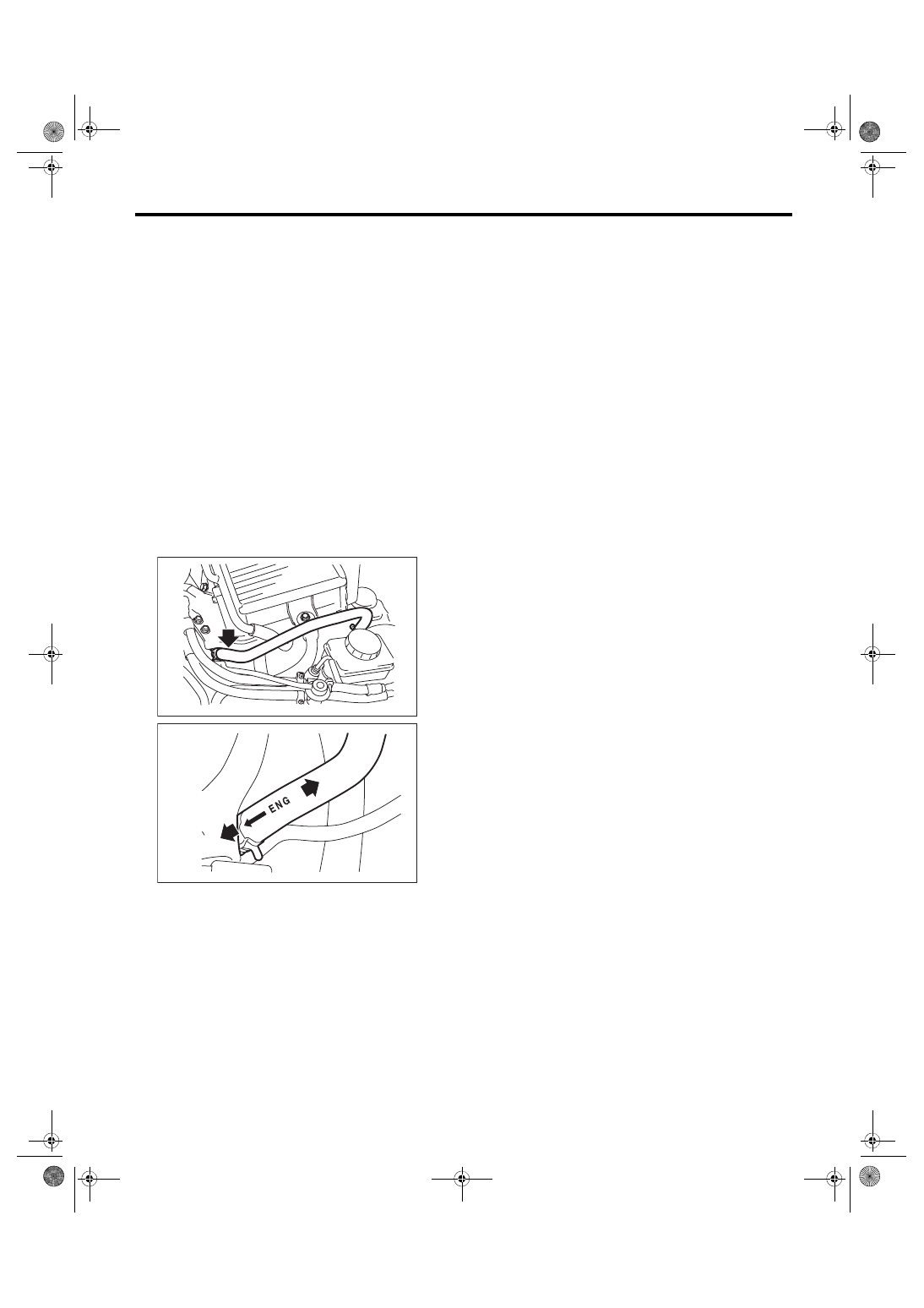

PM-25

Brake Line

PERIODIC MAINTENANCE SERVICES

3. BRAKE SERVO SYSTEM

1) With  the  engine  off,  depress  the  brake  pedal

several times applying the same pedal force. Make

sure the travel distance should not change.

2) With  the  brake  pedal  depressed,  start  the  en-

gine. Make sure the pedal should move slightly to-

ward the floor.

3) With the brake pedal depressed, stop the engine

and  keep  the  pedal  depressed  for  30  seconds.

Make sure the pedal height should not change.

4) A check valve is built into the vacuum hose. Dis-

connect  the  vacuum  hose  to  inspect  function  of

check valve.

Blow  compressed  air  into  vacuum  hose  from  the

end of brake booster side. Check that the air flows

from the air hose on engine side. Next blow air into

hose from engine side: Check that the air does not

flow from the hose.

Replace the both check valve and vacuum hose if

the  check  valve  is  faulty.  Engine  side  of  vacuum

hose is indicated by marking “ENG” as shown.

5) Check the vacuum hose for cracks or other dam-

age.
NOTE:

When  installing  the  vacuum  hose  on  the  engine

and brake booster, do not use soapy water or lubri-

cating oil on their connections.

6) Check the vacuum hose to make sure it is tightly

secured.

(A) Engine side
(B) Brake booster side

PM-00427

(B)

(A)

PM-00434

gi14usena07.fm  25 ページ  ２０１３年９月１０日　火曜日　午後３時５９分
