PM-19

Engine Coolant

PERIODIC MAINTENANCE SERVICES

12.Engine Coolant

A: INSPECTION

CAUTION:

• Do not use water instead of coolant.

• Refer to “RM” section for the recommended

engine coolant. <Ref. to RM-4, COOLANT, REC-

OMMENDED  MATERIALS,  Recommended  Ma-

terials.>

1) Park the vehicle on a level surface.

2) Make sure the engine coolant level in the reser-

voir tank is between “FULL” and “LOW” when the

engine is cold.
NOTE:

If  the  engine  coolant  level  drops,  make  sure  that

there are no engine coolant leakage, and add en-

gine coolant to the “FULL” line.

3) Remove the radiator cap and make sure that the

radiator is filled with engine coolant up to the filler

neck position.

B: REPLACEMENT

WARNING:

The radiator is of the pressurized type. Do not

attempt  to  open  the  radiator  cap  immediately

after the engine has been stopped.

1) Lift up the vehicle.

2) Remove the under cover.

3) Place a container under drain pipe.

4) Loosen and remove the drain cock to drain en-

gine coolant into container.

5) For quick draining, open the radiator cap.
CAUTION:

If any engine coolant is spilled on the exhaust

pipe,  wipe  off  completely  to  prevent  fires  or

emission of smoke.
NOTE:

• Be sure to open the radiator cap on the filler tank

side.

• Be careful not to spill coolant on the floor.

6) Drain the coolant from reservoir tank.

7) Tighten  the  radiator  drain  cock  securely  after

draining coolant.

8) Pour cooling system conditioner through the fill-

er neck.
Cooling system protective agent:

Cooling system conditioner (SOA345001)

9) Fill the engine coolant into coolant filler tank up

to the filler neck position.

10) Fill engine coolant into the reservoir tank up to

“FULL” level.
Recommended engine coolant:

Refer to “RM” section. <Ref. to RM-4, COOL-

ANT, RECOMMENDED MATERIALS, Recom-

mended Materials.>

Coolant capacity (fill up to “FULL” level):

Refer to “SPC” section. <Ref. to SPC-4, CA-

PACITY, Impreza.>

NOTE:

The SUBARU Super Coolant contains anti-freeze

and  anti-rust  agents,  and  is  especially  made  for

Subaru engines with an aluminum cylinder block.

Always  use  SUBARU  Super  Coolant  since  other

engine coolant may cause corrosion.

11) Close the coolant filler tank cap, and start the

engine. Race 5 to 6 times at 3,000 rpm or less, then

stop the engine. (Complete this operation within 40

seconds.)

12) Wait for one minute after the engine stops, then

open the coolant filler tank cap. If the engine cool-

ant level drops, add engine coolant into the coolant

filler tank up to the filler neck position.

13) Perform the procedures 11) and 12) again.

14) Install the coolant filler tank cap and reservoir

tank cap properly.

15) Start the engine and operate the heater at max-

imum hot position and the blower speed setting to

“LO”.

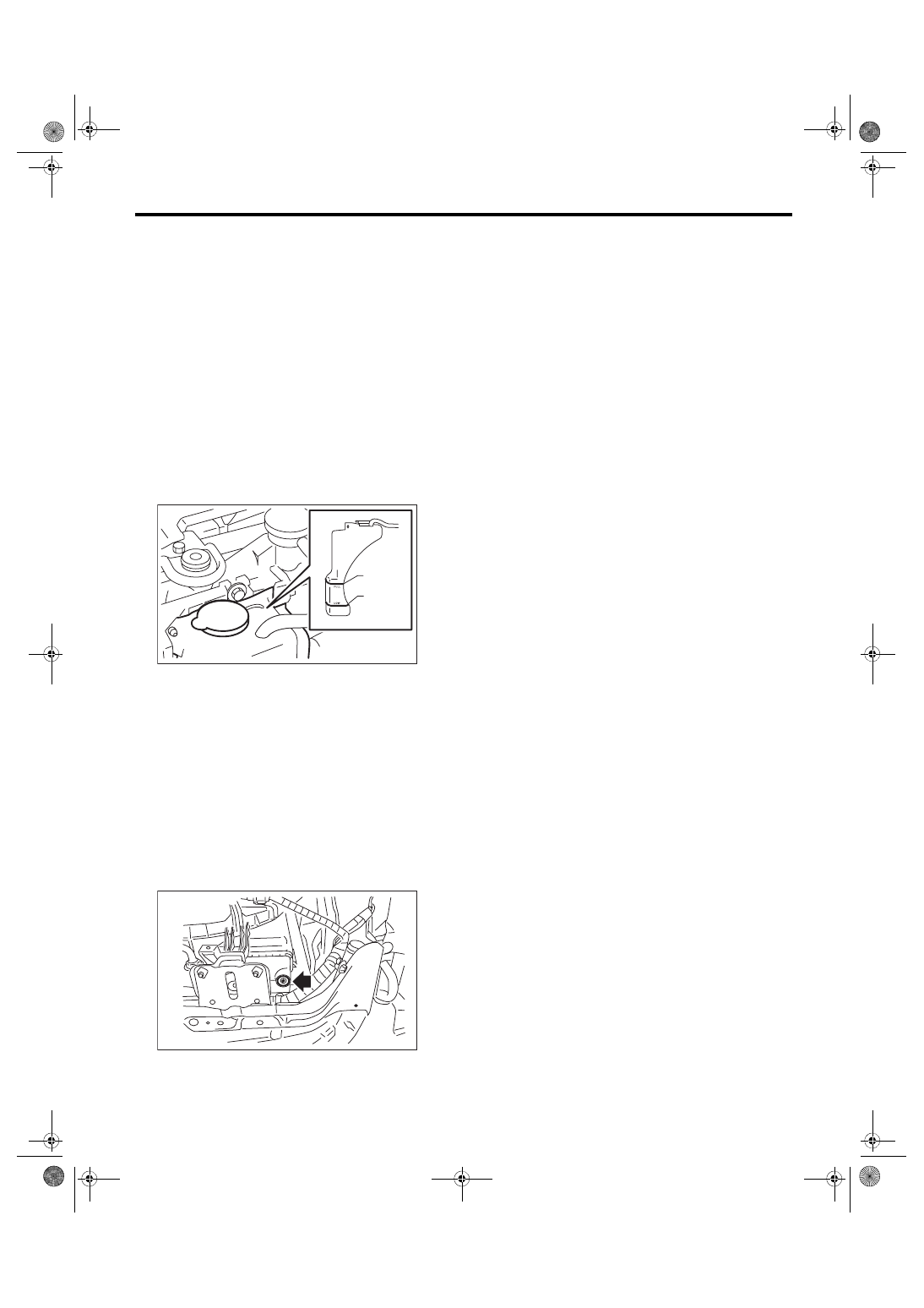

CO-02764

FULL

LOW

CO-02365

gi14usena07.fm  19 ページ  ２０１３年９月１０日　火曜日　午後３時５９分

PM-20

Engine Coolant

PERIODIC MAINTENANCE SERVICES

16) Run the engine at 2,000 rpm or less until radia-

tor fan starts and stops.
NOTE:

• Be careful with the engine coolant temperature

gauge to prevent overheating.

• If the radiator hose becomes hardened with the

pressure of engine coolant, air bleeding operation

seems to be almost completed.

17) Stop the engine and wait until the engine cool-

ant temperature lowers to 30°C (86°F) or less.

18) Open the coolant filler tank cap. If the engine

coolant  level  drops,  add  engine  coolant  into  the

coolant filler tank up to the filler neck position and

the reservoir tank to “FULL” level.

19) Install the coolant filler tank cap and reservoir

tank cap properly.

20) Set the heater setting to maximum hot position

and the blower speed setting to “LO” and start the

engine. Perform racing at 3,000 rpm or less. If the

flowing sound is heard from heater core, repeat the

procedures from step 16).

gi14usena07.fm  20 ページ  ２０１３年９月１０日　火曜日　午後３時５９分

PM-21

Clutch System

PERIODIC MAINTENANCE SERVICES

13.Clutch System

A: INSPECTION AND ADJUSTMENT

1) Push the release lever to retract the push rod of

the operating cylinder and check if the fluid level in

the clutch reservoir tank rises or not.

2) If the fluid level rises, pedal free play is correct.

3) If  the  fluid  level  does not  rise, or  the push  rod

cannot be retracted, adjust the clutch pedal. <Ref.

to CL-28, Clutch Pedal.>

4) Check the fluid level using the scale on the out-

side of the clutch reservoir tank (A). If the level is

below “MIN” (B), inspect the clutch master cylinder,

operating cylinder and hydraulic line for fluid leaks.

If  fluid  leaks  are  found,  repair  or  replace.  If  fluid

leaks are not found, add clutch fluid to bring it up to

“MAX” (C) of clutch reservoir tank.
Recommended clutch fluid:

Refer to “RM” section. <Ref. to RM-4, FLUID,

RECOMMENDED MATERIALS, Recommend-

ed Materials.>

CAUTION:

• Prevent the clutch fluid from being splashed

over  vehicle  body.  If  clutch  fluid  is  splashed

over vehicle body, flush it, and then wipe it up.

• If  any  clutch  fluid  is  spilled  on  the  exhaust

pipe,  wipe  off  completely  to  prevent  fires  or

emission of smoke.

• Avoid mixing brake fluid of different brands

to prevent fluid performance from degrading.

• Be careful not to allow dirt or dust to get into

the reservoir tank.

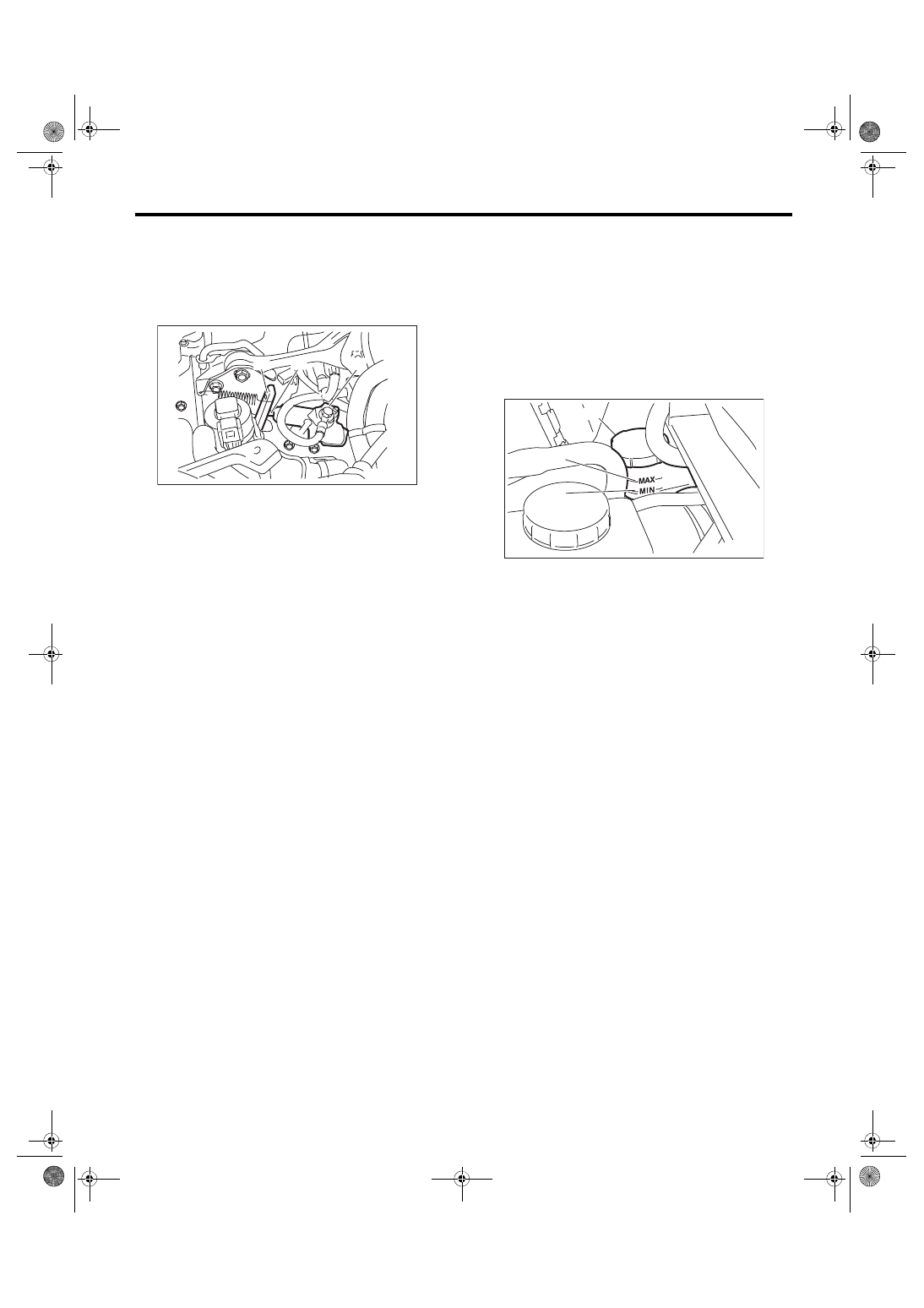

(A) Release lever
(B) Push rod

(C) Operating cylinder

(A)

(C)

(B)

PM-00436

(A) Reservoir tank
(B) MIN. level

(C) MAX. level

PM-00422

(A)

(C)

(B)
