ОБЩЕЕ ОПИСАНИЕ

CO(H4SO)-2

ОХЛАЖДЕНИЕ

1. Общее описание

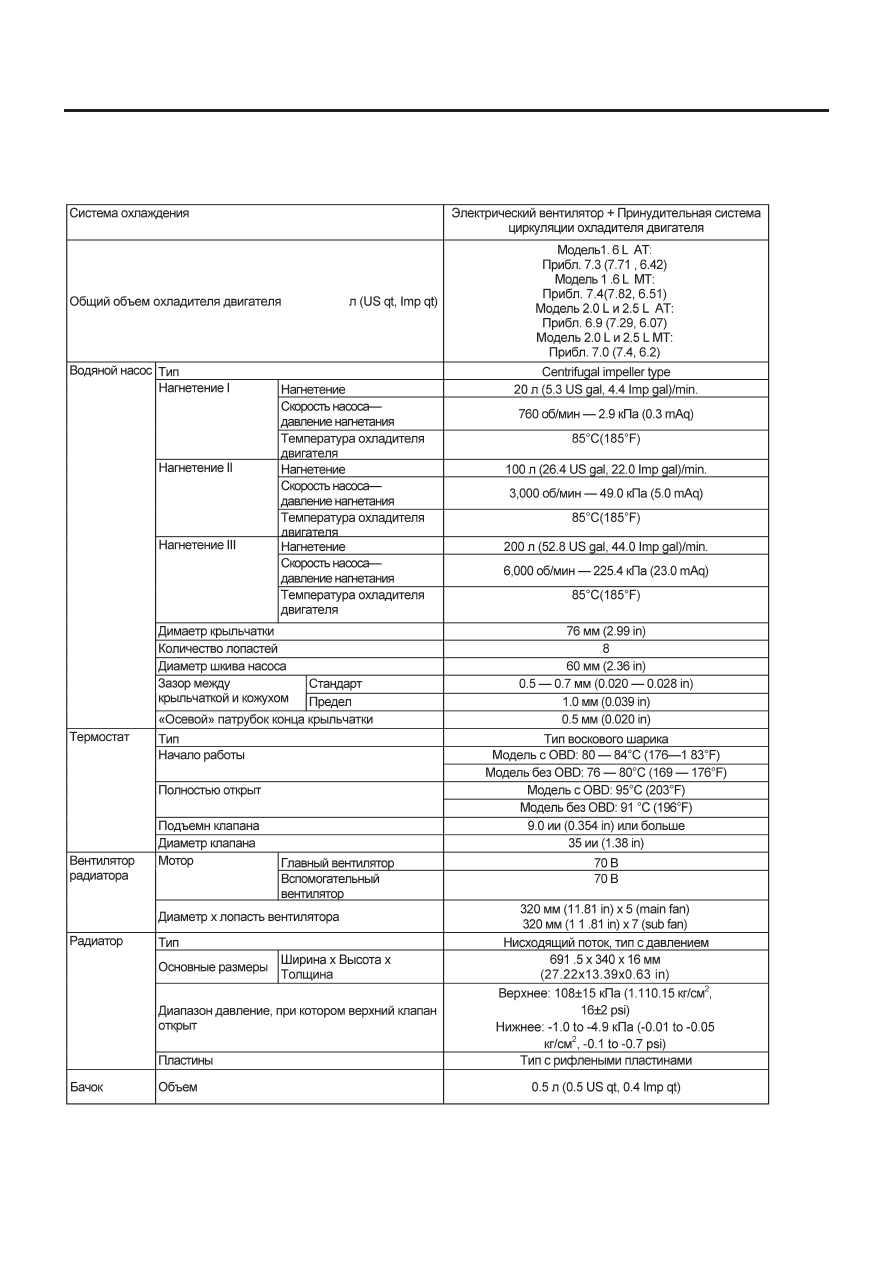

A: СПЕЦИФИКАЦИИ

ОБЩЕЕ ОПИСАНИЕ

CO(H4SO)-3

ОХЛАЖДЕНИЕ

B: КОМПОНЕНТ

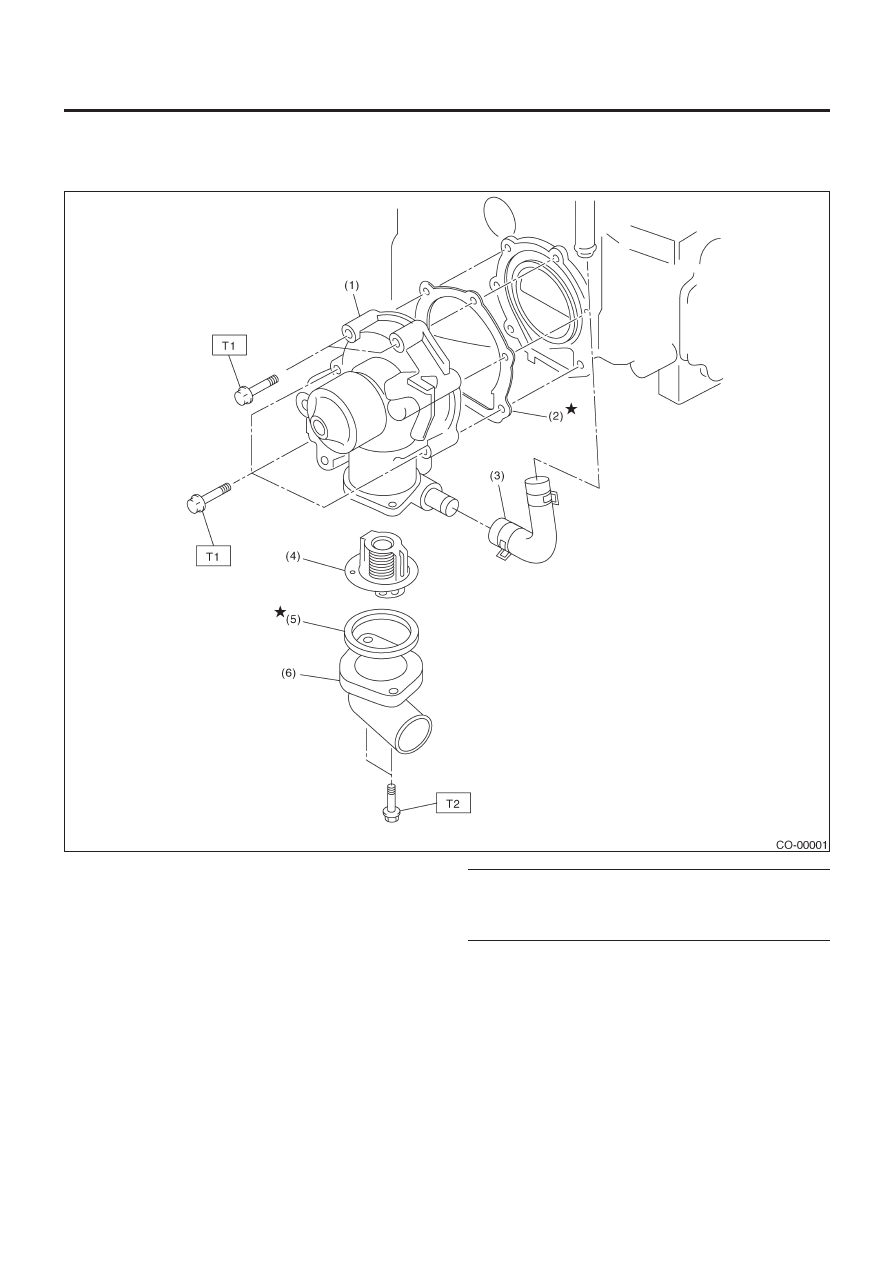

1. ВОДЯНОЙ НАСОС

(1) Водяной

насос

(2) Прокладка
(3)  Обводной шланг отопителя
(4) Термостат
(5) Прокладка
(6) Крышка

термостата

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:

Первая 12 (1.2, 8.7)
Вторая 12 (1.2, 8.7)

T2:

6.5(0.66,4.8)

ОБЩЕЕ ОПИСАНИЕ

CO(H4SO)-4

ОХЛАЖДЕНИЕ

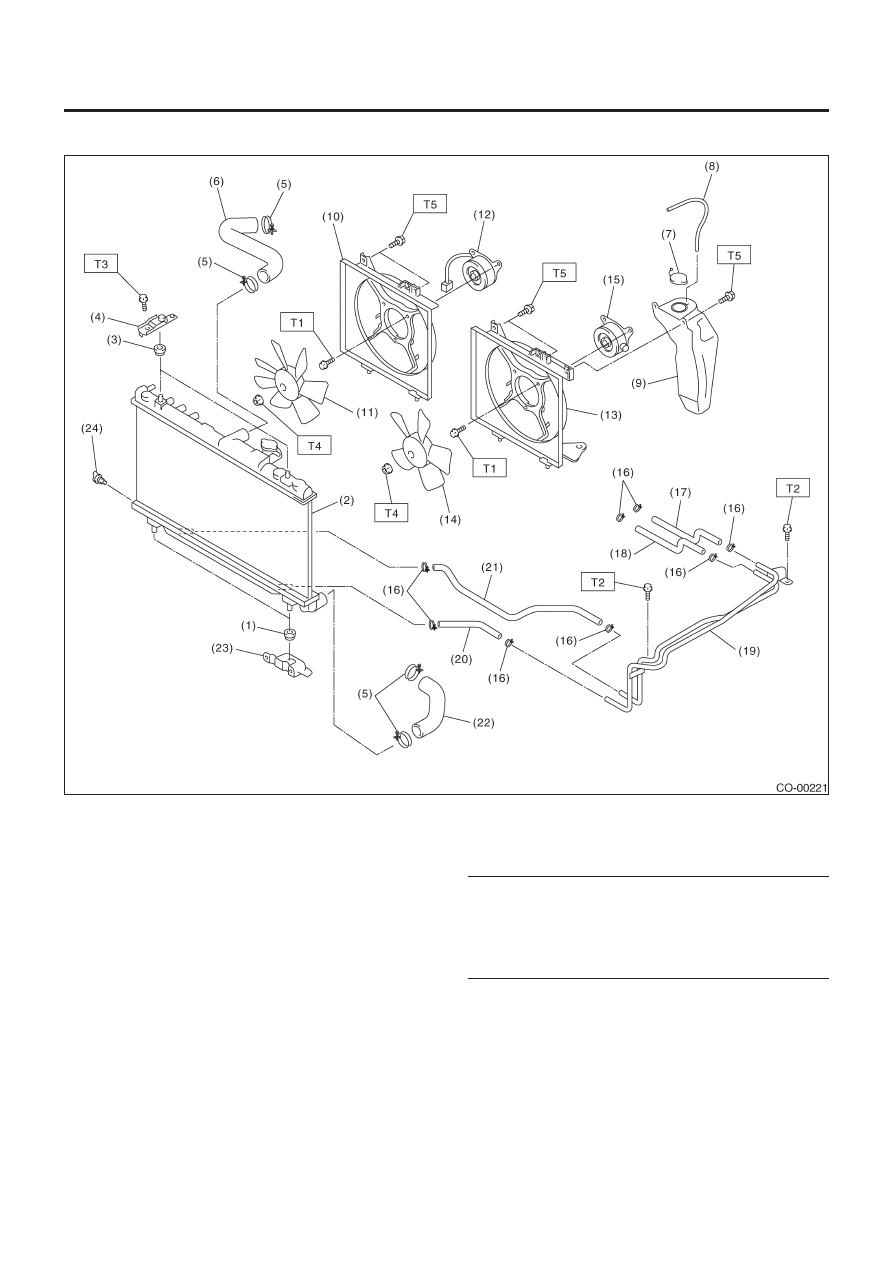

(1)  Нижняя подушка радиатора
(2)  Радиатор
(3)  Верхняя подушка радиатора
(4)  Верхняя скоба радиатора
(5)  Зажим
(6)  Впускной шланг радиатора
(7)  Крышка бачка охладителя двигателя
(8) Шланг

перелива

(9)  Бачок охладителя двигателя
(10)  Кожух вспом вентяилятора радиатора
(11)  Вспомогательный вентилятор радиатора
(12) Мотор вспом вентилятора радиатора
(13) Кожух главного вентяилятора радиатора
(14) Главный вентилятор радиатора
(15) Мотор главного вентилятора радиатора
(16) Зажим шланга ATF (модель AT)
(17) Впускной шланг А ATF (модель AT)
(18) Выпускной шланг А ATF (модель AT)
(19) Трубка ATF (модель AT)
(20) Впускной шланг В ATF (модель AT)
(21) Выпускной шланг В ATF (модель AT)

(22) Выпускной шланг радиатора
(23)  Нижняя скоба радиатора
(24)  Сливная заглушка радиатора

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:

4.4(0.45,3.3)

T2:

12(1.2,8.7)

T3:

18 (1.8, 13.0)

T4:

3.4(0.35,2.5)

T5:

4.9(0.50,3.6)

2. РАДИАТОР И ВЕНТИЛЯТОР РАДИАТОРА

ОБЩЕЕ ОПИСАНИЕ

CO(H4SO)-5

ОХЛАЖДЕНИЕ

C: ОСТОРОЖНО

• Одевайте рабочую одежду при проведении технического
обслуживания, включая головной убор, защитные очки, и за-
щитную обувь.
• Удаляйте инородные материалы, включая грязь и коррозию
перед удалением, установкой или разборкой компонентов.
• Держите разобранные части в порядке, защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.

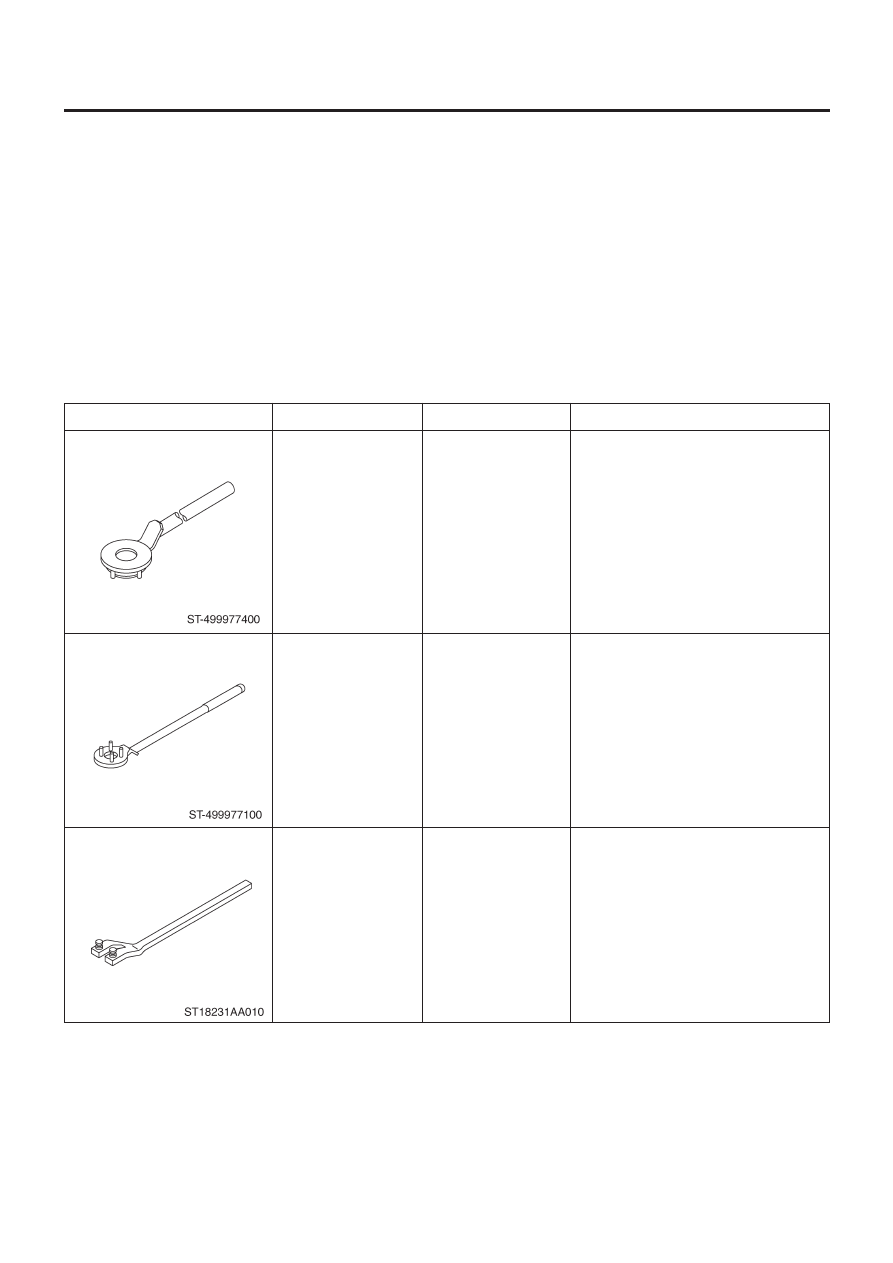

D: ПОДГОТОВИТЕЛЬНЫЙ ИНСТРУМЕНТ

1. ОСОБЫЕ ИНСТРУМЕНТЫ

• Следите за тем, чтобы не обжечь руки, поскольку все части

автомобиля нагреваются в ходе работы.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед отсоединением электрических коннекторов датчи-
ков и узлов, обязательно отсоедините кабель заземления от
аккумулятора.

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

499977400

499977100

18231AA010

КЛЮЧ ШКИВА
КОЛЕНВАЛА

КЛЮЧ ШКИВА
КОЛЕНВАЛА

КЛЮЧ КОЛЕСА
РАСПРЕДВАЛА

Используется для остановки шкива
коленвала при ослаблении и затяжке
винтов шкива колневала. (модель 1.6 L и
2.0 L)

Используется для остановки шкива
коленвала при ослаблении и затяжке
винтов шкива колневала. (модель 2.5 L)

• Используется для демонтажа и
установик колеса распредвала.
• Также можно использовать КЛЮЧ
КОЛЕСА РАСПРЕДВАЛА (499207100).

ОПИСАНИЕ

ПОМЕТКИ
