ОБЩЕЕ ОПИСАНИЕ

EX(H4SO)-2

ВЫХЛОП

1. Общее описание

A: КОМПОНЕНТ

1. 1.6 L

ОБЩЕЕ ОПИСАНИЕ

EX(H4SO)-3

ВЫХЛОП

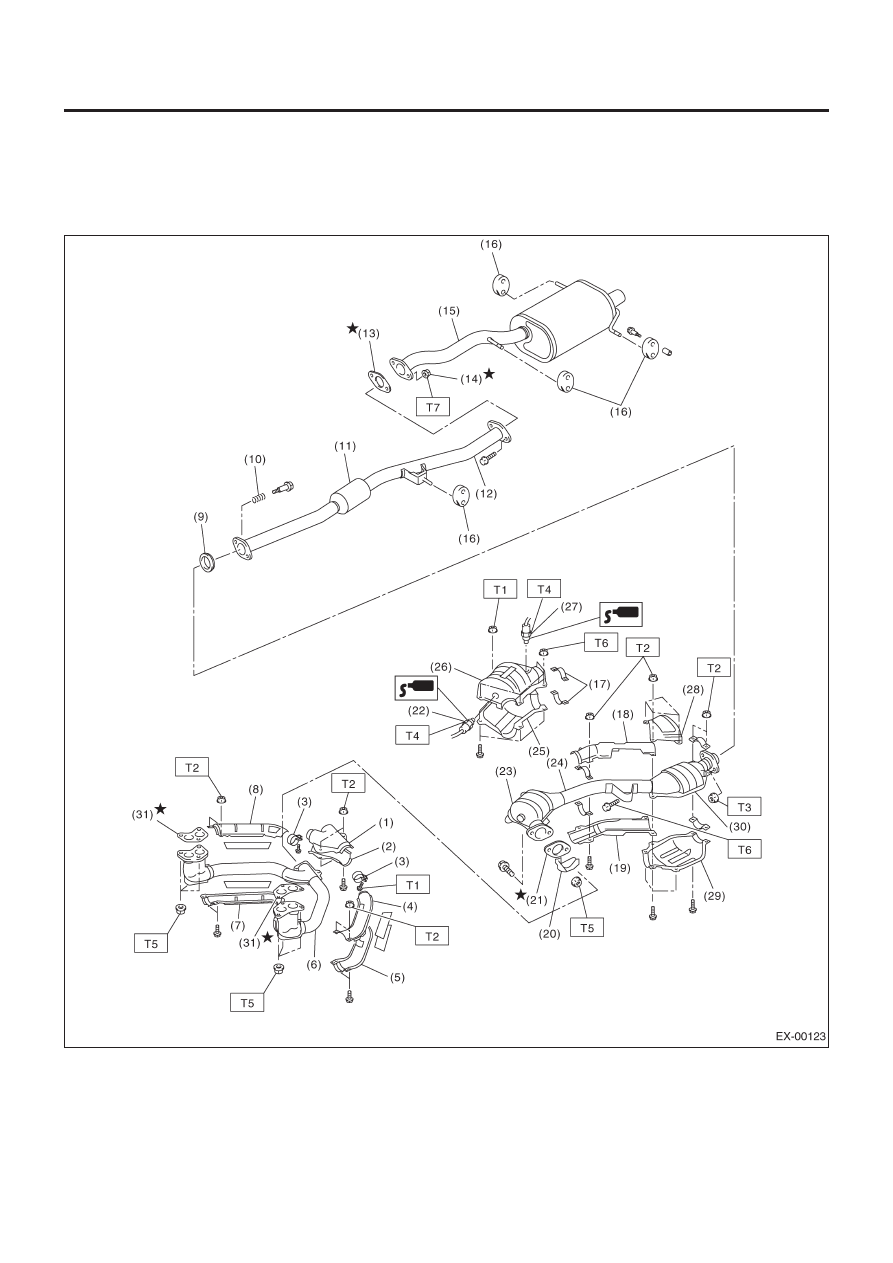

(1)  Верхняя крышка передней выхлопной трубы
(2)  Нижняя крышка передней выхлопной трубы
(3) Зажим
(4)  Верхняя крышка передней выхлопной трубы LH
(5)  Нижняя крышка передней выхлопной трубы LH
(6)  Front exhaust pipe
(7)  Нижняя крышка передней выхлопной трубы RH
(8)  Верхняя крышка передней выхлопной трубы RH
(9) Прокладка
(10) Пружина
(11) Камера
(12)  Задняя выхлопная труба
(13) Прокладка
(14) Самоконтрящаяся гайка
(15) Глушитель
(16) Роезиновая подушка
(17) Зажим
(18)  Верхн крышка централ выхл трубы
(19)  Нижн крышка централ выхл трубы
(20) Протектор
(21) Прокдладка
(22)  Передний датчик кислорода (A/F)
(23)  Передний каталитический преобразователь
(24)  Центральная выхлопная труба
(25) Нижняя крышка переднего каталитического преобра-

зователя

(26) Верхняя крышка переднего каталитического преобра-

зователя

(27)  Задний датчик кислорода
(28) Верхняя крышка заднего каталитического преобразо-

вателя

(29) Нижняя крышка заднего каталитического преобразо-

вателя

(30)  Задний каталитический преобразователь
(31) Прокладка

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:

8(0.8,5.8)

T2:

13 (1.3, 9.4)

T3:

18 (1.8, 13.0)

T4:

21 (2.1, 15.2)

T5:

30(3.1,22.4)

T6:

35(3.6,26.0)

T7:

48(4.9,35.4)

ОБЩЕЕ ОПИСАНИЕ

EX(H4SO)-4

ВЫХЛОП

2. 2.0 L

ОБЩЕЕ ОПИСАНИЕ

EX(H4SO)-5

ВЫХЛОП

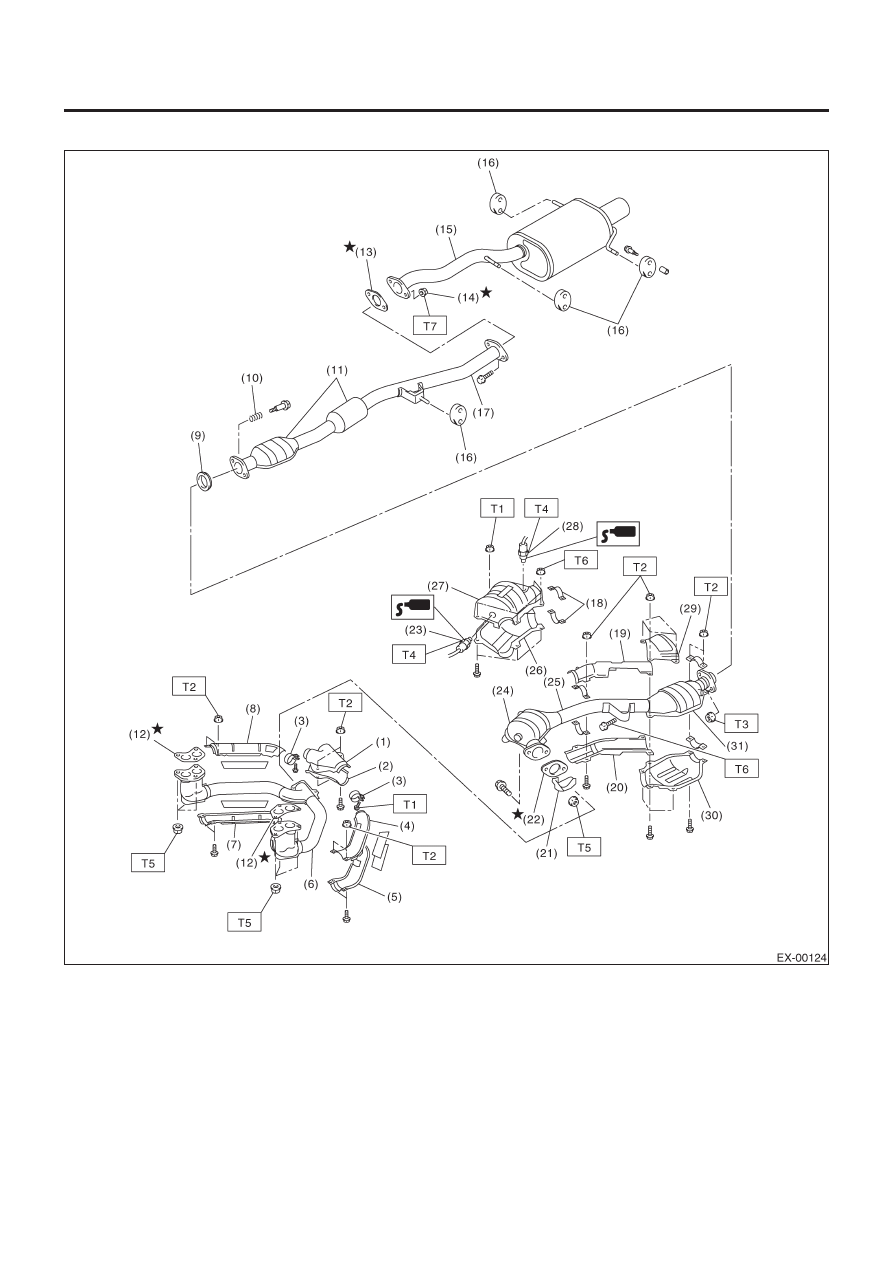

(1)  Вехняя крышка передней выхлопный трубы
(2)  Нижняя крышка передней выхлопный трубы
(3) Зажим
(4)  Вехняя крышка передней выхлопный трубы LH
(5)  Нижняя крышка передней выхлопный трубы LH
(6)  Передняя выхлопная труба
(7)  Нижняя крышка передней выхлопный трубы RH
(8)  Вехняя крышка передней выхлопный трубы RH
(9) Прокладка
(10) Пружина
(11) Камера
(12) Прокладка
(13) Прокладка
(14) Самоконтрящаяся гайка
(15) Глушитель
(16) Резиновая подушка
(17)  Задняя выхлопная труба
(18) Зажим
(19)  Верхн крышка централ выхлопн трубы
(20)  Нижн крышка централ выхлопн трубы
(21) Протектор
(22) Прокладка
(23)  Передний датчик кислорода (A/F)
(24)  Передний каталитический преобразователь
(25)  Центральная выхлопная труба
(26) Нижняя крышка переднего каталитического преобра-

зователя

(27) Верхняя крышка переднего каталитического преобра-

зователя

(28)  Задний датчик кислорода
(29) Верхняя крышка заднего каталитического преобразо-

вателя

(30) Нижняя крышка заднего каталитического преобразо-

вателя

(31)  Задний каталитический преобразователь

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:

8(0.8,5.8)

T2:

13 (1.3, 9.4)

T3:

18 (1.8, 13.0)

T4:

21 (2.1, 15.2)

T5:

30(3.1,22.4)

T6:

35(3.6,26.0)

Т7;

48(4.9,35.4)

B: ОСТОРОЖНО

• Одевайте рабочую одежду при проведении технического
обслуживания, включая головной убор, защитные очки, и за-
щитную обувь.
• Удаляйте инородные материалы, включая грязь и коррозию
перед удалением, установкой или разборкой компонентов.
• Держите разобранные части в порядке, защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Следите за тем, чтобы не обжечь руки, поскольку все части
автомобиля нагреваются в ходе работы.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами
points.
• Перед отсоединением электрических коннекторов датчи-
ков и узлов, обязательно отсоедините кабель заземления от
аккумулятора.
