SSANGYONG  REXTON XDi(RHD)

5-180  ELECTRICAL WIRING DIAGRAMS

50. S.S.P.S(SPEED SENSITIVE POWER STEERING)

ELECTRICAL WIRING DIAGRAMS  5-181

SSANGYONG  REXTON XDi(RHD)

A. CONNECTOR INFORMATION

Connector Number

(Pin Number, Color)

Main - Floor(LH)

Main - Floor(LH)

Main - Diagnosis Connector

Main - Floor(RH)

Engine - Main(RH)

W/H Floor

W/H Floor

C207(15Pin, Blue)

C209(22Pin, Yellow)

C211(18Pin, White)

C214(20Pin, Black)

C217(20Pin, Black)

S301A(8Pin, Black)

G304

Connecting Wiring

Harness

Inside Co-Driver Side Cowl PNL

Inside Co-Driver Side Cowl PNL

Upper the Diagnosis

Inside Driver Side Cowl PNL

Inside Driver Side Cowl PNL

Under Driver Seat

Behind the Quarter Grass #1

XDi

XDi

Remark

Connector Position

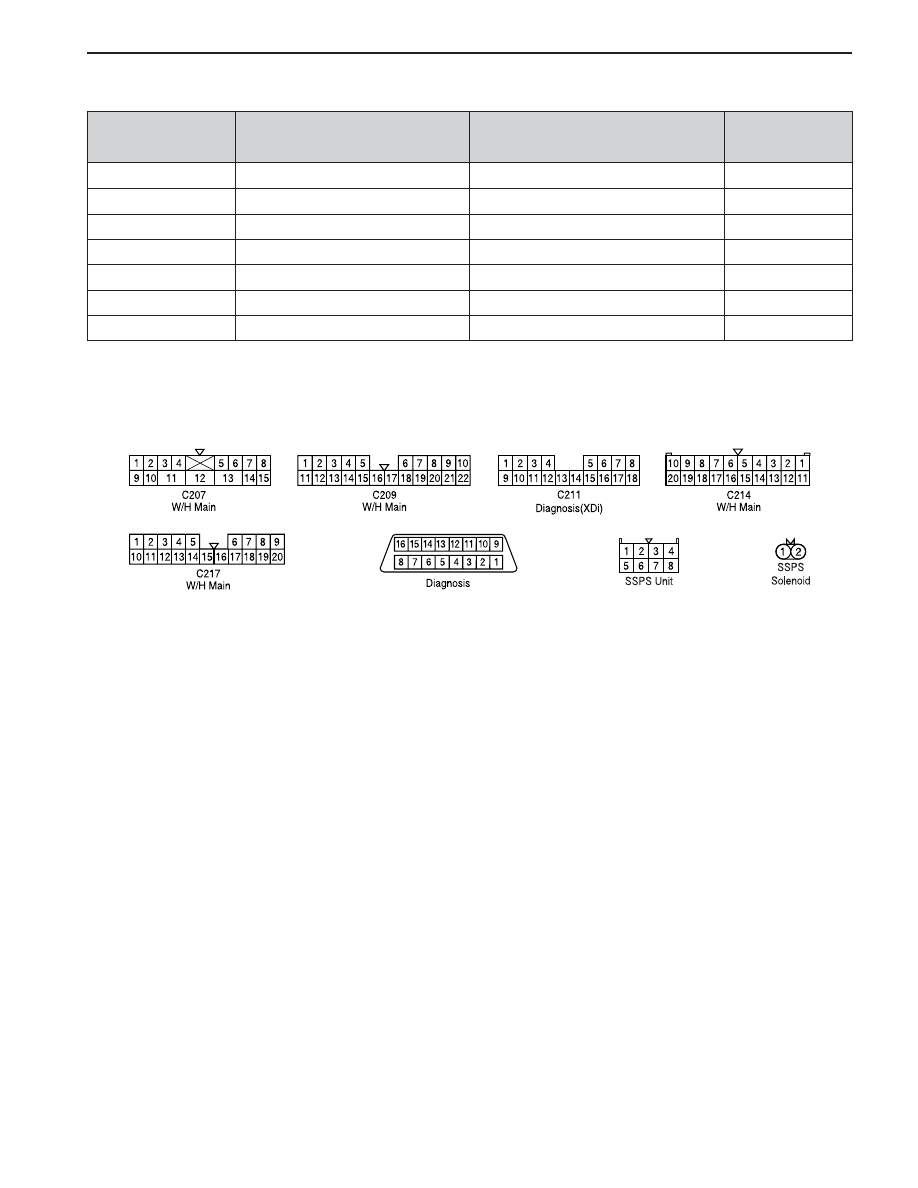

B. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION

                            (RHD)

ELECTRICAL WIRING DIAGRAM

TELEPHONE : 82-31-610-2740
FACSIMILE

: 82-31-610-3762

ISSUED  BY

INTERNATIONAL  A/S TEAM

SSANGYONG  MOTOR CO.,  LTD.

150-3, CHILGOI-DONG, PYUNGTAEK-SI

GYEONGGI-DO, 459-711 KOREA

NOTE: All rights reserved. Printed in SSANGYONG Motor Co., Ltd.

No part of this book may be used or reproduced without the
written permission of International A/S Team.

No.

1

2

CODE NO.

RRX1-2EWD1E-2F-100A

RRX1-4EWD2E-4C-50A

PRINTING DATE

JUNE, 2002

MAY, 2004

MODEL YEAR

MY02

MY04

REMARKS

XDi
