OM600 ENGINE CONTROLS 1F3 -- 13

DAEWOO MY_2000

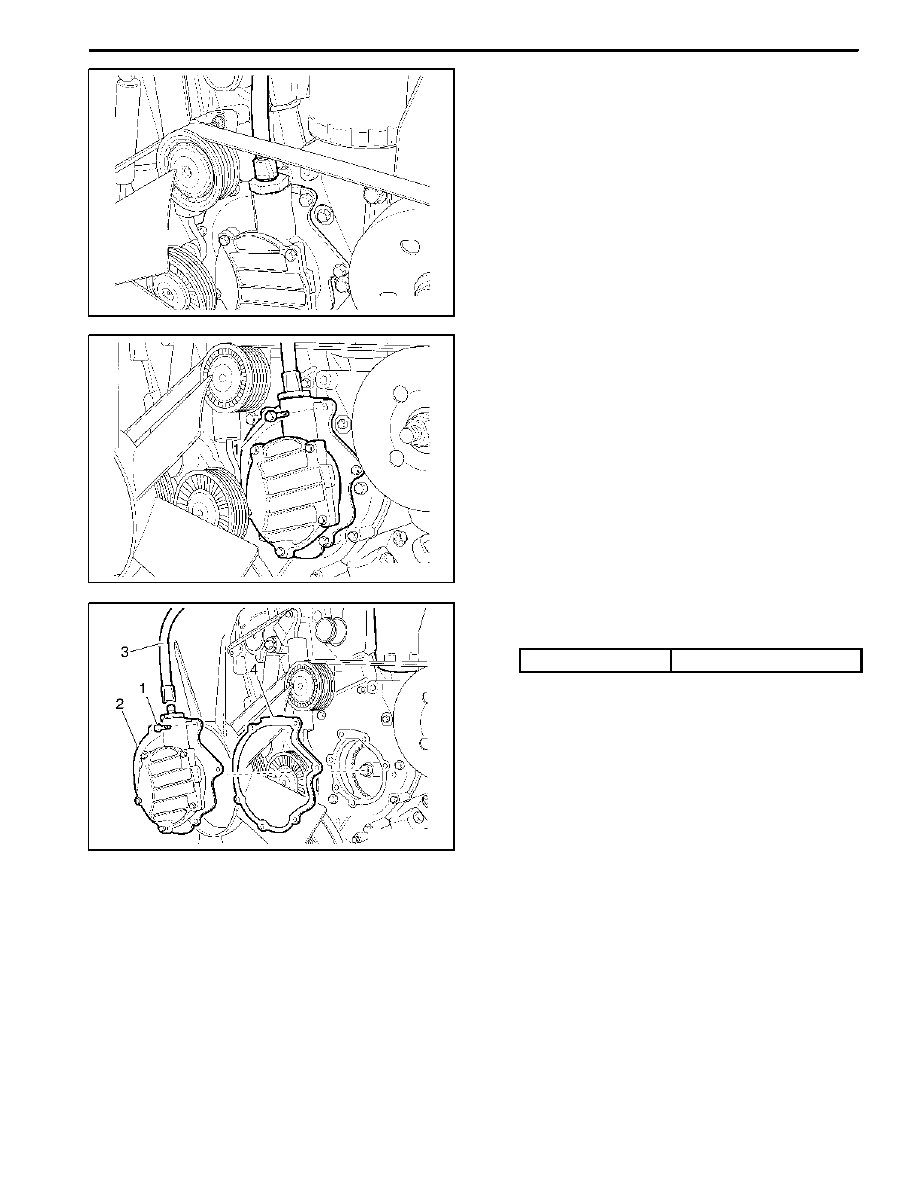

Removal & Installation Procedure

1. Remove the vacuum line.

2. Remove the bolts (1) evenly.

Notice
If necessary, rotate the engine until the pressure on

the tappet of the vacuum pump is released.

3. Remove the vacuum pump (2).
4. Install the vacuum pump (2).

Tightening Torque

10 N∙m (89 lb-in)

Notice
Clean the gasket residues of sealing surface of vac-

uum pump and replace the gasket(4).

5. Connect the vacuum line.

1F3 -- 14 OM600 ENGINE CONTROLS

DAEWOO MY_2000

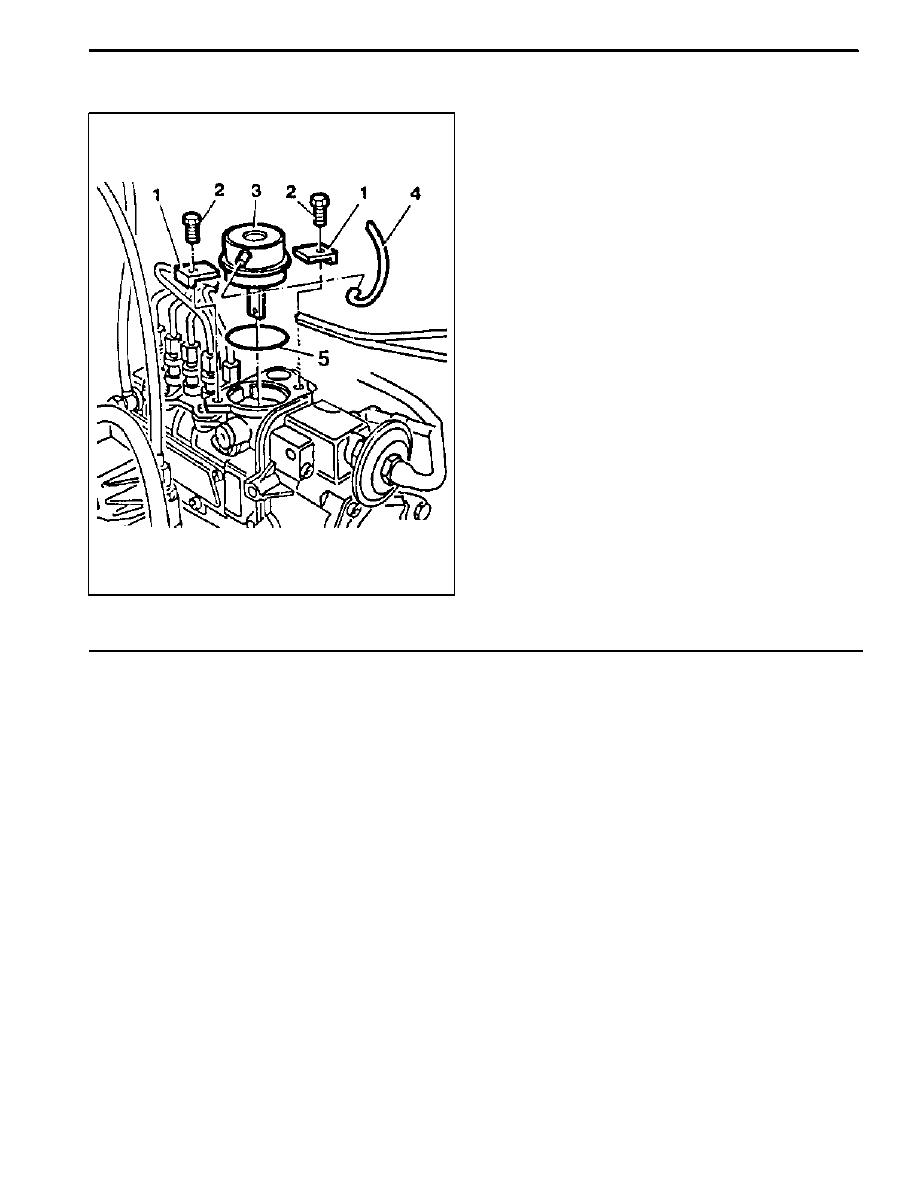

VACUUM UNIT REPLACEMENT

1 Bracket

2 Bolt

3 Vacuum Unit

4 Vacuum Line

5 Seal

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

OM600 ENGINE CONTROLS 1F3 -- 15

DAEWOO MY_2000

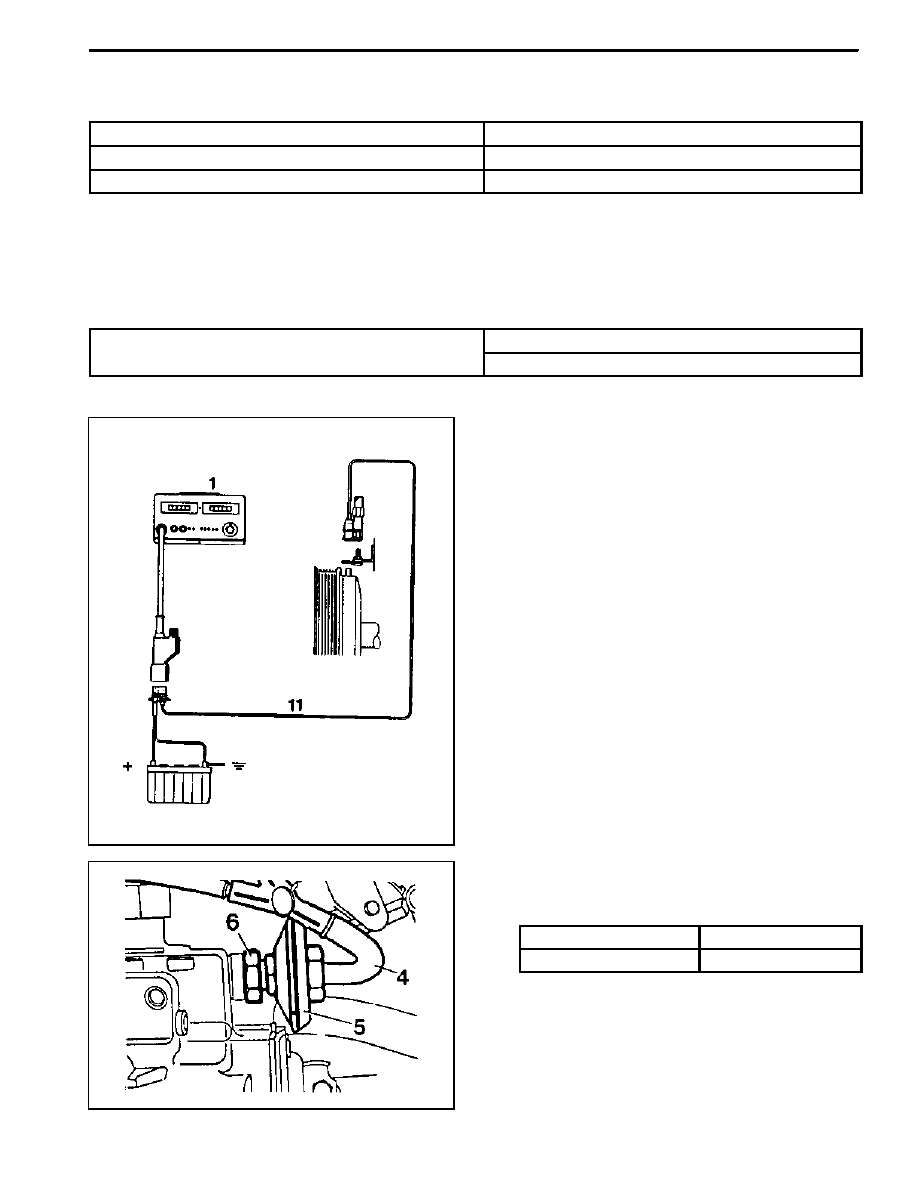

IDLE SPEED ADJUSTMENT

Service Data

Engine

Idle Speed

OM661LA Engine

750 -- 850 rpm

OM662LA Engine

720 -- 820 rpm

Tools Required
667 589 00 21 00 TDC Pulse Generato

Commercial Tool

Digital Tester

e.g. Bosch, MOT 001.03

g

Sun, DIT 9000

Adjustment Procedure

1. Connect the digital tester (1) and TDC pulse sender

unit (11).

2. Run the engine and warm up the coolant to

60~80_C.

TDC pulse generator 667 589 02 21 00

3. Disconnect the vacuum hose (4) from the PLA unit

to check idle speed with tester.

4. Check idle speed with tester.

OM 661LA Engine

750 -- 850rpm

OM 662LA Engine

720 -- 820rpm

Notice
To adjust idle speed, loosen the locking nut (6) of

PLA unit.

1F3 -- 16 OM600 ENGINE CONTROLS

DAEWOO MY_2000

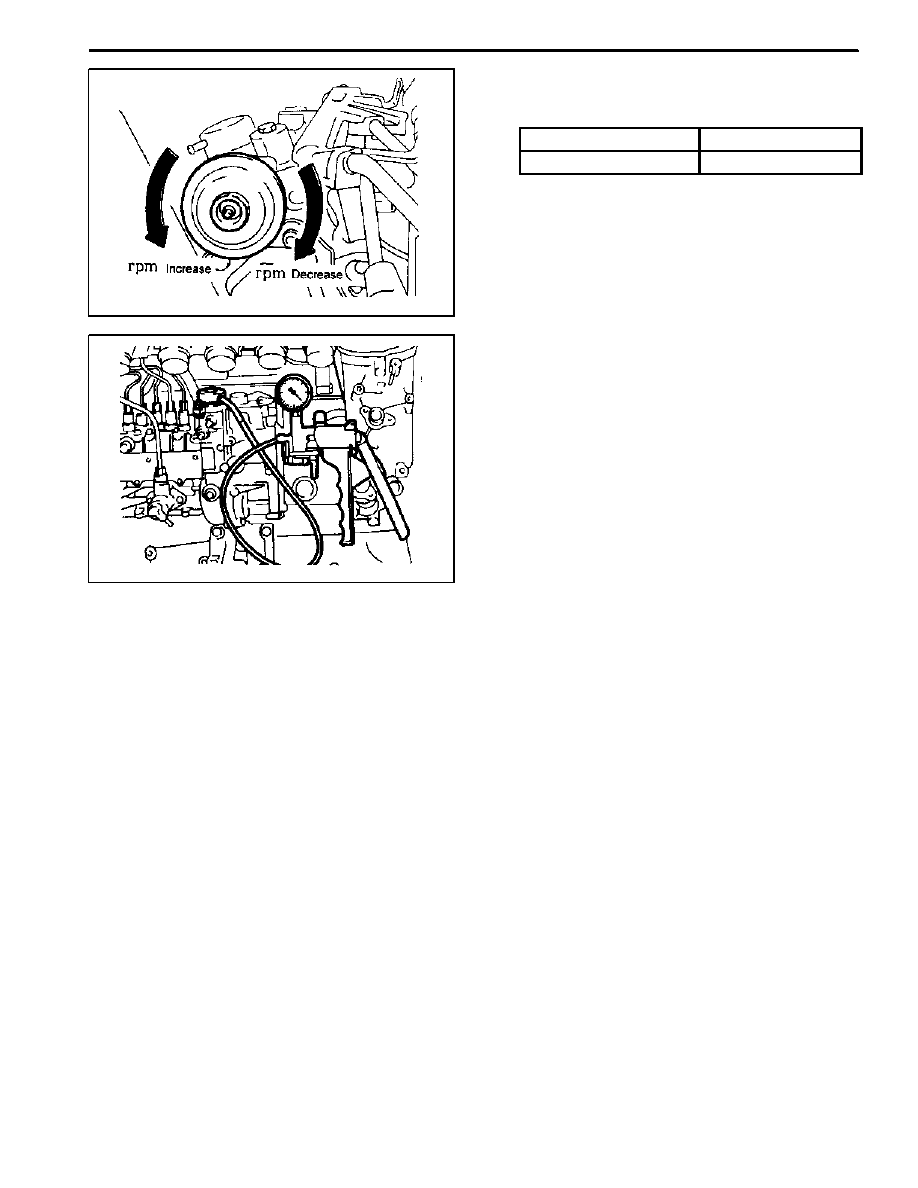

5. Ensure not to damage the idle spring in the governor

and adjust idle speed by turning the PLA unit (5)

slowly.

Clockwise

RPM Decrease

Counterclockwise

RPM Increase

Notice
Do not rotate the PLA unit over 1/2 turn from the

position marking. If do, idle spring in the governor

will be severely damaged.

6. After adjustment, tighten the locking nut and place

the position marking with different color of paint.
Notice
If there are no changes in idle speed with PLA unit

adjustment, perform the service at a BOSCH Ser-

vice Center.

7. Connect the vacuum pump to the PLA vacuum unit

and build up vacuum approx. 500mbar. If engine

rpm increases by approx. 100rpm, It is normal.

Vacuum Pump 001 589 73 21 00

8. Connect the vacuum line (4).
9. Switch on all ancillaries and check the idle speed.
