OM600 ENGINE CONTROLS 1F3 -- 17

DAEWOO MY_2000

FUEL PUMP TEST

Notice
Before test, replace the fuel filter cartridge and fuel pre-

filter.

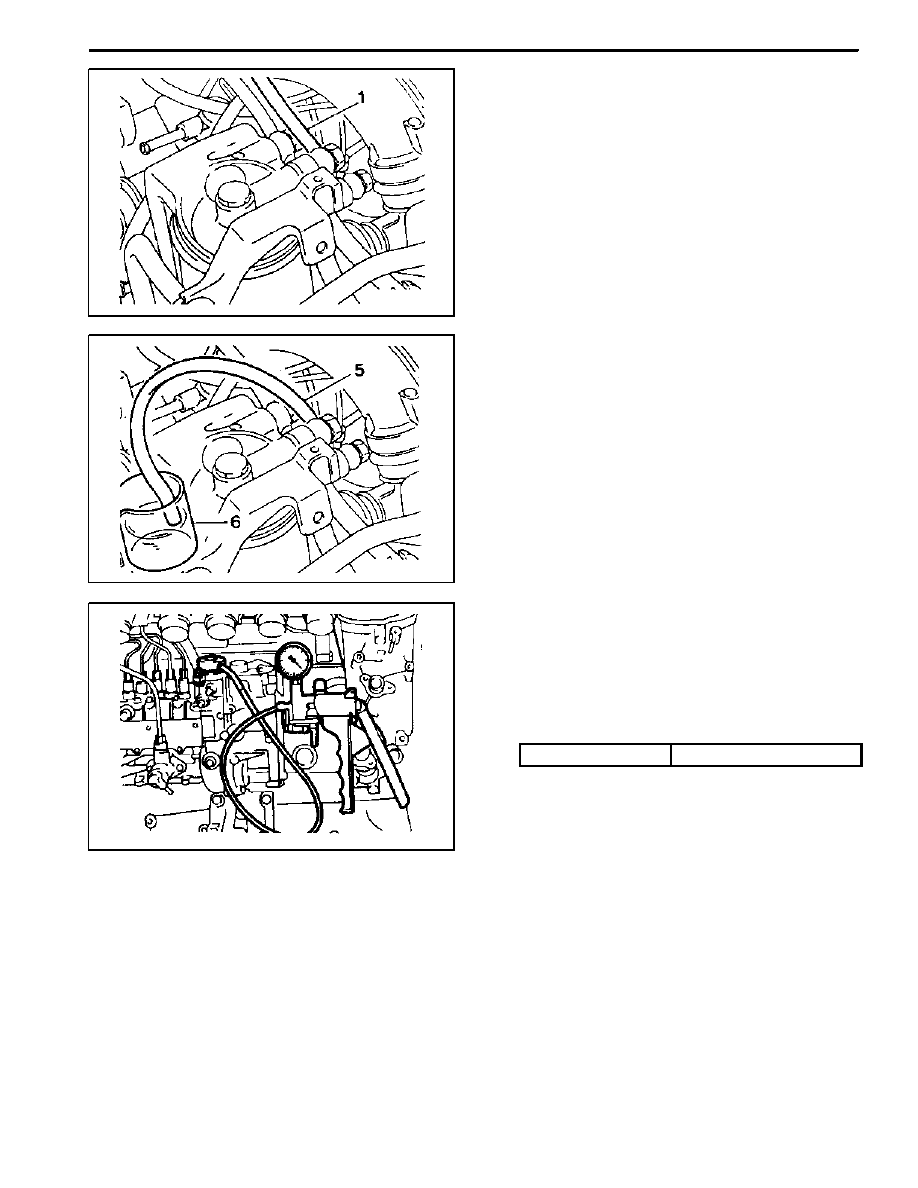

Fuel Feed Test

1. Disconnect the fuel return line (1) and seal up it with

plug.

2. Insert the plastic hose (5) and put the end into the

measuring beaker (6).

3. Disconnect the vacuum line (4) from vacuum unit

(engine stop) (5) and connect the vacuum pump (7)

to the vacuum unit.

4. To avoid the engine starting, build up vacuum

(approx. 500 mbar).

5. Operate the starter motor for exactly 30 seconds

and measure fuel volume in the beaker.

Min. volume

150cm

3

for 30 seconds

1F3 -- 18 OM600 ENGINE CONTROLS

DAEWOO MY_2000

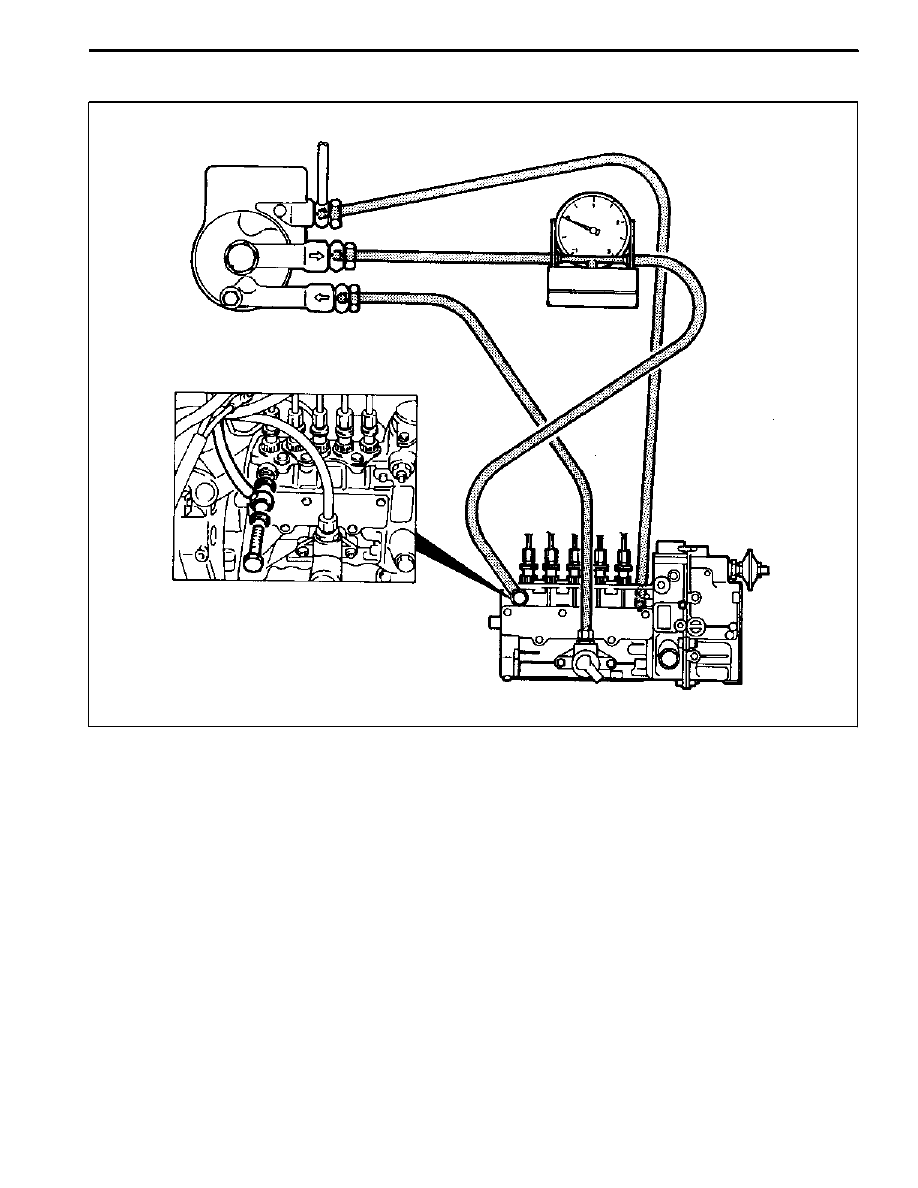

Fuel Pressure Test

OM600 ENGINE CONTROLS 1F3 -- 19

DAEWOO MY_2000

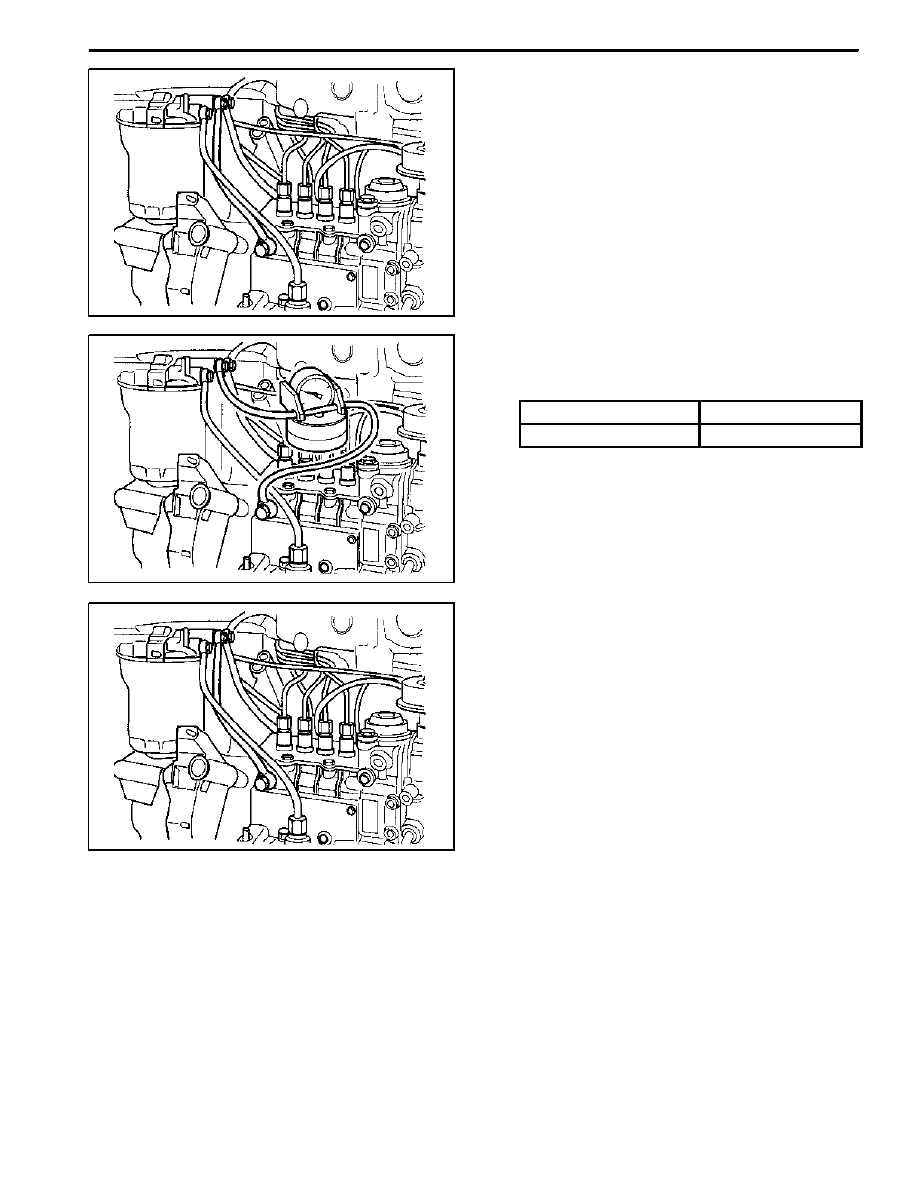

Tools Required
617 589 04 21 00 Tester

1. Disconnect the fuel line (2) from the fuel filter.
2. Remove the banjo bolt (4) from the fuel injection

pump and remove the seals (3) and fuel line (2).

3. Connect the tester (5).

4. Start the engine and read off the fuel pressure on

tester (5).
Notice

At Idle Speed

> 0.3bar

At Full load

> 0.5bar

If out of standard, replace the fuel feed pump.

Tester 617 589 04 21 00

5. Stop the engine.

6. Remove the tester.
7. Replace the seal and connect the fuel line (2).

1F3 -- 20 OM600 ENGINE CONTROLS

DAEWOO MY_2000

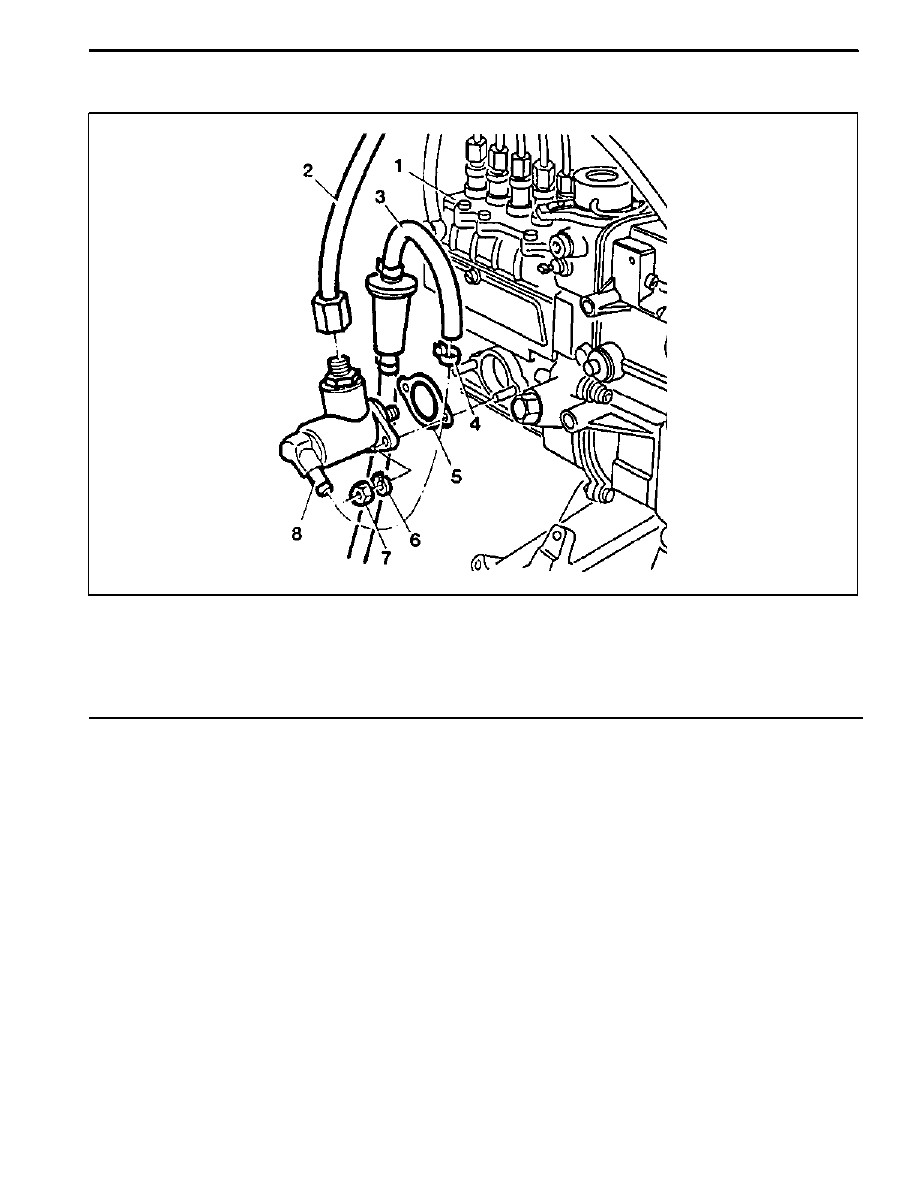

FUEL PUMP

1 Fuel Injection Pump

2 Pressure Line

13N∙m (10 lb-ft)

. . . . . . . . . . . . . .

3 Suction Line

4 Hose Clip

Replace

. . . . . . . . . . . . . . . . . . . . . . . .

5 Gasket

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . .

6 Spring Lock Washer

7 Hexagon Nuts

8 Fuel Pump
