1E3 -- 8 OM600 ENGINE ELECTRICAL

DAEWOO MY_2000

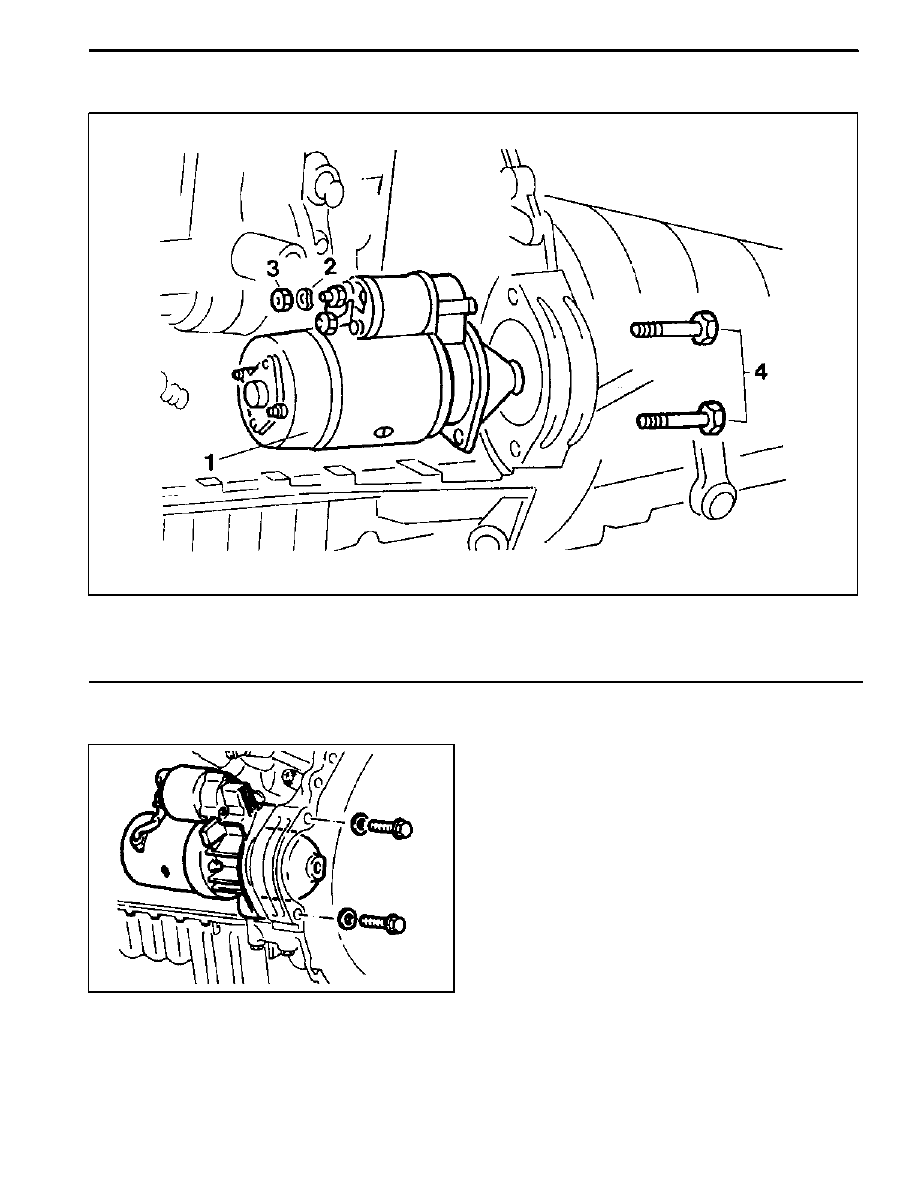

STARTER MOTOR

1 Starter Motor

2 Washer

3 Nut

15 N∙m (11 lb-ft)

. . . . . . . . . . . . . . . . . . . . . .

4 Bolt

48 N∙m (35 lb-ft)

. . . . . . . . . . . . . . . . . . . . .

Removal & Installation Procedure

1. Disconnect the battery terminals.
2. Disconnect the starter motor cable harnesses.
3. Remove the bolts and then remove the starter mo-

tor.

4. Installation should follow the removal procedure in

the reverse order.

DAEWOO MY_2000

SECTION 1F3

OM600 ENGINE CONTROLS

Caution: Disconnect the negative battery cable before removing or installing any electrical unit or when a

tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable

will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK unless other-

wise noted.

TABLE OF CONTENTS

Specifications

1F3--1

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fastener Tightening Specifications

1F3--1

. . . . . . . . . .

Maintenance and Repair

1F3--2

. . . . . . . . . . . . . . . . . . .

On--Vehicle Service

1F3--2

. . . . . . . . . . . . . . . . . . . . . . . . .

Fuel System

1F3--2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fuel Injection Pump Coding

1F3--3

. . . . . . . . . . . . . . . .

Fuel Tank

1F3--4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Vacuum Control System Test

1F3--5

. . . . . . . . . . . . . .

Vacuum Pump Test

1F3--10

. . . . . . . . . . . . . . . . . . . . . .

Vacuum Pump

1F3--12

. . . . . . . . . . . . . . . . . . . . . . . . . .

Vacuum Unit Replacement

1F3--14

. . . . . . . . . . . . . . .

Idle Speed Adjustment

1F3--15

. . . . . . . . . . . . . . . . . . .

Fuel Pump Test

1F3--17

. . . . . . . . . . . . . . . . . . . . . . . . .

Fuel Pump

1F3--20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Injection Nozzle Test

1F3--21

. . . . . . . . . . . . . . . . . . . . .

Injection Nozzles

1F3--24

. . . . . . . . . . . . . . . . . . . . . . . .

Injection Nozzle Repair

1F3--26

. . . . . . . . . . . . . . . . . . .

Removal and Installation of

Injection Timing Device

1F3--29

. . . . . . . . . . . . . . . . .

Injection Timing Device

1F3--34

. . . . . . . . . . . . . . . . . . .

Start of Delivery Test

(Position Sensor, RIV Method)

1F3--36

. . . . . . . . . .

Fuel Injection Pump

1F3--45

. . . . . . . . . . . . . . . . . . . . .

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

Application

N∙m

Lb--Ft

Lb-In

Fuel Tank Mounting Nut

28 -- 47

21 -- 35

--

Fuel Pump Pressure Line

13

10

--

Fuel Injection Nozzle

35 -- 40

26 -- 30

--

Fuel Injection Pipe

18

13

--

Nozzle Tensioning Nut

80

59

--

Screw Plug

30

22

--

Left--Hand Thread Bolt

46

34

--

1F3 -- 2 OM600 ENGINE CONTROLS

DAEWOO MY_2000

MAINTENANCE AND REPAIR

ON--VEHICLE SERVICE

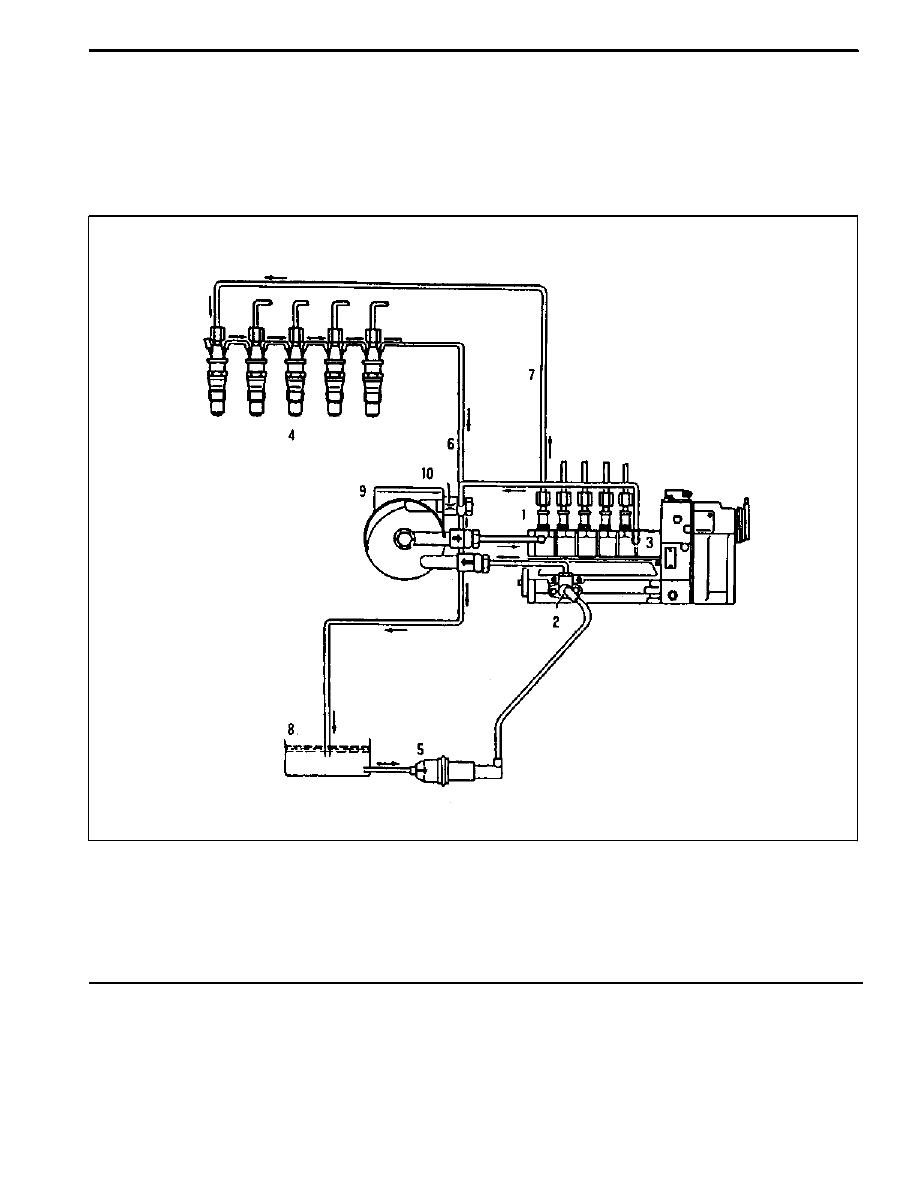

FUEL SYSTEM

1 Fuel Injection Pump

2 Fuel Feed Pump

3 Overflow Valve

4 Injection Nozzle

5 Pre--filter

6 Fuel Retrun Hose

7 Injection Line

8 Fuel Tank

9 Fuel Filter

10 Choke Orifice

OM600 ENGINE CONTROLS 1F3 -- 3

DAEWOO MY_2000

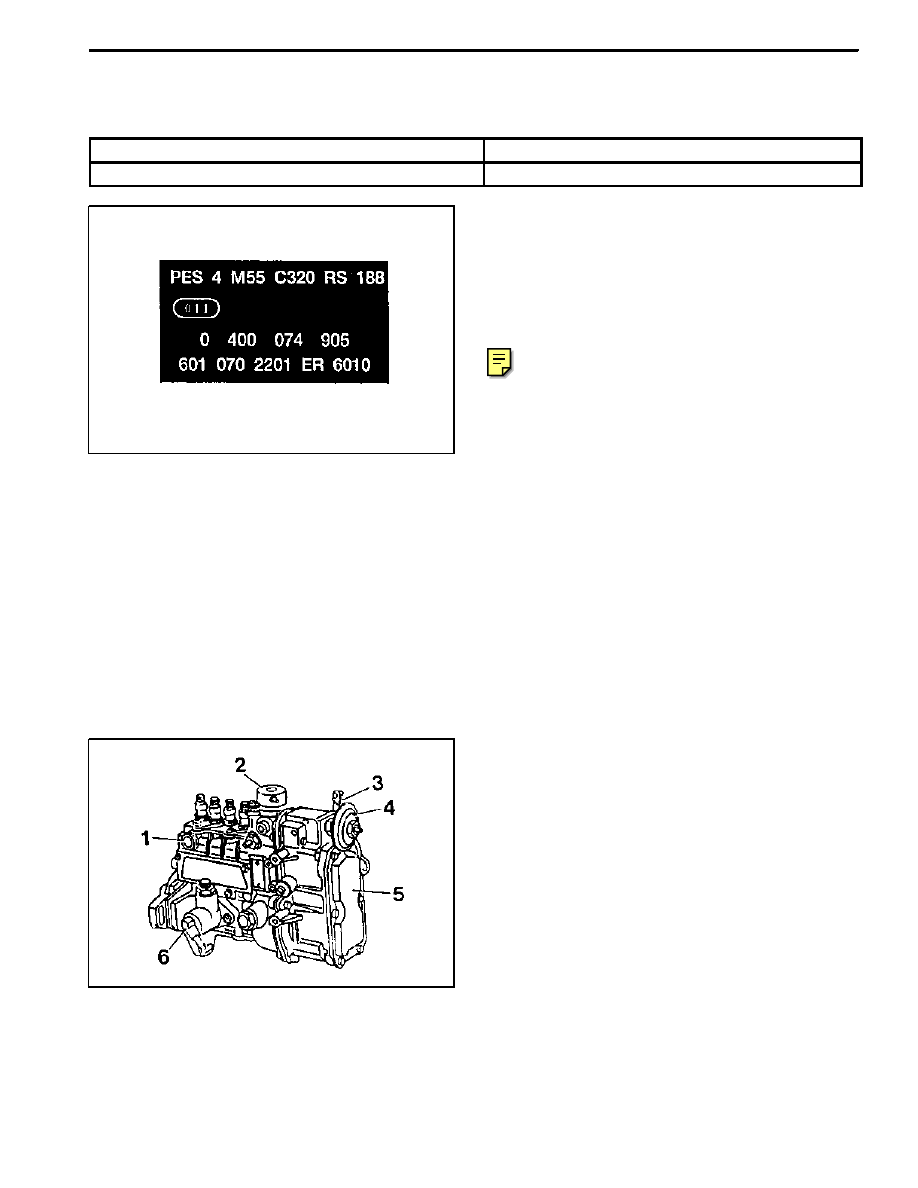

FUEL INJECTION PUMP CODING

Model Code

OM661 LA Engine

PES 4M 55C 320 RS 167

OM662 LA Engine

PES 5M 55C 320 RS 168

Fuel Injection Pump Code

Example) PES 5M 55C 320 RS 168

P

Pump

E

Self--Driven

S

End Flange Mounting

5

Number of Cylinders (5EA)

M

Pump Size

55

Element Diameter

C

Modification Letter

320 Assembly Number
R

Direction of Rotation (clockwise)

S188 Special Version

RSF Governor
R

Governor

S

Coil Spring

F

Drive Governor

Component Location

1. Fuel Injection Pump
2. Vacuum Unit (Stop Unit)
3. Control Lever
4. PLA Vacuum Unit (Idle Speed Adjustment)
5. Governor
6. Fuel Pump
