OM600 ENGINE MECHANICAL 1B3 -- 173

DAEWOO MY_2000

Oil Filter

a From Oil Pump

b To Main Oil Gallery

c To Oil Pan

1B3 -- 174 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

OIL SPRAY NOZZLE

1 Fitting Sleeve

2 Oil Spray Nozzle

3 Combination Bolt

10 N∙m (89 lb-in)

. . . . . . . . . .

A Oil Duct

Disassembly Procedure

1. Remove oil pan or crankshaft.
2. Loose the bolt and then remove the nozzle.

OM600 ENGINE MECHANICAL 1B3 -- 175

DAEWOO MY_2000

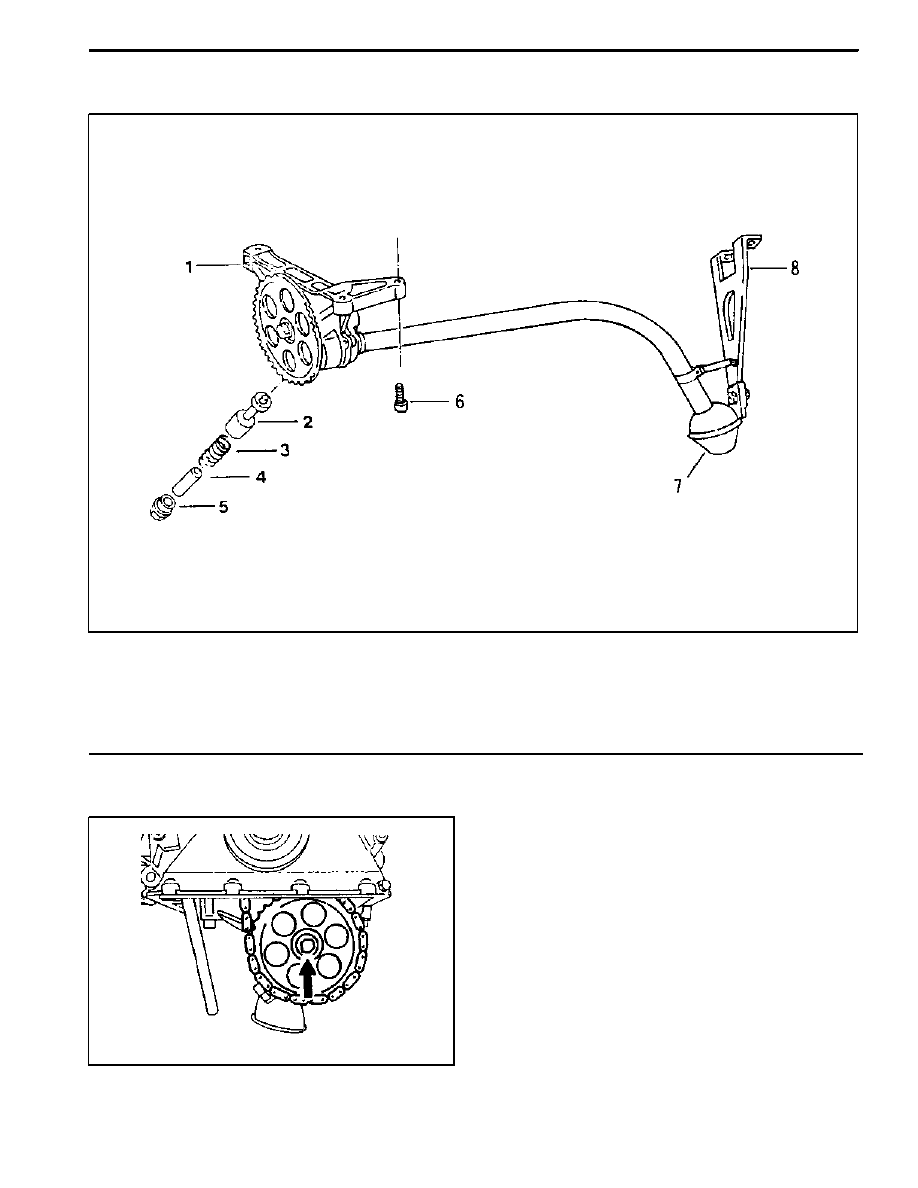

OIL PUMP

1 Oil Pump

2 Piston

3 Pressure Spring

4 Guide Pin

5 Screw Plug

50 N∙m (37 lb-ft)

. . . . . . . . . . . . . . .

6 Combination Bolt

25 N∙m (18 lb-ft)

. . . . . . . . . .

7 Oil Strainer

8 Bracket

Disassembly Procedure

1. Remove the oil pan.
2. Unscrew the mounting bolt of spracket.

1B3 -- 176 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

3. Unscrew the oil strainer bracket bolt.

Tightening Torque

10 N∙m (89 lb-in)

4. Remove the oil pump.

5. Unscrew the screw plug and remove the relief valve.
6. Installation should follow the removal procedure in

the reverse order.
