OM600 ENGINE MECHANICAL 1B3 -- 161

DAEWOO MY_2000

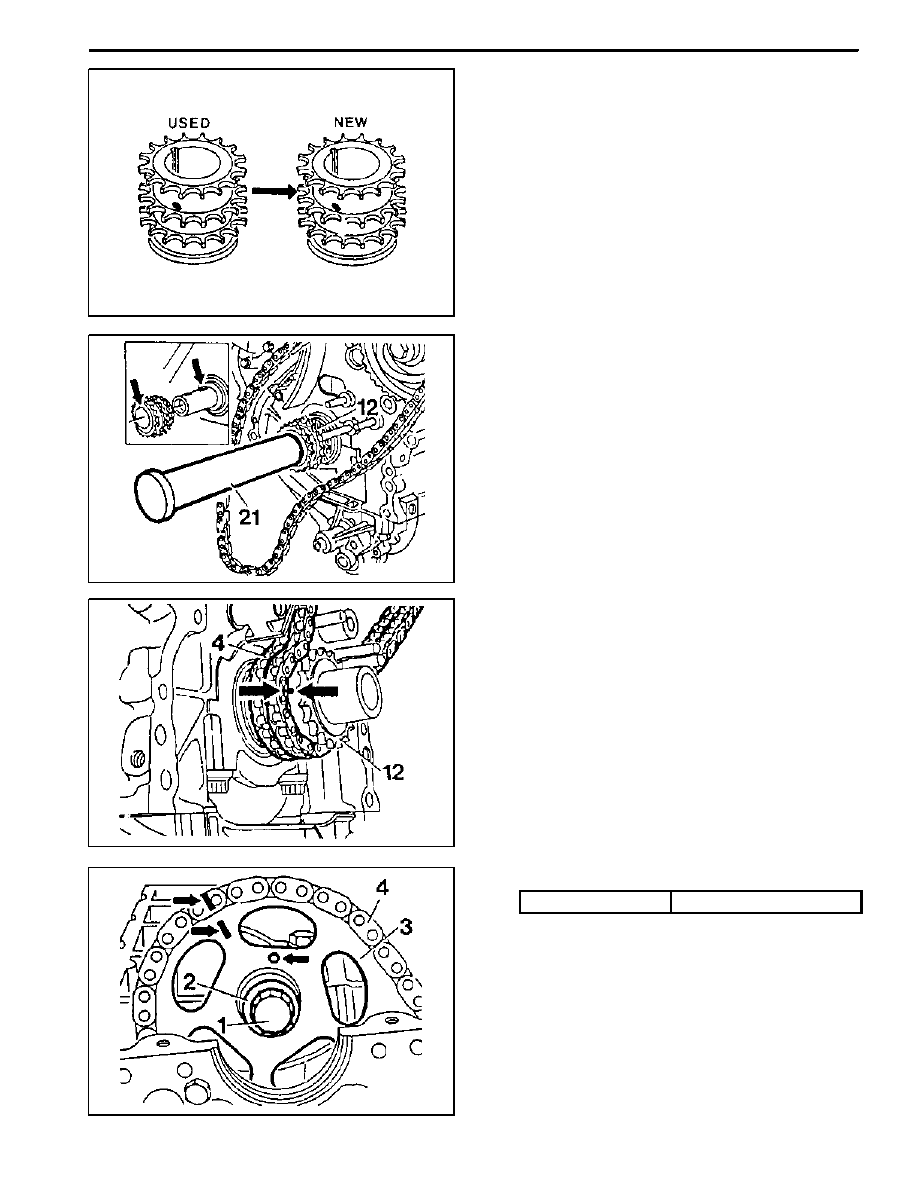

Installation Procedure

1. Put the same alignment mark on the new crankshaft

sprocket as in the old sprocket.
Notice
Check the timing chain, camshaft sprocket, injection

pump timing sprocket, oil pump chain and oil pump

sprocket for wear and replace if necessary.

2. Install the new crankshaft sprocket (12) by using a

drift (21).
Notice
Align the groove of sprocket and woodruff key (ar-

row) exactly.

Drift 116 589 07 15 00

3. Fit the timing chain (4) on the crankshaft sprocket

(12).
Notice
Align the alignment marks (arrow) on the chain and

sprocket.

4. Install the camshaft sprocket (3).

Tightening Torque

25 N∙m (18 lb-ft) + 90_

Notice
Pay attention on the alignment marks and dowel pin

(arrow).

1B3 -- 162 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

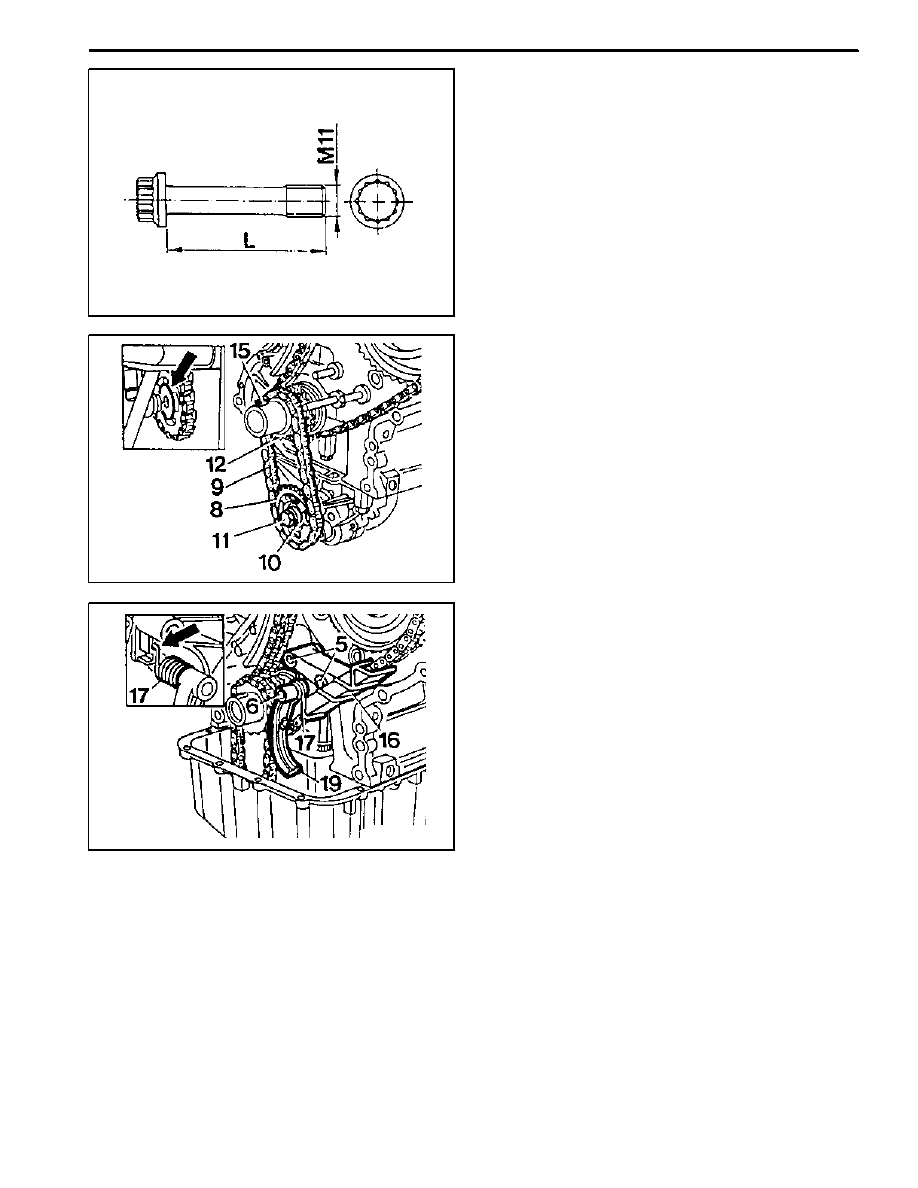

Notice
If the max. length ’L’ of the stretch bolt exceeds

53.6mm, replace it.

5. Fit the oil pump chain (9) on the crankshaft sprocket

(12) and insert the oil pump sprocket (8) into the oil

pump chain and then install it on the oil pump.
Notice
The curved side of the oil pump sprocket should

face the oil pump.

6. Insert the woodruff key (15).

7. Install the guide rail (16). Attach the spring (17) to

guide rail and to tensioning lever together onto the

bearing pins (5,6).
Notice
Ensure that the spring is correctly located in the

guide rail (arrow).

OM600 ENGINE MECHANICAL 1B3 -- 163

DAEWOO MY_2000

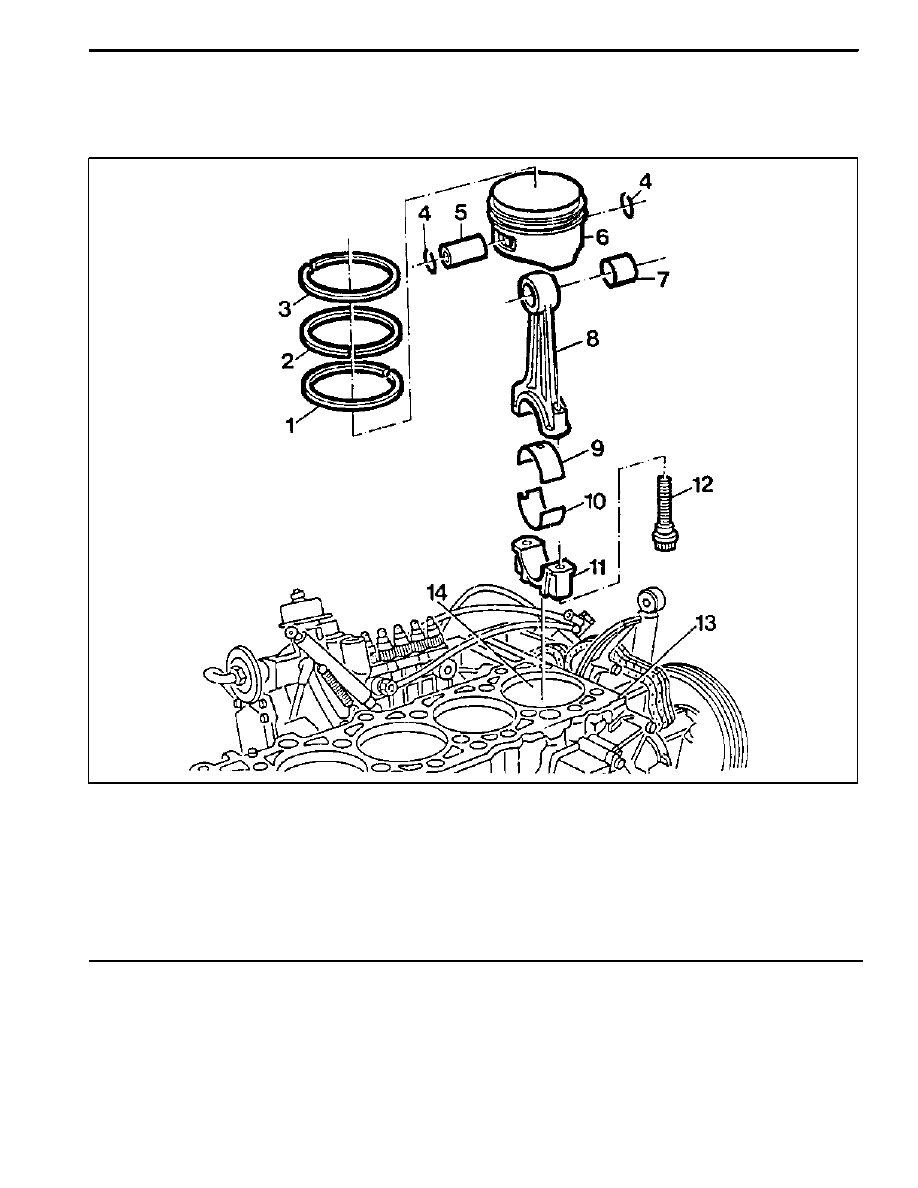

PISTON

Preceding Work : Removal of cylinder head

Removal of the oil pump

1 Oil Ring

2 2nd Ring

3 Top Ring

4 Snap Ring

Replace

. . . . . . . . . . . . . . . . . . . . . . . .

5 Piston Pin

6 Piston

7 Connecting Rod Bushing

Check

. . . . . . . . . . . .

8 Connecting Rod

9 Connecting Rod Upper Bearing Shell

10 Connecting Rod Lower Bearing Shell

11 Connecting Rod Bearing Cap

12 Connecting Rod Bolt

35N∙m (26 lb-ft)+90_

. . .

13 Crankcase

14 Cylinder Bore

Notice
There are two kinds of connecting rods (for machining) and they are different in weight approx. 15g. When replac-

ing the connecting rod, measure its weight and ensure that a engine has the same weight of connecting rods. If

not, there would be a unbalancing of engine.

1B3 -- 164 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

Service Data

Piston clearance

Max. 0.12 mm

Piston crown protrusion in TDC position

0.735 -- 0.965 mm

Connecting rod bushing diameter

26.012 -- 26.018 mm

Connecting Rod Bolt Dimensions

Thread

M9 x 1

Stretch shaft(C) diameter (new)

7.4

-0.1

mm

Minimum stretch shaft diameter (C)

7.1 mm

Length(L)(new)

52

-0.3

mm

Tools Required
000 589 04 14 00 Tensioning Strap
001 589 53 21 00 Dial Gauge
363 589 02 21 00 Dial Gauge Holder
