OM600 ENGINE MECHANICAL 1B3 -- 157

DAEWOO MY_2000

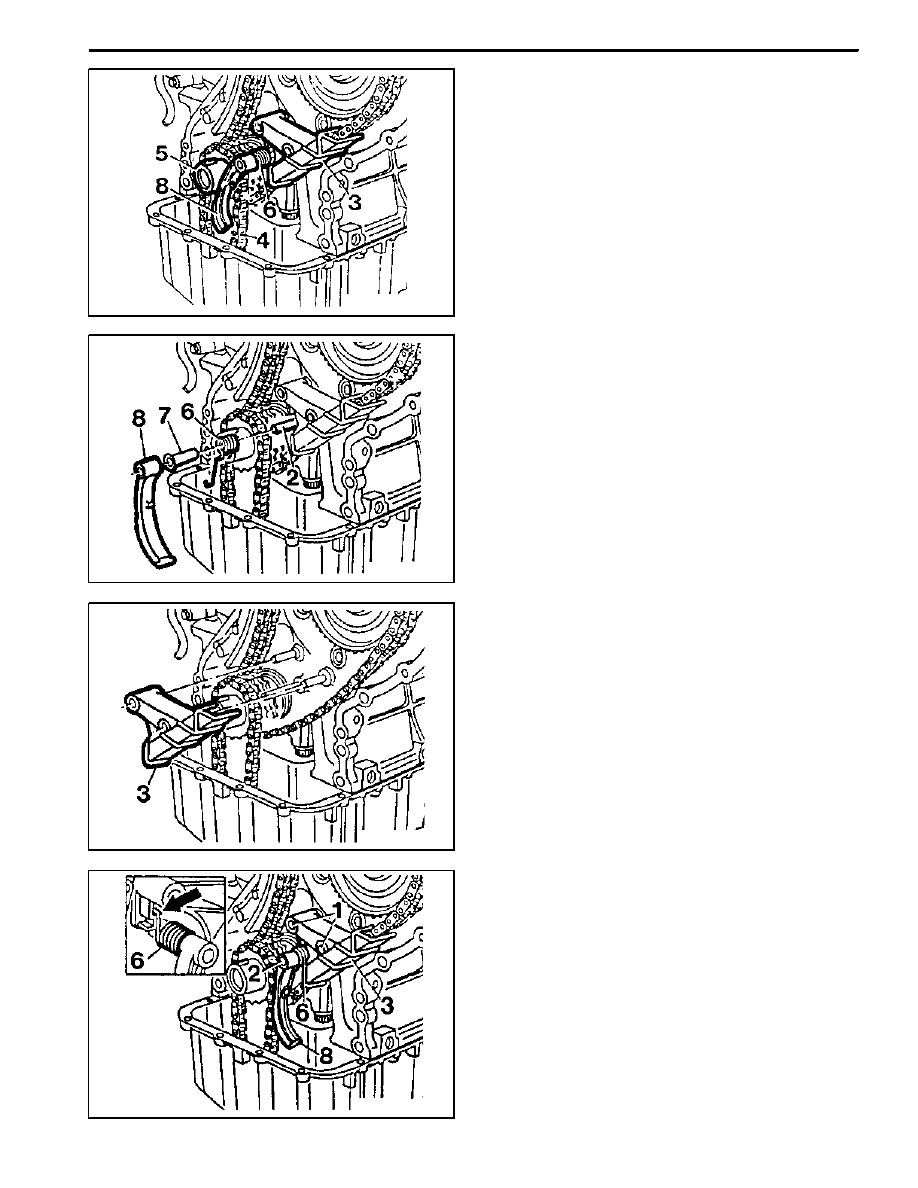

Removal Procedure

1. Pull out the tensioning lever (8) together with the

spring (6) and guide rail (3) far enough until the ten-

sioning lever has moved passed the oil pump chain

(4) and is resting against the crankshaft (5)

2. Pull the tensioning lever (8) off the bearing pin (2)

and carefully remove the spring (6). Remove the

tensioning lever (8) together with the spring (6) and

bushing (7).

3. Remove the guide rail (3).

Installation Procedure

1. Install the guide rail (3). Attach the spring (6) to the

guide rail and to the tensioning lever (8).
Notice
Ensure that the spring is correctly located in the

guide rail (arrow).

2. Push the guide rail, spring, bushing and tensioning

lever together onto the bearing pin (1, 2).

1B3 -- 158 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

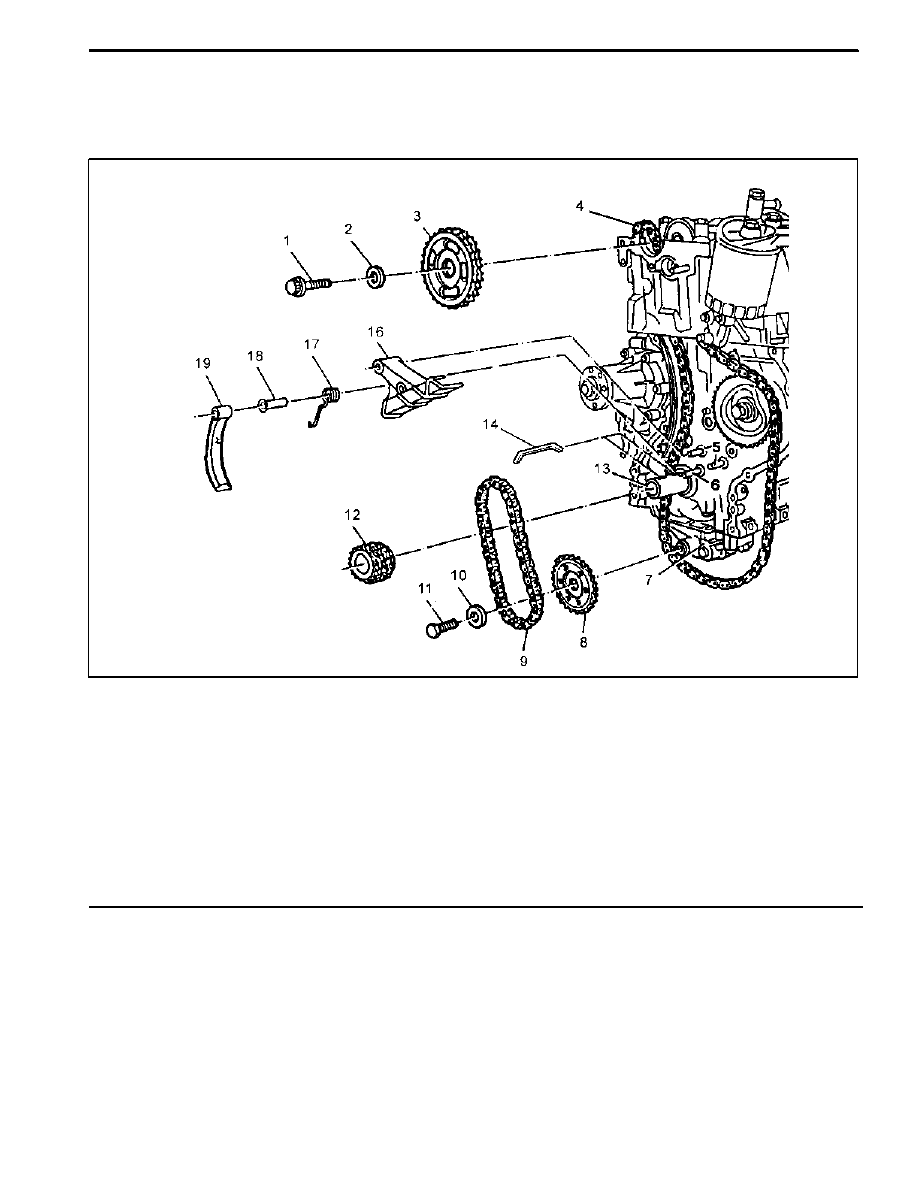

CRANKSHAFT SPROCKET

Preceding Work : Removal of oil pan

Removal of timing case cover

1 12--Sided Stretch Bolt (M11)

Check, 25N∙m (18 lb-ft)+90_

. . . . . . . . . . . . . . .

2 Washer

3 Camshaft Sprocket

4 Timing Chain

5 Bearing Pin

6 Bearing Pin

7 Oil Pump

8 Oil Pump Sprocket

9 Oil Pump Chain

10 Washer

11 Bolt

25N∙m (18 lb-ft)

. . . . . . . . . . . . . . . . . . . . . .

12 Crankshaft Sprocket

13 Crankshaft

15 Key

16 Guide Rail

17 Spring

18 Bushing

19 Tensioning Lever

OM600 ENGINE MECHANICAL 1B3 -- 159

DAEWOO MY_2000

Special Tools
116 589 07 15 00 Drift
102 589 05 33 00 Puller

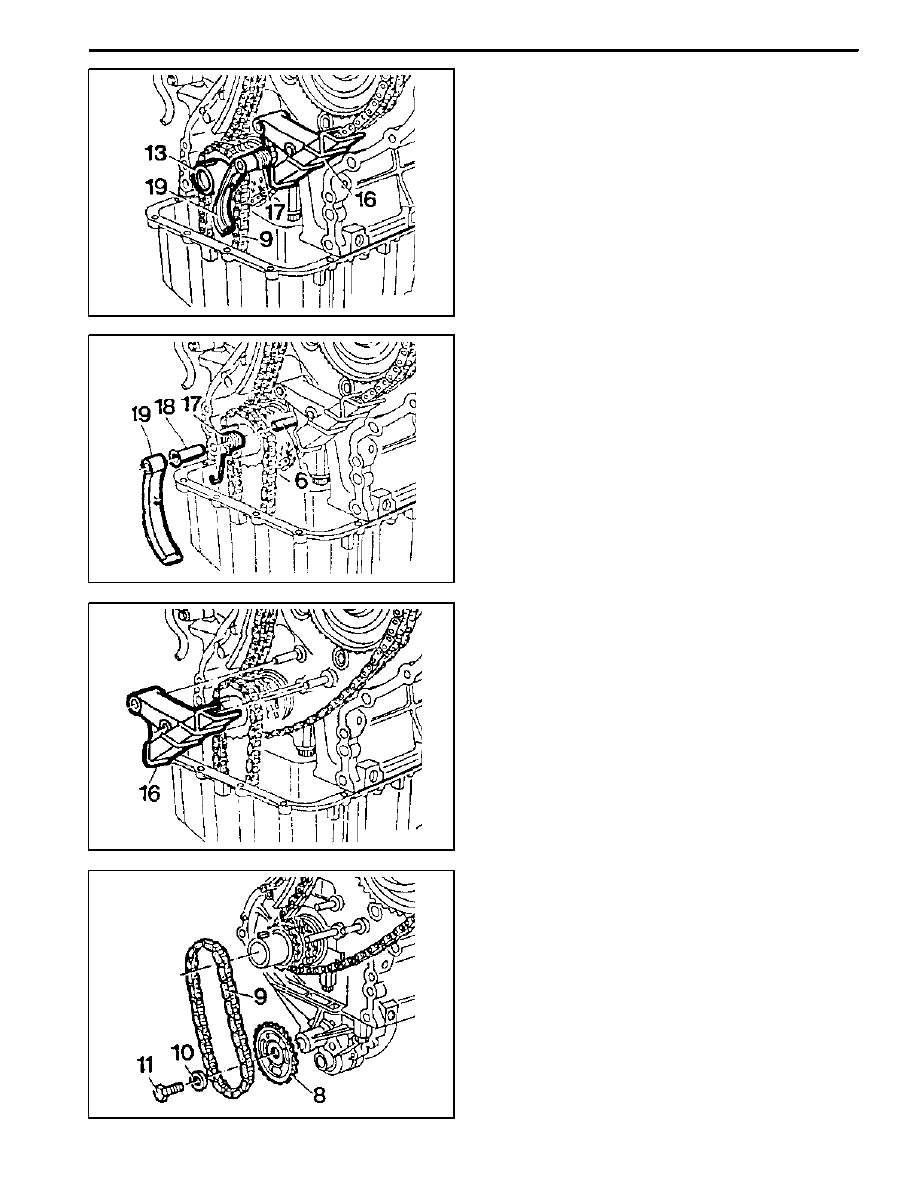

Removal Procedure

1. Pull out the tensioning lever (19) together with the

spring (17) and guide rail (16) far enough until the

tensioning lever has passed the oil pump chain (9)

and is resting against the crankshaft (13).

2. Pull out tensioning lever (19), spring (17) and bush-

ing (18) from the bearing pin (6).

3. Pull out the guide rail (16).

4. Remove the bolt(11) and then remove the washer

(10), oil pump chin (9) and sprocket (8).

1B3 -- 160 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

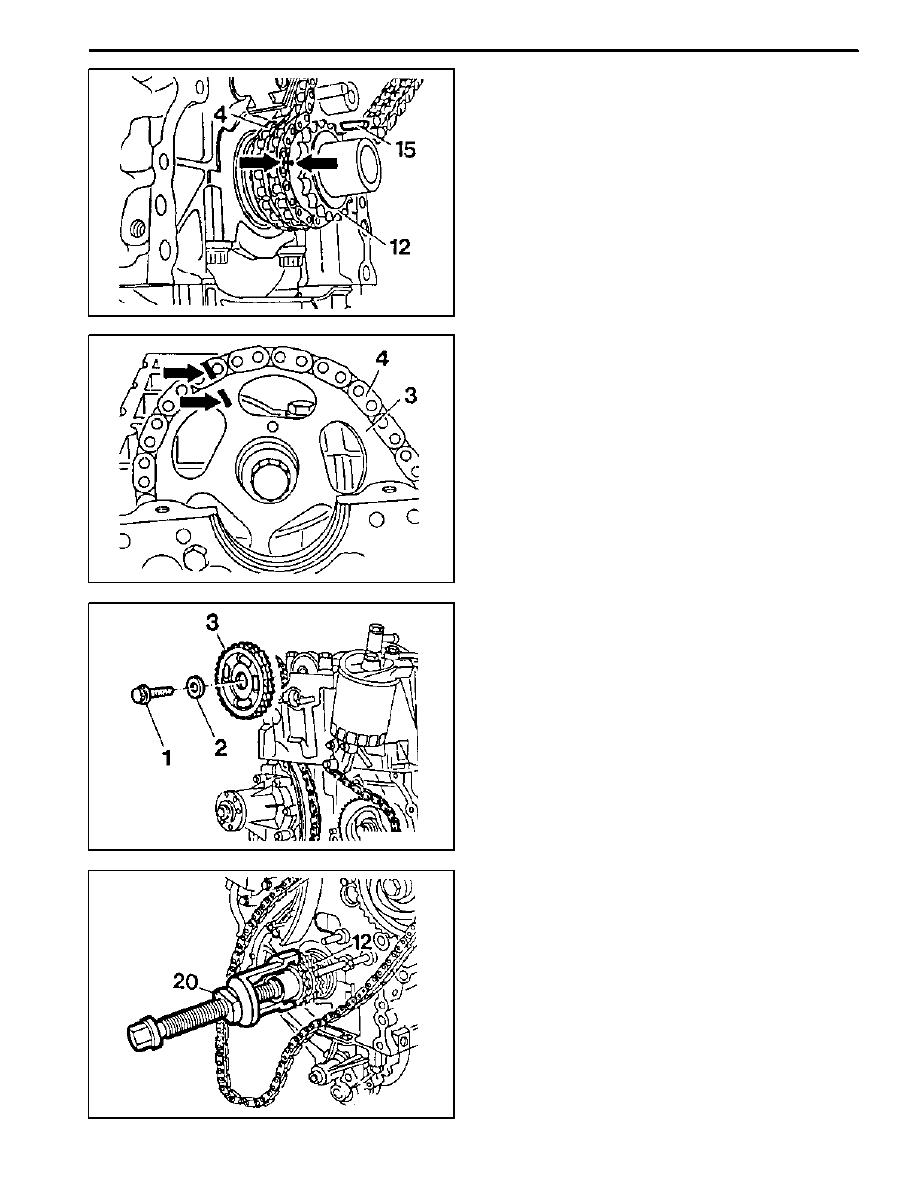

5. Place alignment marks (arrow) on the timing chain

(4) and crankshaft sprocket (12).

6. Remove the woodruff key(15).

7. Place alignment marks (arrow) on the timing chain

(4) and camshaft sprocket (3).

8. Remove the chain tensioner.
9. Remove the bolt (1) and then remove the washer (2)

and camshaft sprocket (3).

10. Remove the crankshaft sprocket (12) by using a

puller (20).

Puller 102 589 05 33 00
