OM600 ENGINE MECHANICAL 1B3 -- 97

DAEWOO MY_2000

MACHINING OF FLYWHEEL

1 Flywheel

OM662LA

OM661LA

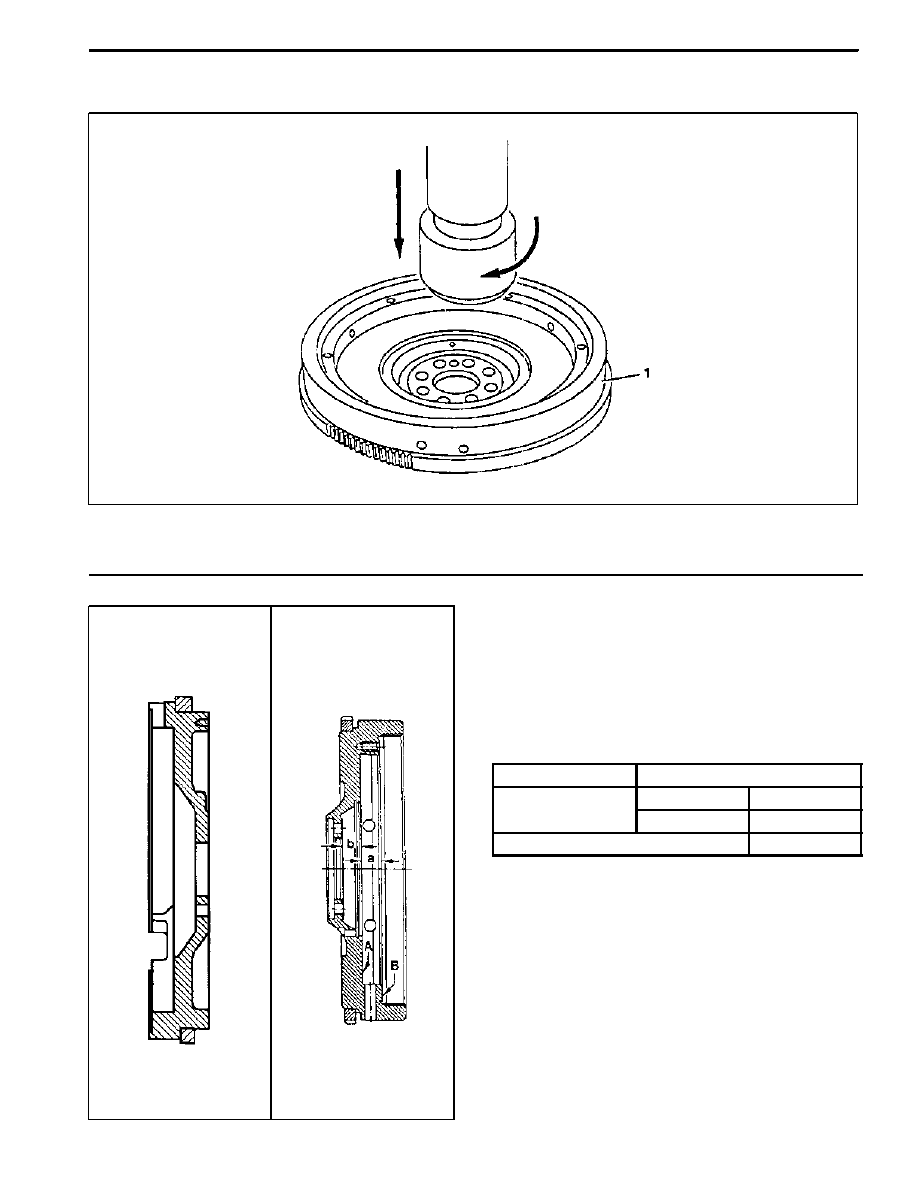

Machining of Flywheel

Notice
Flywheels which have scorch marks, scoring or

cracks in the clutch surface should be machined by

grinding or precision--turning. If the scores or cracks

are severe than permissible specifications, replace

the flywheel.

Distance ’a’

19.3 -- 19.5 mm

Distance ’b’

New

16.6 mm

Distance ’b’

Repair up to

15.6 mm

Max. axial runout

0.05 mm

D

When machining the clutch surface ’A’, the mounting

surface (B) for the clutch pressure plate should also

be machined in accordance with ’A’ to keep the dis-

tance ’a’.

D

Do not machine under ’b’ value.

D

When machining, fix the flywheel exactly not to ex-

ceed the standard runout.

1B3 -- 98 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

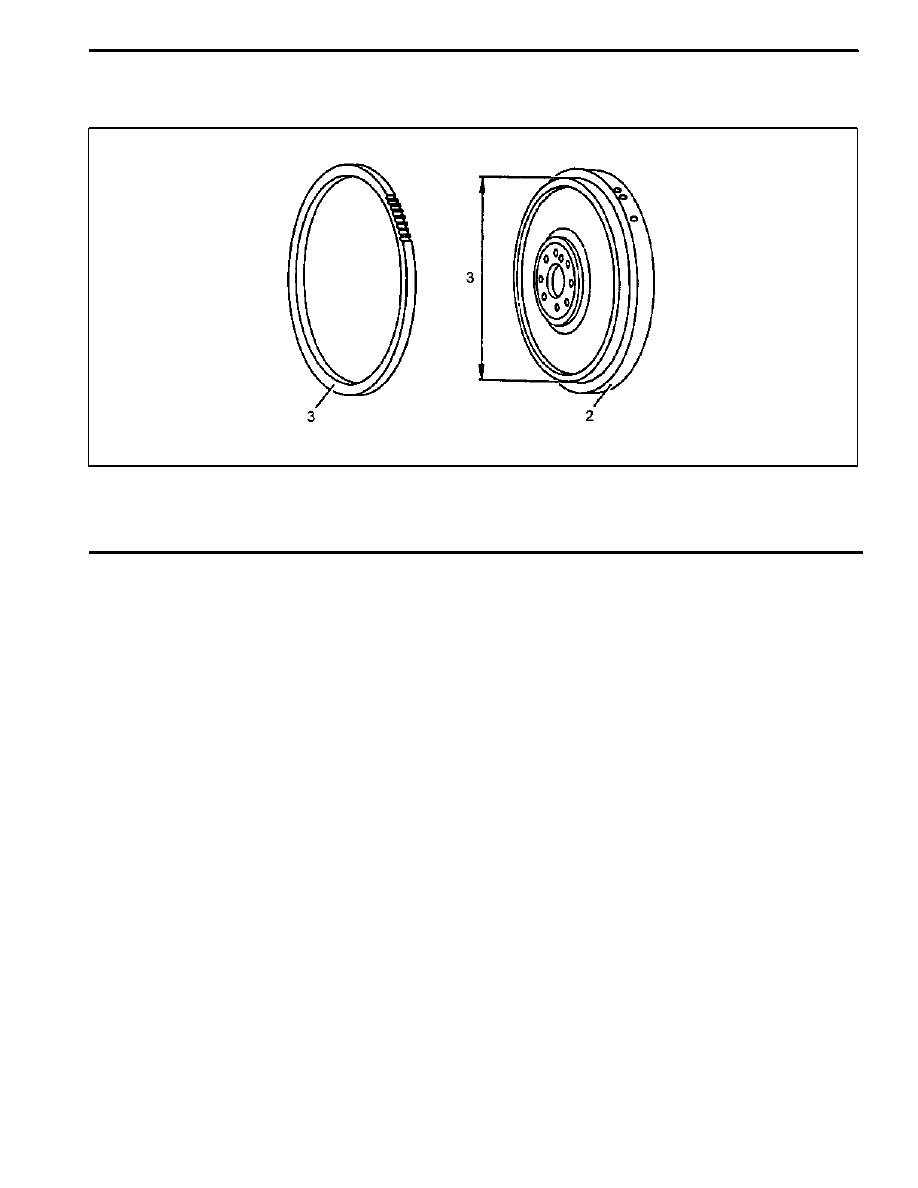

FLYWHEEL RING GEAR

Preceding Work : Removal of flywheel

1 Ring Gear

2 Flywheel

3 Centering Collar Diameter

Tools Required
001 589 53 21 00 Dial Gauge
363 589 02 21 00 Dial Gauge Holder

OM600 ENGINE MECHANICAL 1B3 -- 99

DAEWOO MY_2000

Replacement Procedure

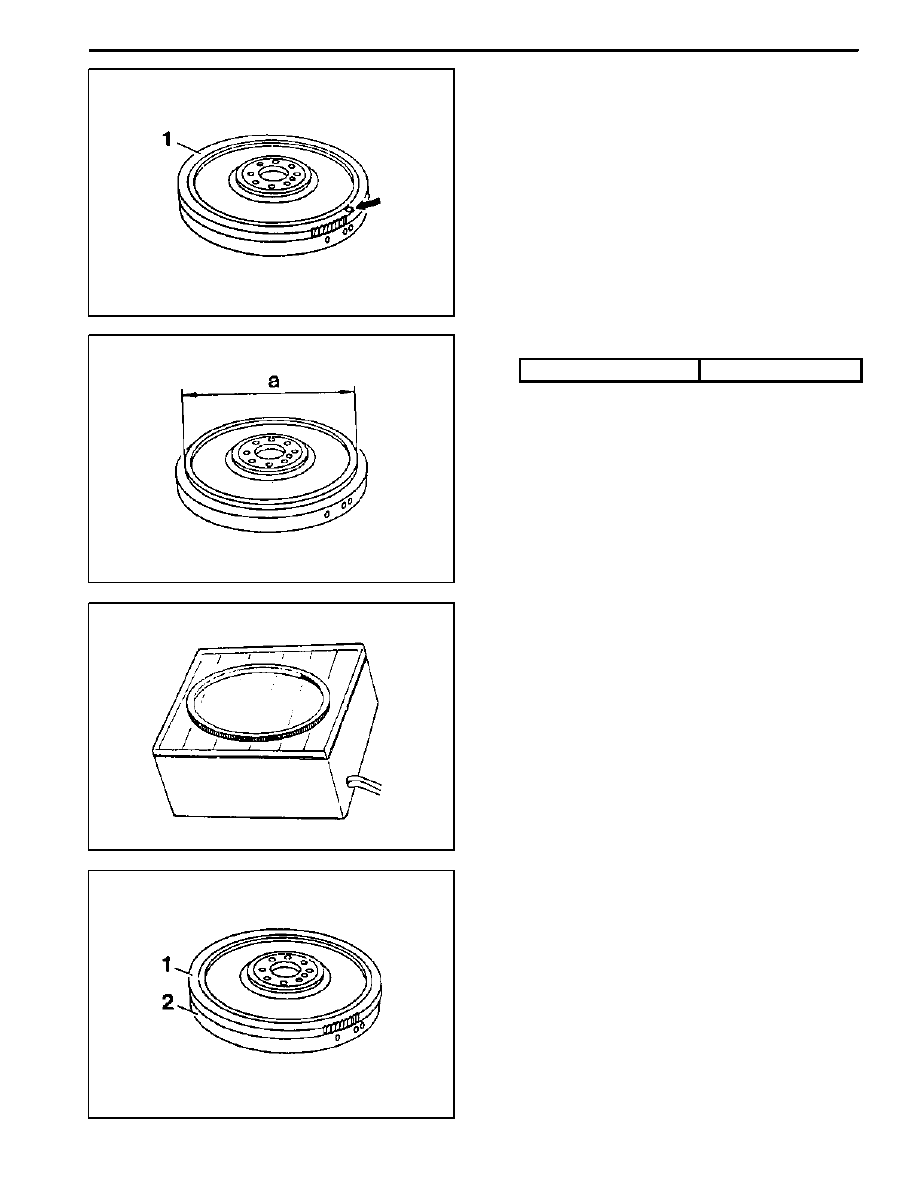

1. Drill a hole into the ring gear (1) (arrow) and snap

with a chisel.

2. Thoroughly clean the collar surfaces of ring gear.

3. Measure diameter (a) of centering collar.

Diameter ’a’

275 + 0.5mm

Notice
If out of standard, replace the flywheel.

4. Heat up the new ring gear up to 220_C by using a

heating device.
Notice
Use temperature measuring chalk.

5. Install the new ring gear (1) onto the flywheel by us-

ing a drift.

1B3 -- 100 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

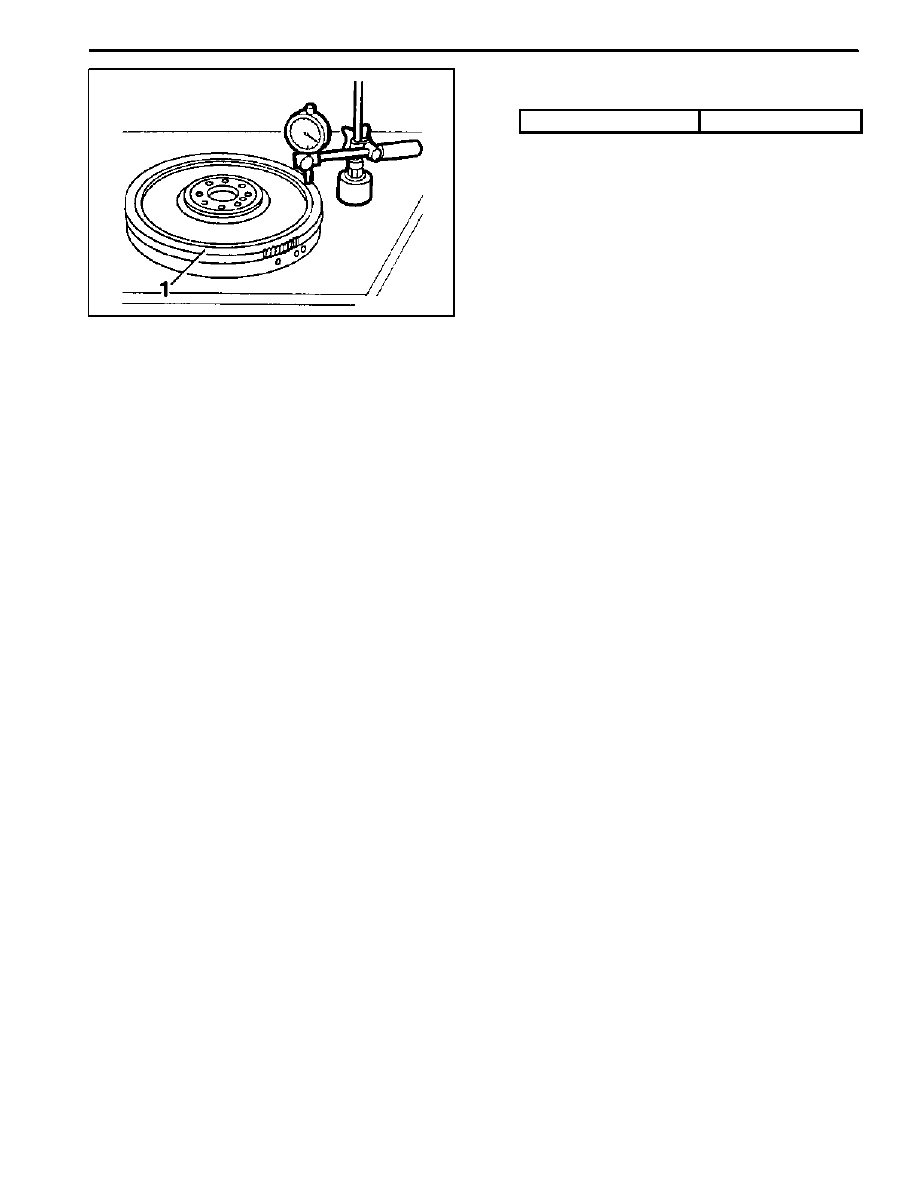

6. Measure axial runout of ring gear (1) on a surface

plate.

Limit

Max. 0.4mm

Notice
For correct measurement, put the flywheel on the

flat measuring board.

Dial Gauge 001 589 53 21 00
Dial Gauge Holder 363 589 02 21 00
