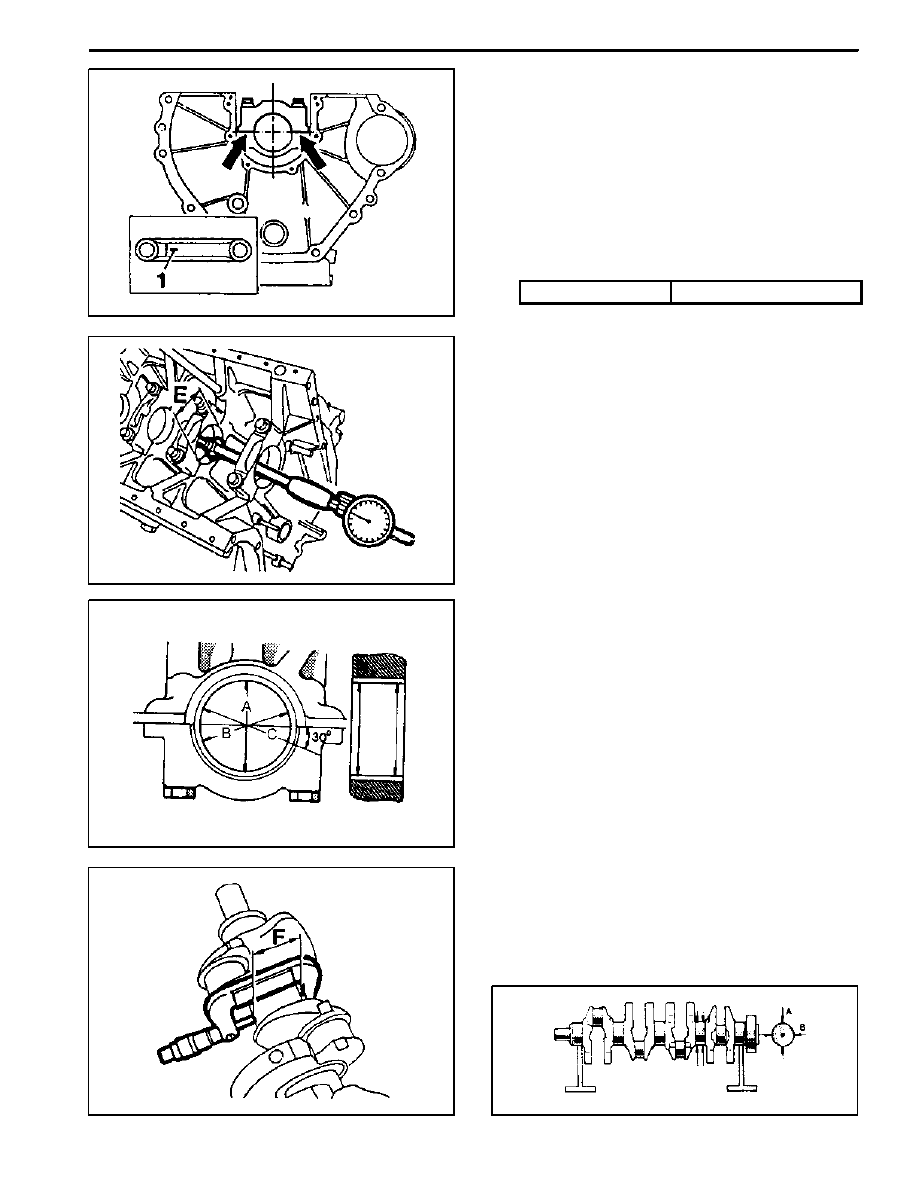

OM600 ENGINE MECHANICAL 1B3 -- 89

DAEWOO MY_2000

8. Thoroughly clean the oil gallery.
9. Select a proper new bearing shells with reference to

table.

10. Coat the new bearing shells with oil and insert into

the crankcase and into the crankshaft bearing caps.
Notice
Do not mix up upper and lower crankshaft bearing

shells.

11. Install the bearing caps according to marking and

tighten the 12--sided stretch bolts.

Tightening Torque

35--40 N∙m (26--30 lb-ft)

Notice
No. 1 is vibration damper side.

12. Measure crankshaft bearing diameters (E).

Extension 366 589 00 21 05

13. Measure at 3 points (A, B and C) and if the average

value of B and C is less than A’s value, the average

value of B and C is the mean value and if more than

A’s value, A’s value is the mean value.

14. Measure crankshaft bearing journal diameter (F).

Notice
When measured in A and B, the runout should not

exceed 0.010mm.

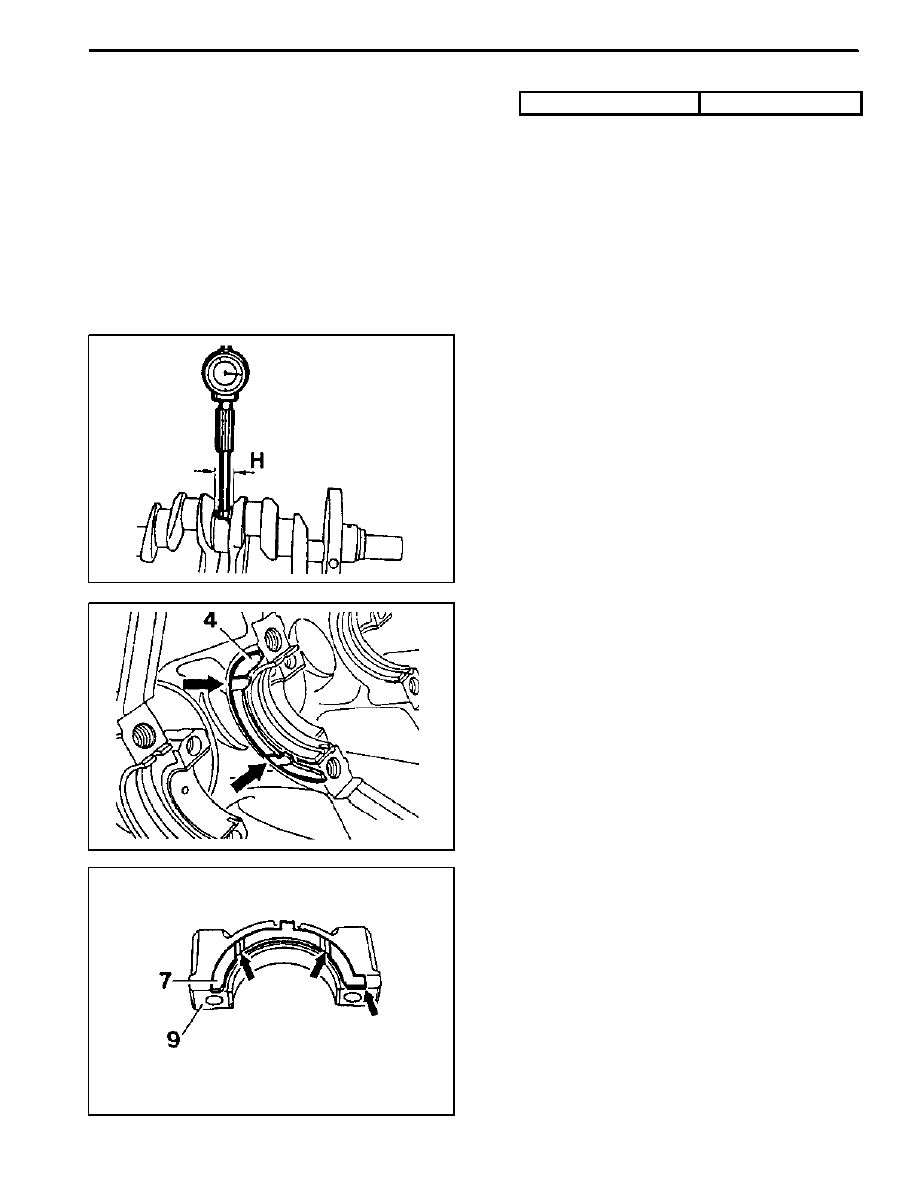

1B3 -- 90 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

15. Measure radial clearance of crankshaft bearing (G).

Clearance ’G’

0.027 -- 0.051mm

Notice
If ’G’ is out of standard, replace the bearing shells

and adjust the radial clearance of crankshaft bear-

ing.
Example) Measured value ’E’ = 57.700mm

Measured value ’F’ = 57.659mm

——————————————

Clearance ’G’

= 0.041mm

16. Remove the crankshaft bearing cap.
17. Measure width of thrust bearing journal (H) and ad-

just with proper thrust bearings (see table).
Notice
The same thickness of thrust washers should be

installed on both sides of the thrust bearing.

18. Coat the upper thrust bearing (4) with oil and insert

into the crankcase so that the oil grooves are facing

the crank webs (arrow).

19. Coat the lower thrust bearing (7) with oil and insert

into the crankshaft bearing cap so that the oil

grooves are facing the crank webs (arrow).
Notice
The retaining lugs should be positioned in the

grooves (arrow).

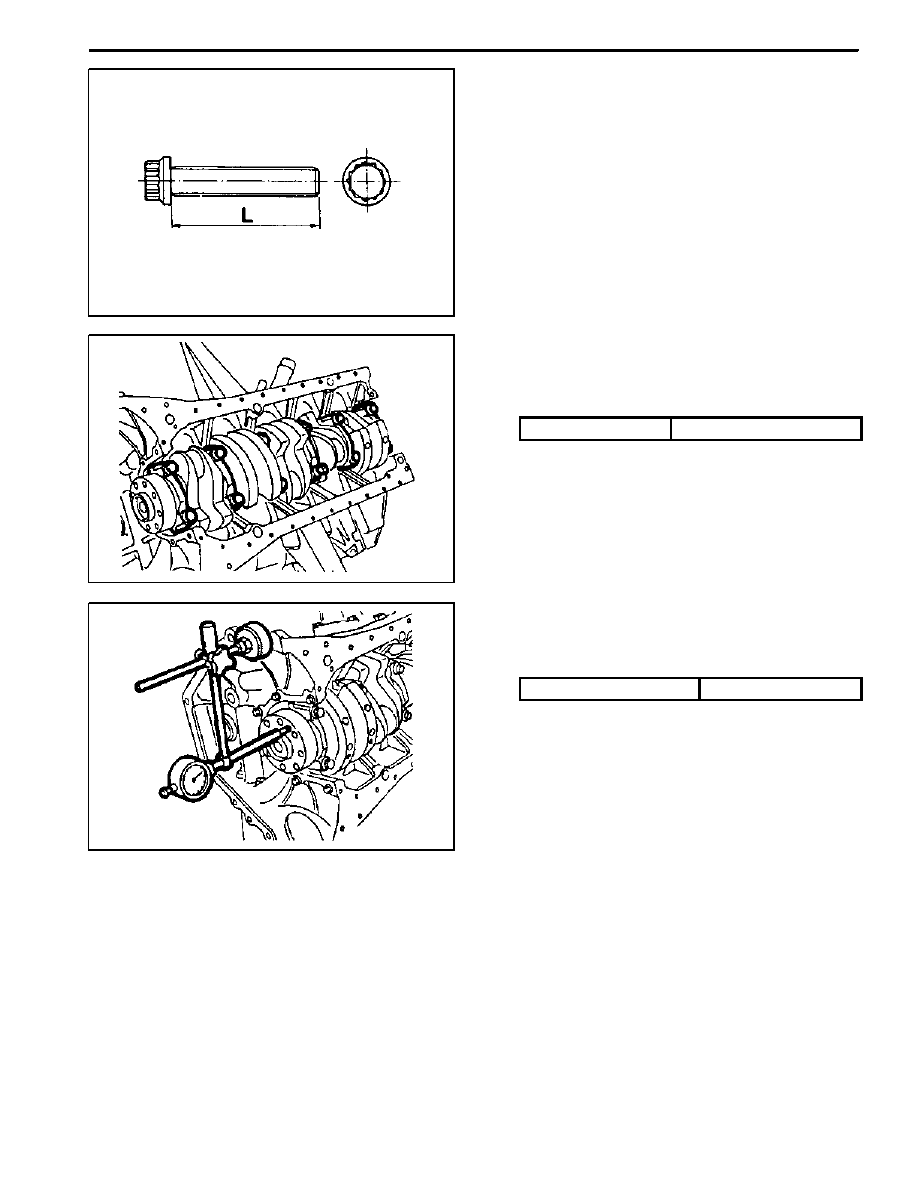

OM600 ENGINE MECHANICAL 1B3 -- 91

DAEWOO MY_2000

Notice
If the max. length of bolts(L) exceed 63.8mm, re-

place them.

19. Coat the new crankshaft with engine oil and place it

on the crankcase.

20. Install the crankshaft bearing caps according to

marking and tighten the bolts.

Tightening Torque

55 N∙m (41 lb-ft) + 90_

Notice
Install from No. 1 cap.

22. Rotate the crankshaft with hand and check whether

it rotates smoothly.

23. Measure crankshaft bearing axial clearance.

Clearance

0.100 -- 0.245 mm

Notice
If the clearance is out of standard, adjust the axial

clearance of crankshaft bearing by replacing the

thrust washers.

Dial Gauge 001 589 53 21 00
Dial Gauge Holder 363 589 02 21 00

Notice
The same thickness of thrust washers should be

installed on both sides of the thrust bearing.

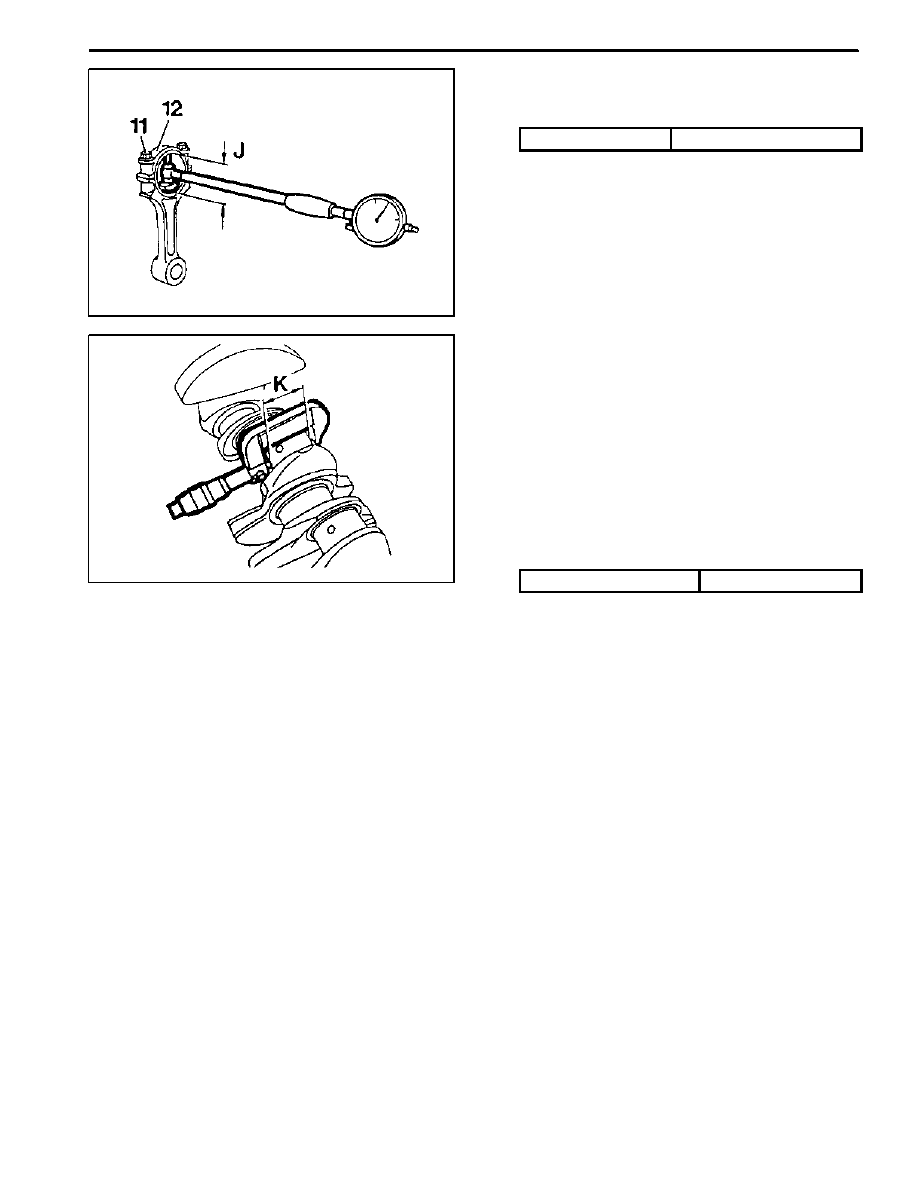

1B3 -- 92 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

24. Insert the new connecting rod bearing shells into the

connecting rod and connecting rod bearing cap and

tighten the 12--sided stretch bolts (11).

Tightening Torque

40 N∙m (30 lb-ft) + 90_

25. Measure inner diameter of connecting rod bearing.

26. Measure connecting rod bearing journal diameter

(K).
Notice
Refer to measurement of the crankshaft bearing

journal diameter.

27. Measure the radial clearance (L) of the connecting

rod bearing.
Example) Measured value ’J’ = 47.700mm

Measured value ’K’ = 47.653mm

——————————————

Clearance ’L’

= 0.047mm

Radial Clearance ’L’

0.026 -- 0.068mm

Notice
If the clearance is out of standard, adjust the radial

clearance of connecting rod bearing by replacing the

connecting rod bearing shells.

28. Remove the connecting rod bearing cap.
29. Install the piston.
30. Rotate the crankshaft by hand and check whether it

rotates smoothly.

31. If the bearings are damaged,

-- replace the oil presser relief valve.
-- clean the oil pump and oil filter housing carefully

and replace the hose if necessary.

Notice
After assembling the engine, check the camshaft

timing, adjust the start of fuel injection and check the

TDC sensor bracket setting.

32. Fill oil and run the engine and then check the oil

pressure and oil level.
Notice
Install the original oil filter element and then change

the engine oil and oil filter element after 1,000 --

1,500km.
