SsangYong Korando II (1996-2006 year). Manual - part 161

OM600 ENGINE MECHANICAL 1B3 -- 93

DAEWOO MY_2000

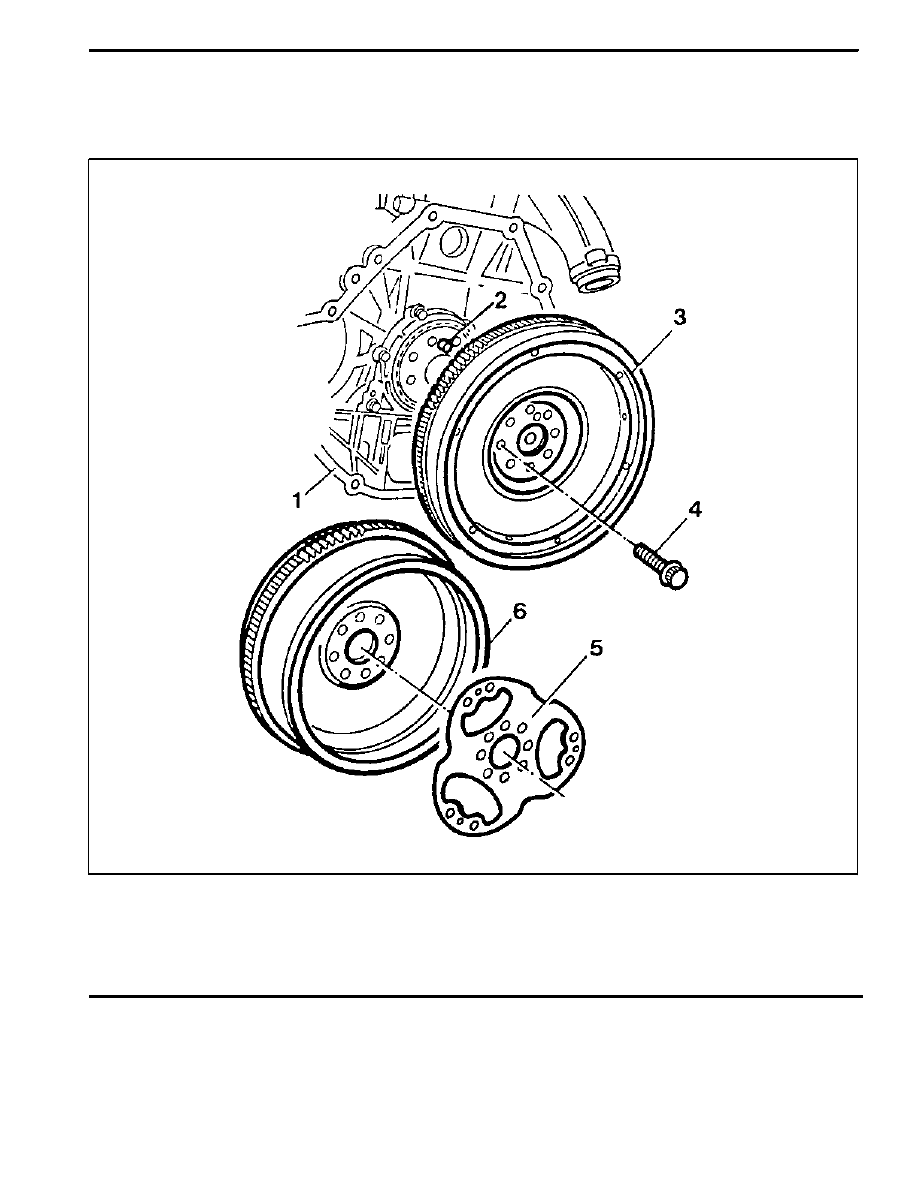

FLYWHEEL

Preceding Work : Removal of transmission

Removal of the clutch

1 Oil Pan

2 Straight Pin

3 Flywheel

4 12--Sided Stretch Bolt

Check, 45N∙m (33 lb-ft)+90_

. . . . . . . . . . . . . . .

5 Drive Plate (Automatic Transmission)

6 Flywheel (Automatic Transmission)

1B3 -- 94 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

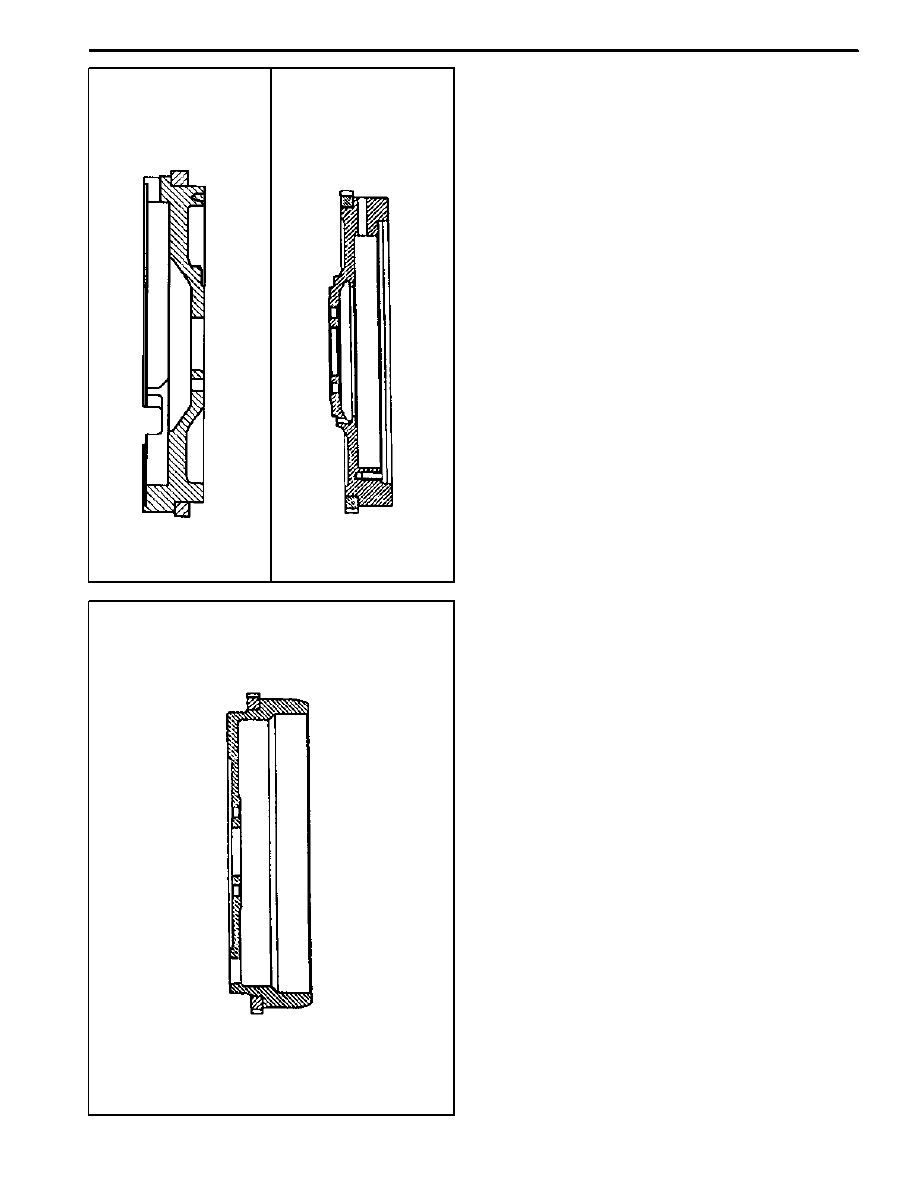

OM662LA

OM661LA

D

Manual transmission flywheel

D

Automatic transmission flywheel

OM600 ENGINE MECHANICAL 1B3 -- 95

DAEWOO MY_2000

Tools Required
602 589 00 40 00 Engine Lock

Removal & Installation Procedure

1. Install the engine lock.

Engine Lock 602 589 02 40 00

2. Remove the 12--sided stretch bolts (4).

Installation Notice

Tightening Torque

45 N∙m (33 lb-ft) + 90_

Notice
If the length ’L’ of bolts exceeds 22.5mm, replace

the bolts.

3. Remove the flywheel (3), if equipped with manual

transmission.
Installation Notice
Correctly align the position of dowel pin (2).

1B3 -- 96 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

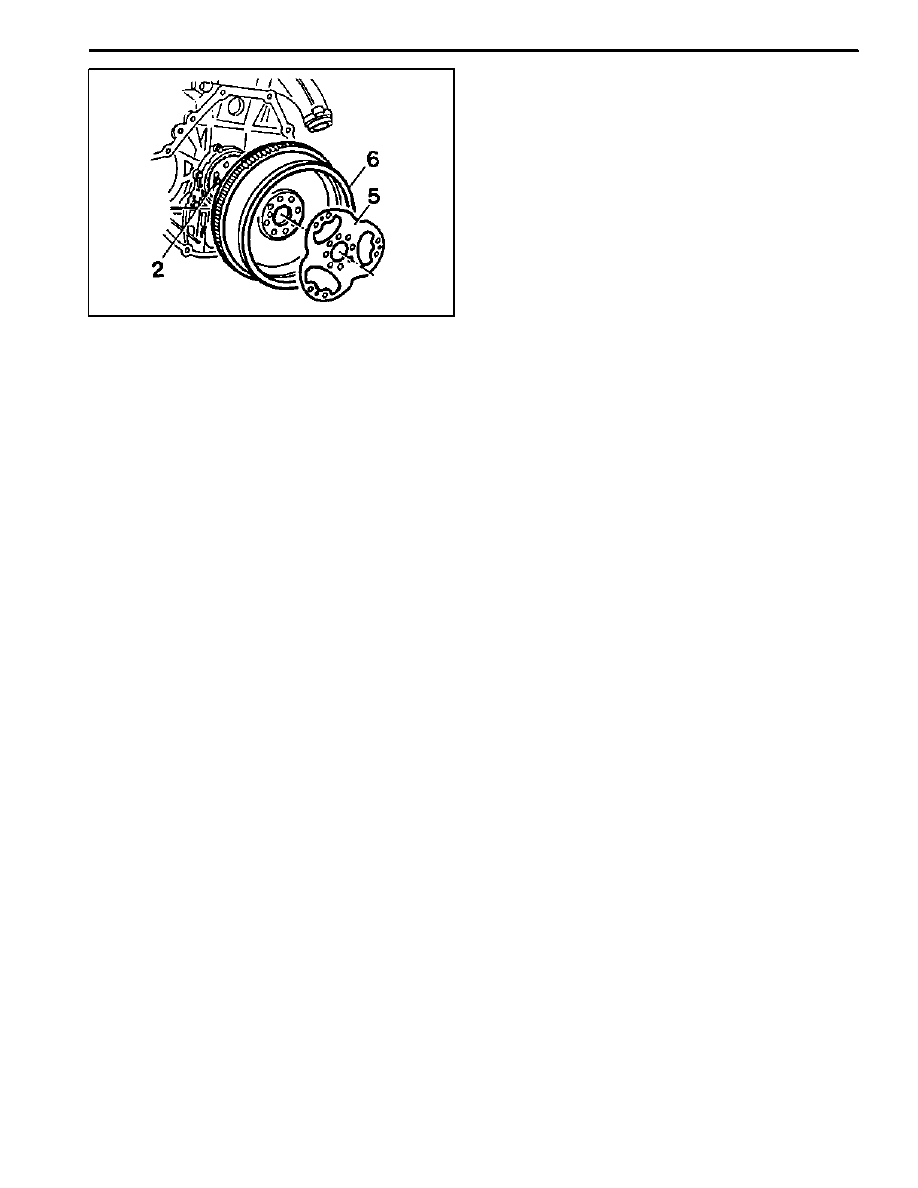

4. Remove the flywheel (6) and driven plate (5), if

equipped with automatic transmission.
Installation Notice
Correctly align the position of dowel pin (2).

5. Installation should follow the removal procedure in

the reverse order.
