OM600 ENGINE MECHANICAL 1B3 -- 29

DAEWOO MY_2000

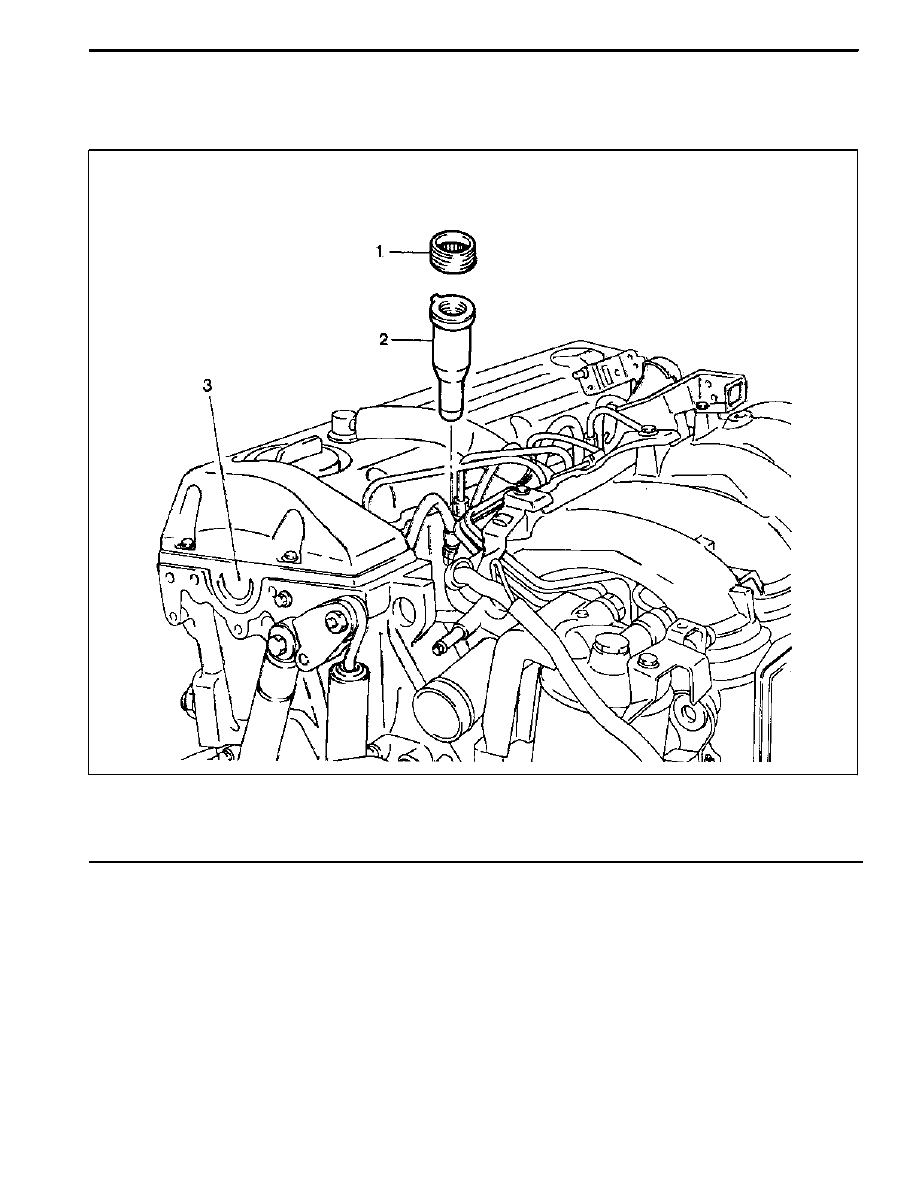

PRECHAMBER

Preceding Work :

Removal of glow plug
Removal of fuel injection nozzle

1 Threaded Ring

130 N∙m (96 lb-ft)

. . . . . . . . . . .

2 Prechamber

3 Cylinder Head

1B3 -- 30 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

Tools Required
603 589 00 09 00 Serration Wrench
667 589 03 63 00 Sliding Hammer

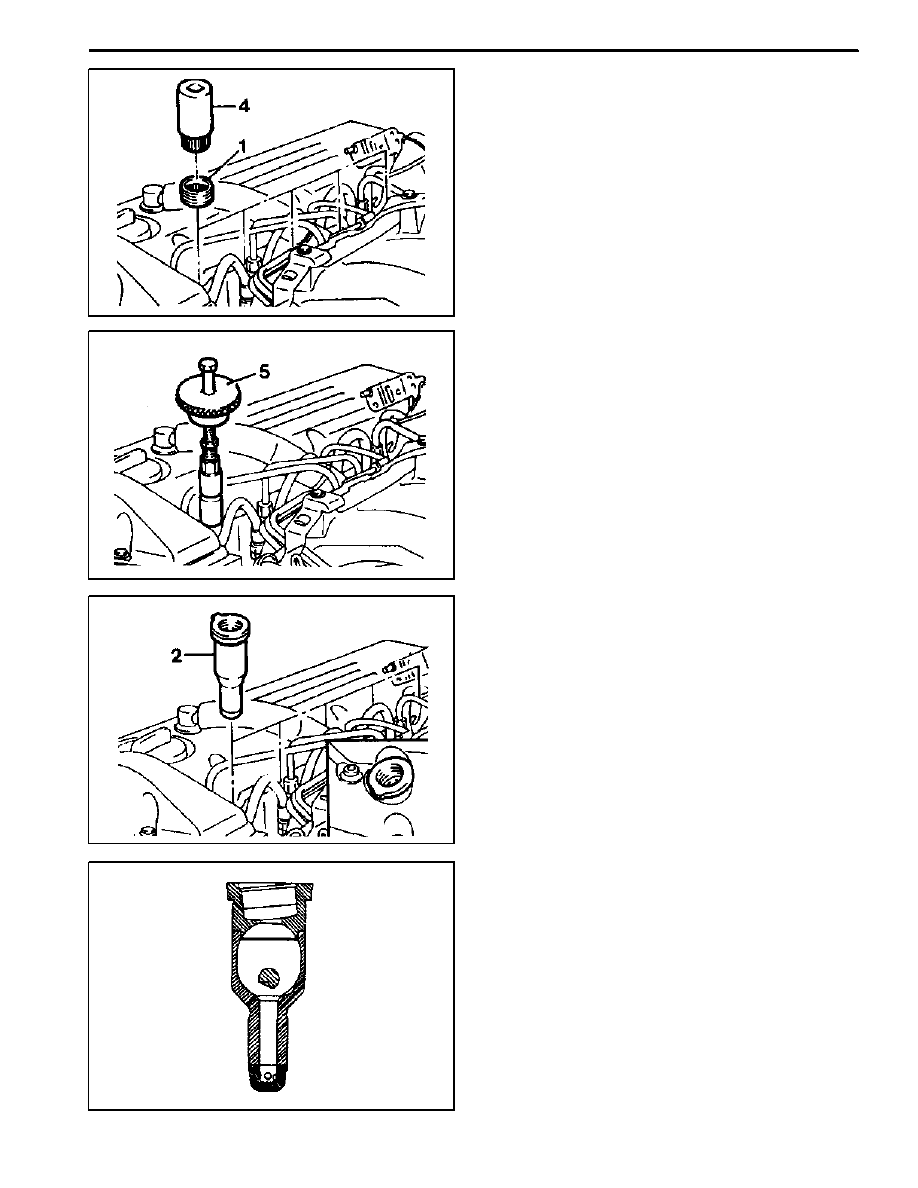

Removal & Installation Procedure

1. Using the serration wrench (4), remove the threaded

ring (1).

Serration Wrench 603 589 00 09 00

2. Install the sliding hammer into the prechamber.

Sliding Hammer 667 589 03 63 00

3. Remove the perchamber (2).

Notice
After removing the prechamber, cover over the

bores with clean rag.

4. Inspect the prechamber.

Notice
If the prechamber seats in the cylinder head are

leaking or if the prechambers are replaced, the seal-

ing surfaces in the cylinder head must be rema-

chined.

OM600 ENGINE MECHANICAL 1B3 -- 31

DAEWOO MY_2000

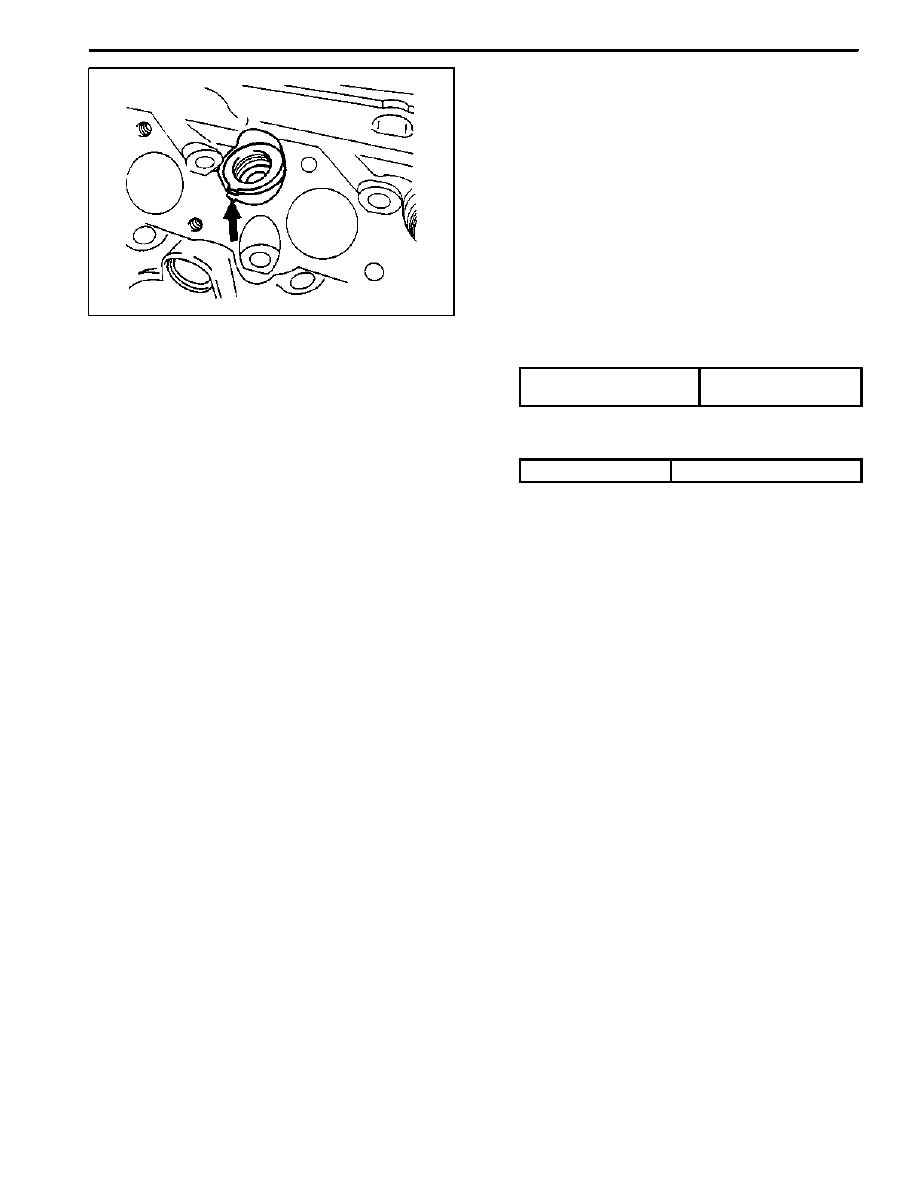

Assembly Procedure

Notice
In case the prechambers are reused, inspect the

prechambers thoroughly, if the ball pin by heat and

fire is broken, it can not be used.

1. Clean the sealing surface of the prechamber.
2. Insert the prechamber into the cylinder head at the

same time aligning the cam on the collar of the pre-

chambers with the slots in the cylinder head.
Notice
If the spacer rings are fitted to the prechambers, the

spacer rings should be replaced with rings of the

same thickness.

Thickness of Spacer

Ring

0.3, 0.6, 1.0 mm

3. Coat the threaded ring with oil and assemble the

ring by using the serration wrench.

Tightening Torque

130 N∙m (96 lb-ft)

1B3 -- 32 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

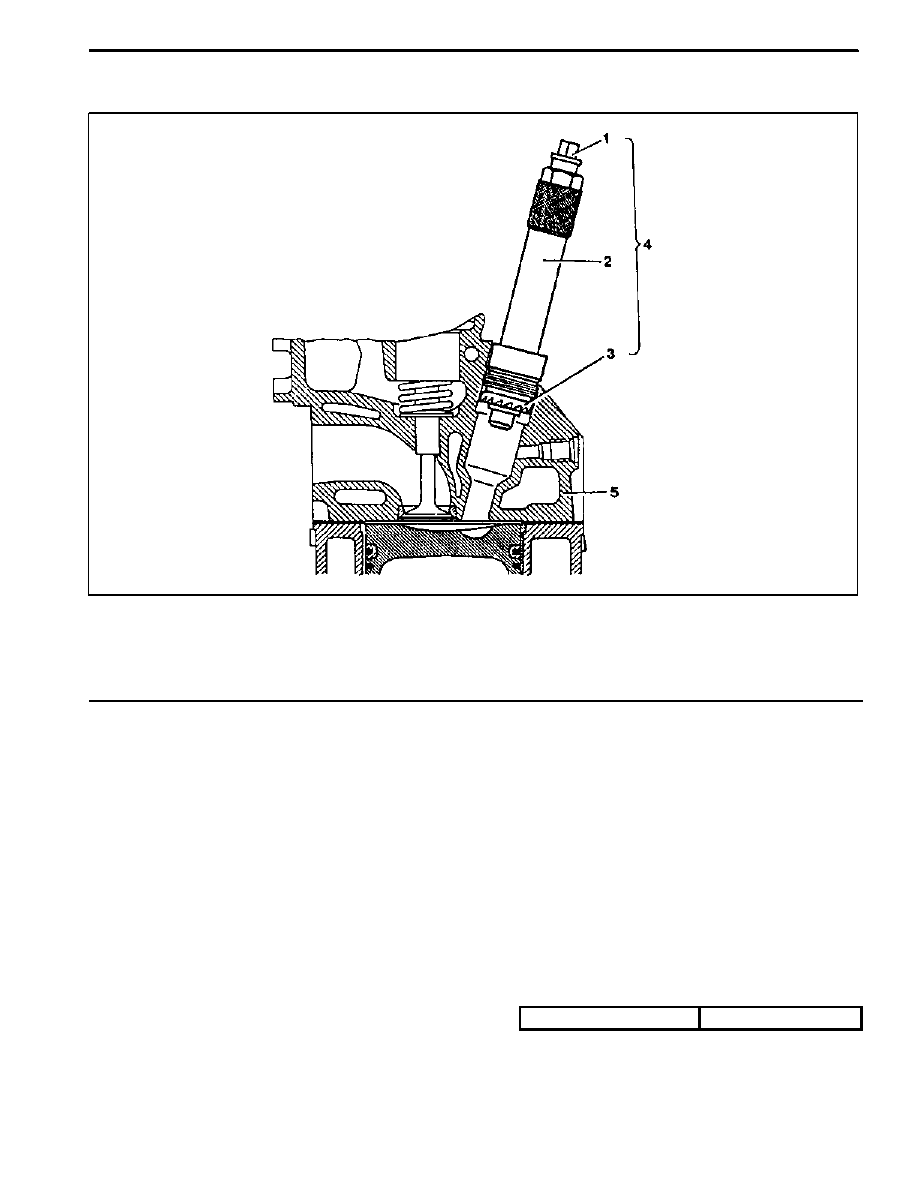

MILLING OF PRECHAMBER SEALING SURFACE

1 Drift

2 Sleeve

3 Milling Cutter

4 Counter Sink (Special Tool -- 601 589 00 66)

5 Cylinder Head

Tools Required
601 589 00 66 00 Counter Sink
667 589 00 23 00 Height Gauge

Milling of the Prechamber Sealing Surface

Notice
The prechamber sealing surface may only be rema-

chined once with the cylinder head fitted. It is essen-

tial to adhere to the specified projection ’C’ of the

prechamber of 7.6 -- 8.1mm.
This ensures that the required clearance exists be-

tween prechamber and piston crown with the piston

in TDC. For this reason, spacer rings should be in-

serted on remachined sealing surfaces.

Thickness of spacers

0.3, 0.6, 1.0 mm

If a spacer ring is already fitted, or a marking is

made on the cylinder head, the cylinder head must

be removed and size ’C’ measured if further rema-

chining is necessary on a prechamber sealing sur-

face.
