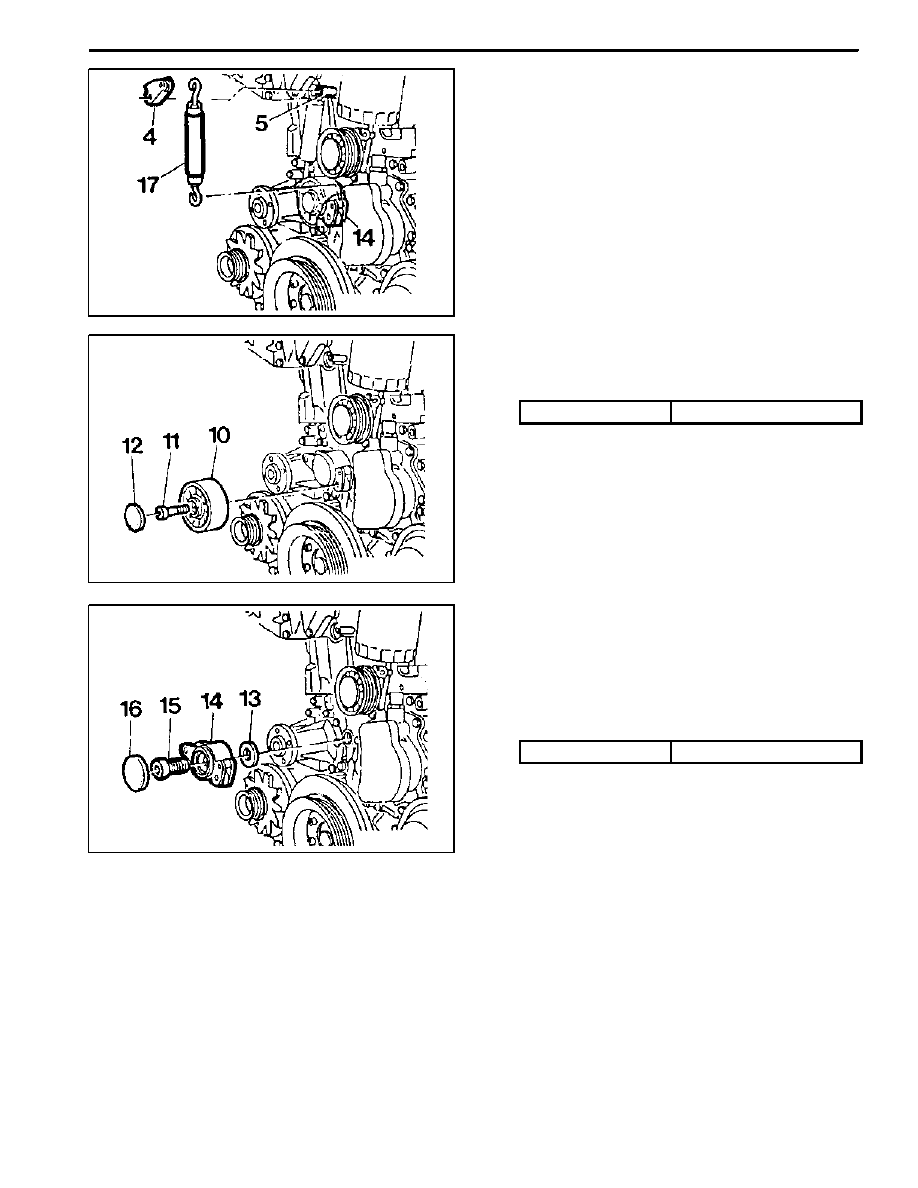

6. Pull off the tensioning lever (4) from guide rail pin.
7. Remove the spring (17).

Installation Notice
Insert spring (17) with color coding (blue/violet) fac-

ing up.

8. Pry off the closing cover (12) and remove the socket

bolt (11) and then remove the tensioning pulley (10).
Installation Notice

Tightening Torque

29 N∙m (21 lb-ft)

9. Pry off the closing cover (16) and remove the fit bolt

(15).

10. Remove the tensioning lever (14) and washer (13).
11. Clean thread in the timing case cover and fit bolt.

Installation Notice
Apply Loctite on thread of fit bolt.

Tightening Torque

100 N∙m (74 lb-ft)

12. Installation should follow the removal procedure in

the reverse order.

1B3 -- 26 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

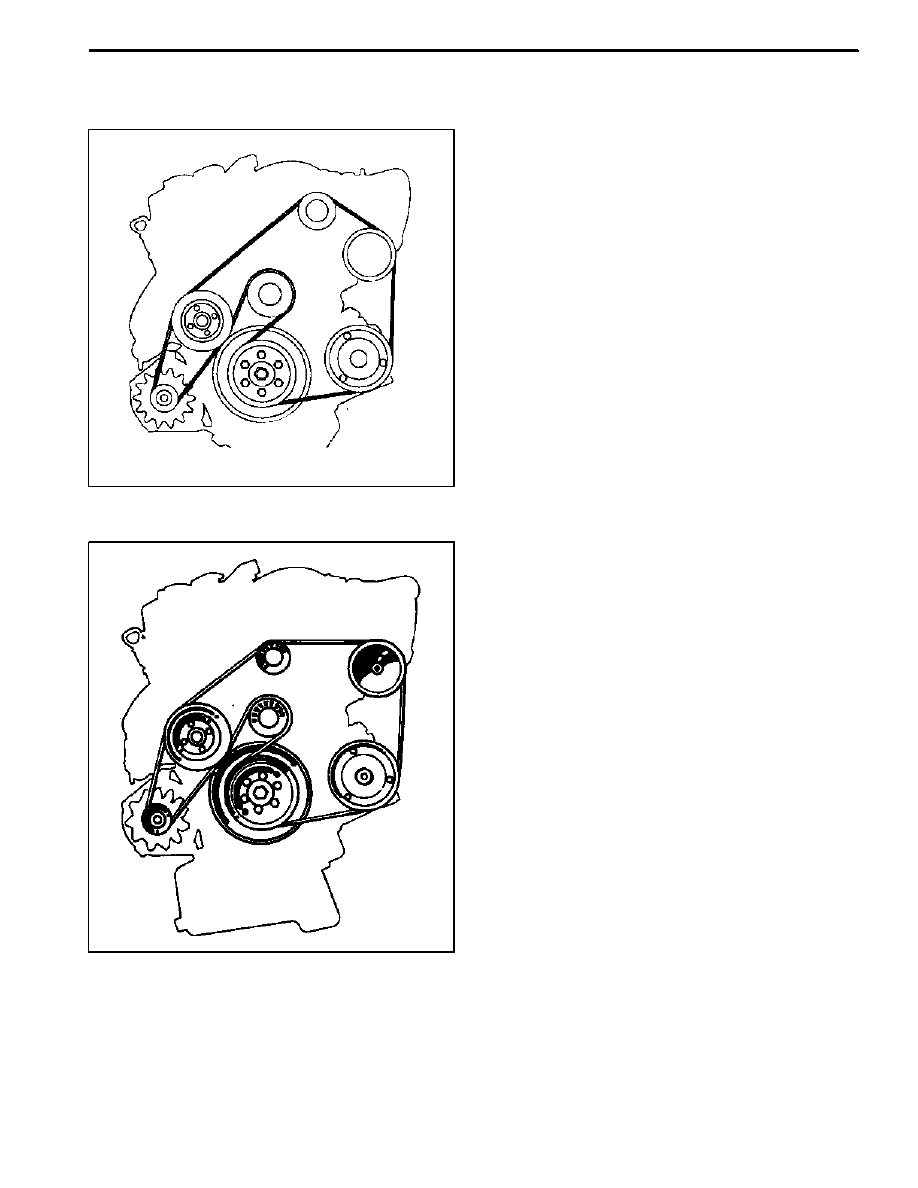

POLY V--BELT ALIGNMENT & INSPECTION

Without Air Conditioner

With Air Conditioner

OM600 ENGINE MECHANICAL 1B3 -- 27

DAEWOO MY_2000

Inspection Procedure

D

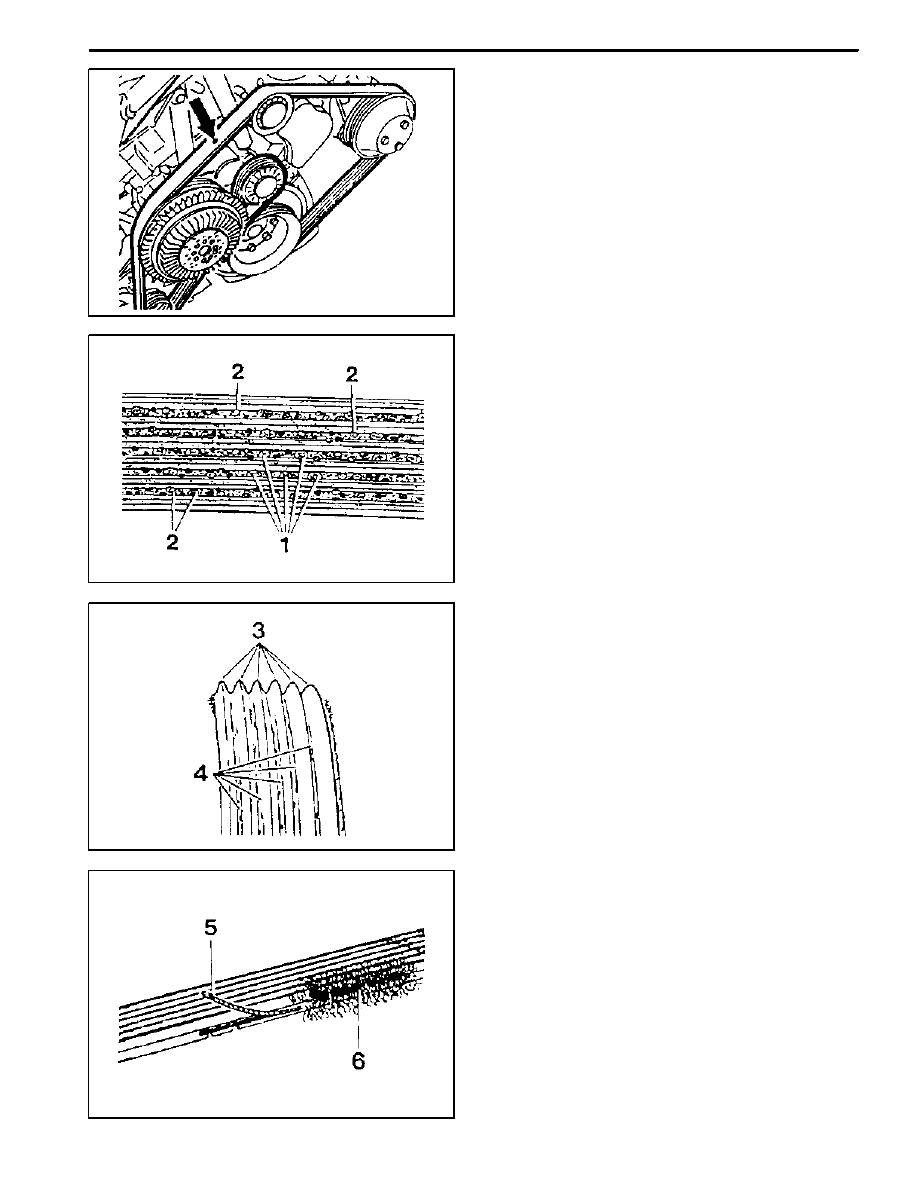

Mark poly V--belt at a clearly visible point with chalk.

D

Rotate the engine and check the belt.

Notice
If one of the following types of damage is found,

replace the belt.

1. Rubber lumps in the base of rips.
2. Dirt or grit ingrained.

3. Pointed rips.
4. Belt cord visible in the base of rips.

5. Cord torn out at the side.
6. Outer cords frayed.

1B3 -- 28 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

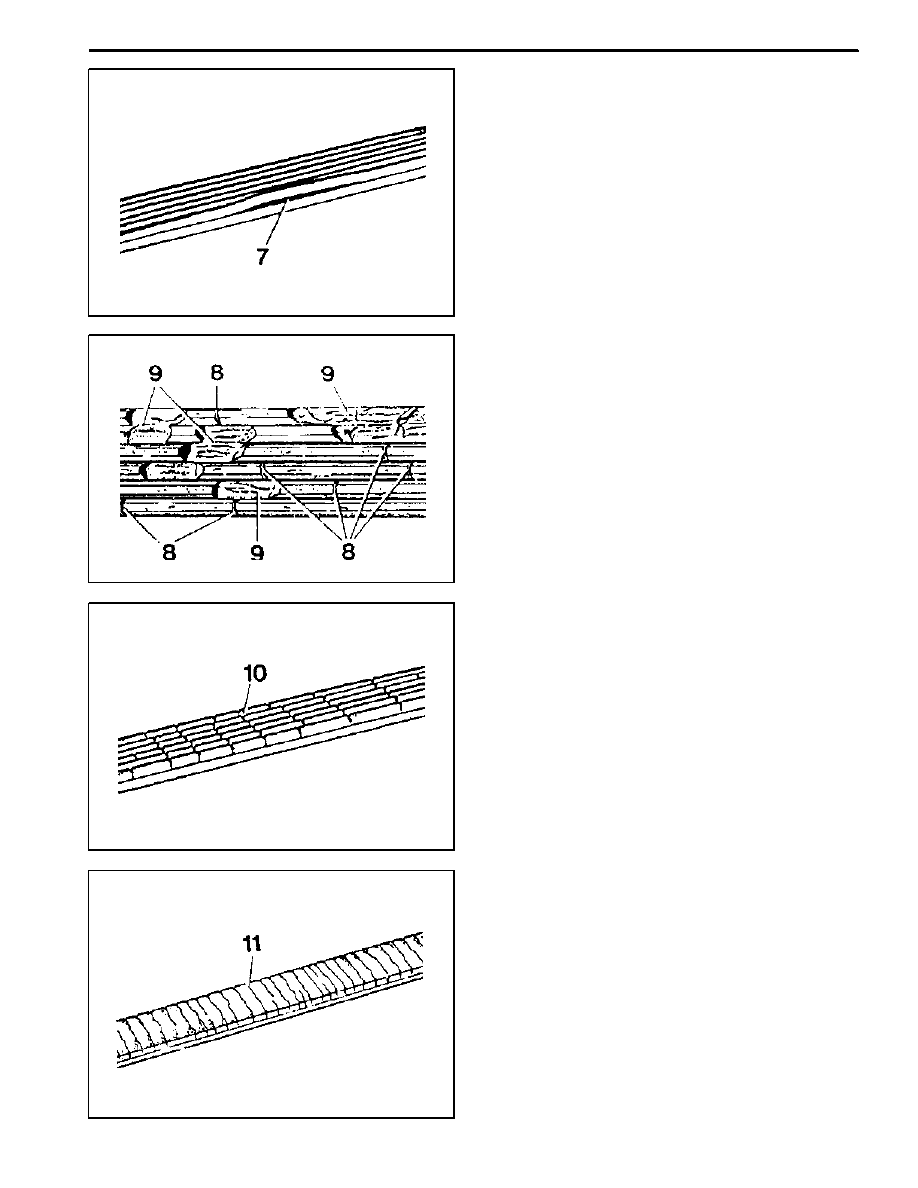

7. Belt detached from the base of rip.

8. Splits across the rips.
9. Sections of rip torn out.

10. Splits across several rips.

11. Splits across the back.
