M161 ENGINE MECHANICAL  1B2-111

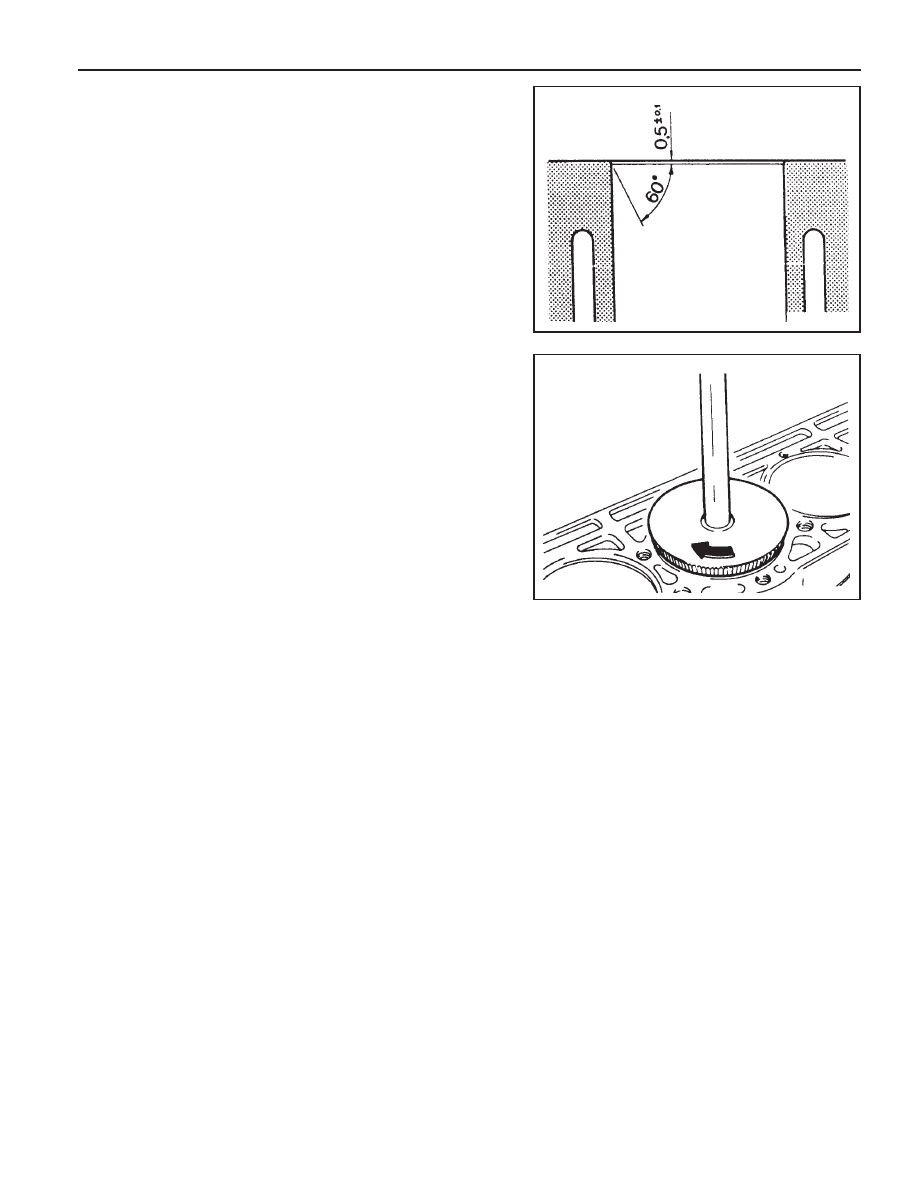

Chamfering Procedure

1. Chamfer angle : 75°

2. Polish the lower chamfered area evenly with a grinder after

finishing the chamfering with a suitable tool (e.g., hand milling
cutter).

1B2-112  M161 ENGINE MECHANICAL

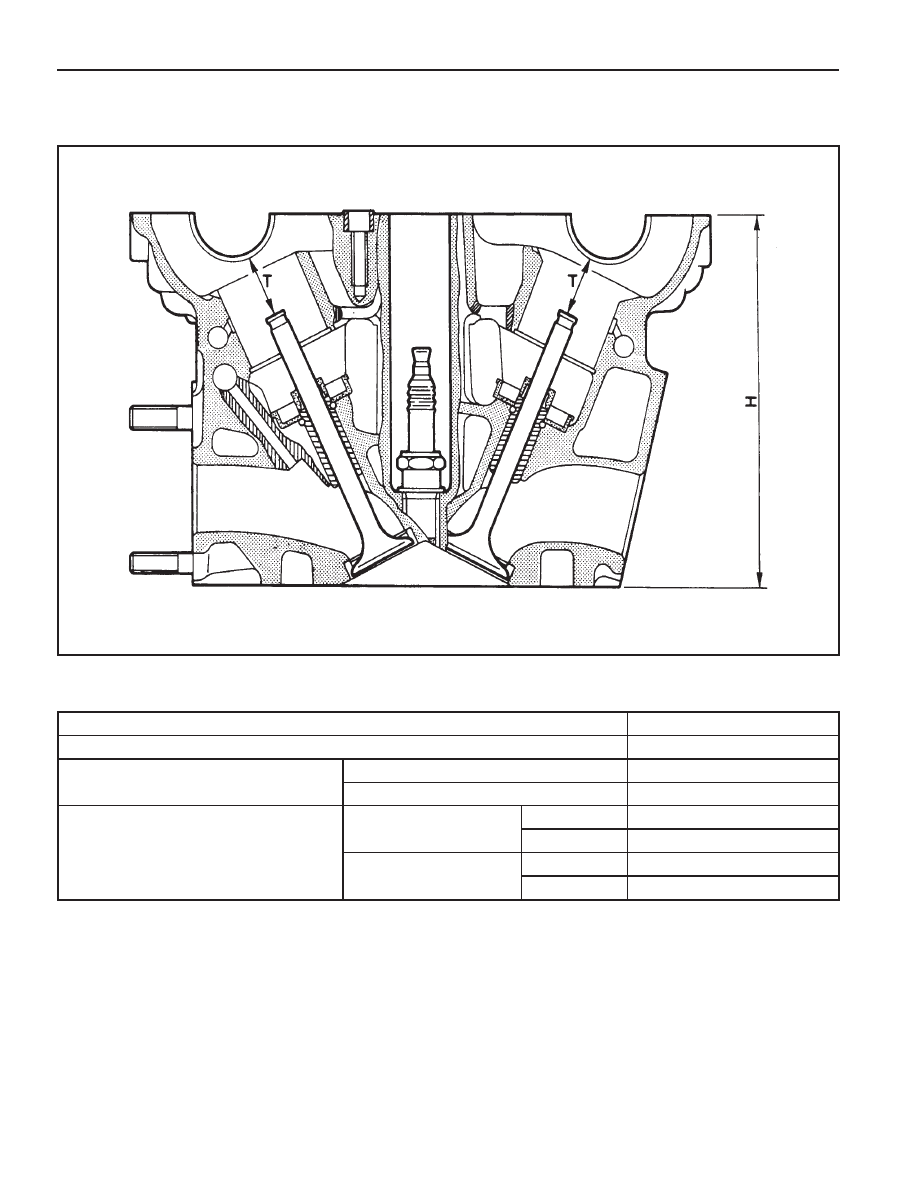

CYLINDER HEAD MATING SURFACE

Preceding Work : Removal of valves

Service Data Standard

Notice

Do not exceed 0.4mm for the milling of the mating surface of crankcase and cylinder head.

Overall Height of Cylinder Head

Minimum Height After Machining

Flatness

Distance ‘T’

(Between Camshaft Bearing

and Valve Stem)

Axial Direction

Transverse Direction

Standard Size

Repair Size

135.9 - 136.0 mm

135.5 mm

0.08 mm

0.0 mm

24.21 - 24.75 mm

22.21 - 22.75 mm

23.96 - 24.51 mm

21.96 - 22.51 mm

Intake

Exhaust

Intake

Exhaust

M161 ENGINE MECHANICAL  1B2-113

Measurement of Mating Surface

1. Measure the height (H) of the cylinder head (refer to Service

data standard).

2. Check the mating surface of the cylinder head.

3. Mill the sharp edge of the combustion chamber.

4. Re-measure the height (H) of the cylinder head.

5. Seal the intake and exhaust valves.

6. Measure the dimension (T) between the camshaft bearing

and the valve system (refer to Service data standard).

7. Mill the cylinder head valve seat (refer to Service data

standard).

Universal Tool

Surface Grinding Machine

Sceledum, Type RTY

Roaro

Schio/Italy

SECTION 1D1

M162  ENGINE  COOLING

Specifications . . . . . . . . . . . . . . . . . . . . . . .  1D1-1

General Specifications . . . . . . . . . . . . . . . . .  1D1-1

Fastener  Tightening  Specifications . . . . . . . .  1D1-2

Special  Tools . . . . . . . . . . . . . . . . . . . . . . .  1D1-3

Special Tools Table . . . . . . . . . . . . . . . . . . . .  1D1-3

Diagnosis . . . . . . . . . . . . . . . . . . . . . . . . . .  1D1-4

System Leakage Test . . . . . . . . . . . . . . . . . .  1D1-4

Maintenance and Repair . . . . . . . . . . . . . .  1D1-5

On-Vehicle Service . . . . . . . . . . . . . . . . . . . . .  1D1-5

Coolant Drain and Fill Up . . . . . . . . . . . . . . .  1D1-5

Coolant Connection Fitting . . . . . . . . . . . . . .  1D1-7

Water Pump . . . . . . . . . . . . . . . . . . . . . . . . .  1D1-8

Thermostat . . . . . . . . . . . . . . . . . . . . . . . . .  1D1-10

Oil Cooler Pipe Line . . . . . . . . . . . . . . . . . .  1D1-11

Cooling Fan and Viscous Clutch . . . . . . . . .  1D1-12

Cooling Fan Shroud . . . . . . . . . . . . . . . . . .  1D1-14

Radiator . . . . . . . . . . . . . . . . . . . . . . . . . . .  1D1-15

SPECIFICATIONS

GENERAL SPECIFICATIONS

CAUTION: Disconnect the negative battery cable before removing or installing any electrical unit or when a
tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable
will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK unless otherwise
noted.

TABLE OF CONTENTS

Description

Water Cooling Forced Circulation

Double Cross Flow

70,000 kcal/h

580 x 482 x 45 mm



φ

460, Six Blades

ALUTEC - P78

50 : 50

11.3 L

3.4 L

1.4 bar

Application

Cooling Type

Radiator

Dimension(Width

×

Height

×

Thickeness)

Cooling Fan

Anti-Freeze Agent

Mixing Ratio of Anti-Freeze Agen with Water (Anti-Freeze Agent : Water)

Coolant Capacity

Reservoir Capacity

Cap Operating Pressure (Reservoir Tank Pressure Cap)

Circulation Type

Radiation Capability
