  TIRES AND WHEELS  2E-5

MAINTENANCE AND REPAIR

ON-VEHICLE SERVICE

WHEELS AND TIRES

Removal & Installation Procedure

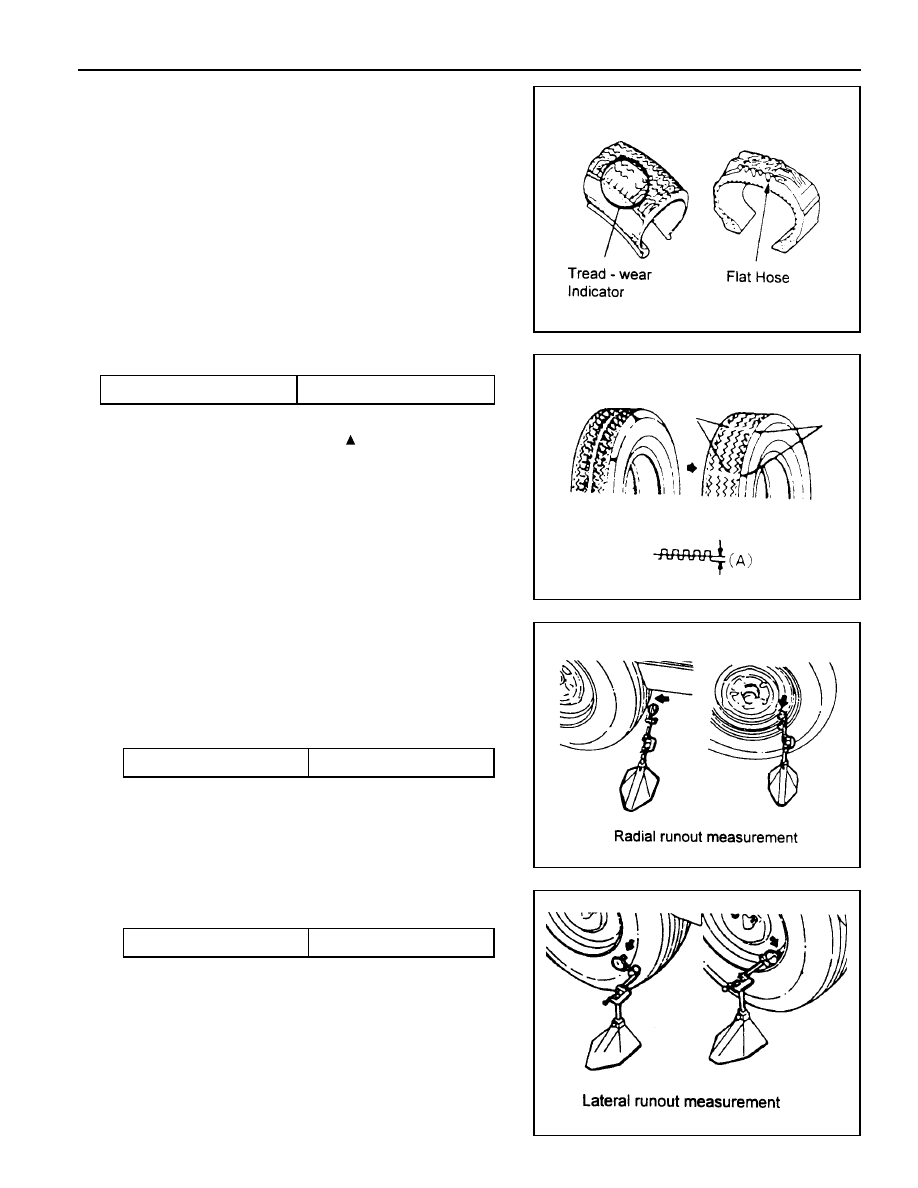

1. Inspection of tire

Check tread area for tread surface, crack, damage by nail
in or stones. Replace or  repair if necessary.

!

Replace the tire if tread-wear indicator of the tread

grooves appears where marked '  '

.

!

The wear limit of snow tire is the same as normal tire

(1.6mm) and indicator location is marked '

↓

'

.

Limit

1.6mm

Standard

2.66mm

Standard

2.03mm

2. Wear limit.

3. Runout measurement.

!

Excessive runout of tires and wheels can cause the

abnormal wear of tire. Using a dial indicator, measure
wheel and tire runout.

!

Measure radial runout at the rim flange and center of

the tire tread area.

!

Measure lateral runout at the tire bead area of the wheel

and tire sidewall.

Notice

If runout is excessive, replace the tire or wheel.

2E-6  TIRES AND WHEELS

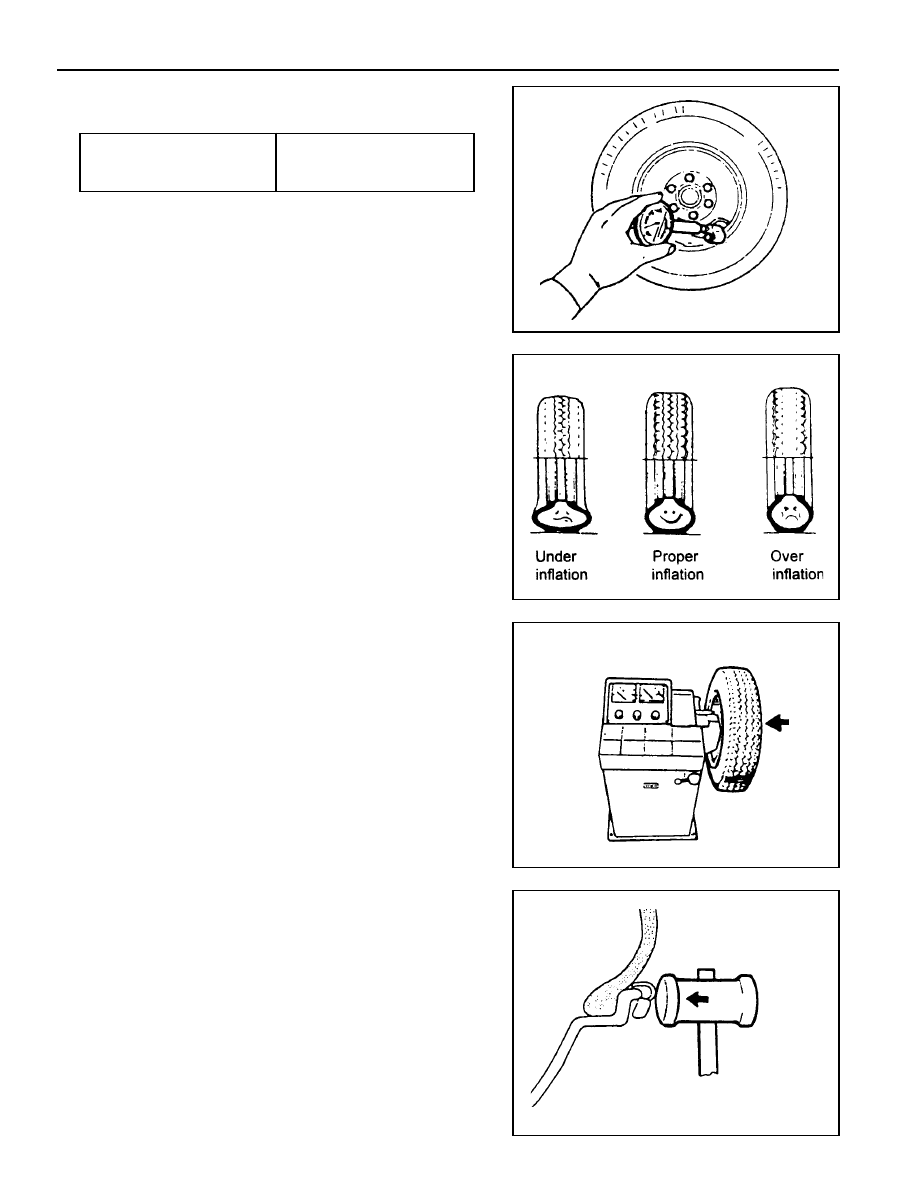

4. Tire pressure inspection.

!

Tire pressure.

!

Check tread contact with road.

Notice

!

If underinflated, tire may come away from the wheel

during rapid steering.

!

An overinflated tire will cause a hard riding and uneven

wear.

Front & Rear

(P235/75R15)

2.1kg/cm (30PSI)

2

5. Wheel balance.

!

Balance weights should be on each side. When the wheel

is out of balance or a tire has been repaired, be sure to
balance the wheel again.

!

If total weight is over 150g, readjust the balance by

reinstalling the tire on the wheel.

!

Balance weight should not protrude from the wheel rim

over 3mm.

!

For aluminum wheel, use aluminum wheel balance weight

only.

  TIRES AND WHEELS  2E-7

!

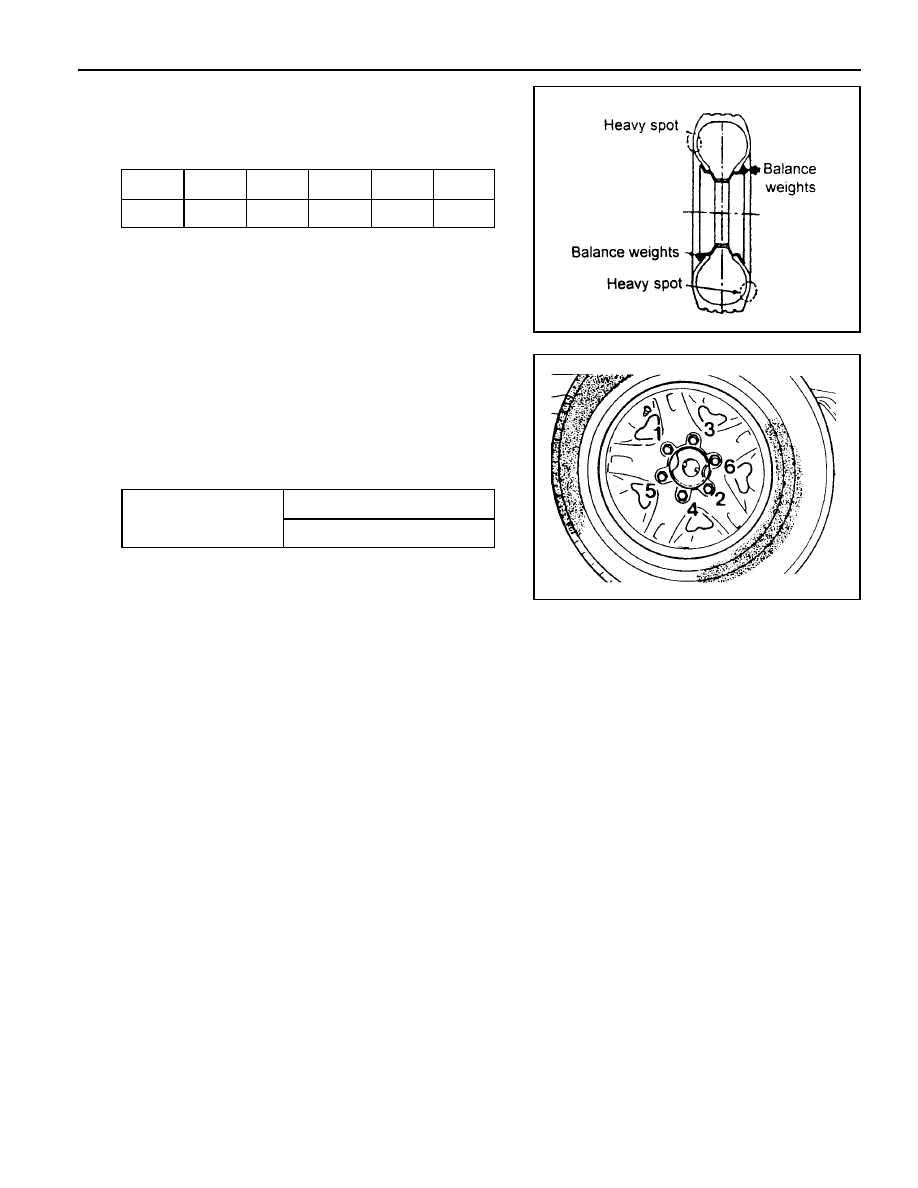

To correct unbalance, install equal weights 180° opposite

each other, one on the inside of the wheel and one on
the outside, at the point of unbalance.

!

Balance Weight

6. Cautions for installation and removal.

!

Clean the mounting surfaces of hub and wheel.

!

Do not apply grease or oil on the nuts and bolts (It will

cause looseness and poor tightening).

!

Using a jack, lift up the tire about 3cm from the ground.

!

Tighten nuts in a criss-cross pattern 2-3 times.

10g

0.4oz

20g

0.7oz

30g

1.10oz

40g

1.40oz

50g

1.80oz

60g

2.1oz

Steel : 80 - 120Nm

Aluminium : 110 - 130Nm

Tighten Torque
