9Q-4  ROOF

Removal & Installation Procedure

1. Disconnect the connector and remove the sun roof module

assembly.

2. Disconnect the front and rear drain hose.

3. Unscrew the sun roof mounting bracket bolts(arrows) and

remove the inner sliding and sun roof assembly

SECTION 9R

BODY  FRONT  END

TABLE OF CONTENTS

Maintenance and Repair . . . . . . . . . . . . . . .  9R-2

On-Vehicle Service . . . . . . . . . . . . . . . . . . . . . .  9R-2

Hood . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  9R-2

Fender . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  9R-5

9R-2  BODY FRONT END

MAINTENANCE  AND REPAIR

ON-VEHICLE SERVICE

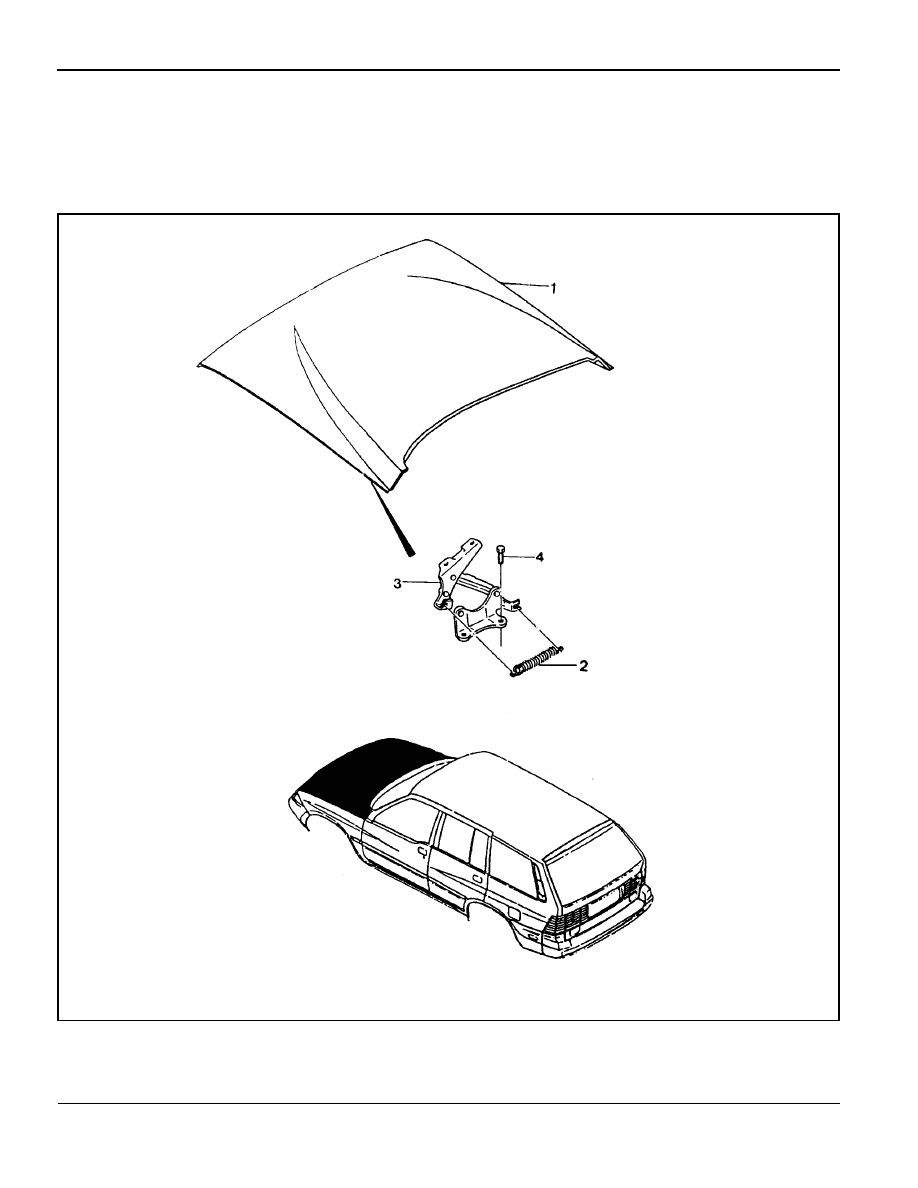

HOOD

1 Hood
2 Sping

3 Hood Hinge Assembly
4 Bolt

BODY FRONT END  9R-3

Removal & Installation Procedure

1. Remove the hood striker assembly.

Notice

When installing, tighten the bolt after setting the hole
between wratch and hood striker assembly.

Installation Notice

Tightening Toque

8 - 11 Nm

2. Remove the hood Mounting bolt and hood lifter assembly.

Installation Notice

3. Remove the hood lock, hood relese from the clip.

4. Remove the cable holder screw.

5. Pull the cable nut toward driver side.

6. Installation should follow the removal procedure in the

reverse order.

Tightening Toque

14 - 26 Nm
