SsangYong Musso. Manual - part 32

9R-4  BODY FRONT END

Adjustment Procedure

1. Alignment between hood striker and latch hole.

!

Loosen the mounting bolt of hood latch slightly and adjust

hood in forward/rearward and left/right directions. Then
align the center between hood striker and latch hole.

Notice

Tighten the bolt fully after alignment.

Installation Notice

Tightening Toque

13 - 26 Nm

2. Adjusting the height of hood overslam bumper.

Unlock the hood and check the clearance between hood
and fender by adjusting the hood overslam bumper in left/
right directions.

Normal

20 - 22 Nm

3. Hood Hinge.

!

Loosen the hood lock bolts.

!

Adjust the lock in forward/rearward and left/right

directions, align with the hood striker and adjust the hood
height.

BODY FRONT END  9R-5

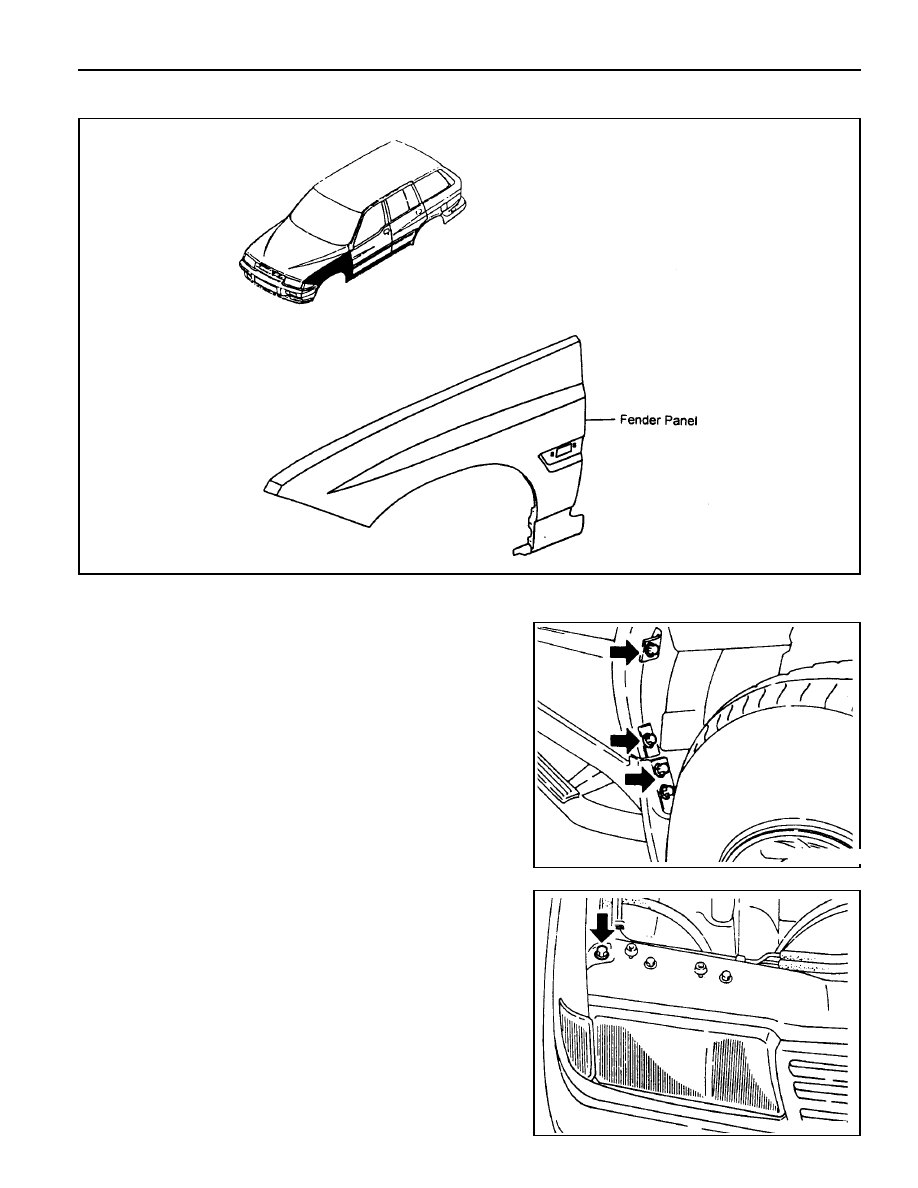

FENDER

Removal Procedure

1. Remove the screws.

2. Remove the mudguard and wheel guard.

3. Disconnect the front lamps connectors.

4. Remove the front lamps.

9R-6  BODY FRONT END

5. Remove the fender mounting bolts.

Notice

Be careful not to damage the paintwork.

Installation Procedure

1. Installation should follow the removal procedure in the

reverse order.

Notice

Apply a tape sealer to the fender and body panel to prevent
rust in fender mounting bolts area.

Tightening Torque

7 - 9 Nm

SECTION 9T

REMOTE  KEYLESS  ENTRY  AND

ANTI-THEFT  SYSTEM

Caution: Disconnect the negative battery cable before removing or installing any electrical unit or when a
tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable
will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK unless otherwise
noted.

TABLE OF CONTENTS

Specifications . . . . . . . . . . . . . . . . . . . . . . . .  9T-1

REKES Specifications . . . . . . . . . . . . . . . . . . .  9T-1

Schematic and Routing Diagrams . . . . . . . .  9T-2

REKES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  9T-2

Diagnosis . . . . . . . . . . . . . . . . . . . . . . . . . . .  9T-3

SPECIFICATIONS

REKES SPECIFICATIONS

Diagnosis Test . . . . . . . . . . . . . . . . . . . . . . . .  9T-3

Maintenance and Repair . . . . . . . . . . . . . . .  9T-5

On-Vehicle Service . . . . . . . . . . . . . . . . . . . . . .  9T-5

REKES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  9T-5

Transmitter

Description

DC 3V

-10

°

C - 60

°

C

Changeable Coin Type LITHIUM Battery

(CR2032)

Above 2 years (10 times/day)

Application

Rated Voltage

Rated Range of Operating Temperature

Model

Durability

Description

DC 12V

DC 8V - 16V

-30

°

C - +80

°

C

Above 5M

Ω

Maximum 3mA

Application

Rated Voltage

Rated Range of Operating Voltage

Rated Range of Operating Temperature

Insulating Resistance

Arm Current

Receiver
